2017 PEUGEOT PARTNER TEPEE ELECTRIC Instrukcja obsługi (in Polish)

3
.
.
Zalecenia dotyczące jazdy 103
Uruchamianie i wyłączanie silnika 1 04
Elektroniczna blokada rozruchu

1
05
Hamulec postojowy

1
05
Manualna skrzynia biegów

1
05
Sterowana 6 -biegowa skrzynia biegów

1
06
Wskaźnik zmiany biegu

1
08
Stop i
Start
1
08
Wspomaganie ruszania na wzniesieniu

1
11
Wykrywanie niskiego ciśnienia
w
ogumieniu
1
12
Układ wykrywania niskiego ciśnienia
w
oponach i jego ponowna inicjalizacja
1
13
Ogranicznik prędkości
1

15
Tempomat
1

17
Active City Brake

1
20
Wspomaganie parkowania
1

22
Kamera cofania

1
24Paliwo 12
6
Obwód wyłączony 1 27
Kompatybilność paliw

1
28
Łańcuchy śniegowe

1
29
Zdejmowana osłona przeciwśniegowa

1
30
Wymiana pióra wycieraczki szyby

1
30
Hak holowniczy

1
31
Hak holowniczy z
zaczepem
typu „łabędzia szyja”

1
31
Relingi dachowe

1
33
Relingi dachowe Zenith

1
33
Inne akcesoria

1
34
Pokrywa komory silnika

1
35
Silniki
1

36
Kontrola poziomów

1
36
Kontrole
1

38
AdBlue
® (silniki BlueHDi) 1 40
Zestaw do naprawy opon
1
43
Wymiana koła

1
43
Zakładanie kołpaka na obręcz

1
47
Wymiana żarówki

1
49
Wymiana bezpiecznika
1

54
Akumulator
1

58
Tryb oszczędzania energii

1
59
Holowanie własnego samochodu

1
59
Brak paliwa (silnik Diesla)

1
60Informacje ogólne

1
61
Silniki benzynowe/masy
1
62
Silniki Diesla/masy
1
63
Wymiary
1
65
Elementy identyfikacyjne
1
74
Jazda
Informacje praktyczne
W razie awarii Dane techniczne
Indeks alfabetyczny Audio i
telematyka
7-calowy ekran dotykowy
Radio
.
Spis treści

4
Stanowisko kierowcy1.Przełączniki świateł i kierunkowskazów.
2. Zestaw wskaźników z
wyświetlaczem.
3. Dźwignia sterowania wycieraczkami/
spryskiwaczami szyb/komputerem
pokładowym.
4. Włącznik zapłonu.
5. Elementy sterowania radiem.
6. Czołowa poduszka powietrzna kierowcy/
sygnał dźwiękowy.
7. Regulacja wysokości i
głębokości
kierownicy.
8. Przełączniki tempomatu/ogranicznika
prędkości.
9.
Panel sterowania: wspomaganie
parkowania, regulacja wysokości wiązki
światła reflektorów, układ ESC, Stop i
Start,
alarm (w
zależności od kraju sprzedaży).
10.Otwieranie pokrywy komory silnika.
11. Elektryczna regulacja zewnętrznych
lusterek wstecznych.
12 . Podnośniki szyb w
przednich drzwiach.
13.
Panel przełączników: światła awaryjne, centralny
zamek, zabezpieczenia przed otwarciem drzwi
od wewnątrz (w
zależności od wersji).
14 .Zapalniczka.
15. Elementy sterowania ogrzewaniem/
wentylacją.
16. Przełączniki sterowanej skrzyni biegów
lub Grip control.
17. Ekran dotykowy.
18. Gniazdo USB (w
pojazdach ze sterowaną
skrzynią biegów).
19. Gniazdo USB (w
pojazdach z manualną
skrzynią biegów).
Wprowadzenie

5
Ograniczenie podłączania urządzeń
przenośnych przez pasażerów (odtwarzaczy
audio/wideo, konsoli gier itd.) sprzyja
zmniejszeniu zużycia energii, a więc i paliwa.
Przed opuszczeniem samochodu odłączyć
urządzenia przenośne.

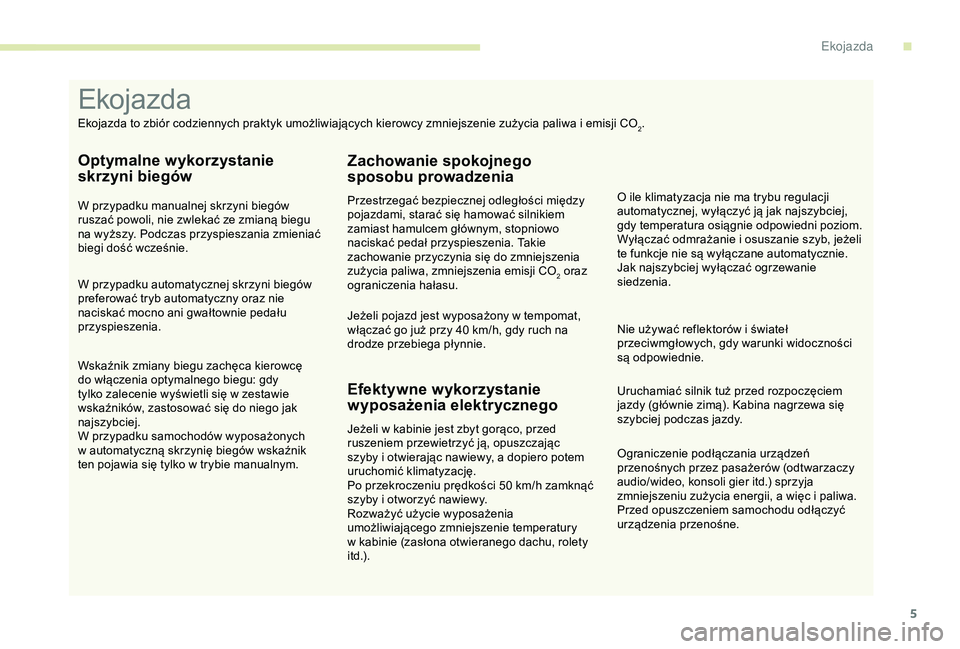

Ekojazda
Ekojazda to zbiór codziennych praktyk umożliwiających kierowcy zmniejszenie zużycia paliwa i emisji CO2.
Optymalne wykorzystanie
skrzyni biegów
W przypadku manualnej skrzyni biegów
ruszać powoli, nie zwlekać ze zmianą biegu
na wyższy. Podczas przyspieszania zmieniać
biegi dość wcześnie.
W przypadku automatycznej skrzyni biegów
preferować tryb automatyczny oraz nie
naciskać mocno ani gwałtownie pedału
przyspieszenia.
Wskaźnik zmiany biegu zachęca kierowcę
do włączenia optymalnego biegu: gdy
tylko zalecenie wyświetli się w
zestawie
wskaźników, zastosować się do niego jak
najszybciej.
W przypadku samochodów wyposażonych
w
automatyczną skrzynię biegów wskaźnik
ten pojawia się tylko w
trybie manualnym.
Zachowanie spokojnego
sposobu prowadzenia
Przestrzegać bezpiecznej odległości między
pojazdami, starać się hamować silnikiem
zamiast hamulcem głównym, stopniowo
naciskać pedał przyspieszenia. Takie
zachowanie przyczynia się do zmniejszenia
zużycia paliwa, zmniejszenia emisji CO
2 oraz
ograniczenia hałasu.
Jeżeli pojazd jest wyposażony w

tempomat,
włączać go już przy 40

km/h, gdy ruch na
drodze przebiega płynnie.
Efektywne wykorzystanie
wyposażenia elektrycznego
Jeżeli w kabinie jest zbyt gorąco, przed
r uszeniem przewietrzyć ją, opuszczając
szyby i
otwierając nawiewy, a dopiero potem
uruchomić klimatyzację.
Po przekroczeniu prędkości 50
km/h zamknąć
szyby i
otworzyć nawiewy.
Rozważyć użycie wyposażenia
umożliwiającego zmniejszenie temperatury
w
kabinie (zasłona otwieranego dachu, rolety
i t d .) . Nie używać reflektorów i
świateł
przeciwmgłowych, gdy warunki widoczności
są odpowiednie.
Uruchamiać silnik tuż przed rozpoczęciem
jazdy (głównie zimą). Kabina nagrzewa się
szybciej podczas jazdy. O ile klimatyzacja nie ma trybu regulacji
automatycznej, wyłączyć ją jak najszybciej,
gdy temperatura osiągnie odpowiedni poziom.
Wyłączać odmrażanie i osuszanie szyb, jeżeli
te funkcje nie są wyłączane automatycznie.
Jak najszybciej wyłączać ogrzewanie
siedzenia.
.
.
Es

6

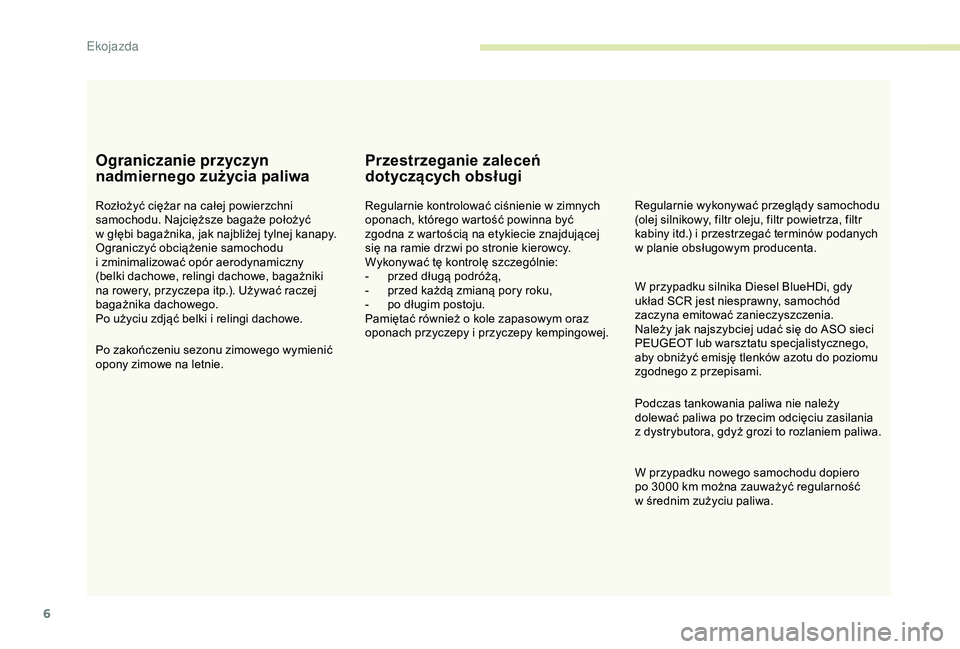

Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu. Najcięższe bagaże położyć
w głębi bagażnika, jak najbliżej tylnej kanapy.
Ograniczyć obciążenie samochodu
i
zminimalizować opór aerodynamiczny
(belki dachowe, relingi dachowe, bagażniki
na rowery, przyczepa itp.). Używać raczej
bagażnika dachowego.
Po użyciu zdjąć belki i
relingi dachowe.
Po zakończeniu sezonu zimowego wymienić
opony zimowe na letnie.
Przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować ciśnienie w zimnych
o ponach, którego wartość powinna być
zgodna z
wartością na etykiecie znajdującej
się na ramie drzwi po stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
-

p
rzed długą podróżą,
-

p
rzed każdą zmianą pory roku,
-

p
o długim postoju.
Pamiętać również o
kole zapasowym oraz
oponach przyczepy i
przyczepy kempingowej. Regularnie wykonywać przeglądy samochodu
(olej silnikowy, filtr oleju, filtr powietrza, filtr
kabiny itd.) i
przestrzegać terminów podanych
w
planie obsługowym producenta.
Podczas tankowania paliwa nie należy
dolewać paliwa po trzecim odcięciu zasilania
z
dystrybutora, gdyż grozi to rozlaniem paliwa.
W przypadku nowego samochodu dopiero
po 3000
km można zauważyć regularność
w
średnim zużyciu paliwa.
W przypadku silnika Diesel BlueHDi, gdy
układ SCR jest niesprawny, samochód
zaczyna emitować zanieczyszczenia.
Należy jak najszybciej udać się do ASO sieci
PEUGEOT lub warsztatu specjalistycznego,
aby obniżyć emisję tlenków azotu do poziomu
zgodnego z
przepisami.
Ekojazda

7

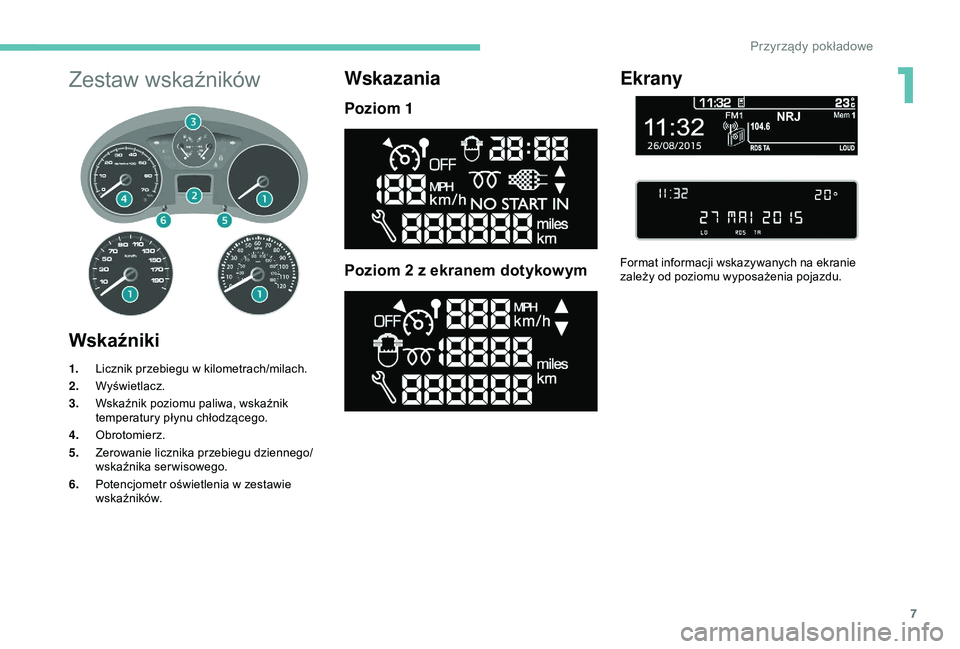

Zestaw wskaźników
Wskaźniki
1.Licznik przebiegu w kilometrach/milach.
2. Wyświetlacz.
3. Wskaźnik poziomu paliwa, wskaźnik
temperatury płynu chłodzącego.
4. Obrotomierz.
5. Zerowanie licznika przebiegu dziennego/
wskaźnika serwisowego.
6. Potencjometr oświetlenia w
zestawie
wskaźników.
Wskazania
Poziom 1
Poziom 2 z
ekranem dotykowym
Ekrany
Format informacji wskazywanych na ekranie
zależy od poziomu wyposażenia pojazdu.
1
Przyrządy pokładowe

8

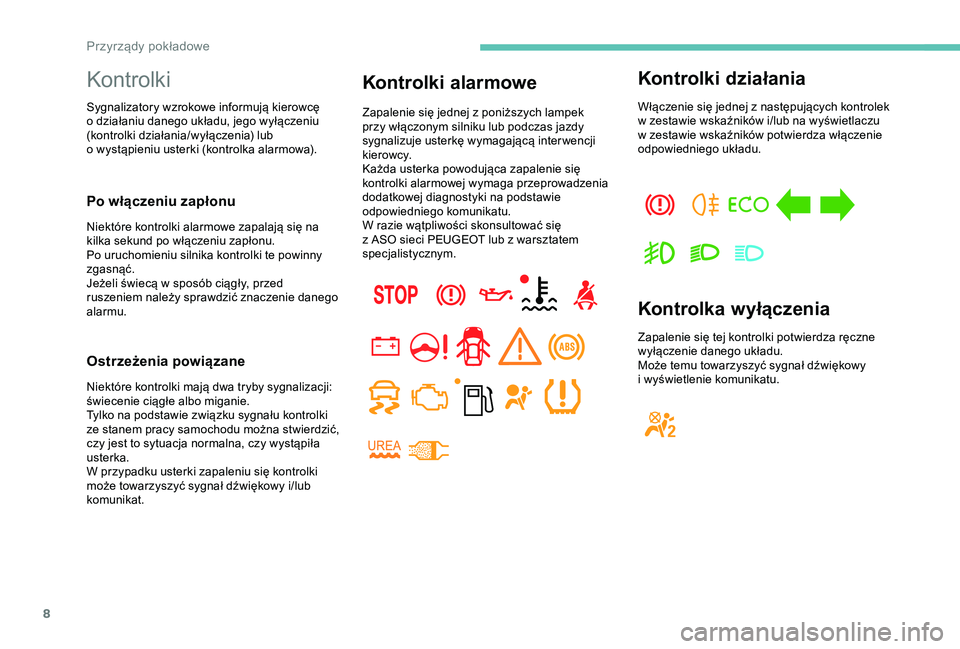

Kontrolki
Sygnalizatory wzrokowe informują kierowcę
o działaniu danego układu, jego wyłączeniu
(kontrolki działania/wyłączenia) lub
o
wystąpieniu usterki (kontrolka alarmowa).
Po włączeniu zapłonu
Niektóre kontrolki alarmowe zapalają się na
kilka sekund po włączeniu zapłonu.
Po uruchomieniu silnika kontrolki te powinny
zgasnąć.
Jeżeli świecą w
sposób ciągły, przed
ruszeniem należy sprawdzić znaczenie danego
alarmu.
Ostrzeżenia powiązane
Niektóre kontrolki mają dwa tryby sygnalizacji:
świecenie ciągłe albo miganie.
Tylko na podstawie związku sygnału kontrolki
ze stanem pracy samochodu można stwierdzić,
czy jest to sytuacja normalna, czy wystąpiła
usterka.
W przypadku usterki zapaleniu się kontrolki
może towarzyszyć sygnał dźwiękowy i/lub
komunikat.
Kontrolki alarmowe
Zapalenie się jednej z poniższych lampek
p rzy włączonym silniku lub podczas jazdy
sygnalizuje usterkę wymagającą inter wencji
kierowcy.
Każda usterka powodująca zapalenie się
kontrolki alarmowej wymaga przeprowadzenia
dodatkowej diagnostyki na podstawie
odpowiedniego komunikatu.
W razie wątpliwości skonsultować się
z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Kontrolki działania
Włączenie się jednej z następujących kontrolek
w zestawie wskaźników i/lub na wyświetlaczu
w
zestawie wskaźników potwierdza włączenie
odpowiedniego układu.
Kontrolka wyłączenia
Zapalenie się tej kontrolki potwierdza ręczne
wyłączenie danego układu.
Może temu towarzyszyć sygnał dźwiękowy
i
wyświetlenie komunikatu.
Przyrządy pokładowe

9

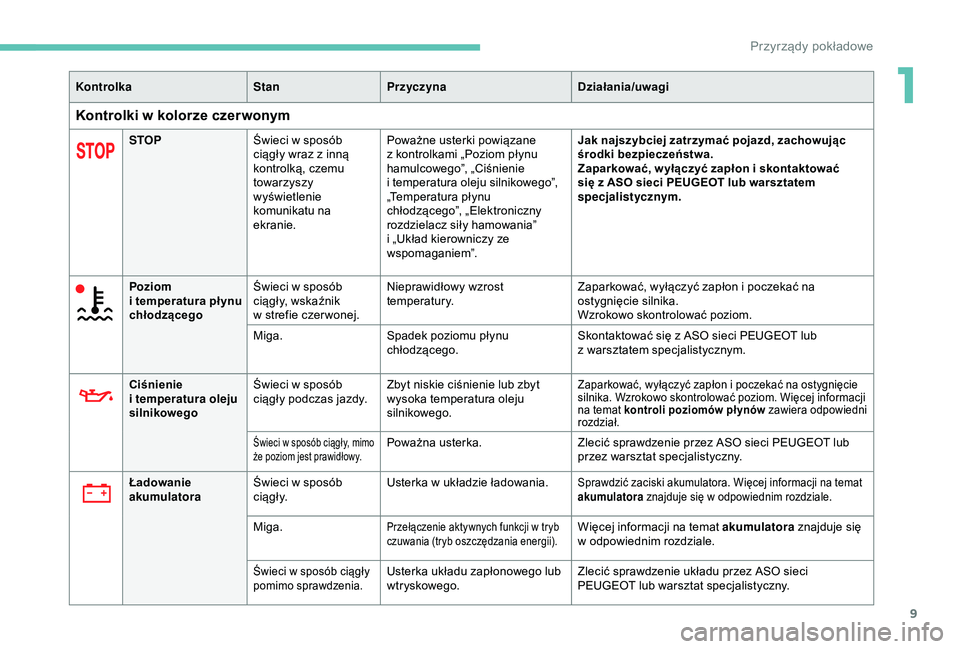

KontrolkaStanPrzyczyna Działania/uwagi
Kontrolki w kolorze czer wonym
STOPŚwieci w sposób
ciągły wraz z inną
kontrolką, czemu
towarzyszy
wyświetlenie
komunikatu na
ekranie. Poważne usterki powiązane
z
kontrolkami „Poziom płynu
hamulcowego”, „Ciśnienie
i
temperatura oleju silnikowego”,
„Temperatura płynu
chłodzącego”, „Elektroniczny
rozdzielacz siły hamowania”
i
„Układ kierowniczy ze
wspomaganiem”. Jak najszybciej zatrzymać pojazd, zachowując
środki bezpieczeństwa.
Zaparkować, w yłączyć zapłon i
skontaktować
się z
ASO sieci PEUGEOT lub warsztatem
specjalistycznym.
Poziom
i
temperatura pł ynu
chłodzącego Świeci w
sposób
ciągły, wskaźnik
w
strefie czer wonej.Nieprawidłowy wzrost
temperatury.
Zaparkować, wyłączyć zapłon i
poczekać na
ostygnięcie silnika.
Wzrokowo skontrolować poziom.
Miga. Spadek poziomu płynu
chłodzącego. Skontaktować się z
ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym.
Ciśnienie
i
temperatura oleju
silnikowego Świeci w
sposób
ciągły podczas jazdy. Zbyt niskie ciśnienie lub zbyt
wysoka temperatura oleju
silnikowego.
Zaparkować, wyłączyć zapłon i poczekać na ostygnięcie
s ilnika. Wzrokowo skontrolować poziom. Więcej informacji
na temat kontroli poziomów pł ynów zawiera odpowiedni
rozdział.
Świeci w sposób ciągły, mimo
ż e poziom jest prawidłowy.Poważna usterka. Zlecić sprawdzenie przez ASO sieci PEUGEOT lub
przez warsztat specjalistyczny.
Ładowanie
akumulatora Świeci w

sposób
c i ą g ł y. Usterka w
układzie ładowania.
Sprawdzić zaciski akumulatora. Więcej informacji na temat
akumulatora znajduje się w
odpowiednim rozdziale.
Miga.Przełączenie aktywnych funkcji w tryb
c zuwania (tryb oszczędzania energii).Więcej informacji na temat akumulatora znajduje się
w odpowiednim rozdziale.
Świeci w sposób ciągły
p omimo sprawdzenia.Usterka układu zapłonowego lub
wtryskowego. Zlecić sprawdzenie układu przez ASO sieci
PEUGEOT lub warsztat specjalistyczny.
1
Przyrządy pokładowe

10

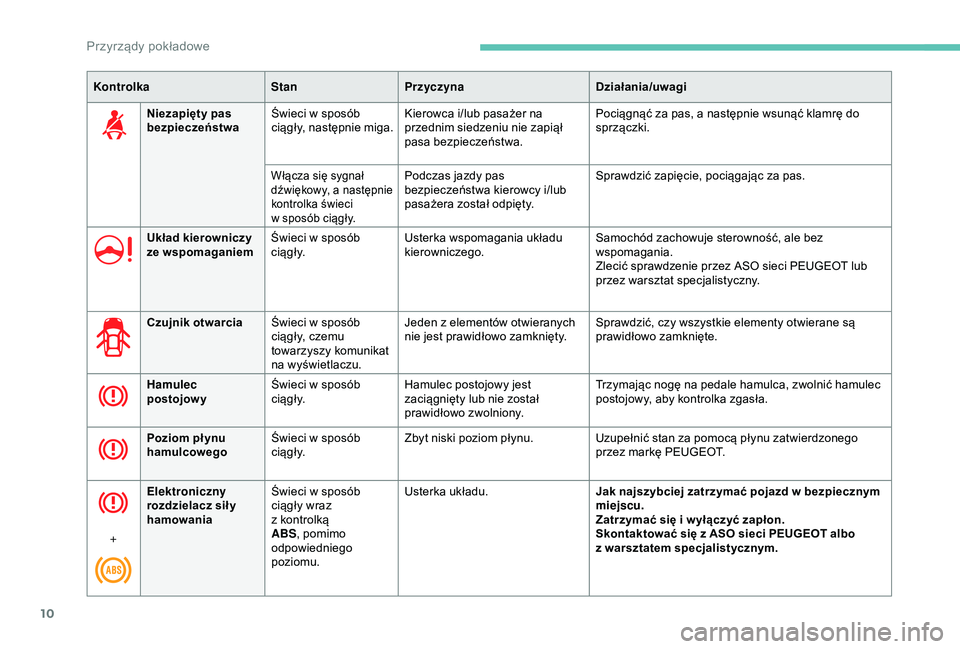

KontrolkaStanPrzyczyna Działania/uwagi
Niezapięty pas
bezpieczeństwa Świeci w
sposób
ciągł y, następnie miga. Kierowca i/lub pasażer na
przednim siedzeniu nie zapiął
pasa bezpieczeństwa. Pociągnąć za pas, a
następnie wsunąć klamrę do
sprzączki.
Włącza się sygnał
dźwiękowy, a następnie
kontrolka świeci
w
sposób ciągły.Podczas jazdy pas
bezpieczeństwa kierowcy i/lub
pasażera został odpięty. Sprawdzić zapięcie, pociągając za pas.
Układ kierowniczy
ze wspomaganiem Świeci w

sposób
c i ą g ł y. Usterka wspomagania układu
kierowniczego. Samochód zachowuje sterowność, ale bez
wspomagania.
Zlecić sprawdzenie przez ASO sieci PEUGEOT lub
przez warsztat specjalistyczny.
Czujnik otwarcia Świeci w

sposób
ciągły, czemu
towarzyszy komunikat
na wyświetlaczu. Jeden z
elementów otwieranych
nie jest prawidłowo zamknięty. Sprawdzić, czy wszystkie elementy otwierane są
prawidłowo zamknięte.
Hamulec
postojowy Świeci w

sposób
c i ą g ł y. Hamulec postojowy jest
zaciągnięty lub nie został
prawidłowo zwolniony. Trzymając nogę na pedale hamulca, zwolnić hamulec
postojowy, aby kontrolka zgasła.
Poziom pł ynu
hamulcowego Świeci w

sposób
c i ą g ł y. Zbyt niski poziom płynu.
Uzupełnić stan za pomocą płynu zatwierdzonego
przez markę PEUGEOT.
+ Elektroniczny
rozdzielacz sił y
hamowania
Świeci w

sposób
ciągły wraz
z

kontrolką
ABS , pomimo
odpowiedniego
poziomu. Usterka układu.
Jak najszybciej zatrzymać pojazd w
bezpiecznym
miejscu.
Zatrzymać się i
w yłączyć zapłon.
Skontaktować się z
ASO sieci PEUGEOT albo
z
warsztatem specjalistycznym.
Przyrządy pokładowe
