2017 OPEL INSIGNIA Manual de Instrucciones (in Spanish)

Cuidado del vehículo247Cuidado del
vehículoInformación general ...................248
Accesorios y modificaciones del vehículo .................................. 248
Inmovilización del vehículo ......248
Recogida de vehículos usados 249
Comprobaciones del vehículo ...249
Realización de trabajos ...........249
Capó ........................................ 249
Aceite del motor ......................250
Aceite del cambio automático . 251
Refrigerante del motor .............252
Líquido de la dirección asistida 253
Líquido de lavado ....................253
Frenos ..................................... 254
Líquido de frenos .....................254
Batería del vehículo .................254
Purga del sistema de combustible diésel ..................256
Sustitución de las escobillas ...257
Sustitución de bombillas ............258
Faros halógenos ......................258
Faros de xenón .......................261
Luces antiniebla ......................262
Luces traseras ......................... 263Intermitentes laterales .............266
Luz de la matrícula ..................267
Iluminación interior ..................267
Iluminación del tablero de instrumentos ........................... 268
Sistema eléctrico .......................268
Fusibles ................................... 268
Caja de fusibles del compartimento del motor ........ 269
Caja de fusibles del tablero de instrumentos ........................... 272
Caja de fusibles del compartimento de carga ........273
Herramientas del vehículo .........275
Herramientas ........................... 275
Llantas y neumáticos .................276
Ruedas y neumáticos ..............276
Neumáticos de invierno ...........276
Designaciones de los neumáticos ............................. 276
Presión de los neumáticos ......276
Sistema de control de presión de los neumáticos .......................278
Profundidad del dibujo .............280
Cambio del tamaño de
neumáticos y llantas ...............281
Tapacubos ............................... 281
Cadenas para nieve ................282Juego de reparación de
neumáticos ............................. 282
Cambio de ruedas ...................285
Rueda de repuesto ..................288
Arranque con cables ..................291
Remolcado ................................. 293
Remolcado del vehículo ..........293
Remolcado de otro vehículo ....295
Cuidado del aspecto ..................296
Cuidado exterior ......................296
Cuidado interior .......................299

248Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar en el consumo de
combustible, las emisiones de CO 2 y
otras emisiones del vehículo y provo‐
car que el vehículo no cumpla con el
tipo de aprobación, lo que afectará a
la validez del registro del vehículo.Atención
Los faldones guardabarros
pueden sufrir daños si se trans‐
porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o poner la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta los sistemas que no
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neumáticos.

Cuidado del vehículo249● Rellenar el depósito del líquidode lavado.
● Comprobar el nivel de aceite del motor.
● Comprobar el nivel del refrige‐ rante.
● Puesto que la durabilidad del AdBlue está limitada a dos años,el líquido debe cambiarse si es
demasiado antiguo. Recurra a la
ayuda de un taller.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.
Los vehículos de gas deben reci‐
clarse en un centro de servicio auto‐
rizado para vehículos de gas.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido y los
faros de xenón utilizan una
tensión muy alta. No toque sus componentes.
Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.

250Cuidado del vehículo
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
El capó se queda abierto automática‐
mente.
Entrada de aire 3 165.
Si se abre el capó durante una parada
automática (Autostop), el motor
volverá a arrancarse automática‐ mente por motivos de seguridad.
Sistema stop-start 3 173.
Cierre
Baje el capó y déjelo bajar en lalengüeta desde una altura baja
(20-25 cm). Compruebe que el capó quede enclavado.Atención
No presione el capó en el trinquete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la
especificación correcta. Líquidos y
lubricantes recomendados 3 301.
El consumo de aceite máximo del motor es de 0,6 l por 1000 km.
La comprobación se realiza con el
vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos cinco minutos.
Extraiga la varilla de medición,
límpiela e insértela hasta el tope del
mango; vuelva a extraerla y
compruebe el nivel de aceite del
motor.
Inserte la varilla de medición hasta el
tope del mango y gírela media vuelta.
Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.

Cuidado del vehículo251
Rellene aceite de motor cuando el
nivel haya descendido hasta la marca MIN .
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Atención
Si hay un exceso de aceite del
motor, debe vaciarse o aspirarse.
Capacidades 3 319, Calidad y visco‐
sidad del aceite del motor 3 301.
Coloque el tapón correctamente y
apriételo.
Aceite del cambio
automáticoAtención
Incluso una mínima cantidad de
contaminación puede causar
daños en el cambio automático e
impedir su correcto funciona‐
miento. No permita que la sucie‐ dad entre en contacto con el lado
del líquido del tapón del depósito
ni que entre en el depósito.

252Cuidado del vehículoNormalmente no hay que comprobar
el nivel del aceite del cambio automá‐
tico. Para verificar el nivel del aceite,
recurra a la ayuda de un taller.
Refrigerante del motor
El refrigerante ofrece protección anti‐
congelante hasta unos -28 °C. En
regiones frías con temperatura muy
bajas, el refrigerante que se incluye
de fábrica protege contra la congela‐ ción hasta unos -37 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Refrigerante y anticongelante 3 301.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de
llenado. Rellene si el nivel es más
bajo.
Según la versión, la marca de la línea
está en el interior de la abertura de llenado. Para comprobar el nivel,
abra el tapón.
Circuito de refrigeración adicional
para el motor turbo
El depósito de refrigerante está fijado
a la carcasa del filtro de aire.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de
llenado. Rellene si el nivel es más
bajo.

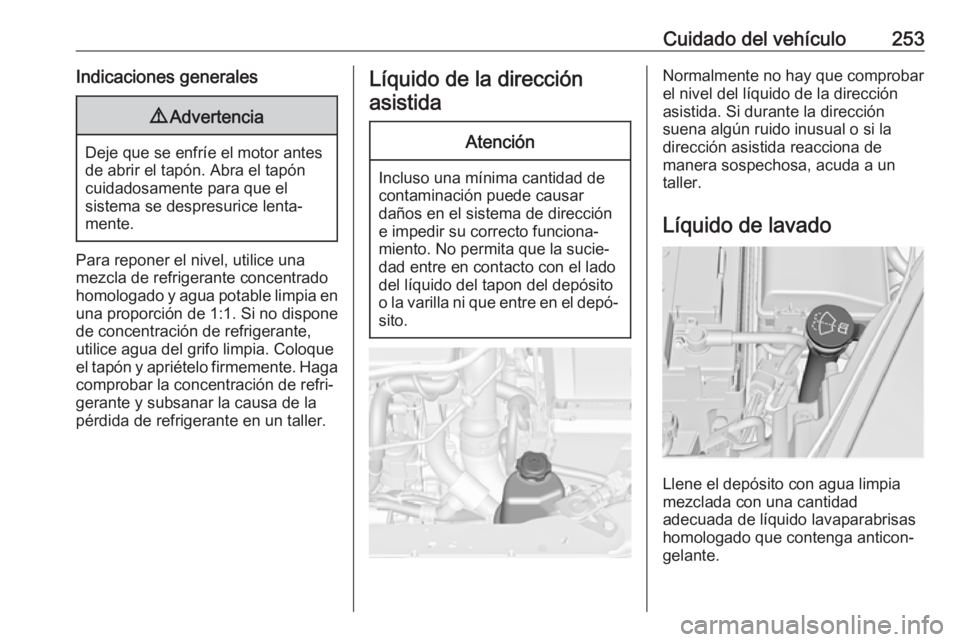

Cuidado del vehículo253Indicaciones generales9Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el
sistema se despresurice lenta‐
mente.
Para reponer el nivel, utilice una
mezcla de refrigerante concentrado
homologado y agua potable limpia en
una proporción de 1:1. Si no dispone
de concentración de refrigerante,
utilice agua del grifo limpia. Coloque
el tapón y apriételo firmemente. Haga comprobar la concentración de refri‐
gerante y subsanar la causa de la pérdida de refrigerante en un taller.
Líquido de la dirección
asistidaAtención
Incluso una mínima cantidad de
contaminación puede causar
daños en el sistema de dirección
e impedir su correcto funciona‐
miento. No permita que la sucie‐
dad entre en contacto con el lado
del líquido del tapon del depósito
o la varilla ni que entre en el depó‐ sito.
Normalmente no hay que comprobar
el nivel del líquido de la dirección
asistida. Si durante la dirección
suena algún ruido inusual o si la
dirección asistida reacciona de
manera sospechosa, acuda a un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad
adecuada de líquido lavaparabrisas
homologado que contenga anticon‐
gelante.

254Cuidado del vehículoAtención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o después de
una caída brusca de la tempera‐
tura.
El uso de líquido de lavado que
contiene isopropanol puede dañar
las luces exteriores.
Líquido de lavado 3 301.
Frenos
Si las pastillas de freno han alcan‐ zado su grosor mínimo, se escuchará un chirrido al frenar.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
frenos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y
corrosivo. Evite su contacto con los ojos, la piel, la ropa o superfi‐
cies pintadas.
El nivel del líquido de frenos debe
estar entre las marcas MIN y MAX .
Si el nivel de líquido se encuentra por
debajo de la marca MIN, recurra a la
ayuda de un taller.
Líquido de frenos y embrague
3 301.
Batería del vehículo
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería. Evite el
uso de consumidores eléctricos inne‐
cesarios.
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería del vehículo. Desemborne el
polo negativo de la batería del
vehículo.
