Cuidado del vehículo255Sólo se debe embornar o desembor‐
nar la batería con el encendido
desconectado.
Protección contra descarga de la
batería 3 150.
Desconexión de la batería
Si se va a desconectar la batería del
vehículo (por ejemplo, para tareas de
mantenimiento), es necesario desac‐
tivar la sirena de alarma de la
siguiente manera: Conecte y desco‐
necte el encendido, después, desem‐
borne la batería del vehículo antes de 15 segundos.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del
sistema stop-start.
La batería del vehículo está cubierta. Retire la tapa para sustituir la batería.
Eleve la tapa en la parte trasera y
suelte por la parte delantera.
Al sustituir la batería, asegúrese de
que no haya orificios de ventilación
abiertos cerca del borne positivo. Si
hay un orificio de ventilación abierto
en esta zona, debe cerrarse con un
tapón ciego y abrirse la ventilación
cerca del borne negativo.
Solamente deben utilizarse baterías
de vehículo que permitan la fijación
de la caja de fusibles encima de la
batería del vehículo.
En vehículos con una batería AGM
("Absorptive Glass Mat" o malla de
fibra de vidrio absorbente), asegú‐
rese de que la batería se sustituye por
otra batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del
vehículo original Opel puede
menoscabar el rendimiento.

256Cuidado del vehículoLe recomendamos que acuda a un
taller para sustituir la batería del
vehículo.
Sistema stop-start 3 173.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de
baterías. En caso contrario, la
batería podría sufrir daños.
Arranque con cables 3 291.
Etiqueta de advertencia
Significado de los símbolos:
● No acercar a chispas, llamas sin protección ni humo.
● Proteger siempre los ojos. Los gases explosivos pueden provo‐
car lesiones e incluso ceguera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.
● Vea el manual de usuario para obtener más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.
Purga del sistema de combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible
diésel. Conecte el encendido tres
veces durante unos 15 segundos
cada vez. Luego intente arrancar el
motor durante un máximo de
40 segundos. Repita este proceso
después de esperar un mínimo de
5 segundos. Si no consigue arrancar el motor, recurra a la ayuda de un
taller.

Cuidado del vehículo257Sustitución de las escobillas
Escobillas del limpiaparabrisas
Levante el brazo del limpiaparabrisas
y abra el clip de sujeción.
Desenclave la escobilla y extráigala.
Acople la escobilla ligeramente incli‐ nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpiaparabri‐
sas. Presione los dos pestillos que
hay en el brazo, desenclave la esco‐
billa y extráigala.
Acople la escobilla ligeramente incli‐ nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.

258Cuidado del vehículoSustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla
para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido, luego encienda y compruebe las
luces.Faros halógenos
Faros bi-halógenos (1) con una
bombilla para las luces de cruce y de
carretera.
Luz lateral / luz de circulación
diurna (2) .
Intermitente delantero (3)
Faros bihalógenos (1)
En el lado izquierdo del vehículo, tire
del conducto de llenado del depósito
del líquido lavaparabrisas.

Cuidado del vehículo2591.Gire la tapa en sentido antihorario
y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del reflector.
3. Separe el portalámparas del conector curvando ligeramente la
orejeta de fijación.
4. Sustituya la bombilla y conecte con el enchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el
reflector y gírelo en sentido hora‐ rio para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luz lateral / luz de circulación
diurna (2)
1. Gire el tapón hacia la izquierda y extraiga del reflector.

260Cuidado del vehículo2. Presione las lengüetas herméti‐cas y extraiga el portalámparas
de la carcasa.
3. Retire la bombilla del casquillo tirando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el portalámparas en la carcasa y acople.
6. Monte la tapa y gírela en sentido horario.
Luz lateral/luz de circulación
diurna con LED
En otra versión, las luces laterales y
las luces de circulación diurna están
diseñadas como LED. En caso de
avería lleve a un taller para que le
cambien los LED.
Intermitente delantero (3)
1. Gire el casquillo de la bombilla en
sentido antihorario para desen‐
clavarlo. Saque el portalámparas
de la carcasa.
2. Presione ligeramente la bombilla en el casquillo, gírela en sentido
antihorario y sáquela.
3. Sustituya y coloque la nueva bombilla en el casquillo girándo
hacia la derecha.
4. Inserte el portalámparas en el reflector y gírelo en sentido hora‐rio para enclavarlo.

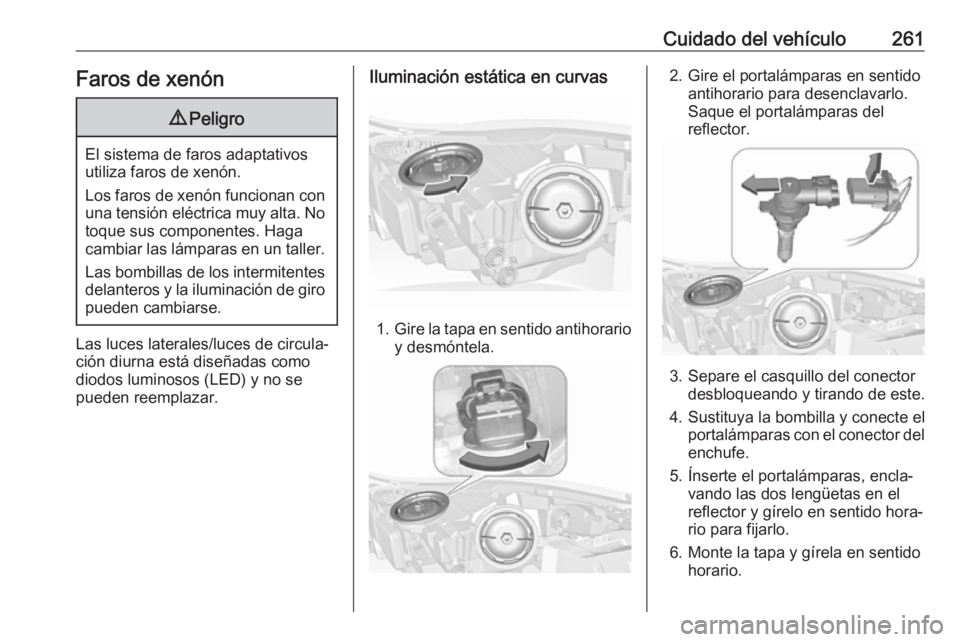

Cuidado del vehículo261Faros de xenón9Peligro
El sistema de faros adaptativos
utiliza faros de xenón.
Los faros de xenón funcionan con una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las bombillas de los intermitentesdelanteros y la iluminación de giro
pueden cambiarse.
Las luces laterales/luces de circula‐
ción diurna está diseñadas como
diodos luminosos (LED) y no se
pueden reemplazar.
Iluminación estática en curvas
1. Gire la tapa en sentido antihorario
y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del reflector.
3. Separe el casquillo del conector desbloqueando y tirando de este.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el
reflector y gírelo en sentido hora‐
rio para fijarlo.
6. Monte la tapa y gírela en sentido horario.

262Cuidado del vehículoIntermitentes delanteros
1.Gire la tapa en sentido antihorario
y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del reflector.
3. Separe el portalámparas del conector desbloqueando y tirandode este.
4. Sustituya la bombilla y conecte el portalámparas con el enchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el
reflector y gírelo en sentido hora‐ rio para fijarlo.
Luz lateral / luz de circulación
diurna
Las luces laterales y las luces de
circulación diurna están diseñadas
como LED. En caso de avería lleve a
un taller para que le cambien los LED.
Luces antiniebla Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y sáquelo del reflector.
