2017 OPEL INSIGNIA Manual de Instrucciones (in Spanish)

Instrumentos y mandos111Se enciende en verde
El asiento ocupado y el cinturón de seguridad se ha abrochado.
Se enciende en gris
Asiento no ocupado.
Abrocharse el cinturón de seguridad
3 60.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos. Si no se enciende, no se apaga al cabo de 4 segundos o si se
enciende durante la marcha, hay una
avería en el sistema de airbags.
Recurra a la ayuda de un taller. Los
airbags y los pretensores de cinturo‐ nes podrían no dispararse en caso de
accidente.
La activación de los pretensores de cinturones o los airbags se indica
mediante la iluminación permanente
del testigo v.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Pretensores de cinturones, sistema de airbags 3 59, 3 62.
Desactivación de los
airbags
V se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* se enciende en amarillo.
El airbag frontal del acompañante
está desactivado 3 67.9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención
infantil junto con un airbag del
acompañante activado.
Peligro de muerte para una
persona adulta con un airbag del acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor. La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.

112Instrumentos y mandosTestigo de averías
Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.
En motores diésel, el proceso de
limpieza del filtro de partículas diésel
es potencialmente imposible.
Recurra inmediatamente a la ayuda
de un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un
taller.Sistema de frenos y
embrague
R se enciende en rojo.
El nivel del líquido del freno y embra‐ gue es demasiado bajo cuando el
freno de estacionamiento manual no
está aplicado 3 254.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina cuando se aplica el freno
de estacionamiento manual y se
conecta el encendido 3 189.
Accione el pedal
- se enciende o parpadea en amari‐
llo.
Se enciende
Se debe pisar el pedal del freno para
desbloquear el freno de estaciona‐
miento eléctrico 3 189.
Es necesario pisar el pedal de embra‐
gue para arrancar el motor en modode parada automática (Autostop).
Sistema stop-start 3 173.
Parpadea
Es necesario pisar el pedal de embra‐
gue para un arranque principal del
motor 3 17, 3 171.
En la pantalla de nivel intermedio y nivel superior, el mensaje de accio‐
namiento del pedal se indica en la
pantalla de información del conductor 3 127.
Freno de estacionamiento eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 189.

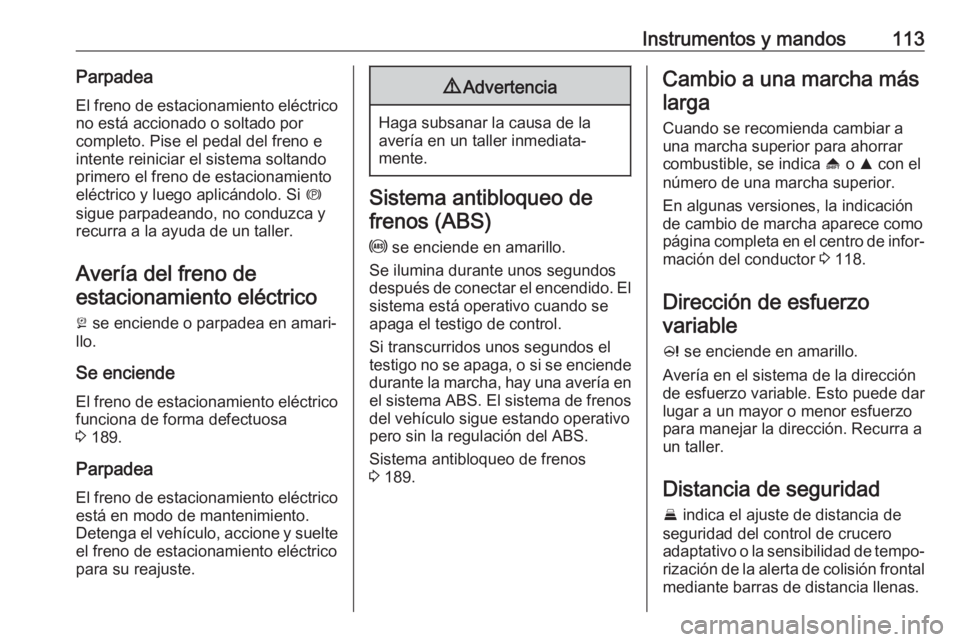

Instrumentos y mandos113ParpadeaEl freno de estacionamiento eléctrico
no está accionado o soltado por
completo. Pise el pedal del freno e
intente reiniciar el sistema soltando
primero el freno de estacionamiento
eléctrico y luego aplicándolo. Si m
sigue parpadeando, no conduzca y
recurra a la ayuda de un taller.
Avería del freno de estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 189.
Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento.
Detenga el vehículo, accione y suelte
el freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en el sistema ABS. El sistema de frenos
del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 189.
Cambio a una marcha más
larga
Cuando se recomienda cambiar a
una marcha superior para ahorrar
combustible, se indica [ o R con el
número de una marcha superior.
En algunas versiones, la indicación
de cambio de marcha aparece como
página completa en el centro de infor‐
mación del conductor 3 118.
Dirección de esfuerzo variable
c se enciende en amarillo.
Avería en el sistema de la dirección
de esfuerzo variable. Esto puede dar
lugar a un mayor o menor esfuerzo
para manejar la dirección. Recurra a
un taller.
Distancia de seguridad
E indica el ajuste de distancia de
seguridad del control de crucero
adaptativo o la sensibilidad de tempo‐ rización de la alerta de colisión frontal
mediante barras de distancia llenas.

114Instrumentos y mandosControl de velocidad adaptable
3 201.
Alerta de colisión frontal 3 209.
Aviso de cambio de carril ) se enciende en verde o parpadea
en amarillo.
Se enciende en verde
El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Asistente de aparcamientopor ultrasonidos
r se enciende en amarillo.
Avería en el sistema
o
Avería porque los sensores están
sucios o cubiertos de nieve o hielo
oInterferencias causadas por fuentes
externas de ultrasonidos. Una vez
eliminada la fuente de las interferen‐
cias, el sistema funcionará con
normalidad.
Haga subsanar la causa de la avería
del sistema en un taller.
Asistente de aparcamiento por ultra‐
sonidos 3 216.
Control electrónico de estabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico deestabilidad y sistema de control de tracción
b se enciende o parpadea en amari‐
llo.Se enciende
Hay una avería en el sistema. Se
puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del
estado de la calzada.
Haga subsanar la causa de la avería en un taller.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un poco automáticamente.
Control electrónico de estabilidad
3 193 , Sistema de control de tracción
3 192.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Temperatura del
refrigerante del motor
W se enciende en rojo.

Instrumentos y mandos115Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante esdemasiado alta.
Compruebe el nivel de refrigerante
inmediatamente 3 252.
Si el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
Precalentamiento ! se enciende en amarillo.
El precalentamiento del motor diésel
está activado. Se activa sólo si la
temperatura exterior es baja.
Filtro de partículas diésel % se enciende o parpadea en amari‐
llo.
El filtro de partículas diésel debe limpiarse.
Siga conduciendo hasta que % se
apague. Procure que el régimen del
motor no baje de las 2000 rpm.
Se enciende
El filtro de partículas diésel está lleno. Inicie el proceso de limpieza cuanto
antes.
Parpadea Se ha alcanzado la capacidad
máxima del filtro. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Filtro de partículas diésel 3 178,
sistema de parada-arranque 3 173.
AdBlue
Y parpadea en amarillo.
El nivel de AdBlue es bajo. Reponga
AdBlue lo antes posible para evitar la
imposibilidad de arrancar el motor.
AdBlue 3 179.Sistema de control de
presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control
permanece encendido. Recurra a un taller.
Presión de aceite del motor I se enciende en rojo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.

116Instrumentos y mandosSi se enciende con el motor en
marchaAtención
La lubricación del motor puede
estar interrumpida. Se pueden
ocasionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante. Durante una parada auto‐ mática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el
vehículo no se encuentre dete‐ nido. De lo contrario, el bloqueo
del volante podría accionarse por
sorpresa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller 3 250.
Nivel de combustible bajo
i o Y se enciende o parpadea en
amarillo.
Se enciende El nivel del depósito de combustible
es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el
depósito de combustible.
Repostaje 3 237.
Catalizador 3 179.
Purga del sistema de combustible
diésel 3 256.
Inmovilizador
d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Parada automática
D se ilumina cuando el motor está en
una parada automática.
Sistema stop-start 3 173.
Luces exteriores 8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 138.
Luz de carretera C se enciende en azul.
Se enciende cuando está conectada la luz de carretera o cuando se accio‐
nan las ráfagas 3 140.
Asistente de luz de carretera
l se enciende en verde.

Instrumentos y mandos117Se activa el asistente de luz de carre‐
tera, véase el sistema de faros adap‐
tativos 3 142.
Sistema de faros adaptativos
f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea
El sistema ha cambiado a luz de
cruce simétrica.
El testigo de control f parpadea
durante aproximadamente
4 segundos después de conectar el
encendido como un recordatorio de
faros simétricos 3 141.
Luces antiniebla > se enciende en verde.
Los faros antiniebla están conecta‐ dos 3 146.Piloto antiniebla
r se enciende en amarillo.
El piloto antiniebla está encendido
3 146.
Regulador de velocidad
m se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El regulador de velocidad está acti‐
vado. La velocidad de ajuste está
indicada en las pantallas de nivel
intermedio o nivel superior cerca del
símbolo m.
Regulador de velocidad 3 198.
Control de velocidad
adaptable
C o m se enciende en blanco o
verde.
Se enciende en blanco
El sistema está encendido.Se enciende en verde
El control de velocidad adaptable
está activado. La velocidad de ajuste está indicada cerca del símbolo C o
m .
Control de velocidad adaptable
3 201.
Detectado vehículo precedente
A se enciende en verde o parpadea
en amarillo.
Se enciende en verde
Se ha detectado un vehículo prece‐
dente en el mismo carril.
Se enciende en amarillo
La distancia hasta un vehículo en
movimiento que se encuentra delante
es demasiado corta o al aproximarse
a otro vehículo demasiado rápido.
Alerta de colisión frontal 3 209,
Control de velocidad adaptable
3 201.

118Instrumentos y mandosLimitador de velocidad
L se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El limitador de velocidad está acti‐
vado. La velocidad de ajuste está
indicada cerca del símbolo L.
Limitador de velocidad 3 199.
Asistente de señales de tráfico
L muestra las señales de tráfico
detectadas como testigo de control.
Asistente de señales de tráfico
3 229.
Puerta abierta
h se enciende en rojo.
Hay abierta una puerta o el portón
trasero.Pantallas de
información
Centro de información del conductor
El centro de información del conduc‐
tor se encuentra en el cuadro de
instrumentos.
Dependiendo de la versión y el
cuadro de instrumentos, el centro de información del conductor está dispo‐
nible en pantalla de nivel básico, nivel
intermedio o nivel superior.
El centro de información del conduc‐ tor indica en función del equipo:
● cuentakilometros total y parcial
● información del vehículo
● información del viaje / combusti‐ ble
● información sobre la economía ● información sobre el rendimiento
● mensajes del vehículo y de alerta
● información sobre el audio e infoentretenimiento
● información sobre el teléfono● información sobre la navegación
● ajustes del vehículo
Pantalla de nivel básico
Las páginas de la pantalla de nivel
básico se seleccionan pulsando
MENU en la palanca del intermitente.
Los símbolos del menú principal se
muestran en la línea superior de la
pantalla:
● W Menú Información
● X Menú de configuración
● s Menú Economía
