2017 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

▼Activation erronée du système
Lorsque le voyant clignote, cela peut
indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
Une activation erronée du système peut se
produire dans les cas suivants:
Lorsqu'il y a un équipement ou un
dispositif proche du véhicule qui utilise
la même fréquence radio que celle des
capteurs de pression des pneus.
Lorsqu'un dispositif métallique, comme
un système de navigation non d'origine
est installé près du centre du tableau de
bord, bloquant la réception des signaux
radio des capteurs de pression des pneus
par le récepteur.
Lors de l'utilisation des dispositifs
suivants dans le véhicule, ils peuvent
gêner le fonctionnement du récepteur.
Un appareil numé
rique tel qu'un
ordinateur portable.
Un convertisseur de tension tel qu'un
convertisseur CC-CA.
Lorsqu'une accumulation excessive de
neige ou de glace adhère au véhicule, en
particulier autour des roues.
Lorsque les piles des capteurs de
pression des pneus sont épuisées.
Lorsqu'une roue non équipée d'un
capteur de pression de pneu est utilisée.
Lorsque des pneus avec flancs ceinturés
d'acier sont utilisés.
Lorsque des chaînes à neige sont
utilisées.
▼ Pneus et jantes
ATTENTION
Lors de l'inspection ou de l'ajustement de la
pression de gonflage des pneus, ne pas
appliquer une force excessive à la tige de la
roue. Cela pourrait l'endommager.
Changement de pneus et de jantes
L'opération suivante permet au système de
surveillance de pression des pneus
d'identifier le signal de code
d'identification unique d'un capteur de
pression de pneu lorsque les pneus ou les
jantes sont changés, comme lors de
l'installation ou du retrait des pneus
d'hiver.
REMARQUE
Chaque capteur de pression de pneu a un
signal de code d'identification unique. Le
signal de code doit être enregistré par le
système de surveillance de pression des
pneus avant qu'il puisse fonctionner. La
manière la plus facile, est de faire changer
les pneus et faire l'enregistrement du
signal de code d'identification par un
concessionnaire agréé Mazda.
Lorsque le changement des pneus est
fait par un concessionnaire agréé
Mazda
Lorsqu'un concessionnaire agréé Mazda
change les pneus du véhicule, il effectuera
l'enregistrement du signal de code
d'identification des capteurs de pression
des pneus.

En cours de conduite
Système de surveillance
de pression des pneus
4-177
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Lorsque le changement des pneus est
fait par le propriétaire
Si le propriétaire ou quelqu'un d'autre fait
le changement des pneus, le conducteur ou
la personne faisant le changement peut
également exécuter les étapes pour que le
système de surveillance de pression des
pneus complète l'enregistrement du signal
de code d'identification.
1. Une fois les pneus remplacés, mettre lecontacteur sur ON, puis sur ACC ou
OFF.
2. Attendre 15 minutes environ.
3. Après environ 15 minutes, conduire le
véhicule à une vitesse de 25 km/h (16
mi/h) ou plus pendant 10 minutes et le
signal de code d'identification des
capteurs de pression des pneus sera
enregistré automatiquement.
REMARQUE
Si le véhicule est conduit dans les 15
minutes du changement des pneus ou
jantes, le voyant du système de
surveillance de pression des pneus
clignotera car le signal de code
d'identification des capteurs de pression
des pneus n'a pas pu être enregistré. Dans
un tel cas, arrêter le véhicule pendant 15
minutes environ, après quoi le signal de
code d'identification des capteurs de
pression des pneus sera enregistré après
10 minutes de conduite.
Remplacement des jantes et des pneus
ATTENTION
 Lors du remplacement ou de la
réparation des pneus, des jantes ou des
deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon les
capteurs de pression des pneus peuvent
être endommagés.
 Les jantes montées sur ce véhicule
Mazda sont spécialement conçues pour
l'installation de capteurs de pression des
pneus. Ne pas utiliser des jantes non
d'origine, car il peut ne pas être possible
d'y installer les capteurs de pression des
pneus.
S'assurer de faire installer les capteurs de
pression des pneus à chaque fois que des
pneus ou jantes sont remplacés.
Lors du changement d'un pneu, d'une jante
ou des deux, les types suivants de capteurs
de pression des pneus peuvent être
installés.
Un capteur de pression de pneu retiré de
l'ancienne jante et installé sur la
nouvelle.
Le même capteur de pression de pneu
utilisé avec la même jante. Seul le pneu
est remplacé.
Un capteur de pression de pneu neuf
installé sur une nouvelle jante.
En cours de conduite
Système de surveillance de pression des pneus
4-178
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

REMARQUE
Le signal de code d'identification du
capteur de pression de pneu doit être
enregistré lorsqu'un nouveau capteur de
pression des pneus est acheté. Pour
l'achat de capteurs de pression des
pneus et l'enregistrement du signal de
code d'identification du capteur de
pression de pneu, s'adresser à un
concessionnaire agréé Mazda.
Lors de la réinstallation sur une jante
d'un capteur de pression des pneus déjà
installé, remplacer l'anneau d'étanchéité
(joint entre le corps de valve/capteur et
la roue) du capteur de pression des
pneus.
En cours de conduite
Système de surveillance de pression des pneus
4-179
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Écran de rétrovision*
L'écran de rétroversion fournit des images visuelles de l'arrière du véhicule lorsque vous
faites marche arrière.
PRUDENCE
Conduire toujours prudemment en surveillant l'arrière et les alentours de la voiture
directement avec les yeux:
Il est dangereux de faire une marche arrière en ne regardant que l'écran, car cela peut
provoquer un accident ou une collision avec un objet. L'écran de rétrovision est uniquement
un appareil d'aide visuel à la marche arrière du véhicule. Les images à l'écran peuvent être
différentes des conditions réelles.
ATTENTION
 Ne pas utiliser l'écran de rétrovision dans les co nditions suivantes: Le fait d'utiliser l'écran de
rétrovision dans les conditions suivantes est dangereux, et peut causer des blessures
corporelles ou des dommages au véhicule, ou les deux à la fois.
 Routes verglacées ou enneigées.
 Des chaînes de roues ou une roue de secours temporaire sont installées.
 Le hayon n'est pas complètement fermé.
 Le véhicule est sur une route en pente.
 Lorsque l'affichage est froid, des images peuven t traverser l'écran et sa luminosité peut être
anormalement faible, empêchant ainsi de co nfirmer les conditions dans lesquelles se
trouve le véhicule. Conduire toujours prudemment en surveillant l'arrière et les alentours de
la voiture directement avec les yeux.
 Ne pas forcer sur la caméra. La position de la caméra et l'angle peuvent dévier.
 Ne pas démonter, ne pas modifier et ne pas retirer la caméra, car celle-ci perdrait son
imperméabilité.
 Le couvercle de la caméra est fait en plasti que. Ne pas appliquer d'agent dégraisseur, de
solvants organiques, de cire ou de revêtement de verre sur le couvercle de la caméra. Si l'une
de ces matières est renversée sur le couvercle, l'éliminer immédiatement en essuyant avec
un chiffon doux.
 Ne pas frotter vivement le couvercle de la ca méra avec un matériau abrasif ou une brosse
dure. Le couvercle ou les lentilles de la caméra pourraient être rayés, ce qui affecterait les
images.
En cours de conduite
Écran de rétrovision
4-180*Certains modèles.
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

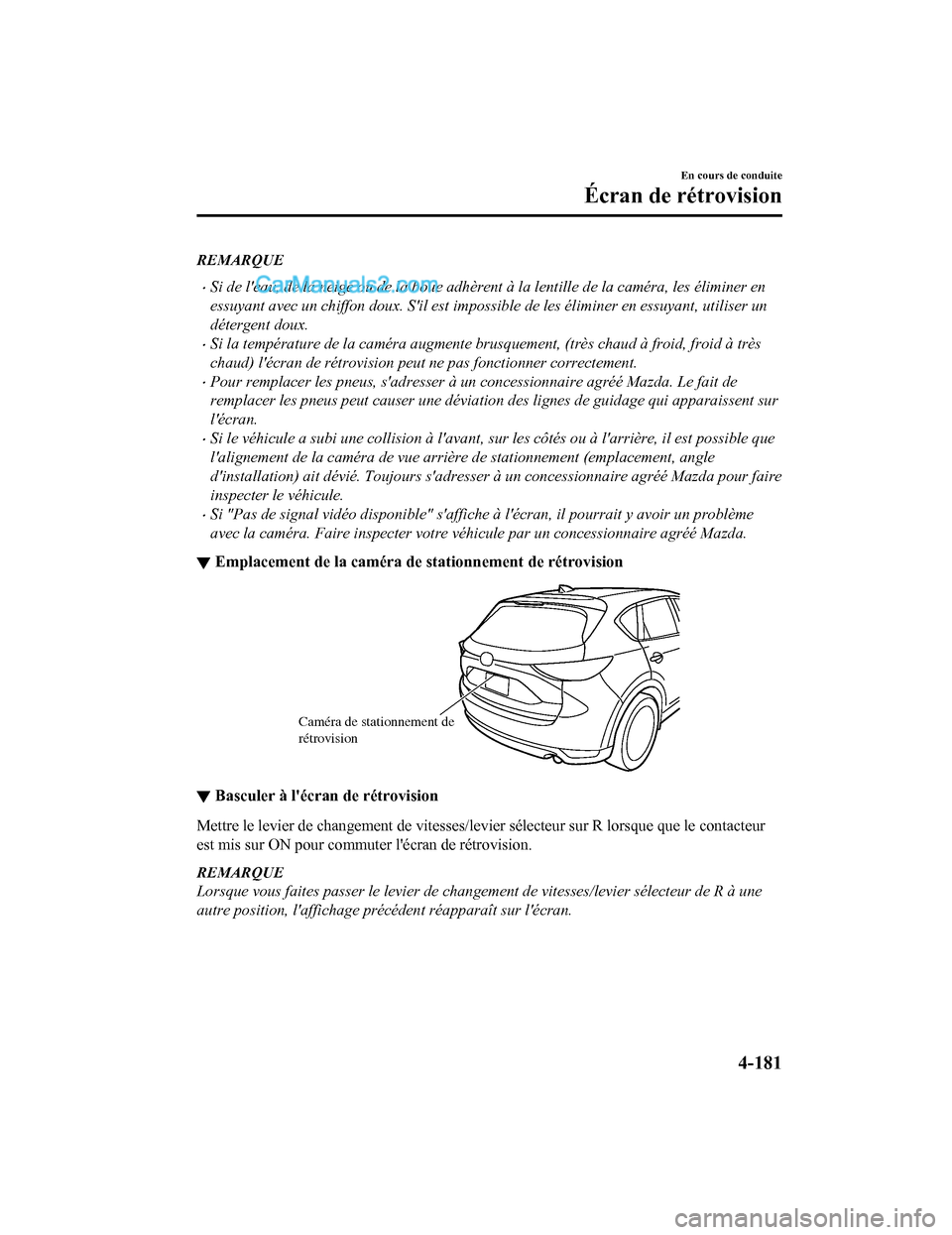

REMARQUE
Si de l'eau, de la neige ou de la boue adhèrent à la lentille de la caméra, les éliminer en
essuyant avec un chiffon doux. S'il est impossible de les éliminer en essuyant, utiliser un
détergent doux.
Si la température de la caméra augmente brusquement, (très chaud à froid, froid à très
chaud) l'écran de rétrovision peut ne pas fonctionner correctement.
Pour remplacer les pneus, s'adresser à un concessionnaire agréé Mazda. Le fait de
remplacer les pneus peut causer une déviation des lignes de guidage qui apparaissent sur
l'écran.
Si le véhicule a subi une collision à l'avant, sur les côtés ou à l'arrière, il est possible que
l'alignement de la caméra de vue arrière de stationnement (emplacement, angle
d'installation) ait dévié. Toujours s'adresser à un concessionnaire agréé Mazda pour faire
inspecter le véhicule.
Si "Pas de signal vidéo dis ponible" s'affiche à l'écran, il pourrait y avoir un problème
avec la caméra. Faire inspecter votre véhicule par un concessionnaire agréé Mazda.
▼ Emplacement de la caméra de stationnement de rétrovision
Caméra de stationnement de
rétrovision
▼Basculer à l'écran de rétrovision
Mettre le levier de changement de vitesses/levier sélecteur sur R lorsque que le contacteur
est mis sur ON pour commuter l'écran de rétrovision.
REMARQUE
Lorsque vous faites passer le levier de changement de vitesses/levier sélecteur de R à une
autre position, l'affichage précédent réapparaît sur l'écran.
En cours de conduite
Écran de rétrovision
4-181
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

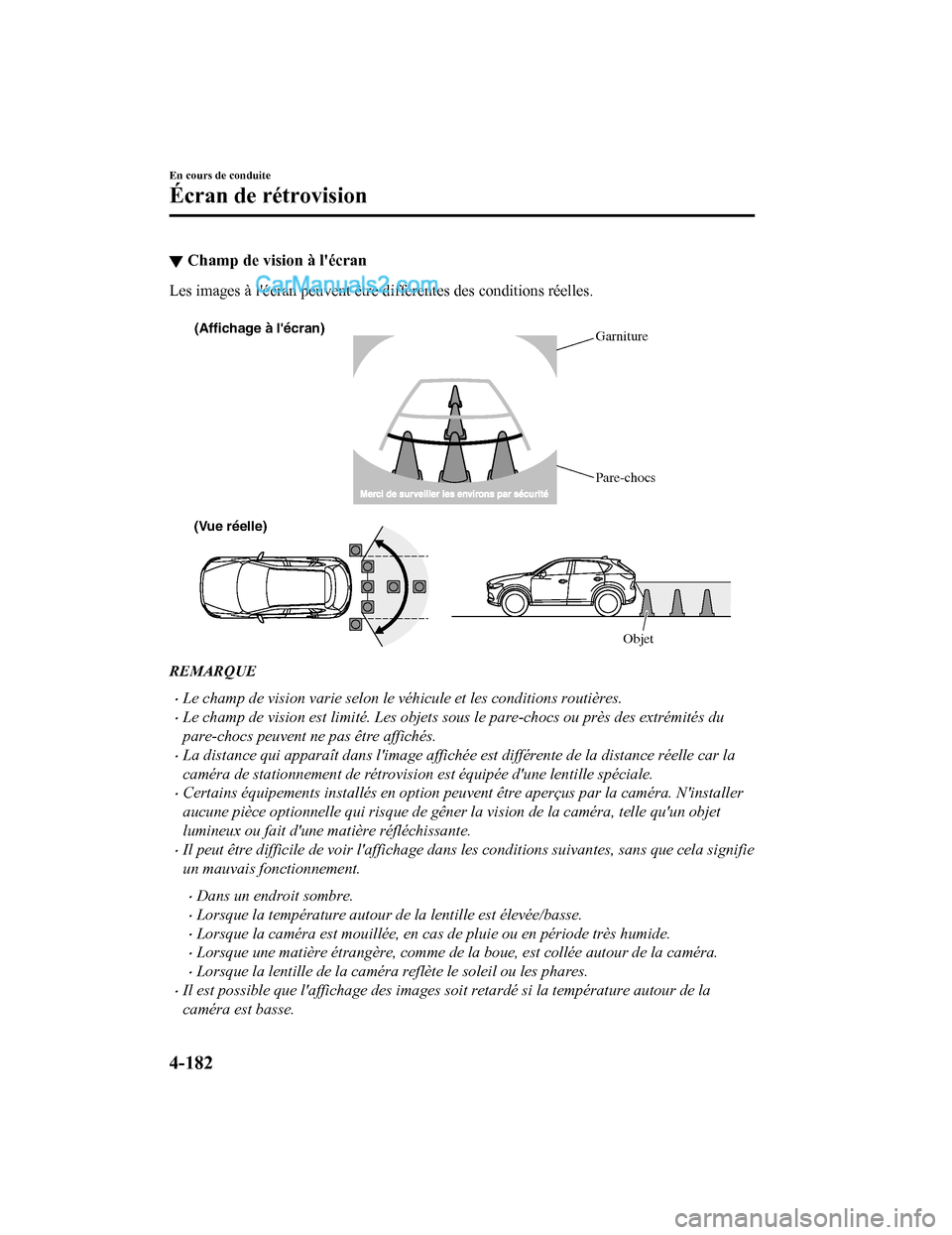

▼Champ de vision à l'écran
Les images à l'écran peuvent être différentes des conditions réelles.

(Affichage à l'écran)
Garniture
Pare-chocs
(Vue réelle)
Objet
REMARQUE
Le champ de vision varie selon le véhicule et les conditions routières.
Le champ de vision est limité. Les objets sous le pare-chocs ou près des extrémités du
pare-chocs peuvent ne pas être affichés.
La distance qui apparaît dans l'image affichée es t différente de la distance réelle car la
caméra de stationnement de rétrovision est équipée d'une lentille spéciale.
Certains équipements installés en option peuvent être aperçus par la caméra. N'installer
aucune pièce optionnelle qui risque de gêner la vision de la caméra, telle qu'un objet
lumineux ou fait d'une matière réfléchissante.
Il peut être difficile de voir l'affichage dans les conditions suivantes, sans que cela signifie
un mauvais fonctionnement.
Dans un endroit sombre.
Lorsque la température autour de la lentille est élevée/basse.
Lorsque la caméra est mouillée, en cas de pluie ou en période très humide.
Lorsque une matière étrangère, comme de la boue, est collée autour de la caméra.
Lorsque la lentille de la caméra reflète le soleil ou les phares.
Il est possible que l'affichage des images soit retardé si la température autour de la
caméra est basse.
En cours de conduite
Écran de rétrovision
4-182
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

▼Visionnement de l'affichage
Les lignes de guidage qui indiquent
la largeur du véhicule (jaunes) apparaissent sur l'écran à
titre de référence pour indiquer la largeur approximative du véhicule en comparaison de la
largeur de l'espace de stationnement dans lequel on s'apprête à reculer.
Utiliser cette vue d'affichage pour garer le véhicule dans un espace de stationnement ou un
garage.
b
a
a) Lignes de guidage de largeur du véhicule (jaunes)
Ces lignes de guidage servent de référence pour indiquer la largeur approximative du
véhicule.
b) Lignes de guidage de distance. Ces lignes de guidage indiquent la distance approximative jusqu'à un point mesuré à
partir de l'arrière du véhicule (à partir de l'extrémité du pare-chocs).
Les lignes rouges et jaunes i ndiquent des points situés à environ 50 cm (19 po.) pour la
ligne rouge et 100 cm (39,3 po.) pour les lignes jaunes depuis le pare-chocs arrière (au
point central de chacune des lignes).
ATTENTION
Les lignes de guidage sur l'écran sont des lignes fixes. Elles ne sont pas synchronisées avec la
rotation du volant par le conducteur. Faire toujou rs bien attention, et vérifier la zone située à
l'arrière du véhicule et la zone environnante directement avec les yeux lorsqu'on recule.
▼ Utilisation de l'écran de rétrovision
L'utilisation de l'écran de rétrovision, lors de la marche arrière du véhicule, varie selon les
conditions de la circulation, de la route et du véhicule. La quantité de braquage et la
synchronisation varie aussi selon ces conditions; il faut donc vérifier les conditions
environnantes directement avec les yeux, et diriger le véhicule en fonction de ces
conditions.
Avant d'utiliser l'écran de rétrovision, l
ire attentivement les précautions ci-dessus.
En cours de conduite
Écran de rétrovision
4-183
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

REMARQUE
Les images qui apparaissent sur l'écran d'affichage des images provenant de la caméra de
stationnement de rétrovision sont des images inversées (images en miroir).
1. Mettre le levier de changement de vitesses/levier sélecteur sur R pour faire apparaîtrel'écran de rétrovision.
2. Tout en vérifiant les c onditions environnantes, faire reculer le véhicule.

(État de l'affichage) (État du véhicule)
3. Après que le véhicule ait commencé à entrer dans l'espace de stationnement, continuer à
reculer lentement de manière que les distances entre les lignes de largeur du véhicule et
les côtés de l'espace de stationnement à gauche et à droite soient approximativement
égales.
4. Continuer à régler le volant jusqu'à ce que les lignes de guidage de largeur du véhicules
soient parallèles aux côtés gauche et droit de l'espace de stationnement.
En cours de conduite
Écran de rétrovision
4-184
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
