2017 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

4En cours de conduite
Informations concernant une conduite et un arrêt en toute sécurité.
Démarrage/Arrêt du moteur............ 4-4 Contacteur d'allumage.................. 4-4
Démarrage du moteur................... 4-5
Arrêt du moteur.......................... 4-10
Tableau de bord et affichage.......... 4-12 Compteurs et jauges................... 4-12
Affichage multi-informations et
interrupteur INFO
*..................... 4-21
Affichage de conduite active
*............
.................................................... 4-30
Voyants/témoins......................... 4-33
Boîte de vitesses manu elle............... 4-39
Grille de changement de la boîte de
vitesses manuelle........................ 4-39
Boîte de vitesses au tomatique......... 4-42
Boîte de vitesses automatique............
.................................................... 4-42
Système de verrouillage de levier
sélecteur...................................... 4-43
Plages de la boîte de vitesses...... 4-44
Mode de sélection manuelle des
rapports....................................... 4-46
Conseils concernant la
conduite.................. .................... 4-51
Interrupteurs et commandes.......... 4-52
Commande d'éclairage............... 4-52
Antibrouillards
*.......................... 4-58
Clignotants et changement de
file............................................... 4-59
Essuie-glace et lave-glace de pare-
brise............................................ 4-60
Essuie-glace et lave-glace de lunette
arrière..........................................4-64
Désembueur de lunette
arrière..........................................4-64
Avertisseur..................................4-67
Feux de détresse......................... 4-67
Système de télécommande
HomeLink
*................................. 4-68
Frein..................................................4-72 Circuit de freinage...................... 4-72
AUTOHOLD.............................. 4-77
Aide au démarrage en côte
(HLA)......................................... 4-82
ABS/TCS/DSC................................. 4-84 Système d'antiblocage de frein
(ABS)..........................................4-84
Système de commande de traction
(TCS).......................................... 4-85
Commande dynamique de stabilité
(DSC)..........................................4-87
Moniteur d'économie de
carburant..........................................4-89 Moniteur d'économie de
carburant
*................................... 4-89
*Certains modèles.4-1
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Sélection de conduite....................... 4-91Sélection de condui te..................4-91
i-ACTIV AWD................................. 4-93 Utilisation du système i-ACTIV
AWD
*......................................... 4-93
Direction assistée............................. 4-95 Direction assistée........................ 4-95
i-ACTIVSENSE............................... 4-96
i-ACTIVSENSE
*........................4-96
Système d'éclairage avant adaptatif
(AFS)
*........................................ 4-99
Système de commande des feux de
route (HBC)
*............................ 4-100
Surveillance des angles morts
(BSM)
*..................................... 4-103
Système de reconnaissance des
panneaux de signalisation (TSR)
*......
.................................................. 4-110
Système d'assistance de
reconnaissance de distance
(DRSS)
*.................................... 4-117
Alerte de circulation transversale à
l'arrière (RCTA)
*......................4-122
Régulateur de vitesse à radar Mazda
avec fonction Stop & Go (MRCC
avec fonction Stop & Go)
*....... 4-126
Systèmes d'assistance au maintien de
trajectoire (LAS) et de suivi de voie
(LDWS)
*.................................. 4-141
Assistance de frein intelligent Ville
(SCBS)
*.................................... 4-153
Assistance au freinage intelligent
(SBS)
*.......................................4-157
Caméra de détection avant
(FSC)
*.......................................4-160
Capteur radar (avant)
*.............. 4-165
Capteurs radar (arrière)
*...........4-168
Régulateur de vitesse de
croisière.......................................... 4-170 Régulateur de vitesse de
croisière
*................................... 4-170
4-2*Certains modèles.
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

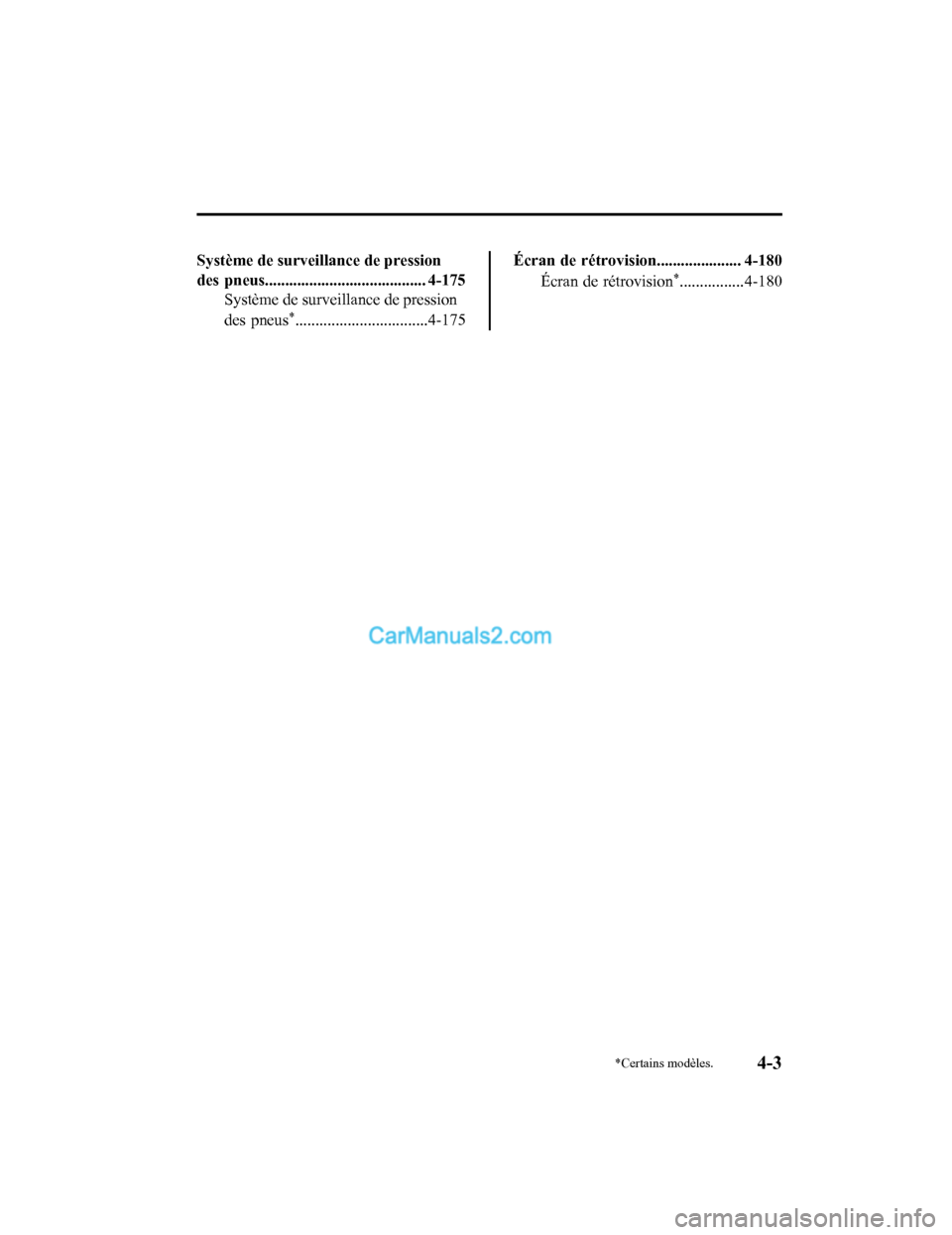

Système de surveillance de pression
des pneus........................................ 4-175Système de surveillance de pression
des pneus
*.................................4-175
Écran de rétrovision..................... 4-180
Écran de rétrovision
*................4-180
*Certains modèles.4-3
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

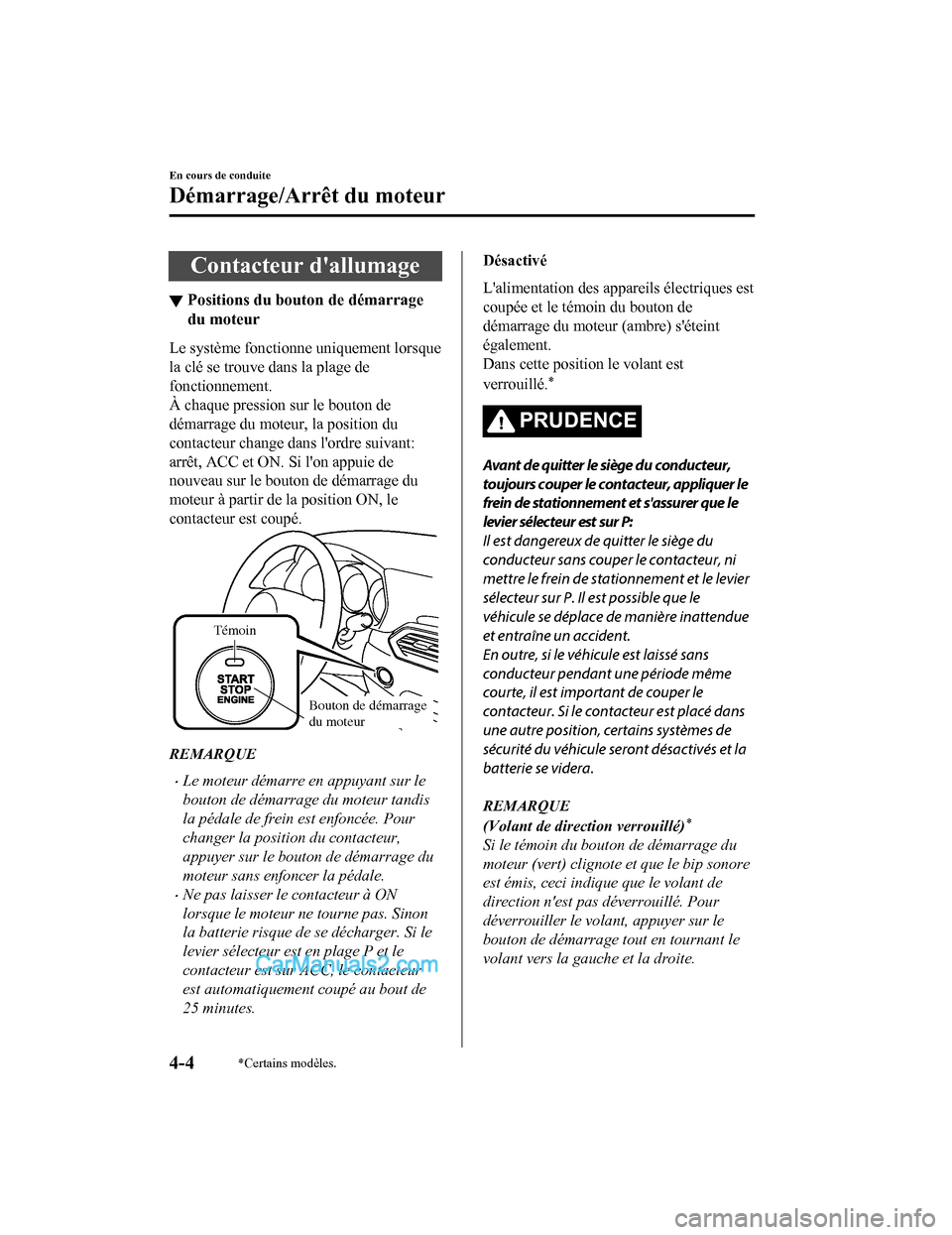

Contacteur d'allumage
▼Positions du bouton de démarrage
du moteur
Le système fonctionne uniquement lorsque
la clé se trouve dans la plage de
fonctionnement.
À chaque pression sur le bouton de
démarrage du moteur, la position du
contacteur change dans l'ordre suivant:
arrêt, ACC et ON. Si l'on appuie de
nouveau sur le bouton de démarrage du
moteur à partir de la position ON, le
contacteur est coupé.
Témoin
Bouton de démarrage
du moteur
REMARQUE
Le moteur démarre en appuyant sur le
bouton de démarrage du moteur tandis
la pédale de frein est enfoncée. Pour
changer la position du contacteur,
appuyer sur le bouton de démarrage du
moteur sans enfoncer la pédale.
Ne pas laisser le contacteur à ON
lorsque le moteur ne tourne pas. Sinon
la batterie risque de se décharger. Si le
levier sélecteur est en plage P et le
contacteur est sur ACC, le contacteur
est automatiquement coupé au bout de
25 minutes.
Désactivé
L'alimentation des appareils électriques est
coupée et le témoin du bouton de
démarrage du moteur (ambre) s'éteint
également.
Dans cette position le volant est
verrouillé.
*
PRUDENCE
Avant de quitter le siège du conducteur,
toujours couper le contacteur, appliquer le
frein de stationnement et s'assurer que le
levier sélecteur est sur P:
Il est dangereux de quitter le siège du
conducteur sans couper le contacteur, ni
mettre le frein de stat
ionnement et le levier
sélecteur sur P. Il est possible que le
véhicule se déplace de manière inattendue
et entraîne un accident.
En outre, si le véhicule est laissé sans
conducteur pendant une période même
courte, il est important de couper le
contacteur. Si le contacteur est placé dans
une autre position, certains systèmes de
sécurité du véhicule seront désactivés et la
batterie se videra.
REMARQUE
(Volant de direction verrouillé)*
Si le témoin du bouton de démarrage du
moteur (vert) clignote et que le bip sonore
est émis, ceci indique que le volant de
direction n'est pas déverrouillé. Pour
déverrouiller le volant, appuyer sur le
bouton de démarrage tout en tournant le
volant vers la gauche et la droite.
En cours de conduite
Démarrage/Arrêt du moteur
4-4*Certains modèles.
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

ACC (Accessoires)
Certains accessoires électriques
fonctionneront et le témoin (ambre)
s'allume.
Dans cette position, le volant est
déverrouillé.
*
REMARQUE
Le système d'ouverture à télécommande ne
fonctionne pas lorsque le bouton de
démarrage du moteur est placé en ACC et
les portières ne pourront pas être
verrouillées/déverrouillées, même si elles
ont été verrouillées manuellement.
ON
Ceci est la position normale lorsque le
moteur tourne après le démarrage. Le
témoin (ambre) s'éteint. (Le témoin
(ambre) s'allume lorsque le contacteur est
mis sur ON et que le moteur ne tourne
pas.)
Certains témoins/voyants doivent être
vérifiés avant le démarrage du moteur
(page 4-33).
REMARQUE
Lorsque le bouton de démarrage du
moteur est placé sur ON, le son du moteur
de la pompe à essence fonctionnant près
du réservoir d'essence se fait entendre.
Ceci n'indique pas un problème.
Démarrage du moteur
PRUDENCE
Les ondes radio émises par la clé peuvent
perturber le fonctionnement
d'équipements médicaux, tels que les
stimulateurs cardiaques:
Avant d'utiliser la clé à proximité de
personnes utilisant des équipements
médicaux, demandez à votre médecin ou
au fabricant de ces équipements si les
ondes radio émises par la clé risquent de
perturber leur fonctionnement.
REMARQUE
Le conducteur doit être muni de la clé
car celle-ci contient une puce
d'immobilisation qui doit communiquer
avec les commandes du moteur à une
courte distance.
Il est possible de démarrer le moteur
lorsque le bouton de démarrage du
moteur est activé à partir de la position
d'arrêt, ACC ou ON.
En cours de conduite
Démarrage/Arrêt du moteur
*Certains modèles.4-5
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Les fonctions du système du bouton de
démarrage du moteur (fonction qui peut
démarrer le moteur en ne portant que la
clé) peuvent être désactivées afin de
prévenir tout effet indésirable possible
sur un utilisateur portant un stimulateur
cardiaque ou un autre appareil médical.
Si le système est désactivé, il vous sera
impossible de démarrer le moteur avec
la clé. S'adresser à un concessionnaire
agréé Mazda pour plus de détails. Si les
fonctions du système du bouton de
démarrage du moteur ont été
désactivées, il vous sera possible de
démarrer le moteur en suivant la
procédure indiquée quand la pile de la
clé est morte.
Se référer à Fonction de démarrage du
moteur lorsque la pile de la clé est à
plat à la page 4-8.
Après le démarrage d'un moteur froid,
la vitesse du moteur augmente et le bruit
du compartiment à moteur est audible.
Ceci permet d'améliorer la purification
des gaz d'échappement et n'indique pas
un dysfonctionnement des pièces.
Le démarrage du moteur est commandé
par le système d'allumage de bougie.
Ce système est conforme à tous les
règlements du Standard Canadien
d'Équipements Source d'Interférence
régissant la puissance de la pulsation du
champ électrique des parasites radio.
1. Veiller à avoir la clé sur soi.
2. Tous les occupants du véhicule doivent attacher leur ceinture.
3. Veiller à ce que le frein de
stationnement soit appliqué.
4. Continuer à appuyer fermement sur la pédale de frein jusqu'à ce que le
moteur soit complètement lancé.
5.(Boîte de vitesses manuelle)
Continuer à appuyer fermement sur la
pédale d'embrayage jusqu'à ce que le
moteur soit complètement lancé.
(Boîte de vitesses automatique)
Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
(Boîte de vitesses manuelle)
Le démarreur ne fonctionne que si la
pédale d'embrayage est
suffisamment enfoncée.
(Boîte de vitesses automatique)
Le démarreur ne fonctionne pas si le
levier sélecteur n'est pas en plage P
ou N et ou si la pédale de frein n'est
pas suffisamm ent enfoncée.
6. Vérifier que le témoin KEY (vert) (si
le véhicule en est équipé) du combiné
d'instruments et le témoin du bouton
de démarrage du moteur (vert) sont
allumés.
Témoin
Bouton de démarrage
du moteur
En cours de conduite
Démarrage/Arrêt du moteur
4-6
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

REMARQUE
Si le témoin du bouton de démarrage
du moteur (vert) clignote, veiller à
être muni de la clé.
Si le témoin du bouton de démarrage
du moteur (vert) clignote alors que
le conducteur est muni de la clé,
maintenir la clé sur le bouton de
démarrage du moteur et démarrer le
moteur. Se référer à Fonction de
démarrage du moteur lorsque la pile
de la clé est à plat à la page 4-8.
ATTENTION
Si le voyant KEY (rouge) s'allume ou que
le témoin du bouton de démarrage du
moteur (ambre) clignote, il est possible
que le système de démarrage du
moteur présente un problème. Ceci
peut empêcher le moteur de démarrer
ou le contacteur d'être tourné sur ACC
ou ON. Faire inspecter le véhicule par
un concessionnaire agréé Mazda dès
que possible.
REMARQUE
Dans les situations suivantes, le
voyant KEY (rouge) clignote après
que le bouton de démarrage du
moteur ait été appuyé. Ceci permet
d'informer le conducteur que le
bouton de démarrage du moteur ne
sera pas positionné sur ACC même
si l'on appuie dessus.
La pile de la clé est complètement
déchargée.
La clé est en dehors de la plage de
fonctionnement.
La clé se trouve dans des zones où
le système parvient difficilement à
détecter le signal (page 3-8).
Une clé d'un autre constructeur
comparable à la clé se trouve dans
la plage de fonctionnement.
(Méthode de démarrage forcé du
moteur)
Si le voyant KEY (rouge) s'allume ou
que le témoin du bouton de
démarrage du moteur (ambre)
clignote, il est possible que le
moteur ne puisse démarrer en
utilisant la méthode de démarrage
usuelle. Faire inspecter le véhicule
par un concessionnaire agréé Mazda
dès que possible. Le moteur peut
alors être démarré de force.
Maintenir le bouton de démarrage
du moteur jusqu'au démarrage du
moteur. D'autres procédures de
démarrage du moteur, telles que la
présence de la clé dans la cabine et
l'activation de la pédale
d'embrayage (boîte de vitesses
manuelle) ou la pédale de frein
(boîte de vitesses automatique),
doivent être respectées.
Lorsque l'on force le démarrage du
moteur, le voyant KEY (rouge) (si le
véhicule en est équipé) reste allumé
et le témoin du bouton de démarrage
du moteur (ambre) continuer à
clignoter.
(Boîte de vitesses automatique)
Lorsque le levier sélecteur est sur la
position de point mort (N), le témoin
KEY (vert) (si le véhicule en est
équipé) et le témoin du bouton de
démarrage du moteur (vert) ne
s'allument pas.
En cours de conduite
Démarrage/Arrêt du moteur
4-7
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

7. Appuyer sur le bouton de démarragedu moteur une fois que le témoin KEY
(vert) (si le véhicule en est équipé) du
combiné d'instruments et que le témoin
du bouton de démarrage du moteur
(vert) sont tous deux allumés.
REMARQUE
Une fois que le moteur a démarré, le
témoin du bouton poussoir de
démarrage (ambre) s'éteint et le
contacteur commute en position ON.
Une fois qu'on a appuyé sur le
bouton de démarrage du moteur et
avant que le moteur ait démarré, le
son du moteur de la pompe à
essence fonctionnant près du
réservoir d'essence se fait entendre;
ceci n'indique pas une anomalie de
fonctionnement.
8. Après le démarrage du moteur, le laisser tourner au ralenti pendant dix
secondes environ.
REMARQUE
Que le moteur soit froid ou chaud, il
devrait démarrer sans que l'on
appuie sur la pédale d'accélérateur.
Si le moteur ne démarre pas la
première fois, se référer à
Démarrage d'un moteur noyé, dans
Démarrage d'urgence. Si le moteur
ne démarre toujours pas, faire
vérifier le véhicule par un
concessionnaire agréé Mazda (page
7-18).
▼Fonction de démarrage du moteur
lorsque la pile de la clé est à plat
ATTENTION
Lors du démarrage du moteur en
maintenant enfoncé le bouton-poussoir de
démarrage sur le transmetteur suite à une
pile de la clé morte ou à une anomalie de la
clé, veillez à ne pas permettre ce qui suit,
sinon il ne sera pas possible de bien
recevoir le signal de la clé et le moteur ne
pourra pas démarrer.

Les parties métalliques d'autres clés ou
d'objets métalliques touchent la clé.
Les clés de rechange ou les clés d'autres
véhicules équipés d'un système
d'immobilisation touchent ou sont très
proches de la clé.
Des dispositifs d'achat électronique ou
d'accès sécurisé touchent ou sont très
proches de la clé.
S'il n'est pas possible de démarrer le
moteur du fait que la pile de la clé est à
plat, il est possible de le démarrer en
suivant la pro cédure suivante:
1. Continuer à appuyer fermement sur la pédale de frein jusqu'à ce que le
moteur soit complètement lancé.
En cours de conduite
Démarrage/Arrêt du moteur
4-8
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
