REMARQUE
Après qu'on ait refait le plein de
carburant, un certain temps pourra être
nécessaire avant que l'indicateur se
stabilise. En outre, il est possible que
l'indicateur dévie lors de la conduite sur
une pente ou dans un virage, en raison
des mouvements du carburant à
l'intérieur du réservoir.
L'affichage indiquant un quart de
carburant restant ou moins a davantage
de segments pour montrer de façon plus
détaillée le niveau de carburant restant.
Le sens de la flèche () indique que la
trappe de remplissage de carburant est
du côté gauche du véhicule.
▼ Éclairage du tableau de bord
(Sans commande d'éclairage
automatique)
Quand les feux de position sont allumés
avec le contact d'allumage sur ON, la
luminosité de l'éclairage du tableau de
bord est atténuée.
(Avec commande d'éclairage
automatique)
Quand les feux de position sont allumés
avec le contact d'allumage sur ON, la
luminosité de l'éclairage du tableau de
bord est atténuée. Cependant, si le capteur
optique détecte que l'espace environnant
est lumineux, comme lorsque les feux de
position sont allumés pendant la journée,
l'éclairage du tableau de bord n'est pas
réduit.
REMARQUE
(Avec commande d'éclairage
automatique)
Lorsque le contacteur est mis sur ON tôt
le matin ou au crépuscule, l'éclairage du
tableau de bord est réduit pendant
quelques secondes, le temps que le
capteur optique détecte la luminosité de
l'espace environnant. Cette réduction de
l'éclairage peut cependant être annulée
une fois la luminosité détectée.
Lorsque les feux de position sont
allumés, le témoin des feux de position
dans le tableau de bord s'allume.
Se référer à Phares à la page 4-52.
Il est possible de régler la luminosité de
l'éclairage du tableau de bord et des
éclairages du tableau de bord en tournant
le bouton.
En tournant le bouton vers la gauche, la
luminosité diminue. Lorsque le bouton a
été tourné à la position maximale faible
un bip sonore retentira.
En tournant le bouton vers la droite, la
luminosité augmente.
Foncé
Clair
En cours de conduite
Tableau de bord et affichage
4-17
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Fonction pour annuler le gradateur
d'éclairage
Il est possible d'annuler le gradateur
d'éclairage en tournant la commande
d'éclairage du tableau de bord vers la
droite jusqu'à ce qu'un bip sonore
retentisse tandis que le tableau de bord est
faiblement illuminé avec le contact
d'allumage sur ON. Annuler le gradateur
d'éclairage si la visibilité du tableau de
bord est réduite due à l'éblouissement de la
luminosité environnante.
REMARQUE
(Avec affichage multi-informations)
Le gradateur d'éclairage peut être
annulée en appuyant sur la commande
d'éclairage du tableau de bord.
Quand on annule le gradateur
d'éclairage, il est impossible d'atténuer
l'éclairage du tableau de bord même si
les feux de position sont allumés.
Quand on annule le gradateur
d'éclairage, l'écran dans l'affichage
central passe à l'affichage constant de
l'écran de jour.
▼Affichage de la température
extérieure (sans affichage
multi-informations)
Lorsque le contacteur est sur ON, la
température extérieure est affichée.

REMARQUE
Dans les conditions suivantes, la
température extérieure affichée peut
différer de la température extérieure
réelle suivant l'environnement du
véhicule et les conditions du véhicule:
Températures nettement froides ou
chaudes.
Changements brusques de
température extérieure.
Le véhicule est en stationnement.
Le véhicule est conduit à vitesse
réduite.
Changer l'unité de l'affichage de
température extérieure
Il est possible d'opter pour Celsius ou
Fahrenheit comme unité de température
extérieure.
Les réglages peuvent être modifiés en
opérant l'écran d'affichage central.
Se référer à Fonctions de personnalisation
à la page 9-10.
REMARQUE
Lorsque l'unité utilisée par l'affichage de
température extérieure est changée, l'unité
utilisée par la jauge du liquide de
refroidissement du moteur change de la
même façon.
En cours de conduite
Tableau de bord et affichage
4-18
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

▼Affichage de la vitesse du véhicule
réglée par le régulateur de vitesse de
croisière (sans affichage
multi-informations)
La vitesse préréglée du véhicule à l'aide du
régulateur de vitesse de croisière est
affichée.

▼Ordinateur de bord et interrupteur
INFO (sans affichage
multi-informations)
Les informations suivantes peuvent être
sélectionnées en appuyant sur
l'interrupteur INFO avec le contact mis sur
ON.
Mode de distance restante
Mode de moyenne de consommation de
carburant
Mode de consommation actuelle de
carburant
Mode boussole
En cas de problème avec l'ordinateur de
bord, s'adresser à un concessionnaire agréé
Mazda.
Mode de distance restante
Cette fonction affiche la distance
approximative que l'on peut parcourir avec
le carburant restant en se basant sur la
consommation de carburant.

La distance restante sera calculée puis
affichée toutes les secondes.

REMARQUE
Même si l'affichage de la distance
restante peut indiquer une distance
suffisante de conduite avant que le plein
de carburant ne soit requis, faire le
plein dès que possible si le niveau de
carburant est très bas ou si le voyant de
niveau bas de carburant s'allume.
L'affichage ne peut changer que si l'on
ajoute plus de 9 litres (2,3 US gal, 1,9
Imp gal) environ de carburant.
La distance restante est la distance
approximative restante durant laquelle
le véhicule peut être conduit jusqu'à ce
que toutes les marques de l'aiguille dans
la jauge à carburant (indiquant le
carburant restant) disparaît.
S'il n'y a pas d'informations sur les
économies de carburant passées, comme
par exemple après le premier achat de
votre véhicule ou que l'information a été
supprimée lorsque les câbles de la
batterie ont été déconnectés, la distance
restante/plage réelle peut différer de la
valeur qui est indiquée.
En cours de conduite
Tableau de bord et affichage
4-19
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Mode de moyenne de consommation de
carburant
Ce mode affiche la moyenne de
consommation de carburant en calculant la
quantité totale de carburant consommé et
la distance totale parcourue depuis que le
véhicule a été acheté, que la batterie a été
branchée après avoir été débranchée, ou
que les données ont été réinitialisées. La
moyenne de consommation de carburant
est calculée puis affichée toutes les
minutes.

Pour effacer les données affichées,
appuyer sur l'interrupteur INFO pendant
plus de 1,5 seconde.
Après avoir appuyé sur l'interrupteur
INFO, - - - L/100 km (- - - mpg) est
affiché pendant 1 minute environ avant
que l'économie de carburant soit
recalculée et affichée.
Mode de consommation actuelle de
carburant
Ce mode affiche la consommation actuelle
de carburant en calculant la quantité de
carburant consommé et la distance
parcourue.

La consommation actuelle de carburant est
calculée puis affichée toutes les 2
secondes.

Lorsque l'on a ralenti à environ 5 km/h (3
mi/h), - - - L/100 km (- - - mpg) est
affiché.
Mode boussole
La direction dans laquelle le véhicule se
déplace est affichée selon un des huit
points cardinaux durant la conduite.

AffichageDirection
NN ord
SS ud
EE st
WO uest
NE Nord-est
NW Nord-ouest
SE Sud-est
SW Sud-ouest
En cours de conduite
Tableau de bord et affichage
4-20
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

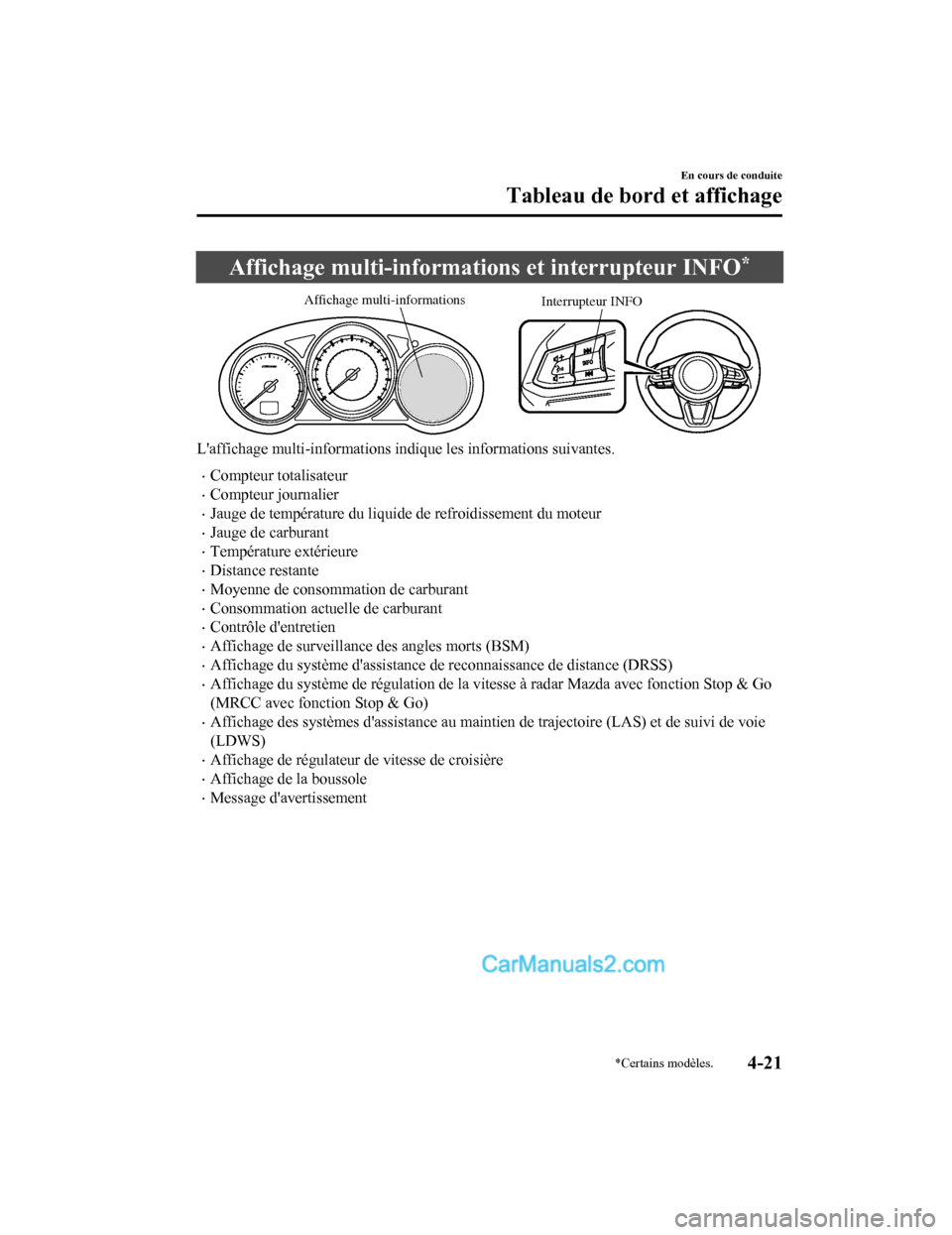

Affichage multi-informations et interrupteur INFO*
Interrupteur INFO
Affichage multi-informations
L'affichage multi-informations indi
que les informations suivantes.
Compteur totalisateur
Compteur journalier
Jauge de température du liquide de refroidissement du moteur
Jauge de carburant
Température extérieure
Distance restante
Moyenne de consommation de carburant
Consommation actuelle de carburant
Contrôle d'entretien
Affichage de surveillance des angles morts (BSM)
Affichage du système d'assistance de reconnaissance de distance (DRSS)
Affichage du système de régulation de la vitesse à radar Mazda avec fonction Stop & Go
(MRCC avec fonction Stop & Go)
Affichage des systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie
(LDWS)
Affichage de régulateur de vitesse de croisière
Affichage de la boussole
Message d'avertissement
En cours de conduite
Tableau de bord et affichage
*Certains modèles.4-21
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Le contenu de l'écran change à chaque appui sur l'interrupteur INFO.
Appuyer sur l'interrupteur INFOAppuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFO Appuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFO Appuyer sur l'interrupteur INFO
Consommation actuelle
de carburant, Compteur
journalier A, Moyenne
de consommation de
carburant, Température
extérieure, Compteur
totalisateur, Distance
restante, Jauge de
carburant
Consommation actuelle
de carburant, Compteur
journalier B, Moyenne
de consommation de
carburant, Température
extérieure, Compteur
totalisateur, Distance
restante, Jauge de
carburant
Jauge de température du
liquide de
refroidissement du
moteur, Contrôle
d'entretien, Température
extérieure, Compteur
totalisateur, Distance
restante, Jauge de
carburant Affichage
i-ACTIVSENSE,
Température extérieure,
Compteur totalisateur,
Distance restante, Jauge
de carburant Boussole, Température
extérieure, Compteur
totalisateur, Distance
restante, Jauge de
carburant Message
d'avertissement,
Température extérieure,
Compteur totalisateur,
Distance restante, Jauge
de carburant
*1
*2
*1: Affiché uniquement lorsqu'un avertissement se déclenche.*2: Affiché uniquement durant la conduite.
En cours de conduite
Tableau de bord et affichage
4-22
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

▼Compteur totalisateur, compteur
journalier et sélecteur de compteur
journalier
Le compteur totalisateur est affiché en
permanence sur l'écran lorsque le contact
est sur ON, et l'écran TRIP A ou TRIP B
peut être affiché en actionnant
l'interrupteur INFO.

Appuyer sur
l'interrupteur INFO Interrupteur INFO
Compteur
totalisateur,
Compteur
journalier A
Compteur
totalisateur,
Compteur
journalier B
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
La distance de conduite pour un intervalle
spécifié est indiquée. Il est possible de
mesurer la distance de deux types
d'intervalles (TRIP A, TRIP B) ainsi que
l'économie moyenne de carburant pour
chacun.

Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.

Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.

Le compteur journalier et la
consommation moyenne de carburant
peuvent être réinitialisés en appuyant sur
l'interrupteur INFO pendant 1,5 seconde
ou plus en étant sur chaque mode.
REMARQUE
Seuls les compteurs journaliers
enregistrent des dixièmes de kilomètre
(mille).
L'enregistrement des compteurs
journaliers sera remis à zéro lorsque:
L'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
Le véhicule atteint 9999,9 km (milles).
En cours de conduite
Tableau de bord et affichage
4-23
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

▼Jauge de température du liquide de
refroidissement du moteur
Affiche la température du liquide de
refroidissement du moteur. La jauge bleue
indique que la température du liquide de
refroidissement du moteur est basse, et la
jauge rouge indique qu'elle est élevée et en
surchauffe.
ATTENTION
Si le voyant de température élevée du
liquide de refroidissement du moteur
(rouge) s'allume, il y a un risque de
surchauffe. Garer immédiatement le
véhicule dans un endroit sûr et prendre des
mesures adaptées. Si le véhicule continue
de rouler, le moteur pourrait être
endommagé.
Se référer à Surchauffe à la page 7-19.
REMARQUE
L'unité de température (Celsius/
Fahrenheit) de la jauge du liquide de
refroidissement du moteur bascule en
conjonction avec l'unité de l'affichage
de la température extérieure.
Se référer à Fonctions de
personnalisation à la page 9-10.
Durant une conduite normale, la
température du liquide de
refroidissement du moteur se stabilise à
100 °C (210 °F) ou inférieur, et la jauge
indique une plage inférieure à 100 °C
(210 °F).
▼ Jauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans le
réservoir lorsque le
contacteur est mis sur
ON. Il est recommandé de garder le
réservoir à plus de 1/4 plein.

Plein
1/4 plein
Vide
Si le niveau de carburant est faible, () et
(
) passent en orange. Faire le plein dès
que possible.
Se référer à Mesures correctives à la page
7-35 .
REMARQUE
Après qu'on ait refait le plein de
carburant, un certain temps pourra être
nécessaire avant que l'indicateur se
stabilise. En outre, il est possible que
l'indicateur dévie lors de la conduite sur
une pente ou dans un virage, en raison
des mouvements du carburant à
l'intérieur du réservoir.
En cours de conduite
Tableau de bord et affichage
4-24
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
