2017 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

▼Technologie de sécu
rité pré-collision
La technologie de sécurité pré-collision est conçue pour aider le conducteur à éviter les
collisions ou à réduire leur gravité dans des situations où elles ne peuvent pas être évitées.
Réduction des dégâts lors de collision dans la gamme basse des vitesses du véhicule
Conduite vers l'avant
Assistance de frein intell igent Ville (SCBS)........................................................... page 4-153
Réduction des dégâts lors des collisions dans la gamme moyenne/élevée des vitesses du
véhicule
Assistance au freinage intell igent (SBS)................................................................. page 4-157
▼Caméras et capteurs
Caméra de détection avant (FSC)
La caméra de détection avant (FSC) détecte les indications de voies et reconnaît les phares,
les feux arrière et les lumières de la ville dur
ant la conduite de nuit. De plus, les véhicules
qui précèdent, les piétons ou les obstacles sont également détectés. Les systèmes suivants
utilisent aussi la caméra de détection avant (FSC).
Système de commande des feux de route (HBC)
Systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS)
Système de reconnaissance des panneaux de signalisation (TSR)
Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop
& Go)
Assistance de frein intelligent Ville (SCBS)
Assistance au freinage intelligent (SBS)
La caméra de détection avant (FSC) est installée en haut du pare-brise près du rétroviseur.
Se référer à Caméra de détection avant (FSC) à la page 4-160.
Capteur radar (avant)
Les fonctions du capteur radar (avant) détectent les ondes radio réfléchies par un véhicule
devant vous qui sont envoyées par le capteur radar. Les systèmes mentionnés ci-dessous
utilisent également le capteur radar (avant).
Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop
& Go)
Système d'assistance de reconnaissance de distance (DRSS)
Assistance au freinage intelligent (SBS)
Le capteur radar (avant) est monté derrière la grille du radiateur.
Se référer à Capteur radar (avant) à la page 4-165.
En cours de conduite
i-ACTIVSENSE
4-97
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Capteurs radar (arrière)
La fonction des capteurs radar (arrière) détecte les ondes radio réfléchies par un véhicule
approchant derrière vous ou par un obstacle sont envoyées par les capteurs radar. Les
systèmes mentionnés ci-dessous utilisent également les capteurs radar (arrière).
Surveillance des angles morts (BSM)
Alerte de circulation transversale à l'arrière (RCTA)
Les capteurs radar (arrière) sont montés à l'in térieur du pare-chocs arrière, un sur chacun des
deux côtés gauche et droit.
Se référer à Capteurs radar (arrière) à la page 4-168.
En cours de conduite
i-ACTIVSENSE
4-98
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Système d'éclairage avant adaptatif (AFS)*
Le système d'éclairage avant adaptatif (AFS) règle automatiquement les faisceaux des
phares vers la gauche ou vers la droite, avec l'aide du volant, lorsque les phares sont activés.
Une anomalie dans le système ou les conditions de fonctionnement sont indiqués par un
avertissement.
Se référer à Voyants/témoins à la page 4-33.
REMARQUE
Il est possible de permuter la fonction Sy stème d'éclairage avant adaptatif (AFS) sur
opérable/inopérable en utilisant la fonction de personnalisation.
Se référer à Fonctions de personnalisation à la page 9-10.
En cours de conduite
i-ACTIVSENSE
*Certains modèles.4-99
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

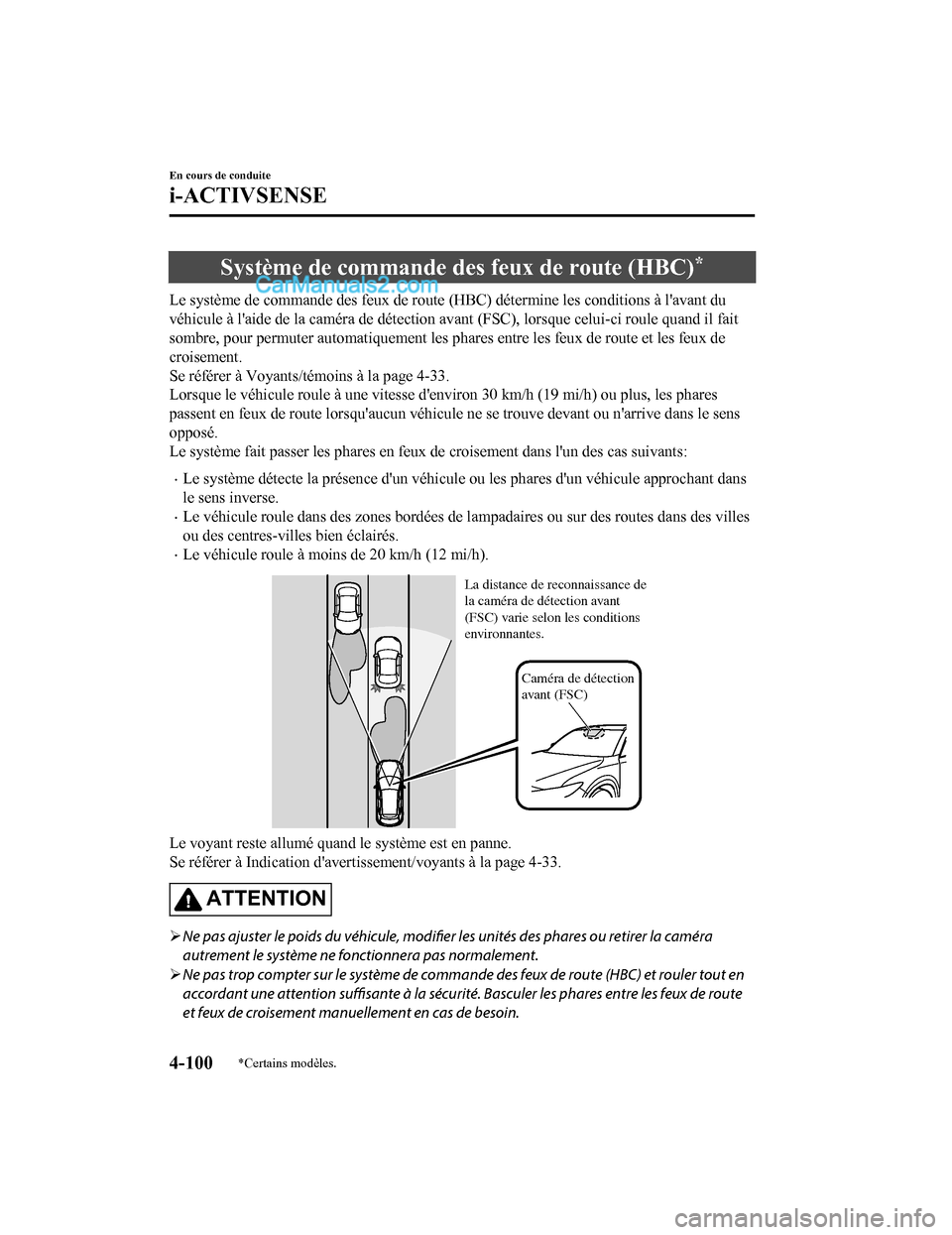

Système de commande des feux de route (HBC)*
Le système de commande des feux de route (HBC) détermine les conditions à l'avant du
véhicule à l'aide de la caméra de détection avant (FSC), lorsque celui-ci roule quand il fait
sombre, pour permuter automatiquement les phares entre les feux de route et les feux de
croisement.
Se référer à Voyants/témoins à la page 4-33.
Lorsque le véhicule roule à une vitesse d'environ 30 km/h (19 mi/h) ou plus, les phares
passent en feux de route lorsqu'aucun véhicule ne se trouve devant ou n'arrive dans le sens
opposé.
Le système fait passer les phares en feux de croisement dans l'un des cas suivants:
Le système détecte la présence d'un véhicule ou les phares d'un véhicule approchant dans
le sens inverse.
Le véhicule roule dans des zones bordées de lampadaires ou sur des routes dans des villes
ou des centres-villes bien éclairés.
Le véhicule roule à moins de 20 km/h (12 mi/h).
Caméra de détection
avant (FSC)
La distance de reconnaissance de
la caméra de détection avant
(FSC) varie selon les conditions
environnantes.
Le voyant reste allumé quand le système est en panne.
Se référer à Indication d'avertissement/voyants à la page 4-33.
ATTENTION

Ne pas ajuster le poids du véhicule, modifier les unités des phares ou retirer la caméra
autrement le système ne fonctionnera pas normalement.
 Ne pas trop compter sur le système de commande des feux de route (HBC) et rouler tout en
accordant une attention
suffisante à la sécurité. Basculer les phares entre les feux de route
et feux de croisement manu ellement en cas de besoin.
En cours de conduite
i-ACTIVSENSE
4-100*Certains modèles.
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

REMARQUE
Dans les conditions suivantes, le délai au bout duquel le système permute les phares. Si le
système ne permute pas les phares de manière appropriée, passer manuellement entre les
feux de route et les feux de croisement selon les conditions de visibilité, ainsi que les
conditions de la route et de la circulation.
Lorsqu'il y a des sources d'éclairage dans la zone, comme des lampadaires, des panneaux
illuminés et des feux de circulation.
Lorsqu'il y a des objets réflecteurs dans la zone environnante, comme des plaques et des
panneaux réflecteurs.
Lorsque la visibilité est réduite dans des conditions de pluie, neige ou brouillard.
Lorsque de la conduite sur des routes vallonnées ou avec des virages serrés.
Lorsque les phares/feux arrière de véhicules devant vous ou sur la voie opposée sont
faibles ou éteints.
Lorsque l'obscurité est suffisante, comme à l'aube ou au crépuscule.
Lorsque le compartiment à bagages est chargé d'objets lourds ou quand les sièges des
passagers arrière sont occupés.
Lorsque la visibilité est réduite parce que les pneus d'un véhicule devant vous projettent
de l'eau sur votre pare-brise.
▼ Pour opérer le système
Le système de commande des feux de
route (HBC) fonctionne pour permuter
automatiquement les phares des feux de
route aux feux de croisement une fois que
le contacteur est mis sur ON et que la
commande des phares est en position
AUTO et feux de route.
Lorsque le système de commande des feux
de route (HBC) détermine qu'il fait sombre
en fonction de la luminosité de la zone
environnante. Dans le même temps, le
témoin du système de commande des feux
de route (HBC) (vert) s'allume sur le
tableau de bord.

En cours de conduite
i-ACTIVSENSE
4-101
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

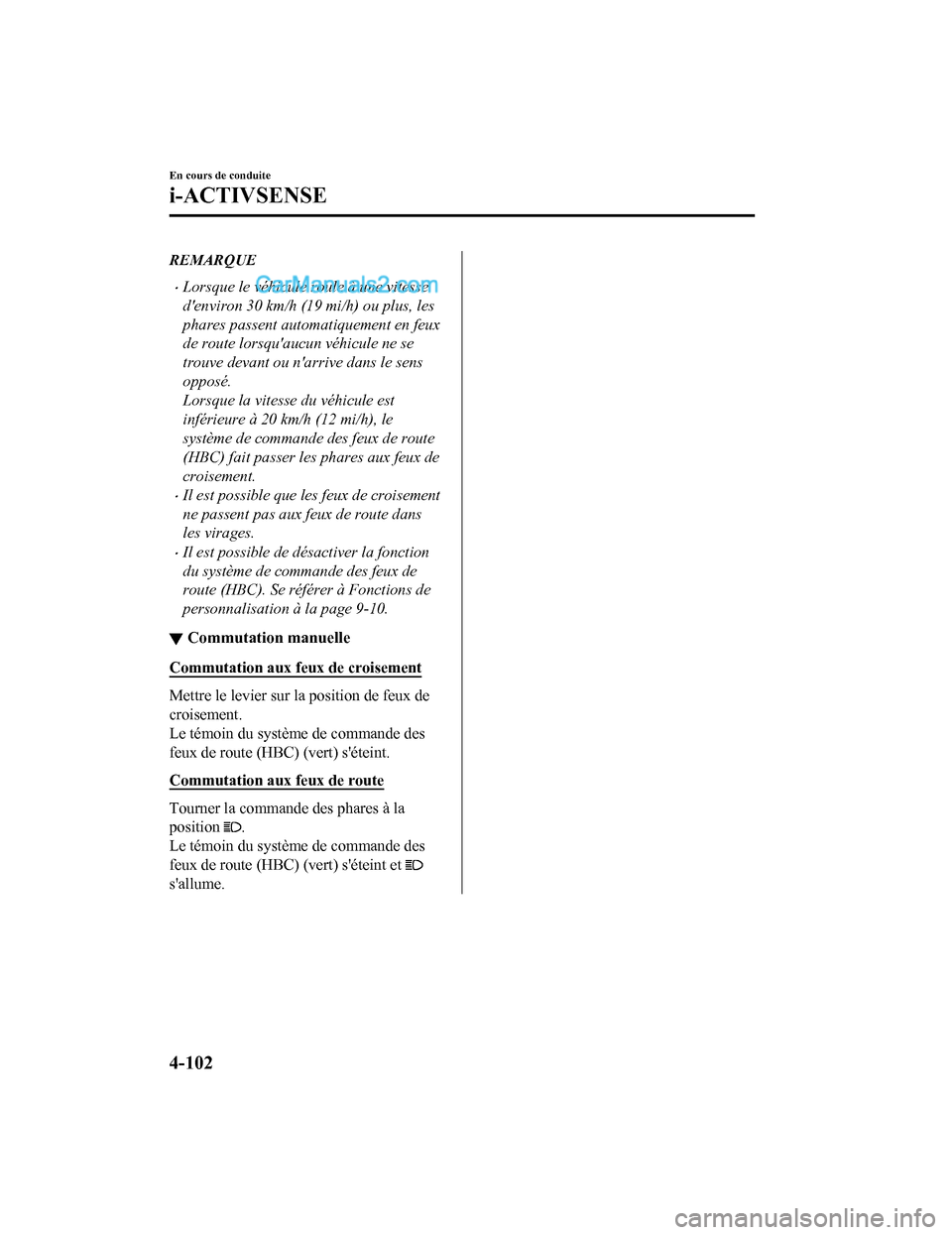

REMARQUE
Lorsque le véhicule roule à une vitesse
d'environ 30 km/h (19 mi/h) ou plus, les
phares passent automatiquement en feux
de route lorsqu'aucun véhicule ne se
trouve devant ou n'arrive dans le sens
opposé.
Lorsque la vitesse du véhicule est
inférieure à 20 km/h (12 mi/h), le
système de commande des feux de route
(HBC) fait passer les phares aux feux de
croisement.
Il est possible que les feux de croisement
ne passent pas aux feux de route dans
les virages.
Il est possible de désactiver la fonction
du système de commande des feux de
route (HBC). Se référer à Fonctions de
personnalisation à la page 9-10.
▼ Commutation manuelle
Commutation aux feux de croisement
Mettre le levier sur la position de feux de
croisement.
Le témoin du système de commande des
feux de route (HBC) (vert) s'éteint.
Commutation aux feux de route
Tourner la commande des phares à la
position
.
Le témoin du système de commande des
feux de route (HBC) (vert) s'éteint et
s'allume.
En cours de conduite
i-ACTIVSENSE
4-102
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

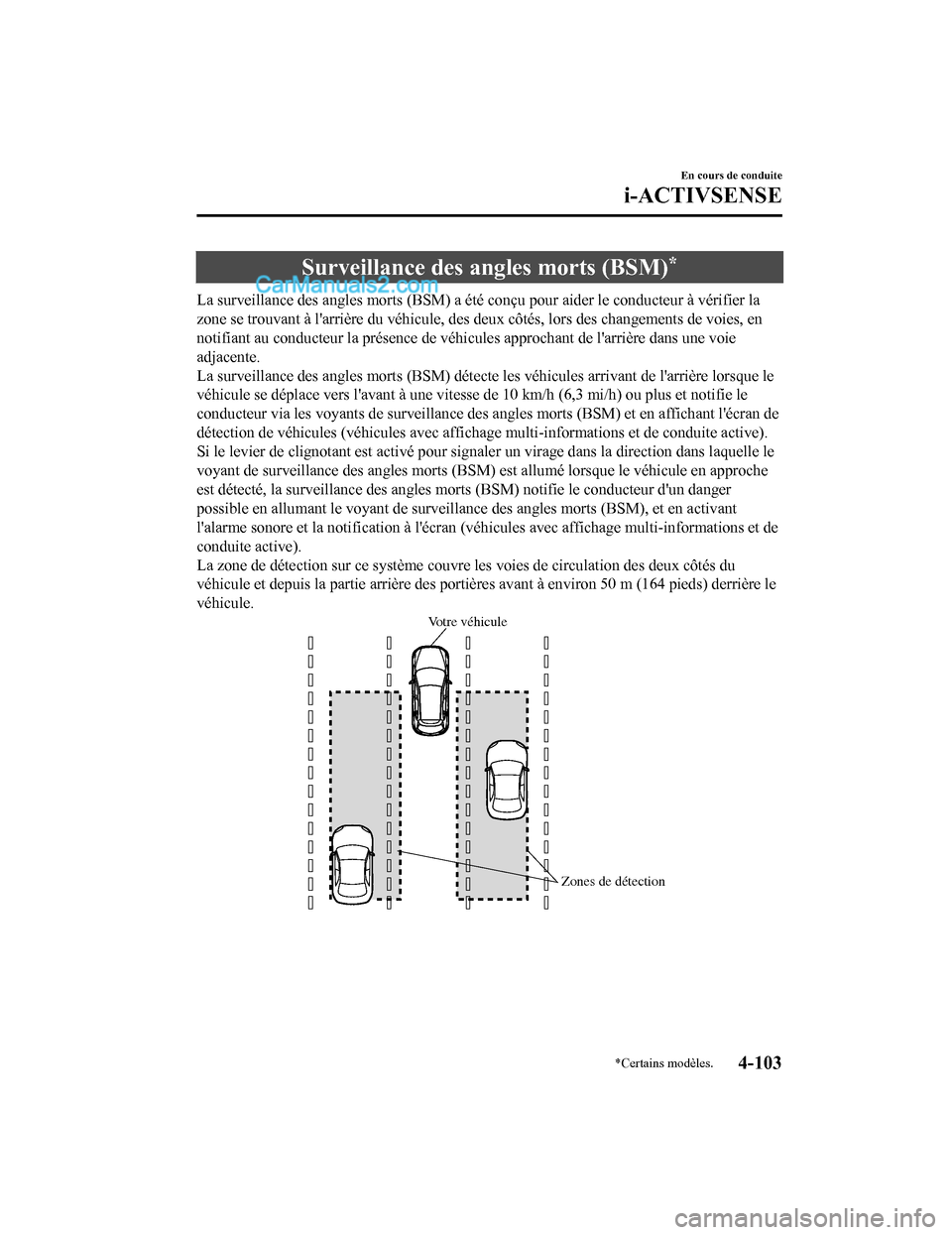

Surveillance des angles morts (BSM)*
La surveillance des angles morts (BSM) a été conçu pour aider le conducteur à vérifier la
zone se trouvant à l'arrière du véhicule, des deux côtés, lors des changements de voies, en
notifiant au conducteur la présence de véhicules approchant de l'arrière dans une voie
adjacente.
La surveillance des angles morts (BSM) détecte les véhicules arrivant de l'arrière lorsque le
véhicule se déplace vers l'avant à une vitesse de 10 km/h (6,3 mi/h) ou plus et notifie le
conducteur via les voyants de surveillance des angles morts (BSM) et en affichant l'écran de
détection de véhicules (véhicules avec affichage multi-informations et de conduite active).
Si le levier de clignotant est activé pour signaler un virage dans la direction dans laquelle le
voyant de surveillance des angles morts (BSM) est allumé lorsque le véhicule en approche
est détecté, la surveillance des angles morts (BSM) notifie le conducteur d'un danger
possible en allumant le voyant de surveillance des angles morts (BSM), et en activant
l'alarme sonore et la notification à l'écran (véhicules avec affichage multi-informations et de
conduite active).
La zone de détection sur ce système couvre les voies de circulation des deux côtés du
véhicule et depuis la partie arrière des portièr es avant à environ 50 m (164 pieds) derrière le
véhicule.
Zones de détection
Votre véhicule
En cours de conduite
i-ACTIVSENSE
*Certains modèles.4-103
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

PRUDENCE
Toujours vérifier la zone environnante visuellement avant
d'effectuer tout changement réel de
voie:
Le système n'est conçu que pour vous aider à vérifier s'il y a des véhicules qui sont derrière
vous lors d'un changement de voie. En raison de certaines limitations de fonctionnement de
ce système, le voyant de surveillance des angles morts (BSM), l'alarme sonore et la
notification
à l'écran peuvent ne pas s'activer ou s'activer avec un retard même si un véhicule se trouve
dans une voie de circulation adjacente. Il s'ag it de votre responsabilité en tant que conducteur
que de vérifier derrière vous.
REMARQUE
La surveillance des angles morts (BSM) fonctionne lorsque toutes les conditions suivantes
sont remplies:
Le contacteur est activé.
Le témoin de système de surveillance des angles morts (BSM) OFF est éteint sur le
tableau de bord.
La vitesse du véhicule est d'au moins 10 km/h (6,3 mi/h).
Il est possible que la surveillance des angles morts (BSM) ne fonctionne pas dans les
circonstances suivantes.
La vitesse du véhicule tombe en dessous de
10 km/h (6,3 mi/h) même si le témoin de
surveillance des angles morts (BSM) OFF est éteint.
Le levier sélecteur est sur marche arrière (R) et le véhicule est en train de faire marche
arrière.
Le rayon de braquage est court (lors des virages serrés ou des intersections).
En cours de conduite
i-ACTIVSENSE
4-104
