2017 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

ATTENTION
Avant d'ouvrir le hayon, retirer toute
accumulation de neige et de glace qui se
trouverait dessus. Sinon, le hayon
pourrait se fermer sous le poids de la
neige et de la glace, résultant en des
blessures.
 Soyez prudent lors de l'ouverture/
fermeture du hayon lors de vents très
forts. Si une forte rafale de vent souffle
contre le hayon, elle pourrait le fermer
soudainement, résultant en des
blessures.
 Ouvrir complètement le hayon et
s'assurer qu'il reste ouvert. Si vous
n'ouvrez le hayon que partiellement, il
pourrait se refermer brutalement en
raison de vibrations ou de rafales de vent
et causer des blessures.
 Lors du chargement ou déchargement
des bagages dans le compartiment à
bagages, éteignez le moteur. Sinon, vous
pourriez être brûlé par la chaleur des gaz
d'échappement.
Faites attention à ne pas appliquer de
force excessive au vérin amortisseur sur
le hayon, comme en posant la main sur
le vérin. Sinon, le vérin amortisseur peut
se plier et
affecter le fonctionnement du
hayon.
Vérin amortisseur
 Ne pas modifier ou remplacer le vérin
amortisseur du hayon. S'adresser à un
concessionnaire agréé Mazda si un vérin
amortisseur de hayon est déformé ou
endommagé par exemple à la suite d'une
collision ou en cas d'autres problèmes.
▼ Ouverture et fermeture du hayon
Ouverture du hayon à l'aide du système
d'ouverture électrique du hayon
Pour déverrouiller les portières et le
hayon, puis appuyer sur le système
d'ouverture électrique du hayon, soulever
le hayon lorsque le loquet est libéré.
Avant de conduire
Portières et serrures
3-23
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

Pour l'utilisation du hayon électrique, se
référer à hayon électrique page 3-25.
Système d'ouverture
électrique du hayon
REMARQUE
(Avec la fonction avancée à
télécommande)
Un hayon verrouillé peut aussi être
ouvert tandis que l'on est muni de la clé.
Lors de l'ouverture du hayon avec les
portières et le hayon verrouillés, le
relâchement de la gâche du hayon peut
nécessiter plusieurs secondes une fois
qu'on a appuyé sur l'ouverture
électrique du hayon.
Il est possible de fermer le hayon
lorsque les portières sont verrouillées à
l'aide de la clé laissée dans le véhicule.
Cependant, afin de ne pas enfermer la
clé dans le véhicule, il est possible
d'ouvrir le hayon en appuyant sur le
système d'ouverture électrique du
hayon. Si le hayon ne peut pas être
ouvert malgré cette procédure, le
refermer tout d'abord complètement
puis appuyer sur l'ouverture électrique
du hayon pour l'ouvrir complètement.
Lorsque la gâche du hayon est relâchée
en appuyant sur l'ouverture électrique
du hayon, celui-ci se soulève
légèrement. Si le hayon n'a pas
fonctionné depuis un certain temps, il ne
peut pas être levé.
Pour l'ouvrir
Appuyer à nouveau sur l'ouverture
électrique du hayon.
Pour le fermer
Pour fermer le hayon à partir de la
position légèrement soulevée,
commencer par l'ouvrir en appuyant sur
le système d'ouverture électrique du
hayon, puis attendre 1 seconde ou plus,
puis fermer le hayon.
Une alarme indiquée dans le tableau de
bord avertit le conducteur que le hayon
n'est pas complètement fermé.
Si la batterie du véhicule est déchargée
ou s'il y a une anomalie du système
électrique et que le hayon ne peut pas
être déverrouillé, il est possible de
l'ouvrir en effectuant la procédure
d'urgence.
Se référer à Lorsqu'il n'est pas possible
d'ouvrir le hayon à la page 7-50.
Fermeture du hayon
Abaisser doucement le hayon à l'aide de la
cavité de poignée du hayon, puis pousser
dessus à deux mains pour le fermer.
Ne pas le claquer. Tirer le hayon vers le
haut pour s'assurer qu'il est bien verrouillé.
Avant de conduire
Portières et serrures
3-24
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Pour l'utilisation du hayon électrique, se
référer à hayon électrique page 3-25.
Cavité de poignée
du hayon
REMARQUE
S'assurer que le hayon est bien fermé.
Pour le hayon, le déplacer sans appuyer
sur le système d'ouverture électrique du
hayon pour vérifier qu'il n'a pas été laissé
entrouvert.
▼Hayon électrique*
Le hayon électrique s'ouvre/se ferme
électriquement en utilisant les commandes
dans le véhicule ou sur la télécommande
du système d'ouverture.
PRUDENCE
Surveiller le hayon électrique pendant qu'il
s'ouvre ou se ferme et vous assurer qu'il se
ferme complètement:
Il est dangereux d'ouvrir ou de fermer le
hayon électrique sans surveillance. À cause
d'obstacles non vus et du dispositif de
sécurité, le hayon peut ne pas se refermer
complètement et, si personne ne s'en
aperçoit, entraîner une blessure grave voire
mortelle si un passager venait à tomber du
véhicule.
Toujours vous assurer que la zone qui
entoure le hayon ne contient pas d'obstacle
avant de l'activer.
Toujours s'assurer que la zone autour du
hayon électrique ne présente pas de
danger avant de l'actionner
électriquement.
Il est dangereux de ne pas vérifier qu'il n'y
ait personne dans la zone autour du hayon
avant d'actionner celui-ci à l'aide de
l'interrupteur du hayon électrique ou de la
touche du système d'ouverture à
télécommande. Une personne risquerait de
se trouver coincée entre le hayon et un
objet gênant lors de l'ouverture électrique
du hayon, ou entre le hayon et le véhicule
lors de sa fermeture électrique, ce qui
pourrait causer un accident et de graves
blessures.
Ne jamais autoriser les enfants à utiliser le
système du hayon électrique:
Il est dangereux de laisser les enfants
utiliser l'interrupteur du hayon électrique et
le système d'ouverture à télécommande.
Les enfants ne sont pas conscients que les
gens peuvent se faire coincer les doigts et
les mains lorsque le hayon est en
mouvement. Si le cou,
la tête ou les mains
d'une personne se trouvent coincées dans
une portière qui se ferme, des blessures
graves ou mortelles pourraient s'ensuivre.
Avant de conduire
Portières et serrures
*Certains modèles.3-25
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

ATTENTION
Lorsque vous refermez le hayon
électrique, s'assurer qu'il n'y a pas de
matières étrangères autour de la gâche.
Si des matières étrangères bloquent la
gâche, le hayon risque de ne pas se
fermer correctement.
Gâche
Ne pas installer des accessoires sur le
hayon électrique autres que les
accessoires spécifiés. Autrement il ne
pourra pas être ouvert/fermé
automatiquement et cela pourrait
entraîner une panne.
 Faire bien attention lorsqu'on fait passer
le hayon électrique du mode de
fonctionnement électrique au mode
manuel. Le hayon électrique risquerait de
s'ouvrir/se fermer inopinément selon sa
position, et des blessures pourraient
s'ensuivre.
REMARQUE
Ne pas forcer inutilement sur le hayon
électrique pendant l'ouverture/fermeture
électrique. Forcer inutilement sur le
hayon pourrait automatiquement
modifier la direction du mouvement.
Ceci pourrait aussi causer une panne.
Le hayon électrique peut ne pas
s'ouvrir/se fermer électriquement si le
véhicule est garé sur un terrain en
pente, si il y a un vent fort ou si il est
chargé de neige.
Si un fusible du système de hayon
électrique a sauté, il est impossible
d'ouvrir le hayon en utilisant
l'interrupteur du hayon électrique ou
l'ouverture électrique du hayon. Utiliser
le levier d'urgence pour ouvrir le hayon.
Fermer entièrement le hayon électrique
avant de débrancher la batterie du
véhicule. Si la batterie est débranchée
lorsque le hayon est ouvert, celui-ci ne
peut pas être ouvert ou fermé une fois la
batterie rebranchée. Si cela se produit,
fermer complètement le hayon
manuellement pour restaurer la fonction
d'ouverture/de fermeture entièrement
automatique.
Si le système détecte un poids sur le
hayon lors de son ouverture électrique,
comme celui causé par de la neige, un
bip s'active trois fois puis le hayon
s'arrête avant de retourner à sa position
initiale.
Si le hayon est chargé de neige, enlever
a neige avant de faire fonctionner le
hayon.
Commande via la télécommande
Appuyer sur la touche du hayon électrique
pendant une seconde ou plus. Les feux de
détresse vont clignoter deux fois et le
hayon s'ouvre/se ferme complètement
après le bip sonore.
Se référer à Télécommande à la page 3-4.
REMARQUE
Lorsque le contacteur est mis sur ON,
l’émetteur ne fonctionne pas.
Avant de conduire
Portières et serrures
3-26
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Lorsque le hayon est ouvert avec la
touche de hayon électrique de la
télécommande, le hayon peut être ouvert
même s'il est verrouillé.
Si le bouton du hayon électrique sur la
télécommande est enfoncé pendant
l'ouverture ou la fermeture électrique du
hayon, un bip sonore retentit et le hayon
s'arrête. En appuyant de nouveau sur le
bouton du hayon électrique, le
mouvement du hayon s'inverse.
Fonctionnement à l'aide d'un
interrupteur
Conditions de fonctionnement
Ouverture du hayon
Si le véhicule remplit toutes les conditions
de fonctionnement suivantes, il est
possible d'ouvrir le hayon électrique en
utilisant la fonction électrique.
Toutes les portières et le hayon sont
déverrouillés.
Le contacteur est positionné sur OFF ou
le levier sélecteur est positionné sur P et
le contacteur sur ON.
Fermeture du hayon
Le contacteur est positionné sur OFF ou
le levier sélecteur est positionné sur P et
le contacteur sur ON.
REMARQUE
Si le véhicule roule avec le levier
sélecteur placé dans une autre position
que P et que le hayon est ouvert ou
fermé électriquement, le mouvement du
hayon est le suivant :
Pendant l'ouverture électrique
L'avertisseur sonore retentit et le
mouvement du hayon s'inverse
automatiquement avant de se fermer.
Lorsque le levier sélecteur est
positionné sur P, il est possible de
reprendre l’opération du hayon
électrique à l'aide des interrupteurs.
Pendant la fermeture électrique
L'avertisseur sonore retentit, mais le
hayon continue de se fermer.
Opération depuis le siège conducteur
(Pour l'ouverture/la fermeture)
Appuyer sur l'interrupteur du hayon
électrique pendant environ une seconde ou
plus pendant que le hayon est en position
ouverte/fermée complète. Les feux de
détresse vont clignoter deux fois et le
hayon s'ouvre/se ferme complètement
après le bip sonore.
Interrupteur du hayon
électrique
Opération depuis l'extérieur (Pour
l'ouverture)
Appuyer sur le système d'ouverture
électrique du hayon, puis soulever le
hayon. Les feux de détresse vont clignoter
deux fois et le hayon s'ouvre
automatiquement après le bip sonore.
Avant de conduire
Portières et serrures
3-27
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

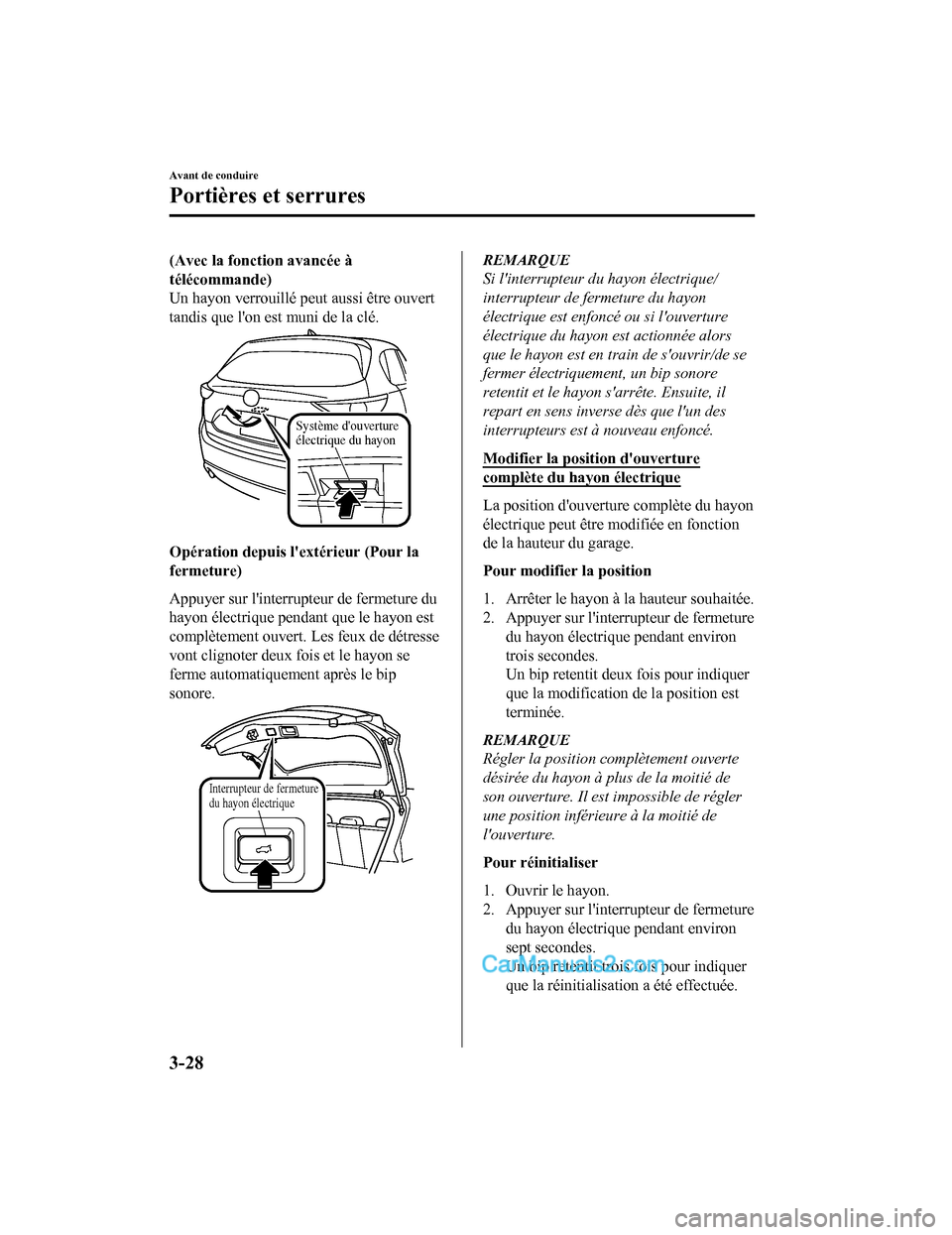

(Avec la fonction avancée à
télécommande)
Un hayon verrouillé peut aussi être ouvert
tandis que l'on est muni de la clé.
Système d'ouverture
électrique du hayon
Opération depuis l'extérieur (Pour la
fermeture)
Appuyer sur l'interrupteur de fermeture du
hayon électrique pendant que le hayon est
complètement ouvert. Les feux de détresse
vont clignoter deux fois et le hayon se
ferme automatiquement après le bip
sonore.
Interrupteur de fermeture
du hayon électrique
REMARQUE
Si l'interrupteur du hayon électrique/
interrupteur de fermeture du hayon
électrique est enfoncé ou si l'ouverture
électrique du hayon est actionnée alors
que le hayon est en train de s'ouvrir/de se
fermer électriquement, un bip sonore
retentit et le hayon s'arrête. Ensuite, il
repart en sens inverse dès que l'un des
interrupteurs est à nouveau enfoncé.
Modifier la position d'ouverture
complète du hayon électrique
La position d'ouverture complète du hayon
électrique peut être modifiée en fonction
de la hauteur du garage.
Pour modifier la position
1. Arrêter le hayon à la hauteur souhaitée.
2. Appuyer sur l'interrupteur de fermeture
du hayon électrique pendant environ
trois secondes.
Un bip retentit deux fois pour indiquer
que la modification de la position est
terminée.
REMARQUE
Régler la position complètement ouverte
désirée du hayon à plus de la moitié de
son ouverture. Il est impossible de régler
une position inférieure à la moitié de
l'ouverture.
Pour réinitialiser
1. Ouvrir le hayon.
2. Appuyer sur l'interrupteur de fermeturedu hayon électrique pendant environ
sept secondes.
Un bip retentit trois fois pour indiquer
que la réinitialisation a été effectuée.
Avant de conduire
Portières et serrures
3-28
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

REMARQUE
Environ 3 secondes après avoir appuyé
sur l'interrupteur, un bip sonore retentit
2 fois pour indiquer que la position
d'ouverture complète du hayon a changé.
Maintenir l'interrupteur enfoncé pendant
environ 7 secondes pour terminer la
réinitialisation.
Dispositif de sécurité
Lorsque le hayon électrique est en train de
s'ouvrir ou de se fermer électriquement et
que le système détecte une personne ou un
objet dans sa trajectoire, le hayon se
déplace automatiquement dans la direction
inverse et s'arrête.
PRUDENCE
Toujours vérifier la zone autour du hayon
électrique avant l'ouverture ou la
fermeture:
Ne pas contrôler la présence d'occupants et
d'objets autour du hayon électrique avant
de l'ouvrir/fermer est dangereux. Le
dispositif de sécurité a été conçu pour éviter
que quelque chose obstruant la trajectoire
du hayon ne se retrouve coincé. Le système
peut ne pas détecter certains objets qui se
trouvent sur la trajectoire du hayon, selon
leurs formes et positions. Néanmoins, si la
fonction de sécurité détecte une
obstruction et déplace le hayon dans la
direction inverse, un occupant se trouvant
dans la trajectoire du hayon pourrait être
gravement blessé.
ATTENTION
Des capteurs sont installés des deux cotés
du hayon électrique. Faites bien attention
de ne pas égratigner ou endommager les
capteurs avec des objets pointus. Cela
pourrait empêcher le hayon électrique de
s'ouvrir/se fermer automatiquement. Par
ailleurs, si le capteur est endommagé
pendant la fermeture automatique du
hayon, le système s'arrête.
Capteur
REMARQUE
Le dispositif de sécurité n'est pas actionné
pendant l'opération de fermeture facile
lorsque le hayon électrique se trouve entre
la position quasiment fermée et la position
complètement fermée.
Lorsque le hayon électrique est en train de
s'ouvrir ou de se fermer et qu'un obstacle
est détecté, un bip sonore retentit, le hayon
se déplace dans la direction inverse et
s'arrête.
Easy Closure du hayon
La fonction Easy Closure est un système
qui ferme le hayon complètement à partir
de la position quasiment fermée.
Ce système fonctionne également lorsque
le hayon est fermé manuellement.
Avant de conduire
Portières et serrures
3-29
CX-5_8FN2-FC-16L_Edition22017-3-16 16:10:56

PRUDENCE
Lors de la fermeture du hayon, s'assurer de
garder les mains et les doigts éloignés du
hayon:
Il est dangereux de placer les mains ou les
doigts près du hayon car celui-ci se ferme
automatiquement à partir de la position
quasiment fermée; les mains ou les doigts
pourraient alors être coincés et entraînant
une blessure.
REMARQUE
Si le dispositif d'ouverture électrique du
hayon est appuyé alors que la fonction
de fermeture facile est utilisée, il est
possible d'ouvrir le hayon.
Si le hayon est ouvert/fermé
répétitivement pendant une courte
période de temps, la fonction de
fermeture facile peut ne pas fonctionner.
Attendre environ 2 secondes et essayer
de nouveau.
Avant de conduire
Portières et serrures
3-30
CX-5_8FN2-FC-16L_Edition22017-3-16 16:10:56
