Tous les pneus doivent être de taille,
fabricant, marque et conception de
bande de roulement identiques. Ceci est
particulièrement important lors de
l'installation de pneus à neige ou autres
types de pneus pour l'hiver.
Ne pas utiliser des pneus usés avec des
pneus neufs.
Vérifier les pressions de gonflage aux
intervalles recommandés et régler à la
pression spécifiée.
REMARQUE
Vérifier l'étiquette de pressions de
gonflage des pneus collée sur le cadre de
la portière du conducteur, pour la
pression de gonflage correcte.
S'assurer de doter le véhicule le roues
d'origine de taille spécifiée, sur toutes
les roues. Le système de AWD est
calibré pour que les quatre roues aient
les mêmes dimensions.
Chaînes à neige
N'installer des chaînes que sur les roues
avant.
Ne pas utiliser de chaînes de pneus sur
les roues arrière.
Ne pas dépasser 30 km/h (19 mi/h) avec
les chaînes à neige installées.
Ne jamais conduire avec des chaînes sur
des routes qui ne sont pas recouvertes de
beige ou de glace.
▼ Remorquage
Si le véhicule requiert un remorquage, le
faire remorquer avec les quatre roues
complètement soulevées du sol.
Se référer à Description du remorquage à
la page 7-21.
En cours de conduite
i-ACTIV AWD
4-94
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

Quand il y a une pente raide derrière le véhicule
Lorsqu'il y a une pente raide montante (ou descendante) derrière le véhicule, l'objet affiché à
l'écran apparaît plus loin (ou plus près en cas de pente descendante) qu'il ne l'est en réalité.
A
AB
B
L'objet apparaît
plus loin qu'il
ne l'est en
réalité
Position réelle de
l'objet
Position réelle de l'objet
Position de l'objet
à l'écran
A: Distance entre le véhicule et l'objet à l'écran.
B: Distance réelle entre le véhicule et l'objet. Position de l'objet
à l'écranL'objet
apparaît plus
proche qu'il ne
l'est en réalité
Objet en trois dimensions à l'arrière du véhicule
Comme les lignes de guidage de distance sont affichées sur la base d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
A
A
C B
CB
(Distance réelle) B>C=A
Distance détectée sur l’écran A>B>C (Affichage à l'écran)
(Condition réelle)
En cours de conduite
Écran de rétrovision
4-187
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours être
gonflés aux pressions de gonflage
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:
Le fait de conduire avec des pneus de type
différent est dangereux. Cela peut entraîner
une mauvaise maniabilité et de mauvaises
performances de freinage; et cela peut
entraîner une perte de contrôle du véhicule.
Sauf lors de l'utilisation limitée de la roue
de secours à usage temporaire, n'utiliser
que des pneus du même type (radiaux,
ceinturés à carcasse diagonale, à carcasse
diagonale) sur les quatre roues.
Utilisation des pneus de taille incorrecte:
L'utilisation de pneus de dimensions autres
que celles recommandées pour les
véhicules Mazda (page 9-8) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la garde au
sol, le passage de roue et l'indication du
compteur de vitesse. Ceci peut entraîner un
accident. N'utiliser que des pneus de
dimensions spécifiées pour le véhicule.
▼ Pression de gonflage des pneus
PRUDENCE
Toujours garder les pneus
gonflés à la
pression correcte:
Un sur-gonflage ou un sous-gonflage des
pneus est dangereux. Une mauvaise tenue
de route ou une défaillance soudaine des
pneus peut causer un grave accident.
Se référer à Pneus à la page 9-8.
Utiliser seulement un bouchon de la valve
Mazda d'origine:
Il est dangereux d'utiliser une pièce non
d'origine, car la pression de gonflage de
pneu correcte ne pourra pas être
maintenue si la valve de pneu est
endommagée. Si l'on conduit le véhicule
dans cet état, la pression de gonflage de
pneu diminuera, et un accident grave
risquera de s'ensuivre. Ne pas utiliser de
pièce qui ne soit pas une pièce Mazda
d'origine pour le bouchon de valve.
Les pressions de gonflage de tous les
pneus (y compris le pneu de la roue de
secours) doivent être contrôlées tous les
mois, lorsque les pneus sont froids. Les
pressions recommandées doivent être
respectées si l'on veut obtenir une conduite
et une tenue de route optimale ainsi qu'une
usure minimale des pneus.
Se référer au tableau de gonflage des
pneus (page 9-8).
REMARQUE
Vérifier toujours la pression des pneus
lorsqu'ils sont froids.
Lorsque les pneus sont chauds, les
pressions de gonflage dépassent
généralement les valeurs
recommandées. Ne pas dégonfler les
pneus, pour ajuster la pression,
lorsqu'ils sont chauds.
Entretien
Entretien réalisable par le propriétaire
6-41
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

ATTENTION
Ne pas monter de pneu à neige ou
normal sur la jante de la roue de secours
à usage temporaire. Ces pneus ne
s'adapteront pas et cela risque
d'endommager la jante et le pneu.
 La roue de secours à usage temporaire a
une surface de roulement de moins de
5.000 km (3.000 milles). La surface de
roulement pourrait être encore plus
courte selon les conditions de conduite.
 L'utilisation de la roue de secours à usage
temporaire doit être limitée, cependant,
si le témoin d'usure apparaît en travers
de la chape, remplacer cette roue par
une roue de secours temporaire du
même type (page 6-43).
REMARQUE
Les pneus s'abîment avec le temps, même
si on ne les utilise pas pour rouler sur la
route. Il est généralement recommandé de
remplacer les pneus lorsqu'ils sont vieux
de 6 ans ou plus. La chaleur causée par
l'utilisation en climat chaud ou sous
conditions de forte charge peut accélérer
le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours
quand on remplace les autres pneus, car le
pneu de la roue de secours vieillit aussi.
La date de fabrication du pneu (semaine et
année) est indiquée par un numéro à 4
chiffres.
Se référer à Étiquetage des pneus à la
page 8-30.
▼ Remplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions non
spécifiées pour ce véhicule est dangereuse.
Cela peut affecter le freinage et la conduite,
ce qui peut causer une perte de contrôle du
véhicule et un accident.
ATTENTION
Une roue de dimension autre que celle
spécifiée
peut
affecter:
 Ajustement du pneu
 Durée de vie de la roue et du roulement
de roue
 Garde au sol
 Espace nécessaire à la chaîne
 Indication du compteur de vitesse
 Alignement des phares
 Hauteur des pare-chocs
 Système de surveillance de pression des
pneus
*
REMARQUE
En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport (déport interne/
externe), à la roue d'origine.
Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.

Entretien
Entretien réalisable par le propriétaire
6-44*Certains modèles.
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

REMARQUE
Reportez-vous à l'introduction à la (page 6-2) pour ce qui concerne la responsabilité du
propriétaire en matière de protection de votre investissement.
▼Contenances
(Quantités approximatives)
Dénomination
Capacité
Huile moteur SKYACTIV-G
2.0
Avec remplacement du filtre à
huile
4,2 litres (4,4 US qt, 3,7 Imp qt)
Sans remplacement du filtre à
huile 4,0 litres (4,2 US qt, 3,5 Imp qt)
SKYACTIV-G
2.5 Avec remplacement du filtre à
huile
4,5 litres (4,8 US qt, 4,0 Imp qt)
Sans remplacement du filtre à
huile 4,3 litres (4,5 US qt, 3,8 Imp qt)
Liquide de refroi-
dissement SKYACTIV-G
2.0
Boîte de vitesses manuelle 7,0 litres (7,4 US qt, 6,2 Imp qt)
Boîte de vitesses automatique 7,6 litres (8,0 US qt, 6,7 Imp qt)
SKYACTIV-G
2.5 États-Unis et Canada
7,4 litres (7,8 US qt, 6,5 Imp qt)
Mexique 7,7 litres (8,1 US qt, 6,8 Imp qt)
Huile de boîte de vitesses manuelle 1,65 litres (1,74 US qt, 1,45 Imp qt)
Liquide de boîte de vitesses automatique 7,8 litres (8,2 US qt, 6,9 Imp qt)
Huile de boîte de transfert 0,45 litres (0,48 US qt, 0,40 Imp qt)
Huile de différentiel arrière 0,35 litres (0,37 US qt, 0,31 Imp qt)
Réservoir de car-
burant 2WD
56,0 litres (14,8 US gal, 12,3 Imp gal)
AWD 58,0 litres (15,3 US gal, 12,8 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
▼Dimensions
Dénomination
Spécifications du véhicule
Longueur hors tout 4.550 mm (179,1 po.)
Largeur hors tout 1.840 mm (72,4 po.)
Hauteur hors tout 1.675 mm (65,9 po.)
Voie avant Véhicule avec roues en
acier stylisé de 17 pouces
1.586 mm (62,4 po.)
Véhicule avec roues en alu-
minium de 17 pouces 1.596 mm (62,8 po.)
Véhicule avec roues en alu-
minium de 19 pouces 1.596 mm (62,8 po.)
Spécifications
Spécifications
9-5
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

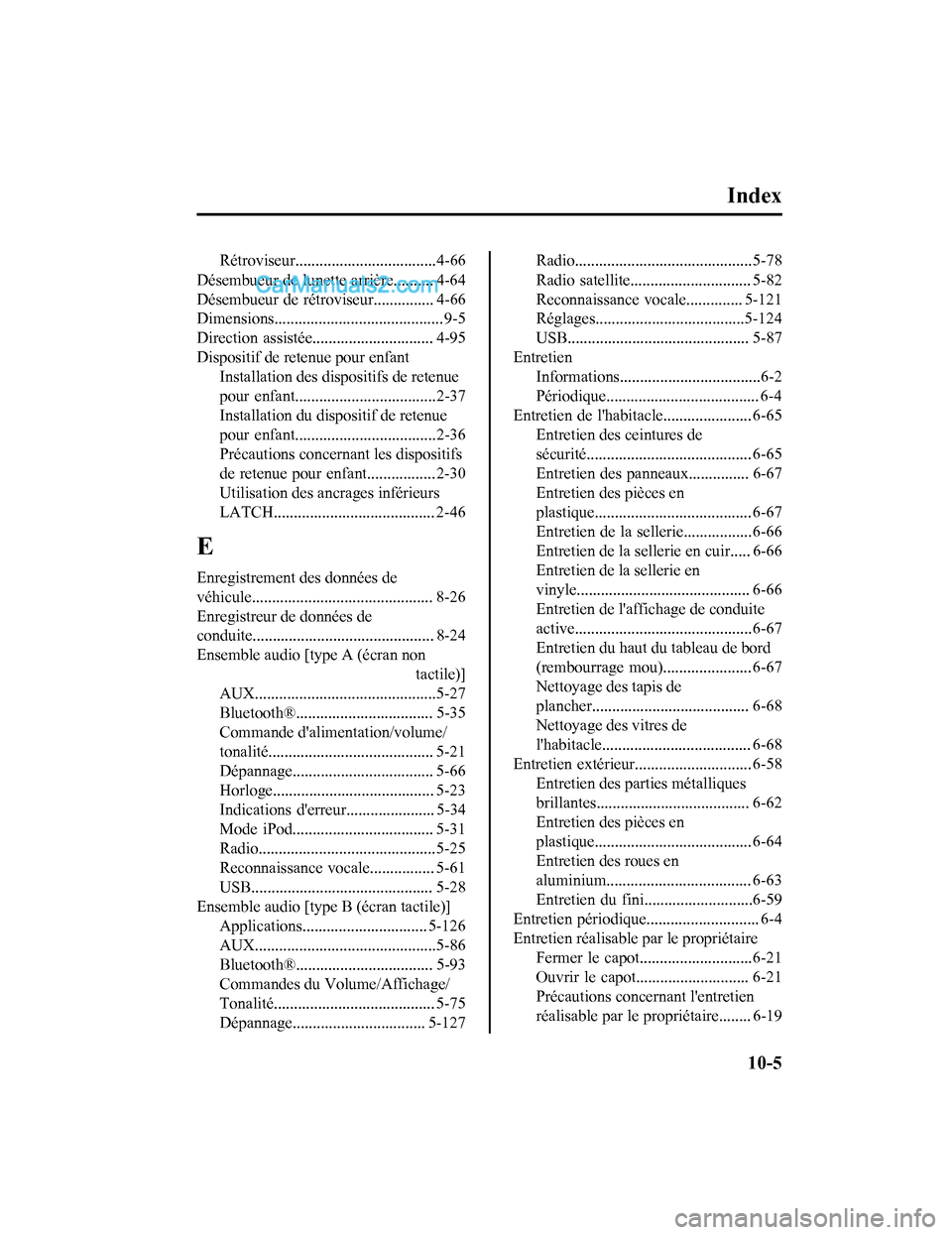

Index
Rétroviseur...................................4-66
Désembueur de lunette arrière.......... 4-64
Désembueur de rétroviseur............... 4-66
Dimensions.......................................... 9-5
Direction assistée.............................. 4-95
Dispositif de retenue pour enfant Installation des dispositifs de retenue
pour enfant............. ......................2-37
Installation du dispositif de retenue
pour enfant............. ......................2-36
Précautions concernant les dispositifs
de retenue pour enfa nt................. 2-30
Utilisation des ancrages inférieurs
LATCH........................................ 2-46
E
Enregistrement des données de
véhicule............................................. 8-26
Enregistreur de données de
conduite........ .............................. ....... 8-24
Ensemble audio [type A (écran non tactile)]
AUX.............................................5-27
Bluetooth®.................................. 5-35
Commande d'alimentation/volume/
tonalité......................................... 5-21
Dépannage................................... 5-66
Horloge........................................ 5-23
Indications d'erreur...................... 5-34
Mode iPod................................... 5-31
Radio............................................5-25
Reconnaissance vocal e................ 5-61
USB............................................. 5-28
Ensemble audio [type B (écran tactile)] Applications............................... 5-126
AUX.............................................5-86
Bluetooth®.................................. 5-93
Commandes du Volume/Affichage/
Tonalité........................................ 5-75
Dépannage................................. 5-127
Radio............................................5-78
Radio satellite.............................. 5-82
Reconnaissance vocale.............. 5-121
Réglages.....................................5-124
USB............................................. 5-87
Entretien Informations...................................6-2
Périodique...................................... 6-4
Entretien de l'habitacle...................... 6-65 Entretien des ceintures de
sécurité......................................... 6-65
Entretien des panneaux............... 6-67
Entretien des pièces en
plastique....................................... 6-67
Entretien de la sellerie................. 6-66
Entretien de la sell erie en cuir..... 6-66
Entretien de la sellerie en
vinyle........................................... 6-66
Entretien de l'affichage de conduite
active............................................6-67
Entretien du haut du tableau de bord
(rembourrage mou)... ................... 6-67
Nettoyage des tapis de
plancher....................................... 6-68
Nettoyage des vitres de
l'habitacle..................................... 6-68
Entretien extérieur... .......................... 6-58
Entretien des parties métalliques
brillantes...................................... 6-62
Entretien des pièces en
plastique....................................... 6-64
Entretien des roues en
aluminium.................................... 6-63
Entretien du fini...........................6-59
Entretien périodique... ......................... 6-4
Entretien réalisable par le propriétaire Fermer le capot............................6-21
Ouvrir le capot..... ....................... 6-21
Précautions concernant l'entretien
réalisable par le propriétaire........ 6-19
10-5
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
