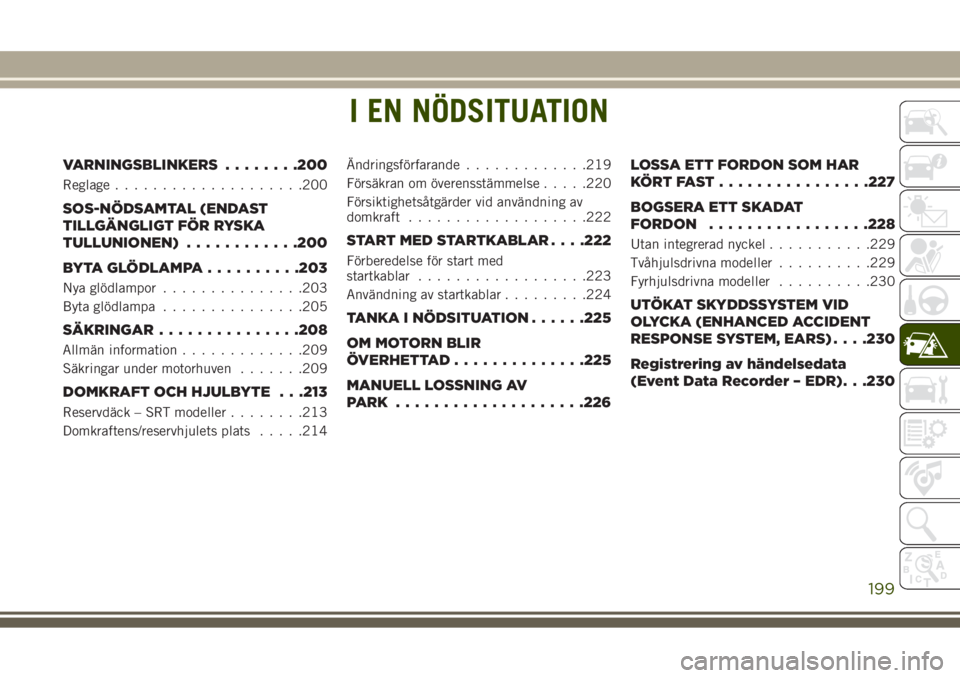

2017 JEEP GRAND CHEROKEE Drift- och underhållshandbok (in Swedish)

I EN NÖDSITUATION
VARNINGSBLINKERS........200
Reglage....................200
SOS-NÖDSAMTAL (ENDAST
TILLGÄNGLIGT FÖR RYSKA
TULLUNIONEN)............200
BYTA GLÖDLAMPA..........203
Nya glödlampor...............203
Byta glödlampa...............205
SÄKRINGAR...............208
Allmän information.............209
Säkringar under motorhuven.......209
DOMKRAFT OCH HJULBYTE . . .213
Reservdäck – SRT modeller........213
Domkraftens/reservhjulets plats.....214Ändringsförfarande.............219
Försäkran om överensstämmelse.....220
Försiktighetsåtgärder vid användning av
domkraft...................222
START MED STARTKABLAR. . . .222
Förberedelse för start med
startkablar..................223
Användning av startkablar.........224
TANKA I NÖDSITUATION......225
OM MOTORN BLIR
ÖVERHETTAD..............225
MANUELL LOSSNING AV
PARK ....................226LOSSA ETT FORDON SOM HAR
KÖRTFAST................227
BOGSERA ETT SKADAT
FORDON.................228
Utan integrerad nyckel...........229
Tvåhjulsdrivna modeller..........229
Fyrhjulsdrivna modeller..........230
UTÖKAT SKYDDSSYSTEM VID
OLYCKA (ENHANCED ACCIDENT
RESPONSE SYSTEM, EARS). . . .230
Registrering av händelsedata
(Event Data Recorder – EDR). . .230
I EN NÖDSITUATION
199

VARNINGSBLINKERS
Reglage
Varningsblinkersreglaget sitter på reglage-
raden precis ovanför klimatreglagen.
Tryck på knappen för att slå på varningsblin-
kern. När den är aktiverad börjar alla körrikt-
ningsvisare blinka så att övrig trafik varnas för
nödsituationen. Om knappen trycks in en
gång till stängs varningsblinkern av.
Det här är ett varningssystem för nödsituatio-
ner. Använd det inte när fordonet är i rörelse.
Använd det när fordonet är obrukbart och kan
utgöra en fara för andra trafikanter.
Om man måste lämna fordonet för att söka
hjälp fortsätter varningsblinkningen även om
man ställer tändningslåset i läge OFF (av).
OBS!
Om varningsblinkern används länge kan
batteriet laddas ur.
SOS-NÖDSAMTAL (ENDAST
TILLGÄNGLIGT FÖR RYSKA
TULLUNIONEN)
Fordonet har en inbyggd hjälpfunktion som är
avsedd att användas i händelse av olyckor
och/eller i nödsituationer. Den här funktionen
aktiveras automatiskt genom utlösning av
krockkuddar och kan även aktiveras manuellt
genom en tryckning på knappen längst ner på
backspegeln.
OBS!
SOS-nödsamtal fungerar endast med en ak-
tiverad nätverksoperatör.SOS-nödsamtal vidarebefordrar automatiskt
ett samtal till räddningstjänsten i händelse
av en olycka som utlöser en krockkudde,
under förutsättning att tändningen är i läget
RUN (körning) och att krockkuddarna funge-
rar. Du kan också ringa ett nödsamtal manu-
ellt är när tändningen är avstängd och så
länge bakgrundsbelysningen är på, genom att
trycka på SOS-knappen längst ned på spe-
geln. När anslutningen mellan fordonet och
en larmoperatör har upprättats överför
fordonet automatiskt plats och fordonsinfor-
mation till räddningstjänsten.
Endast en larmoperatör kan avsluta SOS-
nödsamtalet och vid behov ringa tillbaka till
fordonet genom nödsamtalssystemet. När
samtalet är avslutat kan du ringa tillbaka till
larmoperatören och ge ytterligare information
genom att trycka på knappen igen.
Använda SOS-nödsamtal
Håll SOS-nödsamtalsknappen intryckt i
några sekunder. Lysdioden bredvid SOS-
knappen blinkar en gång och lyser sedan fast
som indikation på att ett samtal har ringts.
SOS-nödsamtalsknapp
I EN NÖDSITUATION
200

OBS!
När du trycker på SOS-nödsamtalsknappen
tillämpas en fördröjning på tio sekunder in-
nan samtalet rings, om du skulle trycka på
knappen av misstag. Systemet avger en ljud-
signal om att samtalet är på väg att ringas.
Tryck på SOS-nödsamtalsknappen igen om
du vill avbryta samtalet.
När en anslutning mellan fordonet och en
larmoperatör har upprättats kan SOS-
nödsamtalssystemet överföra följande viktiga
information om fordonet till operatören:
• indikation på att den åkande har ringt ett
SOS-nödsamtal
• chassinummer (VIN).
• Fordonets senast kända GPS-koordinater.
Du kan sedan tala med larmtjänstoperatören
för att avgöra om ytterligare hjälp behövs.
SOS-nödsamtal har prioritet över andra ljud-
källor, vilka stängs av. Om du har en telefon
som är ansluten via Bluetooth kopplas den
från och in igen i slutet av SOS-nödsamtalet.
Du vägleds av röstmeddelanden under SOS-
nödsamtalet. När en anslutning mellan en
larmoperatör och ditt fordon har upprättaskan larmoperatören komma att spela in sam-
tal och ljud i fordonet. Genom att använda
tjänsten samtycker du till att den här infor-
mationen delas.
Begränsningar i SOS-nödsamtalssystemet
När tändningen växlas till läget RUN (kör-
ning) kör nödsamtalssystemet en rutinkon-
troll. Under den här kontrollen tänds en röd
lampa tänds i cirka tre sekunder. Den här
signalen ska inte förväxlas med en felvarning.
I händelse av fel förblir den röda indikator-
lampan tänd. Om SOS-nödsamtalssystemet
upptäcker ett fel kan något av följande in-
träffa då felet upptäcks:
• Lysdioden bredvid SOS-knappen lyser fast
med ett rött sken.
• Nödsamtalssystemet drivs av ett särskilt
icke-uppladdningsbart batteri som säker-
ställer att det fungerar även om fordonets
batteri är urladdat eller frånkopplat. När
systemets batteri är urladdat visar kombi-
nationsinstrumentets display ett särskilt
felmeddelande. I det här fallet fungerar
systemet endast om det drivs av fordonets
batteri.•Kombinationsinstrumentet visar ett medde-
lande som uppmanar dig att kontakta ser-
vicenätverket, samt en felvarningslampa.
Även om SOS-nödsamtalssystemet är fullt
fungerande kan faktorer som är externa och/
eller utom kontroll förhindra att nödsamtals-
systemet fungerar. Detta innefattar, men är
inte begränsat till, följande faktorer:
• Den integrerade nyckeln har tagits ur tänd-
ningen och fördröjningsfunktionen för till-
behör är aktiv.
• Tändningsnyckeln är i läge OFF (av).
• Fordonets elsystem är inte funktionellt.
• SOS-nödsamtalssystemets programvara
och/eller maskinvara har skadats vid en
kollision.
• Det finns nätverksproblem som kan be-
gränsa eller försämra tjänsten (till exem-
pel fel hos operatören, nätverket är uppta-
get, dåligt väder etc.).
Om bilbatteriets anslutning inte fungerar på
grund av en kollision eller olycka kan SOS-
nödsamtal användas i systemet under en be-
gränsad tid. Systemet stängs av om batteriet
201

kopplas ur för service. I så fall är det endast
möjligt att ringa SOS-nödsamtal när batteriet
ansluts till bilens elsystem.
Systemkrav
• Den här funktionen är endast tillgänglig i
fordon som säljs i ryska tullunionen.
• Fordonet måste ha en fungerande 3G-
nätverksanslutning (data).
• Fordonet får endast drivas med ett korrekt
fungerande elsystem.
• Tändningen måste vara i läget RUN (kör-
ning) ACC (tillbehör) så länge bakgrunds-
belysningen är på.
VARNING!
• Placera aldrig några föremål på eller
nära fordonets 3G- (data) och GPS-
antenner. Det kan leda till att 3G- (data)
signaler och GPS-signaler inte kan tas
emot, vilket kan förhindra fordonet från
att ringa ett nödsamtal. En fungerande
3G-nätverksanslutning (data) och en
GPS-signal krävs för att systemet för att
VARNING!
SOS-nödsamtalssystemet ska fungera
korrekt.
• Lägg inte till någon elektrisk icke-
originalutrustning i fordonets elektriska
system. Det kan hindra fordonet från att
sända en signal som kopplar upp ett
nödsamtal. För att undvika störningar i
SOS-nödsamtalssystemet ska inga till-
behör eftermonteras (till exempel mobil
tvåvägsradio, amatörradiosändare, data-
registreringsutrustning m.m.) i fordon-
ets elsystem och antennerna på fordonet
ska inte ändras. OM DITT FORDON AV
NÅGON ANLEDNING FÖRLORAR BAT-
TERISTRÖMMEN (INKLUSIVE UNDER
ELLER EFTER EN OLYCKA), KOMMER
BLAND ANNAT MTC+-FUNKTIONER,
-PROGRAM OCH -TJÄNSTER INTE ATT
FUNGERA.
• Styrenheten för säkerhetssystemet
(ORC) tänder varningslampan för krock-
kudde på kombinationsinstrumentet om
ett fel upptäcks i någon del av krockkud-
desystemet. Om varningslampan för
krockkudde tänds, kan det hända att
VARNING!
SOS-nödsamtalssystemet inte kan
sända signal till en larmoperatör. Om
varningslampan för krockkudde tänds,
kontaktar du servicenätverket för att få
krockkuddesystemet kontrollerat
omedelbart.
• Om du ignorerar lysdioden på SOS-
nödsamtalsknappen kan det leda till att
du inte får tillgång till nödsamtalstjäns-
ter vid behov. Om lysdioden på SOS-
nödsamtalsknappen lyser rött kontaktar
du servicenätverket för att få nödsam-
talssystemet kontrollerat omedelbart.
• Om någon i fordonet kan vara i fara (till
exempel vid eld eller rök, farliga vägför-
hållanden eller farlig plats), vänta inte
på att komma i kontakt med en larm-
operatör. Alla åkande ska lämna
fordonet omedelbart och söka upp en
säker plats.
• Om schemalagt underhåll och regel-
bundna kontroller inte utförs på
fordonet, kan det leda till fordons- eller
personskador.
I EN NÖDSITUATION
202

Vanliga frågor:
Vad händer om jag av misstag trycker på SOS-
nödsamtalsknappen?
• När du trycker på nödknappen har du
10 sekunder på dig att avbryta samtalet.
Tryck på knappen igen om du vill avbryta
samtalet.Vilken typ av information skickas när jag ringer
ett SOS-nödsamtal från bilen?
• Viss fordonsinformation, såsom Chassi-
nummer (VIN), överförs tillsammans med
den senast kända GPS-positionen. Obser-
vera att larmoperatörer kan komma att
spela in samtal och ljud i fordonet. Genom
att använda tjänsten samtycker du till att
den här informationen delas.När kan jag använda SOS-nödsamtalsknappen?
• Du kanENDASTanvända SOS-
nödsamtalsknappen för att ringa ett sam-
tal om du eller någon annan behöver
nödhjälp.
BYTA GLÖDLAMPA
Nya glödlampor
Inre glödlampor
Lampnummer
Lampa i handskfack194
Belysn. f. kurvhandtagL002825W5W
Läslampa i takkonsolenVT4976
Belysn. i bagageutrymme214–2
Makeup-lampa på solskyddV26377
Instegsbelysning906
Kombinationsinstrument (Allmän belysning) 103
Varningslampa/varningsblinkers74
203

Utvändiga glödlampor
Lampnummer
Strålkastare (halvljus) – tillvalH11
Premiumstrålkastare (hel-/halvljus) D3S (byts hos auktoriserad återförsäljare)
Strålkastare (helljus) – tillval9005
Premiumparkeringsljus/blinkerlampa Lysdiod – (service hos auktoriserad återförsäljare)
Premiumvarselljus (DRL) Lysdiod – (service hos auktoriserad återförsäljare)
Dimljuslampor framH11
Sidomarkeringsljus fram – tillvalW5W
Sidomarkeringsljus fram, premium – tillval Lysdiod – (service hos auktoriserad återförsäljare)
Främre parkeringsljus/blinker – tillval 7444NA (WY27/8W)
Bakre färdriktningsvisare – karossida 7440NA (WY21W)
Extra bakljus i bagagelucka Lysdiod – (service hos auktoriserad återförsäljare)
Backljuslampor i bagagelucka921 (W16W)
Bakre nummerskyltslampor Lysdiod – (service hos auktoriserad återförsäljare)
Bromsljus – bakre karossida3157KRD LCP
Karossidans blinkerlampor bak Lysdiod – (service hos auktoriserad återförsäljare)
Bakre dimljuslampor7440 (W21W)
CHMSL – högt monterat bromsljus Lysdiod – (service hos auktoriserad återförsäljare)
OBS!
Siffrorna hänvisar till glödlampstyper i handeln som kan köpas hos din auktoriserade återförsäljare.
Om en lampa behöver bytas ska du besöka din auktoriserade återförsäljare eller se tillämplig servicehandbok.
I EN NÖDSITUATION
204

Byta glödlampa
HID-strålkastare (High Intensity Discharge)
– tillval
Strålkastarna är högspänningslampor av ur-
laddningstyp (xenon). Hög spänning kan fin-
nas kvar i kretsen även när strålkastarreglaget
är avstängt och nyckeln är uttagen.Därför ska
man inte försöka byta en strålkastarlampa själv.
Om en strålkastarlampa går sönder, ta fordonet
till en auktoriserad återförsäljare för service.
VARNING!
En tillfällig högspänningstopp uppstår vid
lampsockeln till en högintensiv urladd-
ningslampa (HID) när strålkastarreglaget
vrids till läget ON (på). Det kan orsaka
allvarlig elchock och olyckor med dödlig
utgång vid felaktig hantering. Kontakta en
auktoriserad återförsäljare för service.
OBS!
På fordon som är utrustade med högintensiva
urladdningslampor (HID), har strålkastarna
en blå ton när de tänds. Ljuset blir vitare efter
ca 10 sekunder allteftersom systemet laddas.
Halogenstrålkastare – tillval
1. Öppna motorhuven.
2. Vrid halv- eller helljusets glödlampa en
kvarts varv moturs för att ta bort den ur
huset.
3. Koppla ur den elektriska kontakten och
byt ut glödlampan.
FÖRSIKTIGHET!
Vidrör inte den nya lampans glas med
fingrarna. Nedsmutsning förkortar lam-
pans livslängd avsevärt. Om lampan kom-
mer i kontakt med olja rengör du den med
alkohol.
Främre blinkerlampa
1. Öppna motorhuven.
2. Vrid signalljusets glödlampa en kvarts
varv moturs för att ta bort den ur huset.
3. Koppla ur den elektriska kontakten och
byt ut glödlampan.
FÖRSIKTIGHET!
Vidrör inte den nya lampans glas med
fingrarna. Nedsmutsning förkortar lam-
pans livslängd avsevärt. Om lampan kom-
mer i kontakt med olja rengör du den med
alkohol.
Dimljuslampor fram
1. För in handen i öppningen i stänkskyddet
och koppla bort kablaget från dimljus-
lampans anslutning.
2. Fatta glödlampan i de två sidospärrarna
och tryck ihop dem så att lampan lossnar
från baksidan av dimljushöljet.
3. Dra lampan rakt ut ur den spårförsedda
öppningen i höljet.
FÖRSIKTIGHET!
•Vidrör inte den nya lampans glas med
fingrarna. Nedsmutsning förkortar lam-
pans livslängd avsevärt. Om lampan
kommer i kontakt med olja rengör du den
med alkohol.
205

FÖRSIKTIGHET!
• Använd alltid rätt lampstorlek och typ
vid byte. Om lampstorleken eller typen är
felaktig kan det leda till överhettning och
skada på lampan, lamphållaren eller
lampans kablage.
4. Rikta in styrstiften på dimljuslampan mitt
för spåret i kragen på lampöppningen bak-
till på dimljushöljet.
5. Sätt in lampan i huset till stiften går in i
spåren på kragen.
6. Tryck in lampan rakt och jämnt i lamphu-
set tills båda spärrarna griper in och fästs
helt.
7. Anslut kablaget till dimljuslampans
anslutning.
Lampor för bakljus, bromsljus och blinkers
1. Lyft upp bagageluckan.
2. Ta loss de två stiften ur huset för baklju-
sen.3. Fatta bakljuslampan och dra kraftigt så
att lamphuset lossnar ur öppningen.
4. Vrid lamphållaren moturs och ta bort den
från lampan.
5. Dra i glödlampan för att ta bort den från
sockeln.
6. Byt ut glödlampan, sätt tillbaka sockeln
och montera bakljusenheten igen.
Fjäderstift för bakljusBakljus
1 — Lampsockel för bakre bromsljus
2 — Kontakt bakljuslysdiod — ta inte
bort
3 — Lampsockel för bakre blinker
I EN NÖDSITUATION
206
