• D (körläge) = 1 km/h (0,6 mph)
• 1:an = 1 km/tim (0,6 mph)
• 2:an = 2 km/tim (1,2 mph)
• 3:an = 3 km/tim (1,8 mph)
• 4:an = 4 km/tim (2,5 mph)
• 5:an = 5 km/tim (3,1 mph)
• 6:an = 6 km/tim (3,7 mph)
• 7:an = 7 km/tim (4,3 mph)
• 8:an = 8 km/tim (5,0 mph)
• 9:an = 9 km/h (5,6 mph) – tillval
OBS!
När HDC arbetar används indata från växling
mellan +/- för val av HDC-målhastighet, men
det påverkar inte växellådans växelval. När
HDC styrs aktivt växlar växellådan i enlighet
med förarens hastighetsinställning och rå-
dande körförhållanden.
Åsidosättning av funktion
Föraren kan när som helst åsidosätta HDC-
aktivering genom att trycka ned gas- eller
bromspedalen.Avaktivering av HDC
HDC avaktiveras men finns tillgängligt om
något av följande inträffar:
• Föraren åsidosätter den inställda HDC-
hastigheten genom nedtryckning av gas-
eller bromspedalen.
•
Fordonshastigheten överskrider 32 km/tim
(20 mph) men förblir under 64 km/tim
(40 mph).
• Fordonet är i en nedförsbacke med för
liten lutning, står på plan mark eller är i en
uppförsbacke.
• Fordonets växelväljare är i parkeringsläge.
Inaktivera HDC
HDC avaktiveras och kopplas bort om något
av följande inträffar:
• Föraren trycker på HDC-knappen.
• Drivlinan växlas ur läge 4WD Low.
• Parkeringsbromsen dras åt.
• Förardörren öppnas.
• Fordonet körs fortare än 32 km/h
(20 mph) i mer än 70 sekunder.• Fordonet körs fortare än 64 km/tim
(40 mph) (HDC stängs omedelbart).
• HDC känner av för hög bromstemperatur.
Återkoppling till föraren
Kombinationsinstrumentet har en HDC-ikon
och en HDC-knapp med en lysdiod som visar
HDC-statusen för föraren.
• Ikonen i instrumentpanelen och lampan i
knappen tänds och lyser sedan med fast
sken när HDC initieras eller aktiveras.
Detta är det normala driftsförhållandet för
HDC.
• Ikonen i instrumentpanelen och lampan i
knappen blinkar under flera sekunder och
släcks sedan när föraren trycker på HDC-
knappen då aktiveringsvillkoren inte är
uppfyllda.
• Ikonen i instrumentpanelen och lampan i
knappen blinkar under flera sekunder och
släcks sedan när HDC avaktiveras pga. hög
hastighet.
• Ikonen i instrumentpanelen och lampan i
knappen blinkar när HDC avaktiveras pga.
överhettade bromsar. Blinkandet stoppas
och HDC aktiveras igen när bromsarna har
svalnat tillräckligt.
95

VARNING!
HDC ska endast användas för att hjälpa
föraren att styra fordonshastigheten vid
körning i nedförsbackar. Föraren måste
vara uppmärksam på de körförhållanden
som råder och har ansvar för att en säker
hastighet bibehålls.
Hastighetsreglering (SSC) - tillval
SSC är avsedd för terrängkörning i 4WD Low-
läget. SSC håller hastigheten genom att ak-
tivt att kontrollera motorns vridmoment och
bromsarna.
SSC har tre statuslägen:
1. Av (funktion är inte aktiverad och startas
inte).
2. Aktiverad (funktionen aktiveras och är
klar för användning, men förutsättning-
arna för användning är inte uppfyllda,
eller föraren åsidosätter den aktivt genom
att bromsa eller gasa).
3. Aktiv (funktionen aktiveras och styr
fordonshastigheten).Initiera SSC
SSC aktiveras genom att SSC-omkopplaren
trycks in, men följande villkor måste också
vara uppfyllda för att aktivera SSC:
• Drivlinan är i läge 4WD Low.
• Fordonshastigheten är lägre än 8 km/h
(5 mph).
• Parkeringsbromsen är lossad.
• Förardörren är stängd.
• Föraren inte gasar.
Aktivera SSC
När SSC är initierad aktiveras den automa-
tiskt när följande villkor är uppfyllda:
• Föraren släpper upp gaspedalen.
• Föraren släpper bromsen.
• Växellådan är i ett annat läge än P.
• Fordonshastigheten är lägre än 32 km/tim
(20 mph).
Den inställda hastigheten för SSC kan väljas
av föraren och justeras med +/- på växel-
väljaren. Dessutom kan den inställda hastig-
heten för SSC sänkas i uppförsbackar varvidsänkningen av den förvalda hastigheten beror
hur brant backen är. Följande är en samman-
fattning av inställda hastigheter för SSC:
Inställda målhastigheter för SSC
• 1:an = 1 km/tim (0,6 mph)
• 2:an = 2 km/tim (1,2 mph)
• 3:an = 3 km/tim (1,8 mph)
• 4:an = 4 km/tim (2,5 mph)
• 5:an = 5 km/tim (3,1 mph)
• 6:an = 6 km/tim (3,7 mph)
• 7:an = 7 km/tim (4,3 mph)
• 8:an = 8 km/tim (5 mph)
• 9:an = 9 km/h (5,6 mph) – tillval
• BACK = 1 km/tim (0,6 mph)
• NEUTRALLÄGET = 2 km/tim (1,2 mph)
• PARK – SSC förblir initierad men inte
aktiv
SÄKERHET
96

OBS!
• När SSC arbetar används indata från väx-
ling mellan +/- för val av SSC-
målhastighet, men det påverkar inte växel-
lådans växelval. När SSC styrs aktivt växlar
växellådan i enlighet med förarens hastig-
hetsinställning och rådande körförhållan-
den.
• SSC prestanda påverkas av Terrain Select-
läget. Denna skillnad kan märkas av
föraren och uppfattas som en varierande
grad av aggressivitet.
Åsidosättning av funktion:
Föraren kan när som helst åsidosätta SSC-
aktivering genom att trycka ned gas- eller
bromspedalen.
Avaktivering av SSC
SSC avaktiveras men finns tillgängligt om
något av följande inträffar:
• Föraren åsidosätter den inställda SSC-
hastigheten genom nedtryckning av gas-
eller bromspedal.
•
Fordonshastigheten överskrider 32 km/tim
(20 mph) men förblir under 64 km/tim
(40 mph).
• Fordonets växelväljare är i parkeringsläge.
Avaktivera SSC
SSC avaktiveras och kopplas bort om något av
följande inträffar:
• Föraren trycker på SSC-knappen.
• Drivlinan växlas ur läge 4WD Low.
• Parkeringsbromsen dras åt.
• Förardörren öppnas.
• Fordonet körs fortare än 32 km/h
(20 mph) i mer än 70 sekunder.
• Fordonet körs fortare än 64 km/h
(40 mph) (SSC avaktiveras omedelbart).
Återkoppling till föraren:
Kombiinstrumentet har en SSC-ikon och en
SSC-knapp med en lysdiod som visar föraren
SSC-statusen.
• Ikonen i kombiinstrumentet och lampan i
knappen tänds och lyser sedan med fast
sken när SSC initieras eller aktiveras.
Detta är det normala driftsförhållandet för
SSC.• Ikonen i instrumentpanelen och lampan i
knappen blinkar under flera sekunder och
släcks sedan när föraren trycker på SSC-
knappen då aktiveringsvillkoren inte är
uppfyllda.
• Ikonen i instrumentpanelen och lampan i
knappen blinkar under flera sekunder och
släcks sedan när SSC avaktiveras pga. hög
hastighet.
• Ikonen i kombiinstrumentet och lampan i
knappen blinkar och slocknar när SSC
avaktiveras p.g.a. överhettade bromsar.
VARNING!
SSC ska endast användas för att hjälpa
föraren att styra fordonshastigheten vid
körning under terrängartade förhållanden.
Föraren måste vara uppmärksam på de
körförhållanden som råder och har ansvar
för att en säker hastighet bibehålls.
97

HJÄLPDRIFTSYSTEM
Övervakningssystem för döda vinkeln
Övervakningssystemet för döda vinkeln
(BSM) använder två radarbaserade givare
som är placerade i den bakre stötfångaren.
Givarna upptäcker motorvägsgodkända
fordon (bilar, lastfordon, motorcyklar m.m.)
som kommer in i den döda vinkeln bakifrån,
framifrån eller från sidan av fordonet.
BSM-övervakningszonen täcker ungefär en
filbredd på båda sidor om fordonet, 3,8 m
(12 ft). Zonen börjar vid den yttre backspe-
geln och sträcker sig bakåt ca 3 m (10 fot)
bakom fordonets bakre stötfångare. BSM-
systemet övervakar zonerna på fordonets
båda sidor då fordonshastigheten är ca
10 km/tim (6 mph) eller högre och uppmärk-
sammar föraren på fordon som befinner sig i
dessa områden.Då fordonet startas tänds varningslampan för
BSM tillfälligt i de båda yttre backspeglarna
för att uppmärksamma föraren om att sys-
temet är aktiverat. BSM-systemets givare är
aktiverade då fordonet har någon framåtväxel
eller REVERSE ilagd och i standbyläge då
fordonet är i läge PARK.
BSM-varningslampan, som sitter i ytterback-
speglarna, tänds om bilen rör sig in i en död
vinkel.BSM-systemet kan även konfigureras att avge
ett ljudlarm (klockton) och stänga av ljudet
på radion för att varsko dig om föremål som
kommit in i övervakningszonerna.
Trafik vid backning (RCP)
Funktionen som varnar för korsande trafik vid
backning (RCP) är avsedd att assistera
föraren vid utbackning från parkeringsplats
då det är svårt att se om fordon närmar sig.
Kör ut från parkeringsplatsen sakta och för-
Bakre övervakningszoner
Varningslampa för döda vinkeln
SÄKERHET
98

siktigt tills fordonets bakände kommer ut.
RCP-systemet får då uppsikt över korsande
trafik och uppmärksammar föraren om det
närmar sig ett fordon. Då RCP är aktiverat och
fordonet är i läge REVERSE (back) uppmärk-
sammas föraren med visuellt och hörbart
larm, samtidigt som radions volym minskas.
Se avsnittet ”Övervakningssystem för döda
vinkeln” i ”Säkerhet” i användarhandboken
på www.mopar.eu/owner för mer information.
Användningslägen
Det finns tre användningslägen i Uconnect-
systemet. Se ”Uconnect-inställningar” under
”Multimedia” i användarhandboken på
www.mopar.eu/owner för mer information.
Endast lampor vid varning för döda vinkeln
I läget för varning för döda vinkeln ger BSM-
systemet en visuell varning i motsvarande
sidospegel baserat på ett upptäckt objekt.
När systemet är aktiverat i läget för trafik vid
backning (RCP) uppmärksammas föraren
dock med både visuellt och hörbart larm när
ett objekt upptäcks. Närhelst ett hörbart larm
krävs, så sänks radions volym.Lampor och ljudsignal vid varning för döda vin-
keln
I läget för varning för döda vinkeln med
lampor/ljudsignal, ger BSM-systemet en visu-
ell varning i motsvarande sidospegel baserat
på ett upptäckt objekt. Om körriktningsvisa-
ren därefter aktiveras på samma sida som
varningen gäller, hörs även ett ljudlarm. Så
snart körriktningsvisaren aktiveras samtidigt
som ett föremål upptäcks på samma sida
uppmärksammas föraren både visuellt och
med ljudlarm. Samtidigt med ljudlarmet så
sänks radions volym (om den är på).
OBS!
Närhelst ett hörbart larm krävs av BSM-
systemet, så sänks radions volym.
Då systemet är aktiverat i läge RCP, kommer
systemet att uppmärksamma föraren med vi-
suellt och hörbart larm då ett objekt upp-
täcks. Närhelst ett hörbart larm krävs sänks
radions volym. Status för körriktningsvisare/
varningsblinkers ignoreras; RCP-status akti-
verar alltid ljudlarmet.Varning för döda vinkeln avstängt
När BSM-systemet är avstängt så kommer
inga visuella eller ljudlarm att aktiveras av
varken BSM- eller RCP-systemet.
OBS!
BSM-systemet lagrar föreliggande använd-
ningsläge då fordonet stängs av. Var gång
fordonet startas så aktiveras det tidigare lag-
rade läget.
Framåtkrockvarning (FCW)
Systemet för framåtkrockvarning (FCW) ger
föraren akustiska och visuella varningar på
kombinationsinstrumentets display för att
varna föraren när det upptäcker en potentiell
frontalkollision. Varningarna är avsedda att
ge föraren tid att reagera, undvika eller lindra
den eventuella krocken.
OBS!
FCW övervakar informationen från de framåt-
riktade sensorerna såväl som den elektron-
iska bromsstyrenheten (EBC) för att beräkna
sannolikheten för en frontalkollision. När sys-
temet upptäcker att en framåtkrock är sanno-
lik ges föraren akustiska och visuella var-
ningar.
99

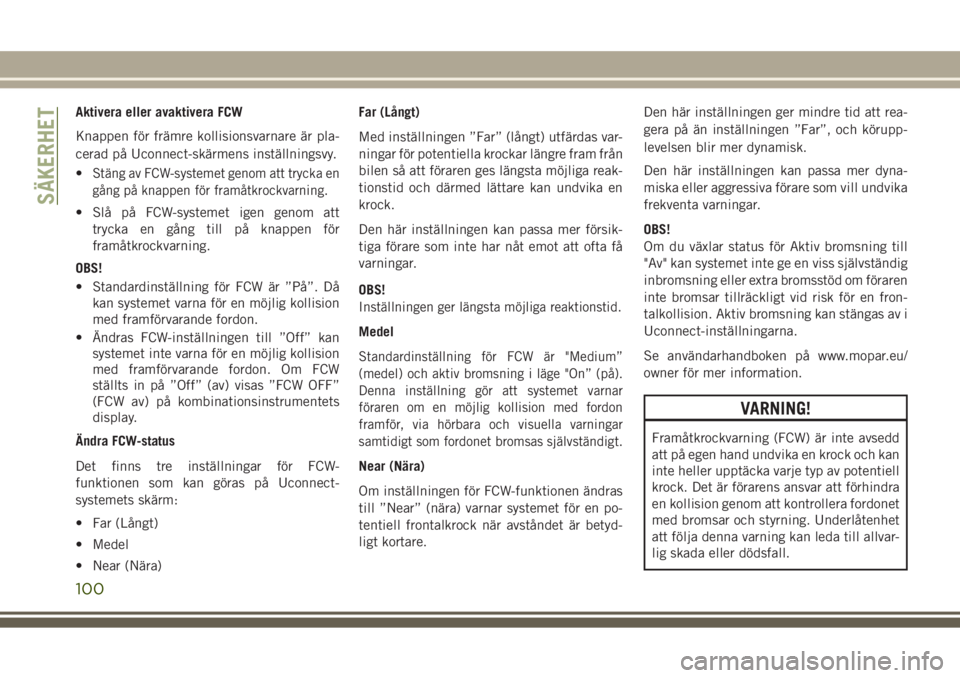

Aktivera eller avaktivera FCW
Knappen för främre kollisionsvarnare är pla-
cerad på Uconnect-skärmens inställningsvy.
•
Stäng av FCW-systemet genom att trycka en
gång på knappen för framåtkrockvarning.
• Slå på FCW-systemet igen genom att
trycka en gång till på knappen för
framåtkrockvarning.
OBS!
• Standardinställning för FCW är ”På”. Då
kan systemet varna för en möjlig kollision
med framförvarande fordon.
• Ändras FCW-inställningen till ”Off” kan
systemet inte varna för en möjlig kollision
med framförvarande fordon. Om FCW
ställts in på ”Off” (av) visas ”FCW OFF”
(FCW av) på kombinationsinstrumentets
display.
Ändra FCW-status
Det finns tre inställningar för FCW-
funktionen som kan göras på Uconnect-
systemets skärm:
• Far (Långt)
• Medel
• Near (Nära)Far (Långt)
Med inställningen ”Far” (långt) utfärdas var-
ningar för potentiella krockar längre fram från
bilen så att föraren ges längsta möjliga reak-
tionstid och därmed lättare kan undvika en
krock.
Den här inställningen kan passa mer försik-
tiga förare som inte har nåt emot att ofta få
varningar.
OBS!
Inställningen ger längsta möjliga reaktionstid.
Medel
Standardinställning för FCW är "Medium”
(medel) och aktiv bromsning i läge "On” (på).
Denna inställning gör att systemet varnar
föraren om en möjlig kollision med fordon
framför, via hörbara och visuella varningar
samtidigt som fordonet bromsas självständigt.
Near (Nära)
Om inställningen för FCW-funktionen ändras
till ”Near” (nära) varnar systemet för en po-
tentiell frontalkrock när avståndet är betyd-
ligt kortare.Den här inställningen ger mindre tid att rea-
gera på än inställningen ”Far”, och körupp-
levelsen blir mer dynamisk.
Den här inställningen kan passa mer dyna-
miska eller aggressiva förare som vill undvika
frekventa varningar.
OBS!
Om du växlar status för Aktiv bromsning till
"Av" kan systemet inte ge en viss självständig
inbromsning eller extra bromsstöd om föraren
inte bromsar tillräckligt vid risk för en fron-
talkollision. Aktiv bromsning kan stängas av i
Uconnect-inställningarna.
Se användarhandboken på www.mopar.eu/
owner för mer information.
VARNING!
Framåtkrockvarning (FCW) är inte avsedd
att på egen hand undvika en krock och kan
inte heller upptäcka varje typ av potentiell
krock. Det är förarens ansvar att förhindra
en kollision genom att kontrollera fordonet
med bromsar och styrning. Underlåtenhet
att följa denna varning kan leda till allvar-
lig skada eller dödsfall.
SÄKERHET
100

Övervakningssystem för däcktryck
(TPMS)
OBS!
För fordon utrustade med punkteringssäkra
däck — när TPMS anger däcktryck 96 kPa
(14 psi) eller lägre ska däcktrycket alltid
kontrolleras och däcket bytas ut så snart som
möjligt. Vid däcktryck på eller under 96 kPa
(14 psi) är däcket i punkteringssäkert drifts-
läge. I det här tillståndet rekommenderas en
maximal fordonshastighet på 80 km/h
(50 mph) på en sträcka på högst 80 km
(50 miles). Tillverkaren rekommenderar inte
att punkteringssäkert läge används medan
fordonet körs lastat till full kapacitet eller
drar ett släp.
Övervakningssystemet för däcktryck (Tire
Pressure Monitor System — TPMS) varnar
föraren om lågt däcktryck förekommer jäm-
fört med fordonets rekommenderade tryck för
kalla däck.
Däckstrycket varierar enligt temperaturen
med cirka 7 kPa (1 psi) för varje 6,5 °C
(12 °F). Det betyder att däcktrycket sjunker
när utomhustemperaturen sjunker. Däcktryck
ska alltid justeras baserat på kallt däcktryck.Detta definieras som däcktrycket efter det att
fordonet inte har körts på minst tre timmar,
eller körts mindre än 1,6 km (1 mile) efter en
tretimmarsperiod.Se avsnittet ”Däck” i
”Service och underhåll” för information om kor-
rekt lufttryck i fordonets däck.Däcktrycket
ökar även när fordonet körs — det är normalt
och ingen justering bör göras för det ökade
trycket.
TPMS varnar föraren om däcktrycket av nå-
gon anledning sjunker under varningsnivån
för lågt lufttryck, och även för effekter av låg
temperatur och normal tryckförlust genom
däcket.
TPMS fortsätter att varna föraren om lågt
däcktryck så länge tillståndet varar, och
stängs inte av förrän däcktrycket har nått
minst den nivå som rekommenderas för kallt
däcktryck. När varningen för lågt däcktryck
har tänts måste däcktrycket ökas till det re-
kommenderade kalla däcktryck för att TPMS-
systemets varningslampa ska slockna.OBS!
När du fyller varma däck kan däcktrycket
behöva ökas med ytterligare 30 kPa (4 psi)
över det rekommenderade kalla däcktryck
som anges på dekalen för att stänga varnings-
lampan för däcktrycksövervakning.
Systemet uppdateras automatiskt och var-
ningslampan slocknar när däcktrycken har
justerats till sina rätta värden. Fordonet kan-
ske måste köras i upp till 10 minuter med en
hastighet på över 24 km/h (15 mph) för att få
denna information.
Fordonet kan t.ex. ha ett rekommenderat
kallt (parkerat i minst tre timmar) däcktryck
på 227 kPa (33 psi). Om den omgivande
temperaturen är 20 °C (68 °F) och uppmätt
däckstryck är 193 kPa (28 psi) kommer en
temperatursänkning till -7 °C (20°F) att
minska däckstrycket till cirka 165 kPa
(24 psi). Detta däcktryck är tillräckligt lågt
för att TPMS-lampan ska tändas. Om du kör
fordonet kan däcktrycket stiga till cirka
193 kPa (28 psi) men TPMS-lampan kom-
mer fortfarande att lysa. I denna situation
101

släcks varningslampan för däcktrycksöver-
vakning endast efter det att däcken har pum-
pats till rekommenderat kallt däcktryck.
FÖRSIKTIGHET!
• TPMS har optimerats för originaldäcken
och fälgarna. Tryck och varningar i
TPMS är anpassade till fordonets däck-
dimension. Oönskad funktion eller
skador på givare kan bli följden vid an-
vändning av ny utrustning som inte har
samma storlek, typ och/eller utförande.
TPM-sensorn är inte avsedd för använd-
ning på hjul som inte är original, och kan
bidra till att systemets totala prestanda
försämras eller att sensorn skadas. Kun-
derna uppmanas att använda OEM-hjul
för att säkerställa korrekt TPM-funktion.
• Användning av däcktätningsmedel som
inte är original kan leda till att övervak-
ningssystemet för däcktryck (TPMS)
upphör att fungera. Efter användning av
ett däcktätningsmedel som inte är origi-
nal bör du ta fordonet till en lokal åter-
försäljare för att kontrollera givarens
funktion.
FÖRSIKTIGHET!
• Efter det att däcktrycket är kontrollerat
och justerat ska ventilhatten sättas till-
baka. Detta hindrar fukt som kan skada
TPMS-givaren från att komma in i venti-
len.
OBS!
• TPMS-systemet är inte avsett att ersätta
normal vård och underhåll av däck, eller
att varna för däck som brister eller är
skadade.
• TPMS-systemet bör inte användas som
mått för däcktryck när däcktrycket juste-
ras.
• Körning på däck med mycket lågt däck-
tryck gör att däcket överhettas och det kan
leda till att däcket går sönder. För lågt
däcktryck ökar fordonets bränsleförbruk-
ning, minskar däckets livslängd och påver-
kar fordonets köregenskaper och broms-
förmåga.• TPMS är inte en ersättning för vanligt
däckunderhåll. Det är förarens ansvar att
hålla rätt lufttryck i däcken med en luft-
trycksmätare, även om trycket inte har
sjunkit till den nivå då TPMS-systemets
varningslampa tänds.
• Säsongsbetonade temperaturförändringar
påverkar däcktrycket och TPMS-systemet
övervakar det faktiska lufttrycket i däcket.
Premiumsystem
Övervakningssystemet för däcktryck (TPMS)
använder trådlös teknik med fälgmonterade
elektroniska givare för övervakning av däck-
trycket. Givare som är monterade på varje
fälg och integrerade i ventilen, överför däck-
trycksmätningar till mottagarmodulen.
SÄKERHET
102
