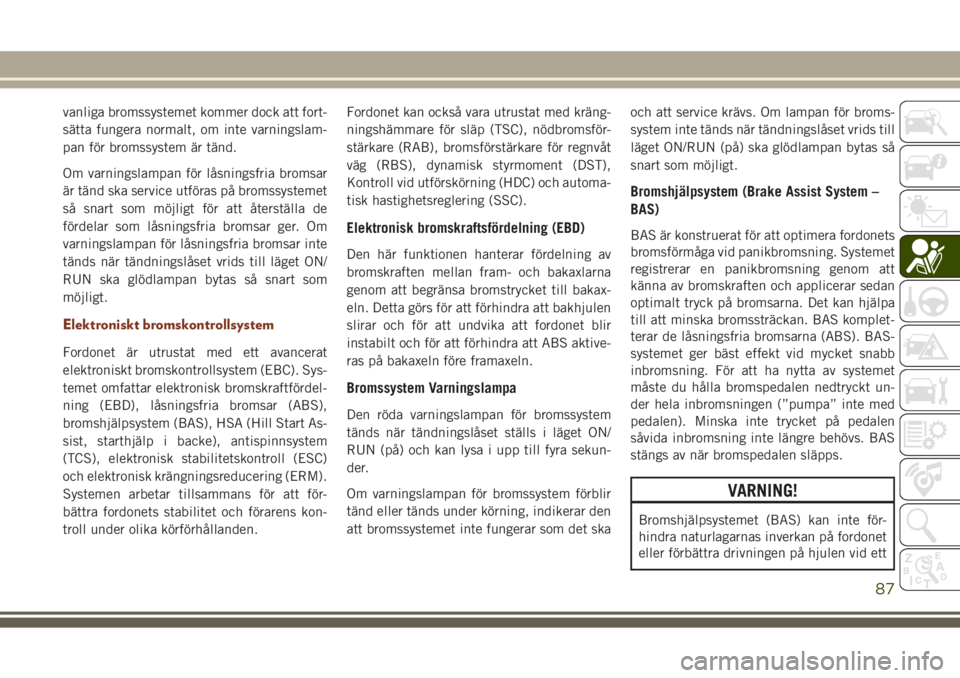

vanliga bromssystemet kommer dock att fort-
sätta fungera normalt, om inte varningslam-
pan för bromssystem är tänd.
Om varningslampan för låsningsfria bromsar
är tänd ska service utföras på bromssystemet
så snart som möjligt för att återställa de
fördelar som låsningsfria bromsar ger. Om
varningslampan för låsningsfria bromsar inte
tänds när tändningslåset vrids till läget ON/
RUN ska glödlampan bytas så snart som
möjligt.
Elektroniskt bromskontrollsystem
Fordonet är utrustat med ett avancerat
elektroniskt bromskontrollsystem (EBC). Sys-
temet omfattar elektronisk bromskraftfördel-
ning (EBD), låsningsfria bromsar (ABS),
bromshjälpsystem (BAS), HSA (Hill Start As-
sist, starthjälp i backe), antispinnsystem
(TCS), elektronisk stabilitetskontroll (ESC)
och elektronisk krängningsreducering (ERM).
Systemen arbetar tillsammans för att för-
bättra fordonets stabilitet och förarens kon-
troll under olika körförhållanden.Fordonet kan också vara utrustat med kräng-
ningshämmare för släp (TSC), nödbromsför-
stärkare (RAB), bromsförstärkare för regnvåt
väg (RBS), dynamisk styrmoment (DST),
Kontroll vid utförskörning (HDC) och automa-
tisk hastighetsreglering (SSC).
Elektronisk bromskraftsfördelning (EBD)
Den här funktionen hanterar fördelning av
bromskraften mellan fram- och bakaxlarna
genom att begränsa bromstrycket till bakax-
eln. Detta görs för att förhindra att bakhjulen
slirar och för att undvika att fordonet blir
instabilt och för att förhindra att ABS aktive-
ras på bakaxeln före framaxeln.
Bromssystem Varningslampa
Den röda varningslampan för bromssystem
tänds när tändningslåset ställs i läget ON/
RUN (på) och kan lysa i upp till fyra sekun-
der.
Om varningslampan för bromssystem förblir
tänd eller tänds under körning, indikerar den
att bromssystemet inte fungerar som det skaoch att service krävs. Om lampan för broms-
system inte tänds när tändningslåset vrids till
läget ON/RUN (på) ska glödlampan bytas så
snart som möjligt.
Bromshjälpsystem (Brake Assist System –
BAS)
BAS är konstruerat för att optimera fordonets
bromsförmåga vid panikbromsning. Systemet
registrerar en panikbromsning genom att
känna av bromskraften och applicerar sedan
optimalt tryck på bromsarna. Det kan hjälpa
till att minska bromssträckan. BAS komplet-
terar de låsningsfria bromsarna (ABS). BAS-
systemet ger bäst effekt vid mycket snabb
inbromsning. För att ha nytta av systemet
måste du hålla bromspedalen nedtryckt un-
der hela inbromsningen (”pumpa” inte med
pedalen). Minska inte trycket på pedalen
såvida inbromsning inte längre behövs. BAS
stängs av när bromspedalen släpps.
VARNING!
Bromshjälpsystemet (BAS) kan inte för-
hindra naturlagarnas inverkan på fordonet
eller förbättra drivningen på hjulen vid ett
87

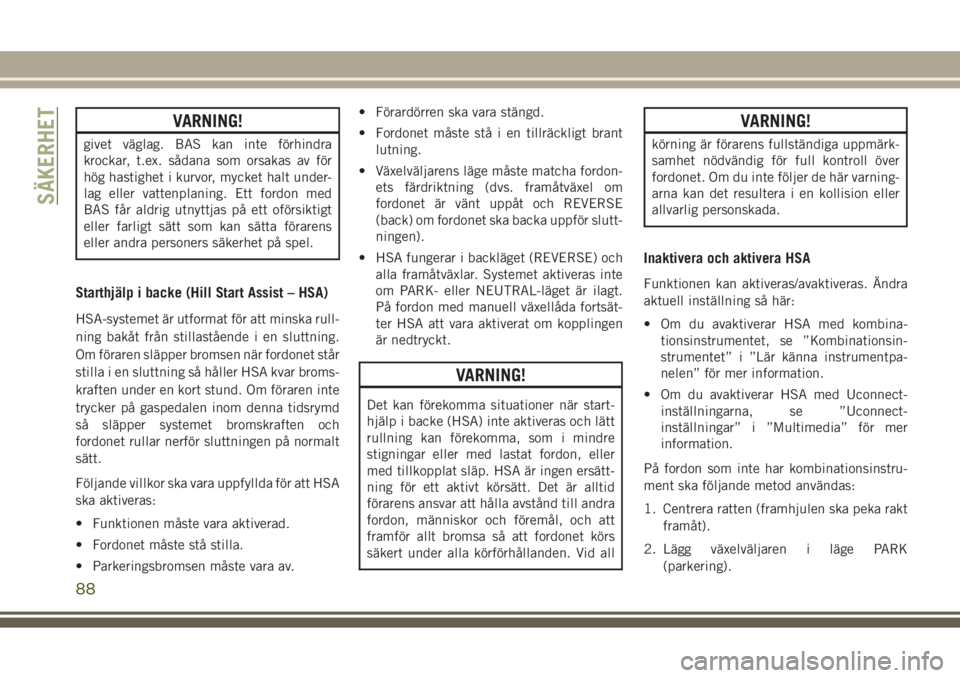

VARNING!
givet väglag. BAS kan inte förhindra
krockar, t.ex. sådana som orsakas av för
hög hastighet i kurvor, mycket halt under-
lag eller vattenplaning. Ett fordon med
BAS får aldrig utnyttjas på ett oförsiktigt
eller farligt sätt som kan sätta förarens
eller andra personers säkerhet på spel.
Starthjälp i backe (Hill Start Assist – HSA)
HSA-systemet är utformat för att minska rull-
ning bakåt från stillastående i en sluttning.
Om föraren släpper bromsen när fordonet står
stilla i en sluttning så håller HSA kvar broms-
kraften under en kort stund. Om föraren inte
trycker på gaspedalen inom denna tidsrymd
så släpper systemet bromskraften och
fordonet rullar nerför sluttningen på normalt
sätt.
Följande villkor ska vara uppfyllda för att HSA
ska aktiveras:
• Funktionen måste vara aktiverad.
• Fordonet måste stå stilla.
• Parkeringsbromsen måste vara av.• Förardörren ska vara stängd.
• Fordonet måste stå i en tillräckligt brant
lutning.
• Växelväljarens läge måste matcha fordon-
ets färdriktning (dvs. framåtväxel om
fordonet är vänt uppåt och REVERSE
(back) om fordonet ska backa uppför slutt-
ningen).
• HSA fungerar i backläget (REVERSE) och
alla framåtväxlar. Systemet aktiveras inte
om PARK- eller NEUTRAL-läget är ilagt.
På fordon med manuell växellåda fortsät-
ter HSA att vara aktiverat om kopplingen
är nedtryckt.
VARNING!
Det kan förekomma situationer när start-
hjälp i backe (HSA) inte aktiveras och lätt
rullning kan förekomma, som i mindre
stigningar eller med lastat fordon, eller
med tillkopplat släp. HSA är ingen ersätt-
ning för ett aktivt körsätt. Det är alltid
förarens ansvar att hålla avstånd till andra
fordon, människor och föremål, och att
framför allt bromsa så att fordonet körs
säkert under alla körförhållanden. Vid all
VARNING!
körning är förarens fullständiga uppmärk-
samhet nödvändig för full kontroll över
fordonet. Om du inte följer de här varning-
arna kan det resultera i en kollision eller
allvarlig personskada.
Inaktivera och aktivera HSA
Funktionen kan aktiveras/avaktiveras. Ändra
aktuell inställning så här:
• Om du avaktiverar HSA med kombina-
tionsinstrumentet, se ”Kombinationsin-
strumentet” i ”Lär känna instrumentpa-
nelen” för mer information.
• Om du avaktiverar HSA med Uconnect-
inställningarna, se ”Uconnect-
inställningar” i ”Multimedia” för mer
information.
På fordon som inte har kombinationsinstru-
ment ska följande metod användas:
1. Centrera ratten (framhjulen ska peka rakt
framåt).
2. Lägg växelväljaren i läge PARK
(parkering).
SÄKERHET
88

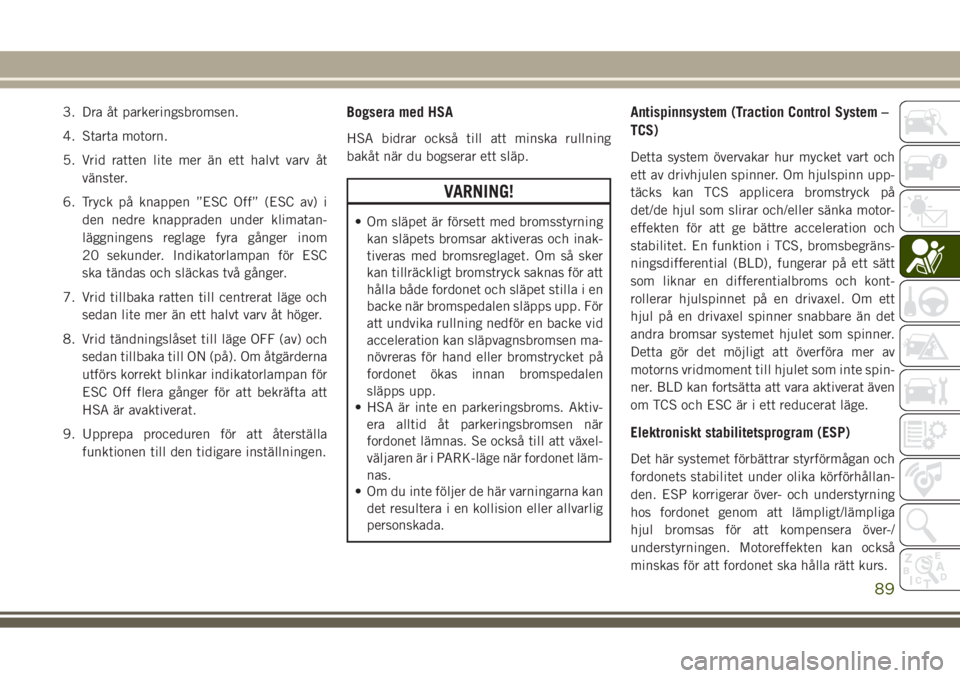

3. Dra åt parkeringsbromsen.
4. Starta motorn.
5. Vrid ratten lite mer än ett halvt varv åt
vänster.
6. Tryck på knappen ”ESC Off” (ESC av) i
den nedre knappraden under klimatan-
läggningens reglage fyra gånger inom
20 sekunder. Indikatorlampan för ESC
ska tändas och släckas två gånger.
7. Vrid tillbaka ratten till centrerat läge och
sedan lite mer än ett halvt varv åt höger.
8. Vrid tändningslåset till läge OFF (av) och
sedan tillbaka till ON (på). Om åtgärderna
utförs korrekt blinkar indikatorlampan för
ESC Off flera gånger för att bekräfta att
HSA är avaktiverat.
9. Upprepa proceduren för att återställa
funktionen till den tidigare inställningen.Bogsera med HSA
HSA bidrar också till att minska rullning
bakåt när du bogserar ett släp.
VARNING!
• Om släpet är försett med bromsstyrning
kan släpets bromsar aktiveras och inak-
tiveras med bromsreglaget. Om så sker
kan tillräckligt bromstryck saknas för att
hålla både fordonet och släpet stilla i en
backe när bromspedalen släpps upp. För
att undvika rullning nedför en backe vid
acceleration kan släpvagnsbromsen ma-
növreras för hand eller bromstrycket på
fordonet ökas innan bromspedalen
släpps upp.
• HSA är inte en parkeringsbroms. Aktiv-
era alltid åt parkeringsbromsen när
fordonet lämnas. Se också till att växel-
väljaren är i PARK-läge när fordonet läm-
nas.
• Om du inte följer de här varningarna kan
det resultera i en kollision eller allvarlig
personskada.
Antispinnsystem (Traction Control System –
TCS)
Detta system övervakar hur mycket vart och
ett av drivhjulen spinner. Om hjulspinn upp-
täcks kan TCS applicera bromstryck på
det/de hjul som slirar och/eller sänka motor-
effekten för att ge bättre acceleration och
stabilitet. En funktion i TCS, bromsbegräns-
ningsdifferential (BLD), fungerar på ett sätt
som liknar en differentialbroms och kont-
rollerar hjulspinnet på en drivaxel. Om ett
hjul på en drivaxel spinner snabbare än det
andra bromsar systemet hjulet som spinner.
Detta gör det möjligt att överföra mer av
motorns vridmoment till hjulet som inte spin-
ner. BLD kan fortsätta att vara aktiverat även
om TCS och ESC är i ett reducerat läge.
Elektroniskt stabilitetsprogram (ESP)
Det här systemet förbättrar styrförmågan och
fordonets stabilitet under olika körförhållan-
den. ESP korrigerar över- och understyrning
hos fordonet genom att lämpligt/lämpliga
hjul bromsas för att kompensera över-/
understyrningen. Motoreffekten kan också
minskas för att fordonet ska hålla rätt kurs.
89

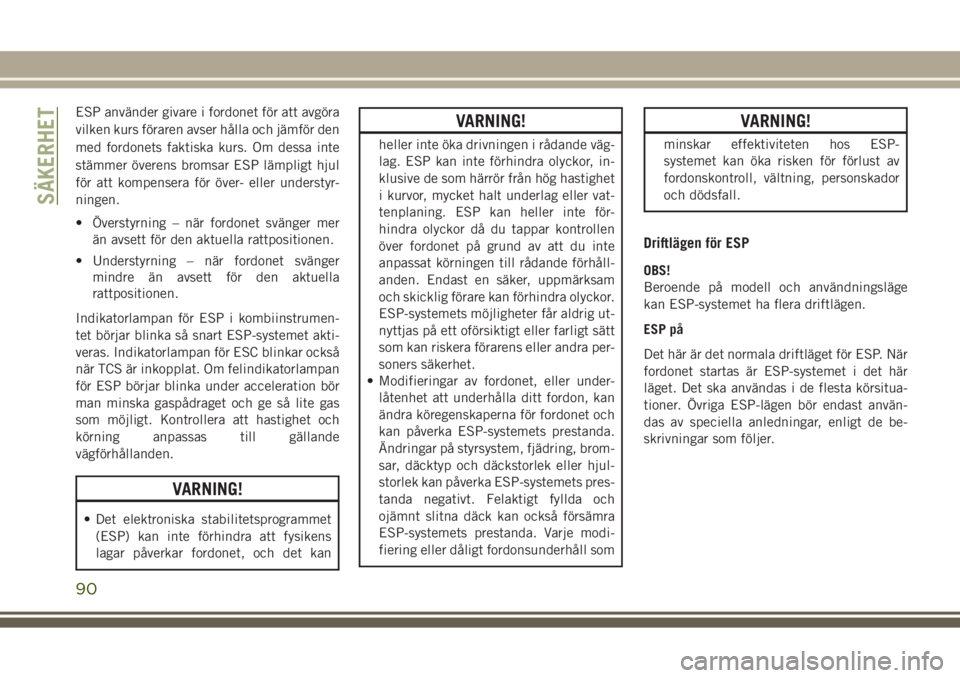

ESP använder givare i fordonet för att avgöra
vilken kurs föraren avser hålla och jämför den
med fordonets faktiska kurs. Om dessa inte
stämmer överens bromsar ESP lämpligt hjul
för att kompensera för över- eller understyr-
ningen.
• Överstyrning – när fordonet svänger mer
än avsett för den aktuella rattpositionen.
• Understyrning – när fordonet svänger
mindre än avsett för den aktuella
rattpositionen.
Indikatorlampan för ESP i kombiinstrumen-
tet börjar blinka så snart ESP-systemet akti-
veras. Indikatorlampan för ESC blinkar också
när TCS är inkopplat. Om felindikatorlampan
för ESP börjar blinka under acceleration bör
man minska gaspådraget och ge så lite gas
som möjligt. Kontrollera att hastighet och
körning anpassas till gällande
vägförhållanden.
VARNING!
• Det elektroniska stabilitetsprogrammet
(ESP) kan inte förhindra att fysikens
lagar påverkar fordonet, och det kan
VARNING!
heller inte öka drivningen i rådande väg-
lag. ESP kan inte förhindra olyckor, in-
klusive de som härrör från hög hastighet
i kurvor, mycket halt underlag eller vat-
tenplaning. ESP kan heller inte för-
hindra olyckor då du tappar kontrollen
över fordonet på grund av att du inte
anpassat körningen till rådande förhåll-
anden. Endast en säker, uppmärksam
och skicklig förare kan förhindra olyckor.
ESP-systemets möjligheter får aldrig ut-
nyttjas på ett oförsiktigt eller farligt sätt
som kan riskera förarens eller andra per-
soners säkerhet.
• Modifieringar av fordonet, eller under-
låtenhet att underhålla ditt fordon, kan
ändra köregenskaperna för fordonet och
kan påverka ESP-systemets prestanda.
Ändringar på styrsystem, fjädring, brom-
sar, däcktyp och däckstorlek eller hjul-
storlek kan påverka ESP-systemets pres-
tanda negativt. Felaktigt fyllda och
ojämnt slitna däck kan också försämra
ESP-systemets prestanda. Varje modi-
fiering eller dåligt fordonsunderhåll som
VARNING!
minskar effektiviteten hos ESP-
systemet kan öka risken för förlust av
fordonskontroll, vältning, personskador
och dödsfall.
Driftlägen för ESP
OBS!
Beroende på modell och användningsläge
kan ESP-systemet ha flera driftlägen.
ESP på
Det här är det normala driftläget för ESP. När
fordonet startas är ESP-systemet i det här
läget. Det ska användas i de flesta körsitua-
tioner. Övriga ESP-lägen bör endast använ-
das av speciella anledningar, enligt de be-
skrivningar som följer.
SÄKERHET
90

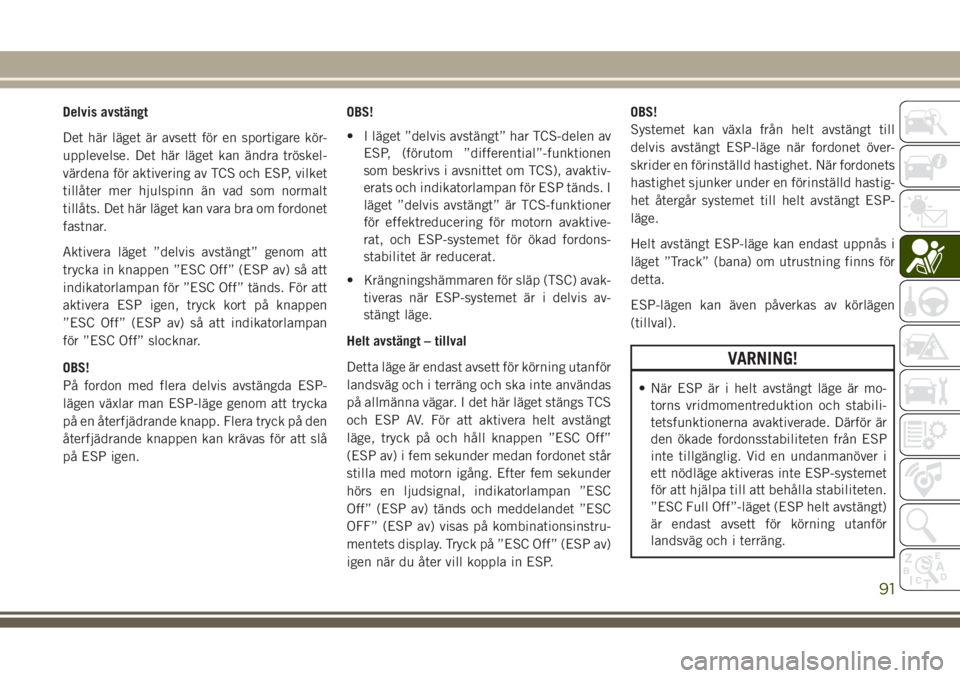

Delvis avstängt
Det här läget är avsett för en sportigare kör-
upplevelse. Det här läget kan ändra tröskel-
värdena för aktivering av TCS och ESP, vilket
tillåter mer hjulspinn än vad som normalt
tillåts. Det här läget kan vara bra om fordonet
fastnar.
Aktivera läget ”delvis avstängt” genom att
trycka in knappen ”ESC Off” (ESP av) så att
indikatorlampan för ”ESC Off” tänds. För att
aktivera ESP igen, tryck kort på knappen
”ESC Off” (ESP av) så att indikatorlampan
för ”ESC Off” slocknar.
OBS!
På fordon med flera delvis avstängda ESP-
lägen växlar man ESP-läge genom att trycka
på en återfjädrande knapp. Flera tryck på den
återfjädrande knappen kan krävas för att slå
på ESP igen.OBS!
• I läget ”delvis avstängt” har TCS-delen av
ESP, (förutom ”differential”-funktionen
som beskrivs i avsnittet om TCS), avaktiv-
erats och indikatorlampan för ESP tänds. I
läget ”delvis avstängt” är TCS-funktioner
för effektreducering för motorn avaktive-
rat, och ESP-systemet för ökad fordons-
stabilitet är reducerat.
• Krängningshämmaren för släp (TSC) avak-
tiveras när ESP-systemet är i delvis av-
stängt läge.
Helt avstängt – tillval
Detta läge är endast avsett för körning utanför
landsväg och i terräng och ska inte användas
på allmänna vägar. I det här läget stängs TCS
och ESP AV. För att aktivera helt avstängt
läge, tryck på och håll knappen ”ESC Off”
(ESP av) i fem sekunder medan fordonet står
stilla med motorn igång. Efter fem sekunder
hörs en ljudsignal, indikatorlampan ”ESC
Off” (ESP av) tänds och meddelandet ”ESC
OFF” (ESP av) visas på kombinationsinstru-
mentets display. Tryck på ”ESC Off” (ESP av)
igen när du åter vill koppla in ESP.OBS!
Systemet kan växla från helt avstängt till
delvis avstängt ESP-läge när fordonet över-
skrider en förinställd hastighet. När fordonets
hastighet sjunker under en förinställd hastig-
het återgår systemet till helt avstängt ESP-
läge.
Helt avstängt ESP-läge kan endast uppnås i
läget ”Track” (bana) om utrustning finns för
detta.
ESP-lägen kan även påverkas av körlägen
(tillval).
VARNING!
• När ESP är i helt avstängt läge är mo-
torns vridmomentreduktion och stabili-
tetsfunktionerna avaktiverade. Därför är
den ökade fordonsstabiliteten från ESP
inte tillgänglig. Vid en undanmanöver i
ett nödläge aktiveras inte ESP-systemet
för att hjälpa till att behålla stabiliteten.
”ESC Full Off”-läget (ESP helt avstängt)
är endast avsett för körning utanför
landsväg och i terräng.
91

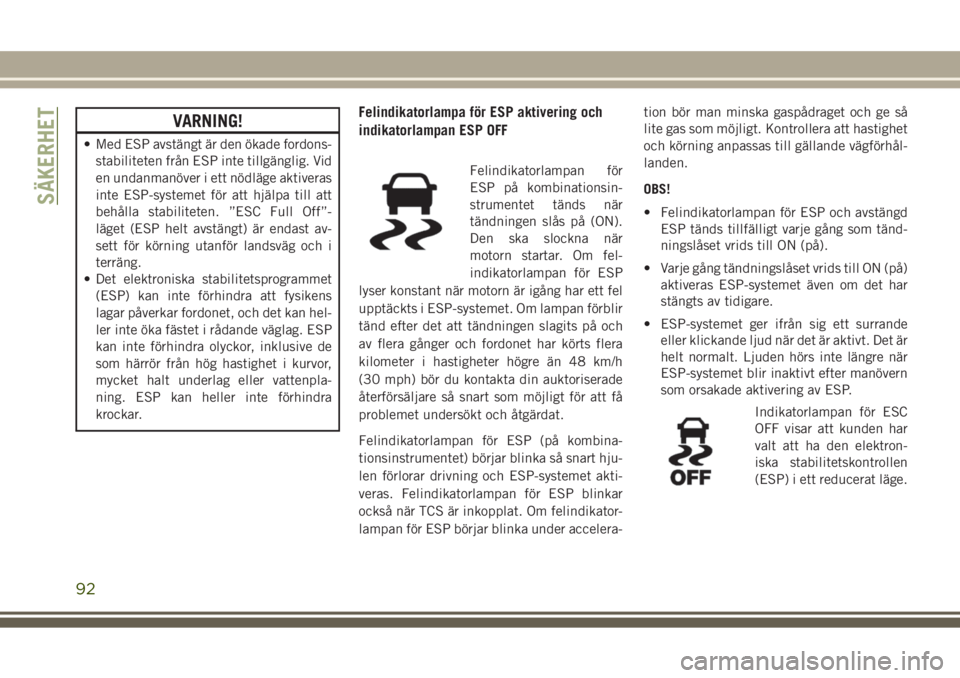

VARNING!
• Med ESP avstängt är den ökade fordons-
stabiliteten från ESP inte tillgänglig. Vid
en undanmanöver i ett nödläge aktiveras
inte ESP-systemet för att hjälpa till att
behålla stabiliteten. ”ESC Full Off”-
läget (ESP helt avstängt) är endast av-
sett för körning utanför landsväg och i
terräng.
• Det elektroniska stabilitetsprogrammet
(ESP) kan inte förhindra att fysikens
lagar påverkar fordonet, och det kan hel-
ler inte öka fästet i rådande väglag. ESP
kan inte förhindra olyckor, inklusive de
som härrör från hög hastighet i kurvor,
mycket halt underlag eller vattenpla-
ning. ESP kan heller inte förhindra
krockar.
Felindikatorlampa för ESP aktivering och
indikatorlampan ESP OFF
Felindikatorlampan för
ESP på kombinationsin-
strumentet tänds när
tändningen slås på (ON).
Den ska slockna när
motorn startar. Om fel-
indikatorlampan för ESP
lyser konstant när motorn är igång har ett fel
upptäckts i ESP-systemet. Om lampan förblir
tänd efter det att tändningen slagits på och
av flera gånger och fordonet har körts flera
kilometer i hastigheter högre än 48 km/h
(30 mph) bör du kontakta din auktoriserade
återförsäljare så snart som möjligt för att få
problemet undersökt och åtgärdat.
Felindikatorlampan för ESP (på kombina-
tionsinstrumentet) börjar blinka så snart hju-
len förlorar drivning och ESP-systemet akti-
veras. Felindikatorlampan för ESP blinkar
också när TCS är inkopplat. Om felindikator-
lampan för ESP börjar blinka under accelera-tion bör man minska gaspådraget och ge så
lite gas som möjligt. Kontrollera att hastighet
och körning anpassas till gällande vägförhål-
landen.
OBS!
• Felindikatorlampan för ESP och avstängd
ESP tänds tillfälligt varje gång som tänd-
ningslåset vrids till ON (på).
• Varje gång tändningslåset vrids till ON (på)
aktiveras ESP-systemet även om det har
stängts av tidigare.
• ESP-systemet ger ifrån sig ett surrande
eller klickande ljud när det är aktivt. Det är
helt normalt. Ljuden hörs inte längre när
ESP-systemet blir inaktivt efter manövern
som orsakade aktivering av ESP.
Indikatorlampan för ESC
OFF visar att kunden har
valt att ha den elektron-
iska stabilitetskontrollen
(ESP) i ett reducerat läge.
SÄKERHET
92

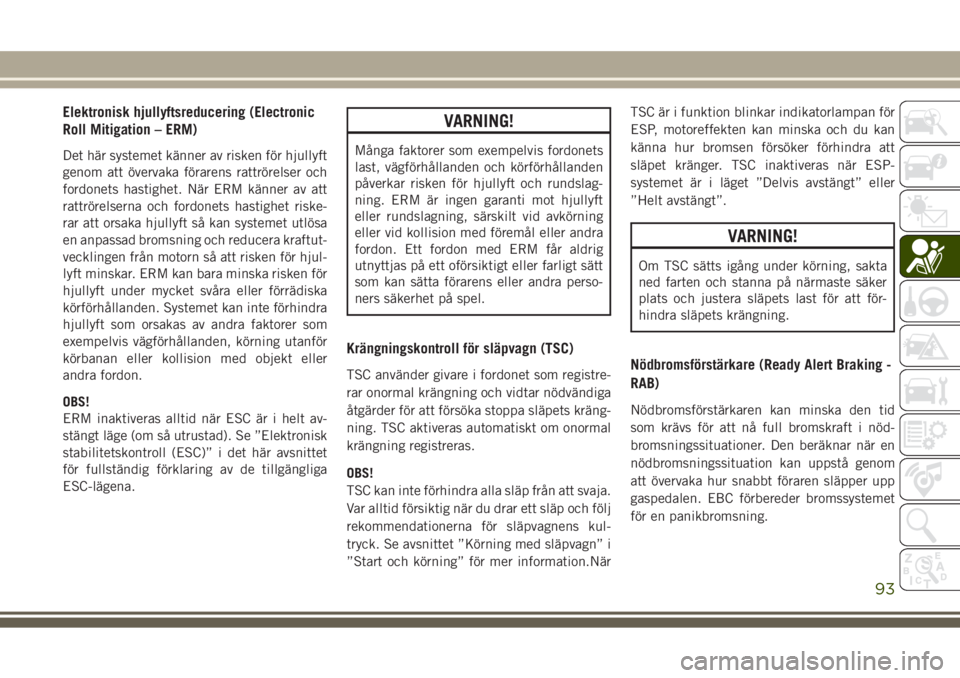

Elektronisk hjullyftsreducering (Electronic
Roll Mitigation – ERM)
Det här systemet känner av risken för hjullyft
genom att övervaka förarens rattrörelser och
fordonets hastighet. När ERM känner av att
rattrörelserna och fordonets hastighet riske-
rar att orsaka hjullyft så kan systemet utlösa
en anpassad bromsning och reducera kraftut-
vecklingen från motorn så att risken för hjul-
lyft minskar. ERM kan bara minska risken för
hjullyft under mycket svåra eller förrädiska
körförhållanden. Systemet kan inte förhindra
hjullyft som orsakas av andra faktorer som
exempelvis vägförhållanden, körning utanför
körbanan eller kollision med objekt eller
andra fordon.
OBS!
ERM inaktiveras alltid när ESC är i helt av-
stängt läge (om så utrustad). Se ”Elektronisk
stabilitetskontroll (ESC)” i det här avsnittet
för fullständig förklaring av de tillgängliga
ESC-lägena.
VARNING!
Många faktorer som exempelvis fordonets
last, vägförhållanden och körförhållanden
påverkar risken för hjullyft och rundslag-
ning. ERM är ingen garanti mot hjullyft
eller rundslagning, särskilt vid avkörning
eller vid kollision med föremål eller andra
fordon. Ett fordon med ERM får aldrig
utnyttjas på ett oförsiktigt eller farligt sätt
som kan sätta förarens eller andra perso-
ners säkerhet på spel.
Krängningskontroll för släpvagn (TSC)
TSC använder givare i fordonet som registre-
rar onormal krängning och vidtar nödvändiga
åtgärder för att försöka stoppa släpets kräng-
ning. TSC aktiveras automatiskt om onormal
krängning registreras.
OBS!
TSC kan inte förhindra alla släp från att svaja.
Var alltid försiktig när du drar ett släp och följ
rekommendationerna för släpvagnens kul-
tryck. Se avsnittet ”Körning med släpvagn” i
”Start och körning” för mer information.NärTSC är i funktion blinkar indikatorlampan för
ESP, motoreffekten kan minska och du kan
känna hur bromsen försöker förhindra att
släpet kränger. TSC inaktiveras när ESP-
systemet är i läget ”Delvis avstängt” eller
”Helt avstängt”.
VARNING!
Om TSC sätts igång under körning, sakta
ned farten och stanna på närmaste säker
plats och justera släpets last för att för-
hindra släpets krängning.
Nödbromsförstärkare (Ready Alert Braking -
RAB)
Nödbromsförstärkaren kan minska den tid
som krävs för att nå full bromskraft i nöd-
bromsningssituationer. Den beräknar när en
nödbromsningssituation kan uppstå genom
att övervaka hur snabbt föraren släpper upp
gaspedalen. EBC förbereder bromssystemet
för en panikbromsning.
93

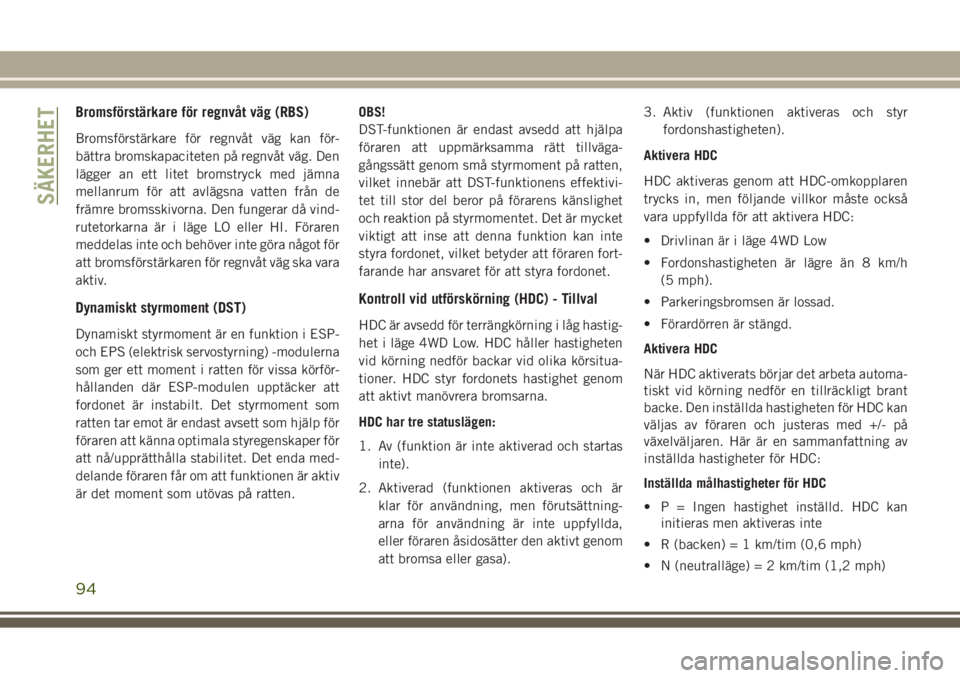

Bromsförstärkare för regnvåt väg (RBS)
Bromsförstärkare för regnvåt väg kan för-
bättra bromskapaciteten på regnvåt väg. Den
lägger an ett litet bromstryck med jämna
mellanrum för att avlägsna vatten från de
främre bromsskivorna. Den fungerar då vind-
rutetorkarna är i läge LO eller HI. Föraren
meddelas inte och behöver inte göra något för
att bromsförstärkaren för regnvåt väg ska vara
aktiv.
Dynamiskt styrmoment (DST)
Dynamiskt styrmoment är en funktion i ESP-
och EPS (elektrisk servostyrning) -modulerna
som ger ett moment i ratten för vissa körför-
hållanden där ESP-modulen upptäcker att
fordonet är instabilt. Det styrmoment som
ratten tar emot är endast avsett som hjälp för
föraren att känna optimala styregenskaper för
att nå/upprätthålla stabilitet. Det enda med-
delande föraren får om att funktionen är aktiv
är det moment som utövas på ratten.OBS!
DST-funktionen är endast avsedd att hjälpa
föraren att uppmärksamma rätt tillväga-
gångssätt genom små styrmoment på ratten,
vilket innebär att DST-funktionens effektivi-
tet till stor del beror på förarens känslighet
och reaktion på styrmomentet. Det är mycket
viktigt att inse att denna funktion kan inte
styra fordonet, vilket betyder att föraren fort-
farande har ansvaret för att styra fordonet.
Kontroll vid utförskörning (HDC) - Tillval
HDC är avsedd för terrängkörning i låg hastig-
het i läge 4WD Low. HDC håller hastigheten
vid körning nedför backar vid olika körsitua-
tioner. HDC styr fordonets hastighet genom
att aktivt manövrera bromsarna.
HDC har tre statuslägen:
1. Av (funktion är inte aktiverad och startas
inte).
2. Aktiverad (funktionen aktiveras och är
klar för användning, men förutsättning-
arna för användning är inte uppfyllda,
eller föraren åsidosätter den aktivt genom
att bromsa eller gasa).3. Aktiv (funktionen aktiveras och styr
fordonshastigheten).
Aktivera HDC
HDC aktiveras genom att HDC-omkopplaren
trycks in, men följande villkor måste också
vara uppfyllda för att aktivera HDC:
• Drivlinan är i läge 4WD Low
• Fordonshastigheten är lägre än 8 km/h
(5 mph).
• Parkeringsbromsen är lossad.
• Förardörren är stängd.
Aktivera HDC
När HDC aktiverats börjar det arbeta automa-
tiskt vid körning nedför en tillräckligt brant
backe. Den inställda hastigheten för HDC kan
väljas av föraren och justeras med +/- på
växelväljaren. Här är en sammanfattning av
inställda hastigheter för HDC:
Inställda målhastigheter för HDC
• P = Ingen hastighet inställd. HDC kan
initieras men aktiveras inte
• R (backen) = 1 km/tim (0,6 mph)
• N (neutralläge) = 2 km/tim (1,2 mph)
SÄKERHET
94
