2017 JEEP GRAND CHEROKEE Drift- och underhållshandbok (in Swedish)

Den bakåtvända barnstolen hålls fast av for-
donets säkerhetsbälten. som visas i fig. A.
Barnstolen håller fast barnet med en egen
sele.
VARNING!
• Placera aldrig en bakåtvänd barnstol
framför en krockkudde. En främre krock-
kudde på passagerarsidan som löses ut
kan orsaka allvarliga skador och dödsfall
om barnet är 12 år eller yngre, och detta
gäller även barn i bakåtvänd barnstol.
• Använd endast en bakåtvänd barnstol i
fordon med baksäte.
Grupp 1
Barn som väger mellan 9 kg och 18 kg kan
åka i en framåtvänd grupp 1-stol som den i
fig. B. Denna typ av barnstol är avsedd för
äldre barn som är för stora för en grupp 0-
eller 0+-barnstol.
Grupp 2
Barn som väger mellan 15 kg och 25 kg och
som är för stora för grupp 1-barnstol kan
använda en grupp 2-barnstol.
Som visas i fig. C, placerar grupp 2 barn-
stolen barnet korrekt med hänsyn till säker-
hetsbältet så att axelremmen löper över bar-
nets bröst och inte över halsen, och
midjebältet smiter åt om bäckenet och inte
magen.
Fig. BFig. C
127

Grupp 3
Barn som väger mellan 22 kg och 36 kg och
som är tillräckligt långa för att använda den
ordinarie axelremmen kan använda en grupp
3-barnstol. Grupp 3-barnstolar placerar mid-jebältet på barnets bäcken. Barnet måste
vara tillräckligt långt för att axelremmen ska
löpa över barnets bröstkorg och inte över
halsen.
Fig. D visar ett exempel på en grupp
3-barnstol som placerar barnet korrekt i
baksätet.
VARNING!
• Felaktig montering kan leda till att en
barnbärstol eller barnstol går sönder.
Den kan lossna i en kollision. Barnet kan
då skadas allvarligt eller omkomma. Följ
tillverkarens anvisningar mycket noga
vid montering av en babybärstol eller
barnstol.
VARNING!
• Efter att en barnstol har monterats i
fordonet ska du inte flytta fordonssätet
framåt eller bakåt eftersom det kan
lossna barnstolens fästen. Ta bort barn-
stolen innan du ändrar fordonssätets
läge. När du har ställt in fordonssätets
läge, sätter du tillbaka barnstolen.
• När barnstolen inte används ska den
vara fastspänd i fordonet med säkerhets-
bältet eller i ISOFIX-fästena, eller tas ut
ur fordonet. Låt den inte ligga lös i
fordonet. Vid plötsliga inbromsningar el-
ler vid krock kan den träffa passagerare
eller ryggstöd och orsaka allvarliga
personskador.
Fig. D
SÄKERHET
128

Passagerarsätenas lämplighet för använd-
ning med universella barnstolar
Enligt EU-direktivet 2000/3/EG visas varje
passagerarsätes lämplighet för installation av
universella barnstolar i följande tabell:
ViktgruppTabell för placering av universell barnstol (eller annan plats)
Främre passagerarplats Baksätets ytterplatser Baksätets mittplats
Grupp 0 — upp till 10 kg X U U
Grupp 0+ — upp till 13 kg X U U
Grupp1—9till 18 kg X U U
Grupp 2 och3—15till 36 kg X U U
Förklaring av bokstäverna i tabellen ovan:
• U = Lämplig för barnsäkerhetssystem av
kategorin ”universal” som är godkända för
denna viktgrupp.
• UF = Lämplig för framåtvända barnsäker-
hetssystem av kategorin ”universal” som
är godkända för denna viktgrupp.
• L = Lämplig för specifika barnsäkerhets-
system i bifogad lista. Dessa barnsäker-
hetssystem kan vara av kategorin ”specifik
för fordon”, ”begränsad” eller ”semiuni-
versal”.• B = Inbyggt barnsäkerhetssystem som är
godkänt för denna viktgrupp.
• X = Sätets position lämpar sig inte för
barnsäkerhetssystem i denna viktgrupp.
Säkerhetsbälten för äldre barn
Barn som är längre än 1,50 m kan använda
säkerhetsbälte istället för att använda barn-
stolar.Använd det här enkla testet med 5-steg för att
avgöra om säkerhetsbältet passar barnet or-
dentligt eller om de fortfarande bör använda
en grupp 2- och grupp 3-barnstol att förbättra
hur säkerhetsbältet sitter:
1. Kan barnet sitta helt och hållet mot sätets
ryggstöd?
2. Kan barnet böja knäna bekvämt över sä-
tets framkant när ryggen är helt mot
ryggstödet?
3. Går axelremmen över barnets axel mellan
halsen och armen?
129

4. Sitter höftbandet så lågt som möjligt, mot
barnets lår och inte mot magen?
5. Kan barnet sitta så här under hela resan?
Om svaret på någon av dessa frågor var ”nej”
behöver barnet fortfarande använda en grupp
2- eller grupp 3-barnstol i det här fordonet.
Om barnet använder trepunktsbältet, kontrol-
lera regelbundet att bältet passar och att
bältesspännet är låst. Ett barn som vrider och
vänder sig eller sjunker ihop kan få bältet ur
läge. Om axelremmen ligger an mot ansiktet
eller halsen flyttar du barnet närmare fordo-
nets mitt, eller använder en extrakudde av-
sedd för detta ändamål för att placera säker-
hetsbältet korrekt på barnet.
VARNING!
Tillåt aldrig ett barn att ha bältet under
armen eller bakom ryggen. Vid en krock
kommer axelremmen inte att ge ett fullgott
skydd åt ett barn, vilket kan resultera i
allvarliga skador eller dödsfall. Ett barn
måste alltid ha på sig säkerhetsbältets
höft- och axeldelar ordentligt.
ISOFIX-fästsystem
Fordonet är utrustat med ett fästsystem för
barnstolar som kallas ISOFIX. Med detta sys-
tem kan ISOFIX-utrustade barnstolar instal-
leras utan användning av fordonets säker-
hetsbälten. ISOFIX-systemet har två nedre
fästen som sitter på baksidan av sittdynan
där den möter ryggstödet och en övre fäst-
punkt som sitter bakom sittplatsen.
Ett exempel på en universell ISOFIX-barnstol
för viktgrupp 1 visas i fig. E. ISOFIX-
barnstolar finns även i de övriga viktgrup-
perna.
Placering av ISOFIX-fästen
De nedre fästpunkterna består av runda byg-
lar som sitter mellan baksätets ryggstöd och
sittdyna under fästessymbolerna på rygg-
stödet. De är nätt och jämnt synliga när du
lutar dig in i baksätet för att montera barn-
stolen. Du kan lätt känna dem om du drar ett
finger i springan mellan ryggstödet och sitt-
dynan.
Fig. E
Nedre fästen i baksätet
SÄKERHET
130

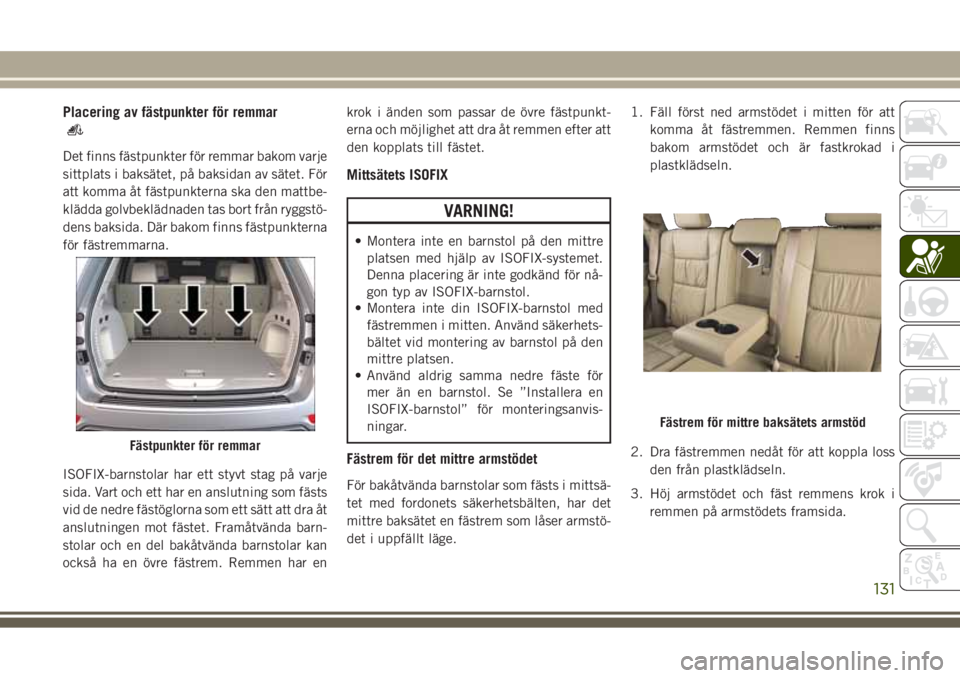

Placering av fästpunkter för remmar
Det finns fästpunkter för remmar bakom varje
sittplats i baksätet, på baksidan av sätet. För
att komma åt fästpunkterna ska den mattbe-
klädda golvbeklädnaden tas bort från ryggstö-
dens baksida. Där bakom finns fästpunkterna
för fästremmarna.
ISOFIX-barnstolar har ett styvt stag på varje
sida. Vart och ett har en anslutning som fästs
vid de nedre fästöglorna som ett sätt att dra åt
anslutningen mot fästet. Framåtvända barn-
stolar och en del bakåtvända barnstolar kan
också ha en övre fästrem. Remmen har enkrok i änden som passar de övre fästpunkt-
erna och möjlighet att dra åt remmen efter att
den kopplats till fästet.
Mittsätets ISOFIX
VARNING!
• Montera inte en barnstol på den mittre
platsen med hjälp av ISOFIX-systemet.
Denna placering är inte godkänd för nå-
gon typ av ISOFIX-barnstol.
• Montera inte din ISOFIX-barnstol med
fästremmen i mitten. Använd säkerhets-
bältet vid montering av barnstol på den
mittre platsen.
• Använd aldrig samma nedre fäste för
mer än en barnstol. Se ”Installera en
ISOFIX-barnstol” för monteringsanvis-
ningar.
Fästrem för det mittre armstödet
För bakåtvända barnstolar som fästs i mittsä-
tet med fordonets säkerhetsbälten, har det
mittre baksätet en fästrem som låser armstö-
det i uppfällt läge.1. Fäll först ned armstödet i mitten för att
komma åt fästremmen. Remmen finns
bakom armstödet och är fastkrokad i
plastklädseln.
2. Dra fästremmen nedåt för att koppla loss
den från plastklädseln.
3. Höj armstödet och fäst remmens krok i
remmen på armstödets framsida.
Fästpunkter för remmar
Fästrem för mittre baksätets armstöd
131

Följ alltid anvisningarna från bilbarnstolstill-
verkaren vid montering av bilbarnstol. Alla
barnstolar monteras inte på det sätt som
beskrivs här.
Passagerarsätenas lämplighet för använd-
ning med ISOFIX-barnstolar
Tabellen nedan visar de olika installations-
möjligheter för ISOFIX-barnstolar på säten
utrustade med ISOFIX-fästen enligt europe-
isk standard ECE 16.
Tabell över fordonets ISOFIX-positioner
Viktgrupp Storlek Fäste Främre passagerarplatsBaksätets ytterplatser
Rt./Lt. (Hö/Vä).Baksätets mittplats
BabyliftF ISO/L1 X X X
G ISO/L2 X X X
(1) X Ej tillämpl. X
0 — upp till 10 kgE ISO/R1 X IL/IL X
(1) X X X
Fastsatt fästrem för mittre baksätets
armstöd
SÄKERHET
132

Tabell över fordonets ISOFIX-positioner
Viktgrupp Storlek Fäste Främre passagerarplatsBaksätets ytterplatser
Rt./Lt. (Hö/Vä).Baksätets mittplats
0+ — upp till 13 kgE ISO/R1 X IL/IL X
D ISO/R2 X IL/IL X
C ISO/R3 X IL/IL X
(1) X X X
I — 9 till 18 kgD ISO/R2 X IUF/IUF X
C ISO/R3 X IUF/IUF X
B ISO/F2 X IUF/IUF X
B1 ISO/F2X X IUF/IUF X
A ISO/F3 X IUF/IUF X
(1) X Ej tillämpl. X
II — 15 till 25 kg (1) X Ej tillämpl. X
III — 22 till 36 kg (1) X Ej tillämpl. X
Förklaring av bokstäverna i tabellen ovan:
• (1) = För den barnsäkerhetsutrustning
som inte använder samma storleks-/
klassidentifiering som ISO/XX (A till G) för
tillämplig viktgrupp ska biltillverkaren
ange de fordonsspecifika ISOFIX-
barnstolar som rekommenderas för varje
position.• IL = Lämplig för specifika ISOFIX-
barnstolar som anges i bifogad lista. Dessa
ISOFIX-barnstolar kan vara av kategorin
”specifik för fordon”, ”begränsad” eller
”semiuniversal”.
• IUF = Lämplig för framåtriktade ISOFIX-
barnstolar av kategorin universal, god-
kända för denna viktgrupp.• X = ISOFIX-position inte lämplig för
ISOFIX-barnstolar i denna viktgrupp och/
eller storleksklass.
Följ alltid anvisningarna från bilbarnstolstillver-
karen vid montering av bilbarnstol. Alla barn-
stolar monteras inte på det sätt som beskrivs
här. När du använder en universell ISOFIX-
133

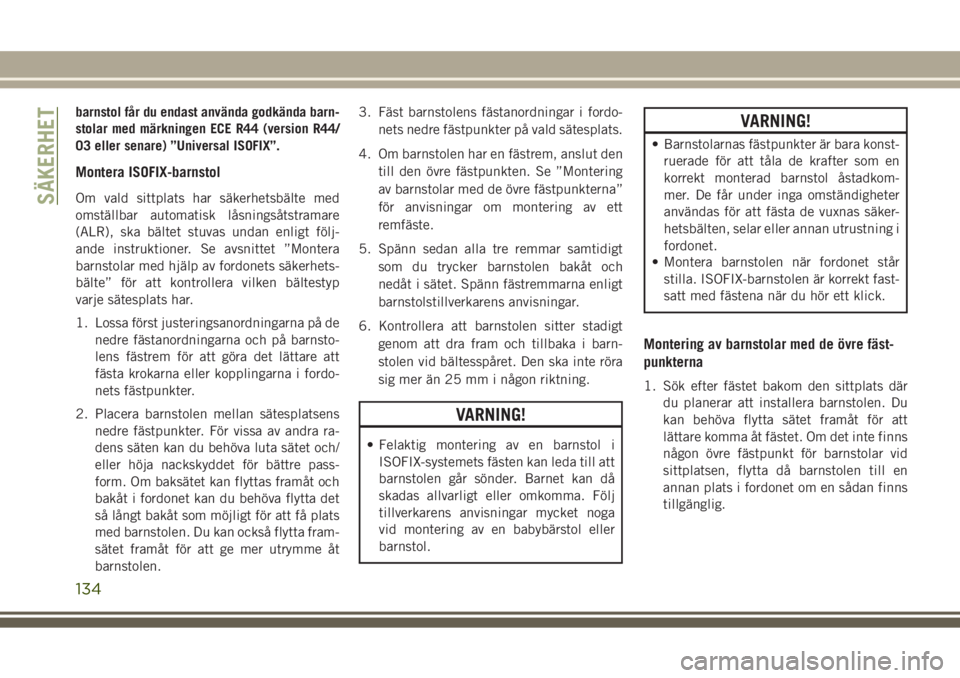

barnstol får du endast använda godkända barn-
stolar med märkningen ECE R44 (version R44/
03 eller senare) ”Universal ISOFIX”.
Montera ISOFIX-barnstol
Om vald sittplats har säkerhetsbälte med
omställbar automatisk låsningsåtstramare
(ALR), ska bältet stuvas undan enligt följ-
ande instruktioner. Se avsnittet ”Montera
barnstolar med hjälp av fordonets säkerhets-
bälte” för att kontrollera vilken bältestyp
varje sätesplats har.
1. Lossa först justeringsanordningarna på de
nedre fästanordningarna och på barnsto-
lens fästrem för att göra det lättare att
fästa krokarna eller kopplingarna i fordo-
nets fästpunkter.
2. Placera barnstolen mellan sätesplatsens
nedre fästpunkter. För vissa av andra ra-
dens säten kan du behöva luta sätet och/
eller höja nackskyddet för bättre pass-
form. Om baksätet kan flyttas framåt och
bakåt i fordonet kan du behöva flytta det
så långt bakåt som möjligt för att få plats
med barnstolen. Du kan också flytta fram-
sätet framåt för att ge mer utrymme åt
barnstolen.3. Fäst barnstolens fästanordningar i fordo-
nets nedre fästpunkter på vald sätesplats.
4. Om barnstolen har en fästrem, anslut den
till den övre fästpunkten. Se ”Montering
av barnstolar med de övre fästpunkterna”
för anvisningar om montering av ett
remfäste.
5. Spänn sedan alla tre remmar samtidigt
som du trycker barnstolen bakåt och
nedåt i sätet. Spänn fästremmarna enligt
barnstolstillverkarens anvisningar.
6. Kontrollera att barnstolen sitter stadigt
genom att dra fram och tillbaka i barn-
stolen vid bältesspåret. Den ska inte röra
sig mer än 25 mm i någon riktning.
VARNING!
• Felaktig montering av en barnstol i
ISOFIX-systemets fästen kan leda till att
barnstolen går sönder. Barnet kan då
skadas allvarligt eller omkomma. Följ
tillverkarens anvisningar mycket noga
vid montering av en babybärstol eller
barnstol.
VARNING!
• Barnstolarnas fästpunkter är bara konst-
ruerade för att tåla de krafter som en
korrekt monterad barnstol åstadkom-
mer. De får under inga omständigheter
användas för att fästa de vuxnas säker-
hetsbälten, selar eller annan utrustning i
fordonet.
• Montera barnstolen när fordonet står
stilla. ISOFIX-barnstolen är korrekt fast-
satt med fästena när du hör ett klick.
Montering av barnstolar med de övre fäst-
punkterna
1. Sök efter fästet bakom den sittplats där
du planerar att installera barnstolen. Du
kan behöva flytta sätet framåt för att
lättare komma åt fästet. Om det inte finns
någon övre fästpunkt för barnstolar vid
sittplatsen, flytta då barnstolen till en
annan plats i fordonet om en sådan finns
tillgänglig.
SÄKERHET
134
