2017 Hyundai Ioniq Electric Instruktionsbog (in Danish)

H34
11. Kontrollér, om højspændings-
batteriets opladnings-
kontrollampe i instrumentpanelet
er tændt. Opladning er ikke
udført, hvis opladningens
kontrollampe er slukket.
Hvis opladerstikket ikke stikkes
helt end, skal opladerkablet
tilsluttes igen for at oplade igen. Information
 Selvom opladning er mulig med POWER-knappen i ON/START-
position, skal De for en sikkerheds
skyld starte opladningen, når
POWER-knappen er i OFF-
position, og gearstangen sat i p
(parkering).
Efter opladningen er startet, kan De
bruge de elektriske komponenter
som fx radioen ved at trykke
POWER-knappen til ACC- eller
ON-position.
 Under opladning kan gearstangen ikke skiftes fra P (parkering) til et
andet gear. 12. Efter opladningen er startet,
vises den anslåede opladningstid
på instrumentpanelet i ca. 1
minut.
Hvis De åbner døren i førersidenunder opladningen, vises denanslåede opladningstid også på
instrumentpanelet i ca. 1 minut. Når den planlagte opladning
indstilles, vises den anslåedeopladningstid som "-- ".
i
OAEE046193LOAEEQ016032
OO PPLLAA DDNN IINN GG AA FF DD EENN EE LLEE KK TTRR IISS KK EE BB IILL (( VV EEDD LLIIGG EEHH OO LLDD EELLSS EE SSOO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))

H35
Information
Den nødvendige opladningstid for et
højspændingsbatteri kan variere
afhængig af højspændingsbatteriets
tilstand og holdbarhed, opladerens
specifikationer, og den omgivende
temperatur. Oplåsning af opladerdæksel i en nødsituation
Hvis opladerdækslet ikke åbner på
grund af afladning af batteriet eller
fejl i det elektriske ledningsnet,
åbnes bagklappen og der trækkes let
i nødkablet, som vist ovenfor.
Opladerdækslet vil derefter åbnes.
Kontrol af opladestatus
Under opladning af
højspændingsbatteriet kan
opladestatus kontrolleres uden forbilen.
i
OAEE046010
OAEEQ016025

H36

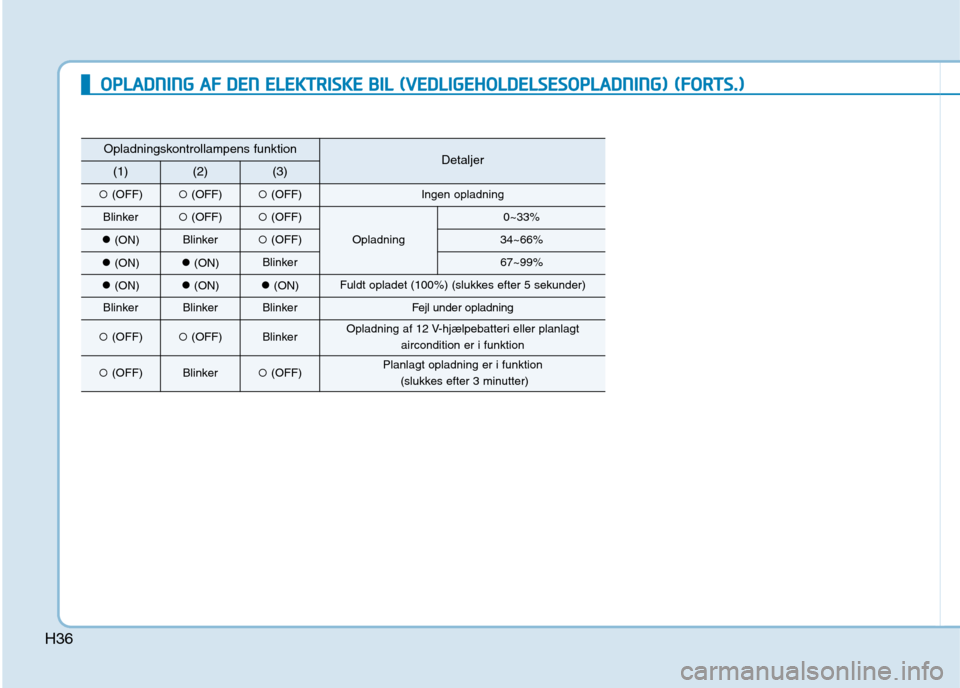

Opladningskontrollampens funktionDetaljer(1)(2)(3)
(OFF)(OFF) (OFF)Ingen opladning
Blinker(OFF) (OFF)
Opladning
0~33%
(ON)Blinker (OFF)34~66%
(ON)(ON)Blinker67~99%
(ON)(ON)(ON)Fuldt opladet (100%) (slukkes efter 5 sekunder)
BlinkerBlinkerBlinkerFejl under opladning
(OFF)(OFF)BlinkerOpladning af 12 V-hjælpebatteri eller planlagt
aircondition er i funktion
(OFF)Blinker (OFF)Planlagt opladning er i funktion
(slukkes efter 3 minutter)
OOPPLLAA DDNN IINN GG AA FF DD EENN EE LLEE KK TTRR IISS KK EE BB IILL (( VV EEDD LLIIGG EEHH OO LLDD EELLSS EE SSOO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))

H37
Kontrollampe for opladningsstatus for bærbar oplader
StyreboksKontrollampeDetaljer
STIKPROP
Tændt: Elektricitet tilsluttet
Blinker: Fejl i stikkets temperatursensor
Tændt: Stikkets beskyttelse mod høj temperatur
Blinker: Advarsel for høj temperatur i stikket
ELEKTRICITETTændt: Elektricitet tilsluttet
OPLADNINGBlinker: Opladning i strømbesparende funktion, det er kunCHARGE-kontrollampen der lyser.
FEJLBlinker: Opladning afbrudt
OPLADNINGS-
NIVEAU
Ladestrøm 12 A
Ladestrøm 9 A
Ladestrøm 6 A
BIL
Tilsluttet i opladerstik
Opladning
Blinker: Opladning ikke mulig
(Grøn)
(Grøn) (Blå)
(Rød) (Rød)

H38
Kontrollampe for opladningsstatus for bærbar oplader
NOStyre- boksStatus / Diagnose / ModforanstaltningNOStyre- boksStatus / Diagnose / Modforanstaltning
1
Opladerstik tilsluttet i bilen (lyser grønt)
Fejl i stikkets temperatursensor (blinker grønt)
Beskyttelse mod høj temperatur i stikket (blinker rødt)
Advarsel mod høj temperatur i stikket (lampe lyder rødt)
Vi anbefaler, at De kontakter et
autoriseret HYUNDAI-værksted.
2
- Opladerstik tilsluttet i bilen (lyser grønt)
3
- Underopladning


4
- Inden opladerstikket stikkes ind i bilen(blinker rødt)


Vi anbefaler, at De kontakter et
autoriseret HYUNDAI-værksted.
OO PPLLAA DDNN IINN GG AA FF DD EENN EE LLEE KK TTRR IISS KK EE BB IILL (( VV EEDD LLIIGG EEHH OO LLDD EELLSS EE SSOO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))

H39
NOStyre- boksStatus / Diagnose / ModforanstaltningNOStyre- boksStatus / Diagnose / Modforanstaltning
5
- Tilsluttet bilen (Rød blinker)


Vi anbefaler, at De kontakter et autoriseret
HYUNDAI-værksted.
6
- Efter tilslutning af opladerstik i bilen (Rød blinker)

Vi anbefaler, at De kontakter et
autoriseret HYUNDAI-værksted.
7
Fejl i stikkets temperatursensor (Grøn blinker)
Beskyttelse mod høj temperatur i stikket (Rød blinker)
Advarsel mod høj temperatur i stikket (lyser rødt)
Vi anbefaler, at De kontakter et autoriseret
HYUNDAI-værksted.
8
- Strømbesparende funktion startet (Grøn blinker)
Kontrollampe for opladningsstatus for bærbar oplader

H40

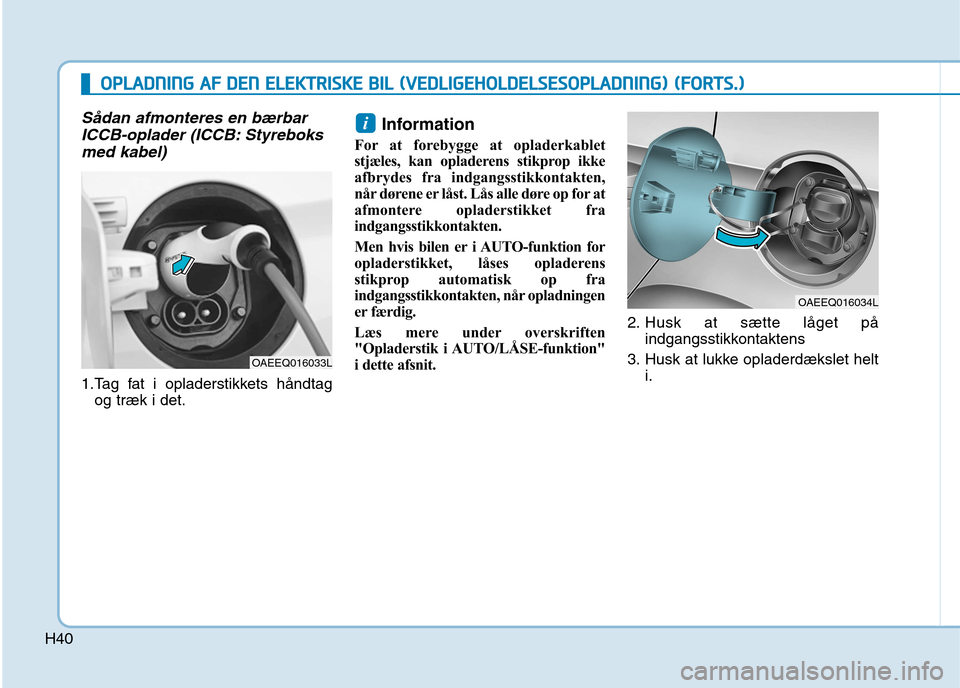

Sådan afmonteres en bærbarICCB-oplader (ICCB: Styreboks
med kabel)
1.Tag fat i opladerstikkets håndtag og træk i det. Information
For at forebygge at opladerkablet
stjæles, kan opladerens stikprop ikke
afbrydes fra indgangsstikkontakten,
når dørene er låst. Lås alle døre op for at
afmontere opladerstikket fra
indgangsstikkontakten.
Men hvis bilen er i AUTO-funktion for
opladerstikket, låses opladerens
stikprop automatisk op fra
indgangsstikkontakten, når opladningen
er færdig.
Læs mere under overskriften
"Opladerstik i AUTO/LÅSE-funktion"
i dette afsnit. 2. Husk at sætte låget på
indgangsstikkontaktens
3. Husk at lukke opladerdækslet helt i.
i
OAEEQ016033L
OAEEQ016034L
OOPPLLAA DDNN IINN GG AA FF DD EENN EE LLEE KK TTRR IISS KK EE BB IILL (( VV EEDD LLIIGG EEHH OO LLDD EELLSS EE SSOO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))

H41

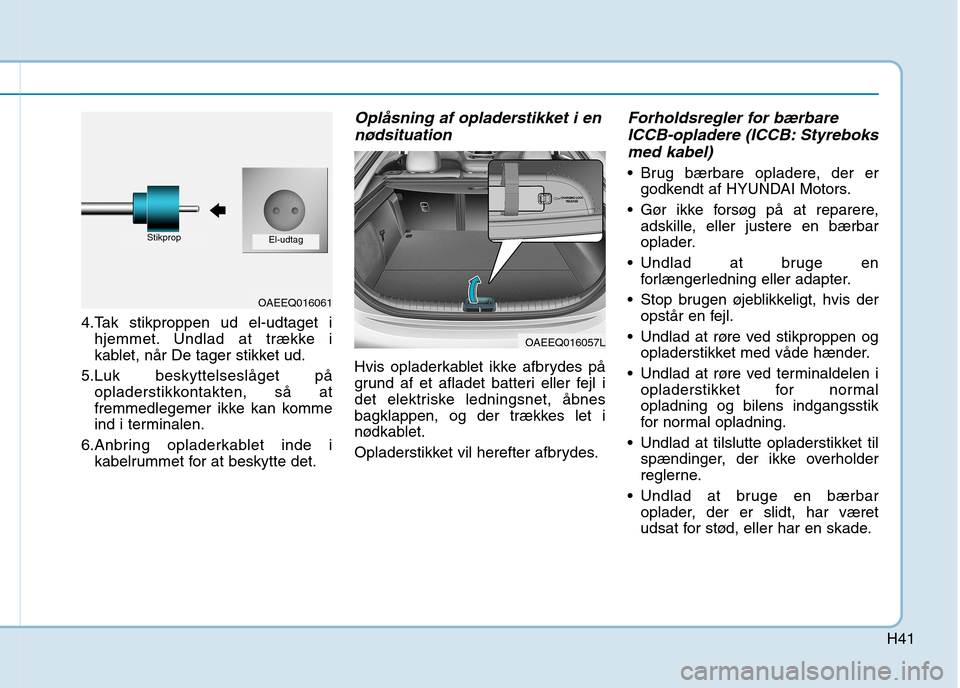

4.Tak stikproppen ud el-udtaget ihjemmet. Undlad at trække i
kablet, når De tager stikket ud.
5.Luk beskyttelseslåget på opladerstikkontakten, så at
fremmedlegemer ikke kan komme
ind i terminalen.
6.Anbring opladerkablet inde i kabelrummet for at beskytte det.
Oplåsning af opladerstikket i en
nødsituation
Hvis opladerkablet ikke afbrydes på
grund af et afladet batteri eller fejl i
det elektriske ledningsnet, åbnes
bagklappen, og der trækkes let i
nødkablet.
Opladerstikket vil herefter afbrydes.
Forholdsregler for bærbareICCB-opladere (ICCB: Styreboks
med kabel)
Brug bærbare opladere, der er godkendt af HYUNDAI Motors.
Gør ikke forsøg på at reparere, adskille, eller justere en bærbar
oplader.
Undlad at bruge en forlængerledning eller adapter.
Stop brugen øjeblikkeligt, hvis der opstår en fejl.
Undlad at røre ved stikproppen og opladerstikket med våde hænder.
Undlad at røre ved terminaldelen i opladerstikket for normalopladning og bilens indgangsstik
for normal opladning.
Undlad at tilslutte opladerstikket til spændinger, der ikke overholder
reglerne.
Undlad at bruge en bærbar oplader, der er slidt, har været
udsat for stød, eller har en skade.
OAEEQ016057L
OAEEQ016061
StikpropEl-udtag
