4. Den fjernede sikring kontrolleres;den udskiftes, hvis den er
sprunget. For at fjerne eller isætte
en sikring skal
sikringsudtrækkeren bruges i
motorrummets sikringspanel.
5. Skub en ny sikring af samme sikringsstørrelse ind, og kontrollér,
at den passer fast i clipsen. Hvis
den sidder løst, skal De rådføre
Dem med et autoriseret
HYUNDAI-værksted.
Efter kontrol af sikringspanelet imotorrummet skalsikringspanelets låg sættes rigtigt
på igen. De kan høre et klik, når
låget låses på plads. Hvis låget
ikke sidder rigtigt, kan der opstå
fejl i det elektriske system pga.
indtrængende vand.Universalsikring
Hvis universalsikringen er sprunget,
skal den fjernes sådan:
1. Sluk for bilen.
2. Afbryd batteriets negative kabel.
3. Fjern låget på sikringspanelet ved at trykke på tappen og trække det opad.
4. Fjern møtrikkerne vist i illustrationen ovenfor.
5. Udskift sikringen med en ny af samme sikringsstørrelse.
6. Påsæt låget igen og følg den modsatte rækkefølge. Information
Hvis en universalsikring er sprunget,
bedes De rådføre Dem med et
autoriseret HYUNDAI-værksted.
i
BEMÆRKOAEE076013

7-37
7
Vedligeholdelse

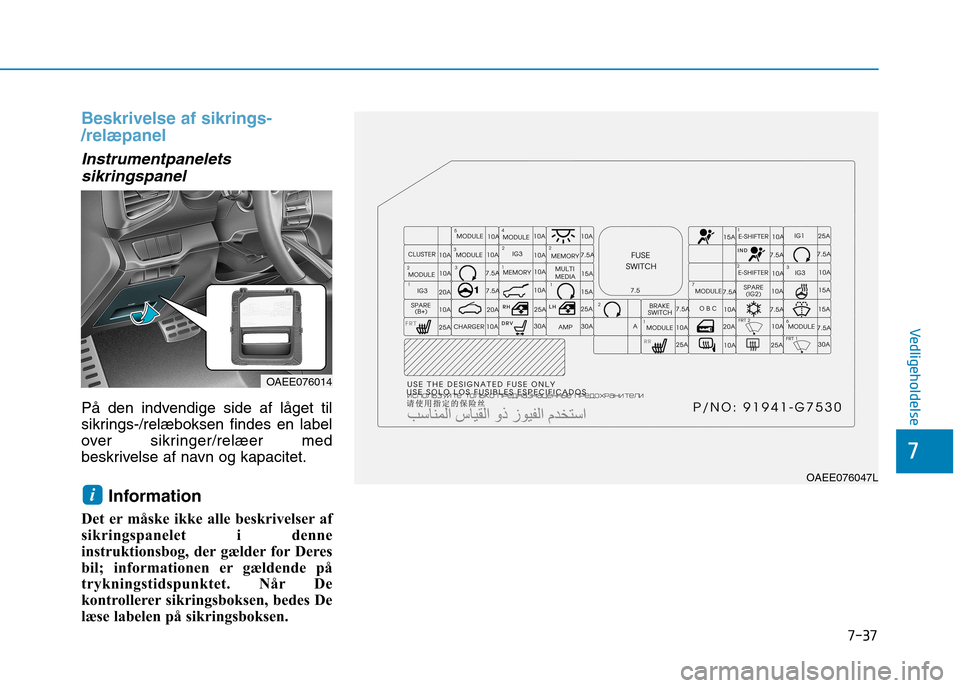

Beskrivelse af sikrings- /relæpanel
Instrumentpaneletssikringspanel
På den indvendige side af låget til
sikrings-/relæboksen findes en label
over sikringer/relæer med
beskrivelse af navn og kapacitet.
Information
Det er måske ikke alle beskrivelser af
sikringspanelet i denne
instruktionsbog, der gælder for Deres
bil; informationen er gældende på
trykningstidspunktet. Når De
kontrollerer sikringsboksen, bedes De
læse labelen på sikringsboksen.
i
OAEE076047L
OAEE076014

7-38
Vedligeholdelse
Instrumentpanelets sikringspanel
SikringsnavnSymbolSikringsklasseBeskyttet kredsløb
Modul 5MODULE510A
Elektrisk kromspejl, A/V & Navigation hovedenhed, Audio, Førerens IMS-modul,
Bagsædets varmemodul, Forlygters Auto-justeringsmodul,
Forlygters højdejusteringsaktuator LH/RH, Vess-enhed,
Luftventileret forsædes kontrolmodul, Forsædets sædevarmekontrolmodul
Modul 4MODULE410AVognbaneassistentenhed, Instrumentpanelkontakt, AEB-enhed,
Blinde vinklers sporingsradar LH/RH, Elektrisk parkeringsbremsekontakt
Interiørlampe 10AMakeupspejllampe foran LH/RH, Kabinelampe, Loftskonsollampe ,
Bagagerumslampe, Trådløs opladerenhed, Regnsensor
Airbag15ASRS-kontrolmodul
E- skifter 110ASBW-kontakt, Forrest konsolkontakt
Tænding 1IG125APCB-blok
Instrumentpanel CLUSTER10AInstrumentpanel
Tænding 3 210AIPS-kontrolmodul, Hovedbatteris opladekontakt, Opladerlampe, PTC-varmer,
A/V & Navigations hovedenhed, Instrumentpanel, A/C-Kontrolmodul
Hukommelse 2MEMORY
27,5AAktivt luftklap LH/RH
Modul 8MODULE 810AAktivt luftspjæld LH/RH, Elektrisk vandpumpe (motor), VPD-sensor, BMS-kontrolmodul,
E/R-samleblok

7-39
7
Vedligeholdelse
SikringsnavnSymbolSikringsklasseBeskyttet kredsløbCircuito protegido
Airba-
kontrollampeIND7,5AInstrumentpanel
Start7,5AEPCU, Smartkey-nøglens styremodul
Modul 2MODULE210AE/R-samleblok, Kabelfri opladerenhed, SBW (Shift-by-wire) Switch, BCM, USB
Opladerstik, Smartke-nøglens kontrolmodul, Audio, A/V & Navigations hovedenhed,
El-sidespejlets kontakt, AMP
Knapstart 337,5ASmartkey-nøglens kontrolmodul
Hukommelse 1MEMORY
110AInstrumentpanel, Førerens IMS-modul, BCM, A/C-kontrolmodul,
Auto Lys & fotosensor, Førerdørmodul,
Passagerdørmodul, ICM-relæboks (Sidespejls folde-/udfolderelæ)
MultimediaMULTI
MEDIA10AAudio, A/V & Navigations hovedenhed
Tænding 3 310ACCM-enhed
Tænding 3 110AICM-relæboks
Elektrisk
servostyring 117,5AEPS-enhed
Bagklap10ABagklaprelæ, Hovedbatteris opladekontakt, Hurtig opladningsdæksel
Låse-/oplåseaktuator (uden for Europa),
Opladerstikdækslets låse-/oplåsningsaktuator (for Europa)
Instrumentpanelets sikringspanel

7-40
Vedligeholdelse
SikringsnavnSymbolSikringsklasseBeskyttet kredsløb
Knapstart 1115ASmartkey-nøgles kontromodul
Modul 7MODULE77,5AForsædets sædevarmerkontrolmodul, Luftventileret forsædets kontrolmodul,
Bagsædets sædevarmermodul
Opvarmet rat15ABCM
Soltag20ASoltagmotor
El-rude RHRH25AEl-ruderelæ (RH), Passagersædets el-rudekontakt, Førersidens sikkerheds-el-rude
El-rude LH LH25AEl-ruderelæ (LH), Førers el-rudekontakt,
Passagersædets sikkerheds-el-rudemodul
Knapstart 227,5AStartspærremodul, Smartkey-nøgles kontromModul, Start/Stop-kontakt
BremsekontaktBRAKE
S WITCH7,5AStoplampekontakt, Smartkey-nøglens kontromodul
OBC10AOBC
Aircondition7,5AIonisator, A/C-kontrolmodul, Elektronisk A/C-kompressor, E/R-samleboks
Sprinkler15AMultifunktionskontakt
Sædevarme
bagsædeRR25ABagsædets sædevarmermodul
Instrumentpanelets sikringspanel

7-41
7
Vedligeholdelse
SikringsnavnSymbolSikringsklasseBeskyttet kredsløbCircuito protegido
Oplader10ACCM-enhed (for Europa), Normal opladerstiklampe (uden for Europa),
ICM-relæboks (Opladerstikkets låse-/oplåderelæ)
El-sæde
førersædeDRV30AManuel kontakt til førersæde, Førerens IMS-modul
AMP30AAMP
Modul 1MODULE 110AEl-sidespejl i førersiden, El-sidespejl i passagersiden, Datalinkforbindelse, AEB-enhed
Dørlås20ADørlåse-/oplåserelæ. ICM-relæ, ICM-relæboks (startspærrerelæ),
Smartkey-nøgles udvendige håndtag i fører-/passagerside,
Fører-/passagersidens dørmodul
Visker forrude 2FRT210AViskermotor, PCB-blok (forreste viskerrelæ (lav))
Modul 6MODULE 67,5ABCM, Smartkey-nøglens kontrolmodul
Sædevarmer
forsæde FRT25AForsædets sædevarmers kontrolmodul, Forreste luftventileret sædes kontrolmodul
Opvarmetsidespejl 10AElsidespejl i førersiden, Elsidespejl i passagersiden, A/C-kontrolmodul
Opvarmet bagrude25ABagrudens afdugger (+) (øverste)
Visker forrude 1FRT130AViskermotor, PCB-blok (Forreste viskerrelæ (lav))
Instrumentpanelets sikringspanel

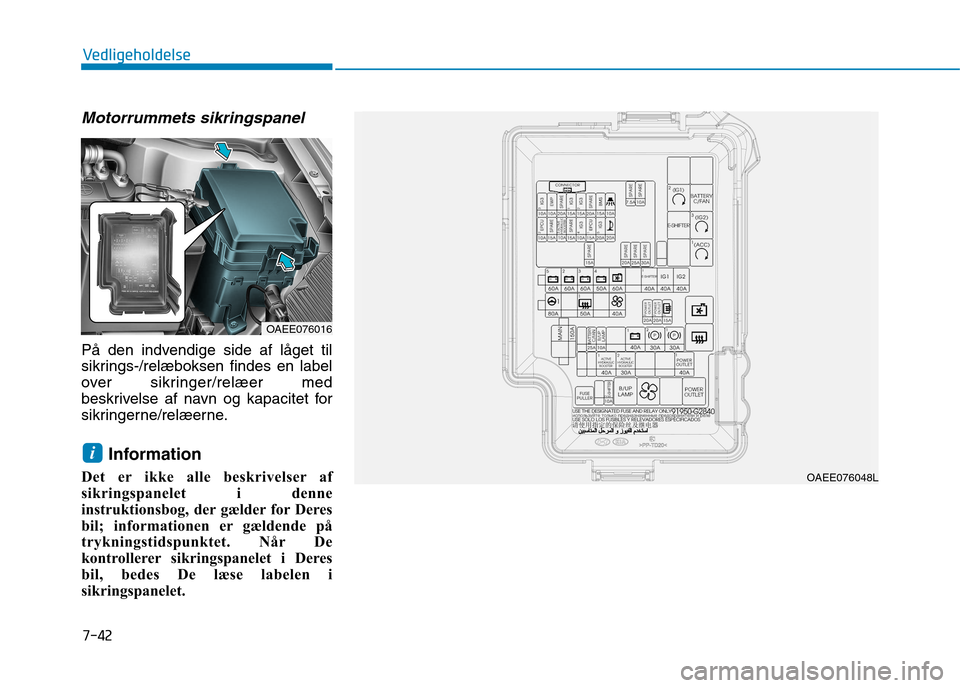

Motorrummets sikringspanel
På den indvendige side af låget til
sikrings-/relæboksen findes en label
over sikringer/relæer med
beskrivelse af navn og kapacitet for
sikringerne/relæerne.Information
Det er ikke alle beskrivelser af
sikringspanelet i denne
instruktionsbog, der gælder for Deres
bil; informationen er gældende på
trykningstidspunktet. Når De
kontrollerer sikringspanelet i Deres
bil, bedes De læse labelen i
sikringspanelet.
i
7-42
Vedligeholdelse
OAEE076016
OAEE076048L

7-43
7
Vedligeholdelse
Motorrum sikringspanel
TypeSymbolSikringsklasseBeskyttet kredsløb
Muti Fuse
MAIN150ALavspændings DC-DC-omformer, E/R-samleblok
560APCB-blok
260AIGPM
360AIGPM
450AIGPM
60AMotorrummet samleblok
40AMotorrummet samleblok
40AMotorrummet samleblok
IG140AE/R-samleblok
IG240AE/R-samleblok
180AEPS-enhed
