2017 Hyundai Ioniq Electric Instruktionsbog (in Danish)

H18
Forholdsregler for opladning
Billedet af den aktuelle oplader og
oplademetoden kan variereafhængig af opladerens fabrikat.
De elektromagnetiske bølger, der udsendes fra opladeren
kan have en alvorlig
påvirkning på medicinske,elektriske enheder som fx en
implanteret hjerte-pacemaker.
Hvis der bruges medicinske, elektriske enheder som fx en
implanteret hjerte-pacemaker,
skal man huske at spørge
lægeteamet og fabrikanten,om opladning af Dereselektriske bil kan påvirkefunktionen af en implanteret
hjerte-pacemaker.
Kontrollér, at der ikke er vand
eller snavs på ladekablet og -
stikket, inden det tilsluttes tilopladeren og bilens
indgangsstik. Hvis
opladerkablet tilsluttes med
vand eller snavs på ladekablet
og -stikket, kan det forårsagebrand eller give elektrisk stød.
ADVARSEL
Pas på ikke at røre ved
ladekablet, -stikket og
opladningens indgangsstik,
mens kablet forbindes tilopladeren og bilensindgangsstik.
De skal overholde følgende
for at forebygge elektrisk stød
under opladningen:
- Brug en vandtæt oplader.
- Vær forsigtig, hvis De rørerved ladekablet og
opladerstikket med våde
hænder, eller hvis De står i
vand eller sne, mens De
tilslutter opladerkablet.
- Vær forsigtig, når der kommer glimt.
- Vær forsigtig, hvis opladerkablet og
opladerstikket er vådt.
ADVARSEL
FF OO RRHH OO LLDD SSRR EEGG LLEE RR VV EEDD OO PPLLAA DDNN IINN GG AA FF EE LLBB IILL EE RR
OLFP0Q5007K
■
Normal oplader
OAEEQ016023
■
Hurtigoplader

H19
De skal øjeblikkeligt stoppe
opladningen, hvis De finderunormale symptomer (lugt,røg).
Udskift opladerkablet, hvis
kablets belægning er
beskadiget, så elektrisk stød
forebygges.
Når opladerkablet tilsluttes
eller tages ud, skal De holde i
opladerstikkets håndtag og
stikprop.
Hvis De trækker i selve kablet
(ikke holder i håndtaget), kan
de indvendige ledninger blive
afbrudt eller beskadiget. Dettekan føre til elektrisk stød ellerbrand.
ADVARSEL
Hold altid opladerkablet og -
stikket rene og tørre. De må
ikke komme i forbindelse med
vand eller fugt.
De skal sikre, at De bruger en
oplader, der er beregnet til
opladning af elektriske biler.
Hvis De bruger en anden
oplader, kan det medføre fejl.
Inden De oplader batteriet, skal bilen slukkes (OFF).
Når bilen er slukket (OFF)
under opladningen, kan
kølerventilatoren imotorrummet begynde
automatisk at køre. Undlad at
røre ved kølerventilatoren
under opladningen.
Pas på ikke at tabe
opladerstikket, der kan gå i
stykker.
FORSIGTIG

H20

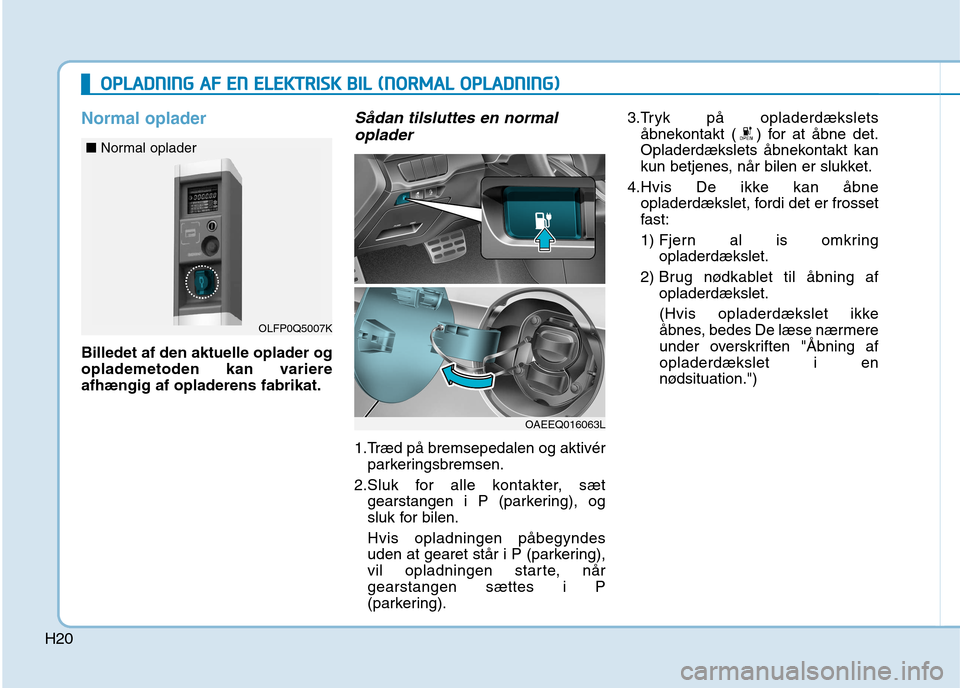

Normal oplader
Billedet af den aktuelle oplader og
oplademetoden kan variereafhængig af opladerens fabrikat.
Sådan tilsluttes en normaloplader
1.Træd på bremsepedalen og aktivér parkeringsbremsen.
2.Sluk for alle kontakter, sæt gearstangen i P (parkering), og
sluk for bilen. Hvis opladningen påbegyndes
uden at gearet står i P (parkering),
vil opladningen starte, nårgearstangen sættes i P
(parkering). 3.Tryk på opladerdækslets
åbnekontakt ( ) for at åbne det.
Opladerdækslets åbnekontakt kan
kun betjenes, når bilen er slukket.
4.Hvis De ikke kan åbne opladerdækslet, fordi det er frosset
fast:
1) Fjern al is omkring
opladerdækslet.
2) Brug nødkablet til åbning af opladerdækslet.
(Hvis opladerdækslet ikke
åbnes, bedes De læse nærmere
under overskriften "Åbning afopladerdækslet i en
nødsituation.")
OO PPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( NN OO RRMM AALL OO PPLLAA DDNN IINN GG))
OLFP0Q5007K
■
Normal oplader
OAEEQ016063L

H21
5. Fjern låget på opladningensindgangstik (1).
6. Kontrollér for støv på opladerstikket og opladningens indgangstik. 7. Hold i opladerstikkets håndtag og
sæt stikket ind i bilens normale
indgangsstik for opladning. Skub
stikket helt ind, indtil De hører et
"klik". Hvis opladerstikket og -
terminalen ikke er forbundet
rigtigt, kan der opstå brand. Information
Opladerstikkets AUTO/LÅSE-
funktion
Opladerstikket er låst i
indgangsstikket på et andet tidspunkt
i forhold til, hvilken funktion der er
valgt.
 LÅSE-funktion: Opladerstikket låses, når opladerstikket sættes ind i
opladningens indgangsstik.
 AUTO-funktion: Opladerstikket låses, når opladningen starter.
Læs mere under overskriften
"Opladerstikkets AUTO-/LÅSE-
funktion" i dette afsnit.
i
OAEEQ016064LOAEEQ016031L

H22
8. Tilslut opladerstikket til el-udtagetpå den normale opladerstation for
at starte opladning. 9. Kontrollér om opladningens
kontrollampe for
højspændingsbatteriet i
instrumentpanelet er tændt (ON).
Opladning finder ikke sted, hvis
opladningens kontrollampe er
slukket.
Hvis opladerens forbindelseskabel
og opladerstik ikke er tilsluttet
rigtigt, sættes opladerkablet rigtigt
ind for at starte opladning. Information
 Selvom det er muligt at foretage opladning med tændingskontakten i
ON/START-position, skal De for en
sikkerheds skyld starte opladning
med tændingskontakten i OFF-
position og gearstangen i P
(parkering). Når opladningen er
startet, kan De bruge elektriske
komponenter som fx radioen ved at
trykke startknappen til ACC- eller
ON-position.
 Under normal opladning, kan radiomodtagelsen være dårlig.
 Under opladning kan gearstangen ikke flyttes fra P (parkering) til et
andet gear.
i
OOPPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( NN OO RRMM AALL OO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))
OLFP0Q5007K
■
Normal oplader OAEEQ016032

H23

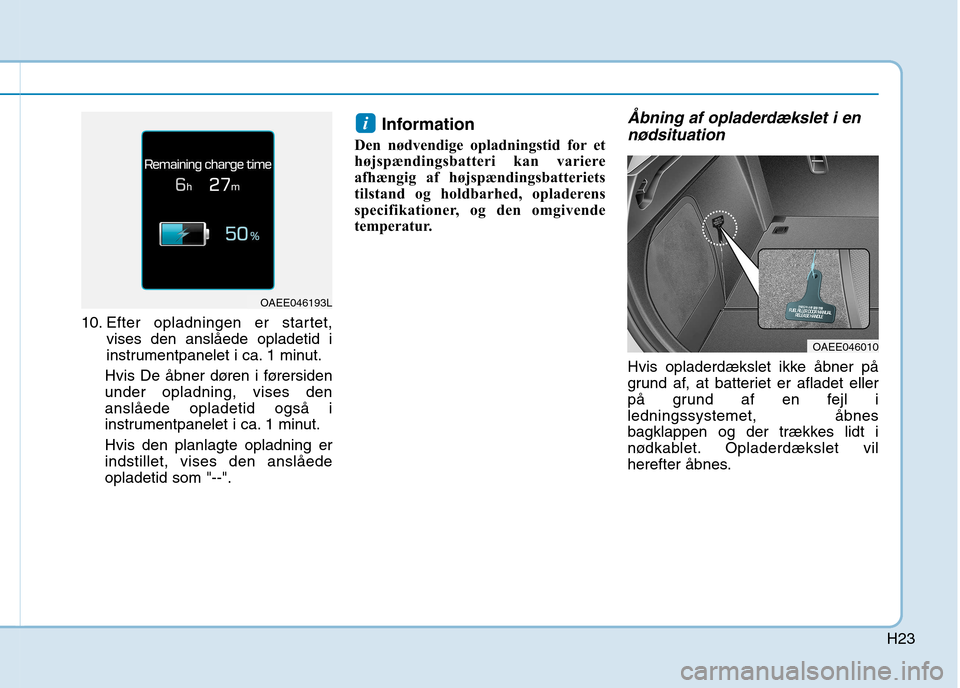

10. Efter opladningen er startet,vises den anslåede opladetid i
instrumentpanelet i ca. 1 minut.
Hvis De åbner døren i førersidenunder opladning, vises denanslåede opladetid også i
instrumentpanelet i ca. 1 minut. Hvis den planlagte opladning er indstillet, vises den anslåedeopladetid som "--". Information
Den nødvendige opladningstid for et
højspændingsbatteri kan variere
afhængig af højspændingsbatteriets
tilstand og holdbarhed, opladerens
specifikationer, og den omgivende
temperatur.
Åbning af opladerdækslet i en nødsituation
Hvis opladerdækslet ikke åbner på
grund af, at batteriet er afladet eller
på grund af en fejl iledningssystemet, åbnes
bagklappen og der trækkes lidt i
nødkablet. Opladerdækslet vil
herefter åbnes.
i
OAEE046010
OAEE046193L

H24

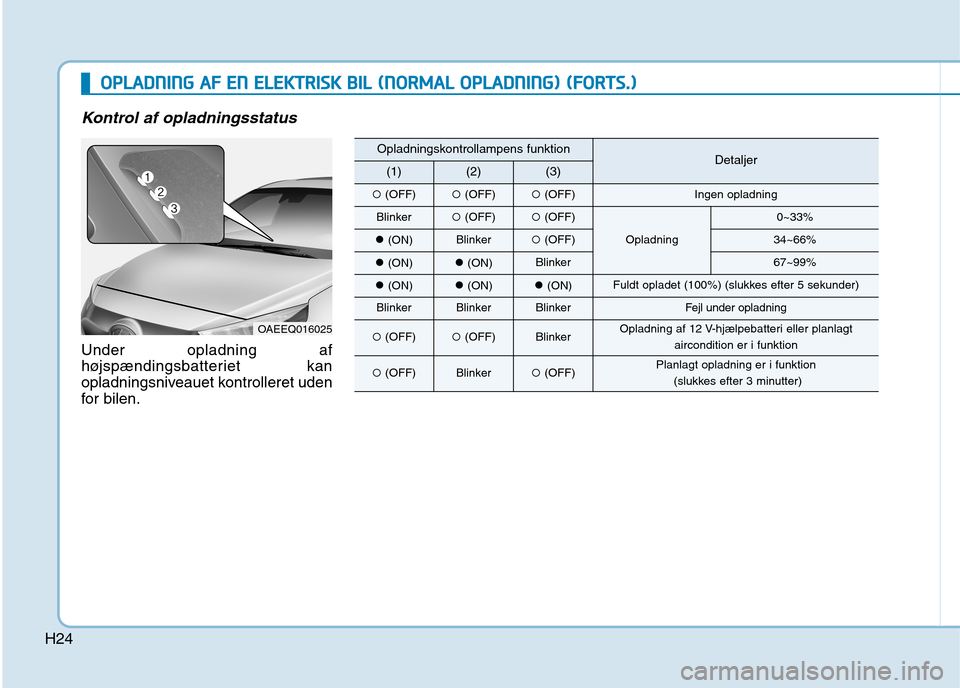

Kontrol af opladningsstatus
Under opladning af
højspændingsbatteriet kan
opladningsniveauet kontrolleret uden
for bilen.
OAEEQ016025
OOPPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( NN OO RRMM AALL OO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))
Opladningskontrollampens funktionDetaljer(1)(2)(3)
(OFF) (OFF)(OFF)Ingen opladning
Blinker (OFF)(OFF)
Opladning
0~33%
(ON)Blinker (OFF)34~66%
(ON)(ON)Blinker67~99%
(ON)(ON)(ON)Fuldt opladet (100%) (slukkes efter 5 sekunder)
BlinkerBlinkerBlinkerFejl under opladning
(OFF) (OFF)BlinkerOpladning af 12 V-hjælpebatteri eller planlagt
aircondition er i funktion
(OFF)Blinker(OFF)Planlagt opladning er i funktion
(slukkes efter 3 minutter)

H25

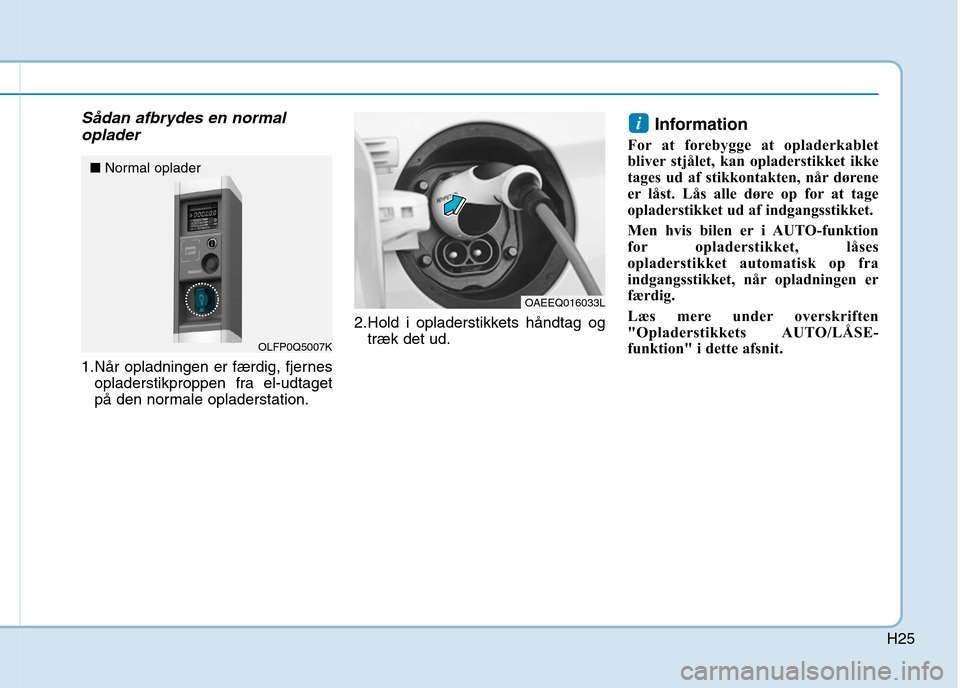

Sådan afbrydes en normaloplader
1.Når opladningen er færdig, fjernes opladerstikproppen fra el-udtaget
på den normale opladerstation. 2.Hold i opladerstikkets håndtag og
træk det ud. Information
For at forebygge at opladerkablet
bliver stjålet, kan opladerstikket ikke
tages ud af stikkontakten, når dørene
er låst. Lås alle døre op for at tage
opladerstikket ud af indgangsstikket.
Men hvis bilen er i AUTO-funktion
for opladerstikket, låses
opladerstikket automatisk op fra
indgangsstikket, når opladningen er
færdig.
Læs mere under overskriften
"Opladerstikkets AUTO/LÅSE-
funktion" i dette afsnit.
i
OAEEQ016033L
OLFP0Q5007K
■
Normal oplader
