2017 CITROEN JUMPER Návod na použitie (in Slovak)

215
Jumper_sk_Chap10_Particularites_ed01-2016

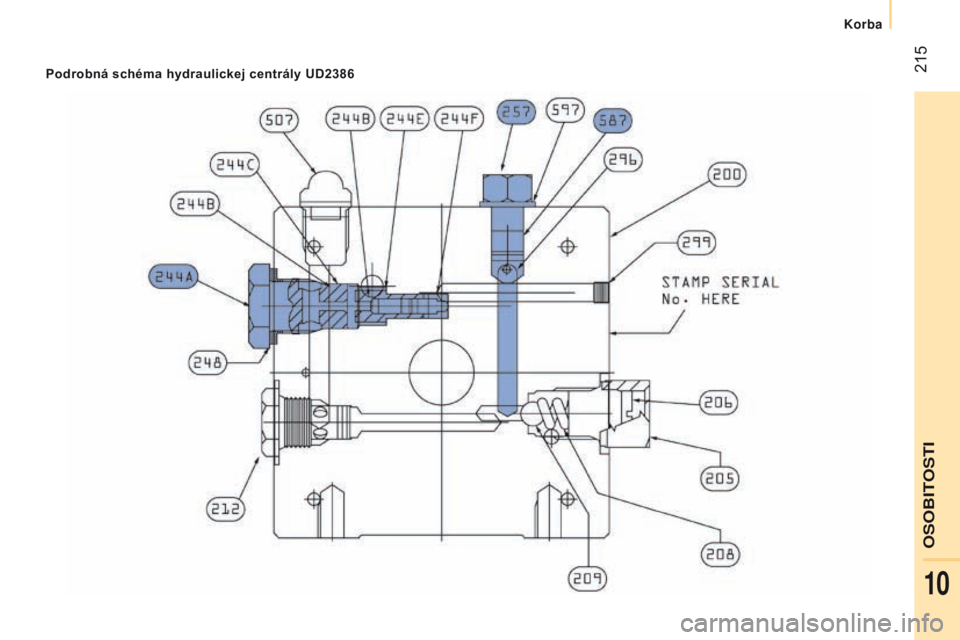

Podrobná schéma hydraulickej centrály UD2386
OSOBIT
Korba
10

216
Jumper_sk_Chap10_Particularites_ed01-2016

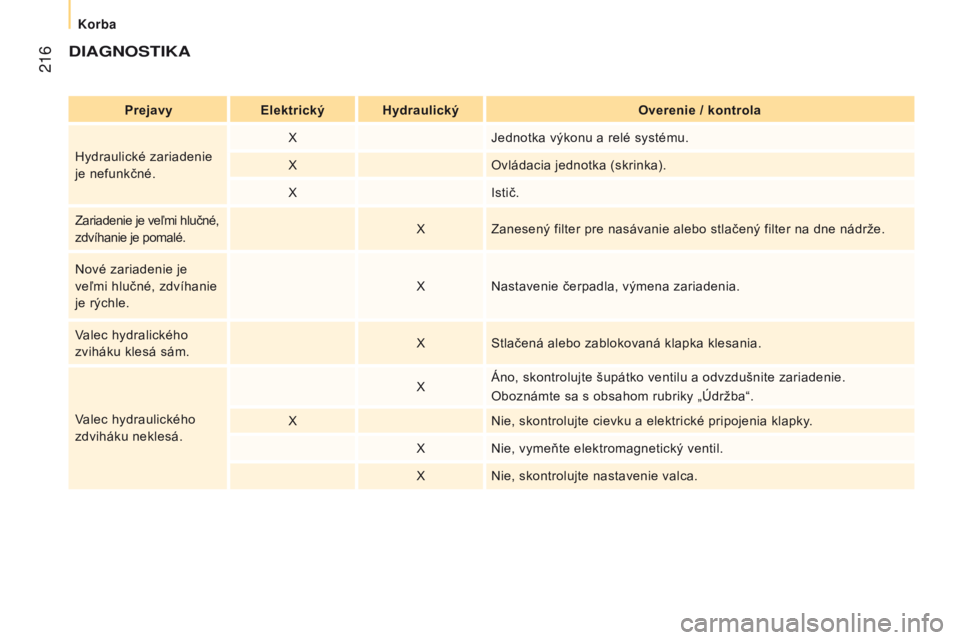

dIAgNoSTIKA
PrejavyElektrický Hydraulický Overenie / kontrola
Hydraulické zariadenie
je nefunkčné. X
Jednotka výkonu a relé systému.
X Ovládacia jednotka (skrinka).
X Istič.
Zariadenie je veľmi hlučné,
zdvíhanie je pomalé. X
Zanesený filter pre nasávanie alebo stlačený filter na dne nádrže.
Nové zariadenie je
veľmi hlučné, zdvíhanie
je rýchle. X
Nastavenie čerpadla, výmena zariadenia.
Valec hydralického
zviháku klesá sám. X
Stlačená alebo zablokovaná klapka klesania.
Valec hydraulického
zdviháku neklesá. X
Áno, skontrolujte šupátko ventilu a odvzdušnite zariadenie.
Oboznámte sa s obsahom rubriky „Údržba“.
X Nie, skontrolujte cievku a elektrické pripojenia klapky.
X Nie, vymeňte elektromagnetický ventil.
X Nie, skontrolujte nastavenie valca.
Korba

217
Jumper_sk_Chap10_Particularites_ed01-2016

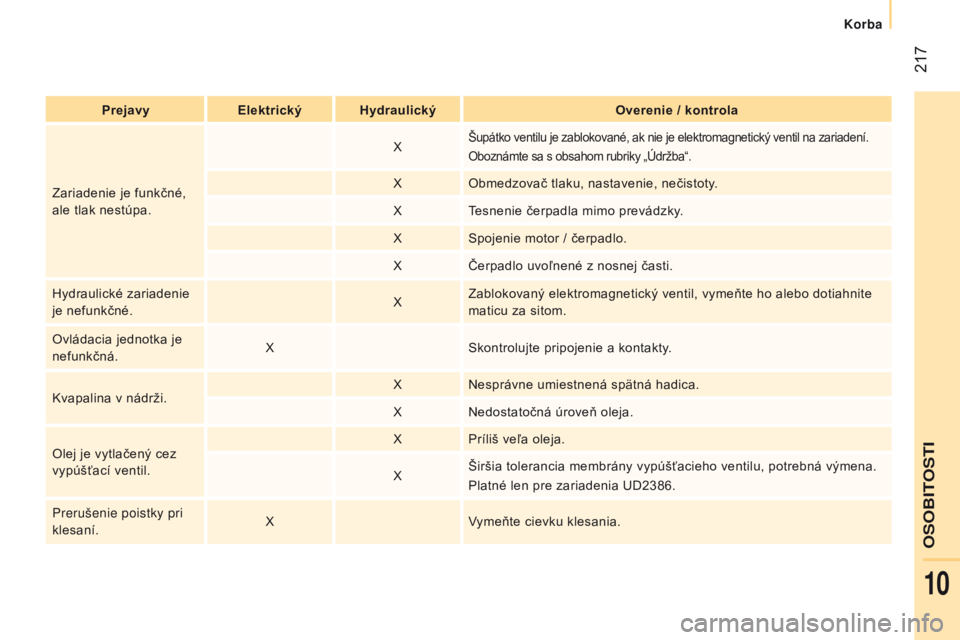

PrejavyElektrický Hydraulický Overenie / kontrola
Zariadenie je funkčné,
ale tlak nestúpa. X
Šupátko ventilu je zablokované, ak nie je elektromagnetický ventil na zariadení.
Oboznámte sa s obsahom rubriky „Údržba“.
X
Obmedzovač tlaku, nastavenie, nečistoty.
X Tesnenie čerpadla mimo prevádzky.
X Spojenie motor / čerpadlo.
X Čerpadlo uvoľnené z nosnej časti.
Hydraulické zariadenie
je nefunkčné. XZablokovaný elektromagnetický ventil, vymeňte ho alebo dotiahnite
maticu za sitom.
Ovládacia jednotka je
nefunkčná. X
Skontrolujte pripojenie a kontakty.
Kvapalina v nádrži. X
Nesprávne umiestnená spätná hadica.
X Nedostatočná úroveň oleja.
Olej je vytlačený cez
vypúšťací ventil. X
Príliš veľa oleja.
X Širšia tolerancia membrány vypúšťacieho ventilu, potrebná výmena.
Platné len pre zariadenia UD2386.
Prerušenie poistky pri
klesaní. X
Vymeňte cievku klesania.
OSOBITOSTI
Korba
10

218
Jumper_sk_Chap10_Particularites_ed01-2016

219
Jumper_sk_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016

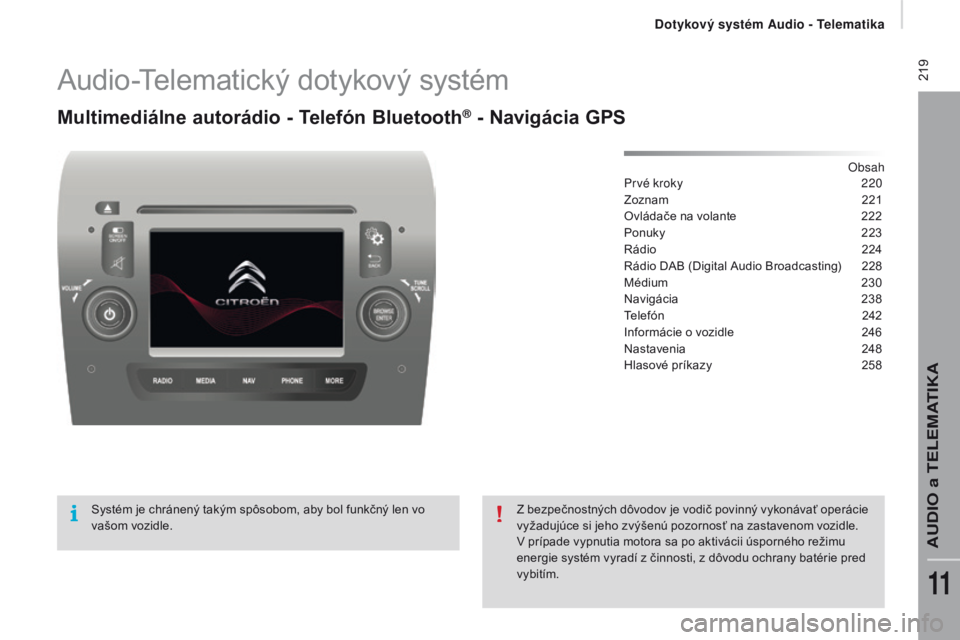

Audio-Telematický dotykový systém
Multimediálne autorádio - Telefón Bluetooth® - Navigácia GPS
Obsah
Prvé kroky
2 20
Zoznam
2

21
Ovládače na volante

2
22
Ponuky
2

23
Rádio

2
24
Rádio DAB (Digital Audio Broadcasting)

2
28
Médium
23

0
Navigácia
2

38
Telefón
2

42
Informácie o vozidle

2
46
Nastavenia
2

48
Hlasové príkazy

2
58
Systém je chránený takým spôsobom, aby bol funkčný len vo
vašom vozidle. Z bezpečnostných dôvodov je vodič povinný vykonávať operácie
vyžadujúce si jeho zvýšenú pozornosť na zastavenom vozidle.
V prípade vypnutia motora sa po aktivácii úsporného režimu
energie systém vyradí z činnosti, z dôvodu ochrany batérie pred
vybitím.
dotykov

220
Jumper_sk_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016

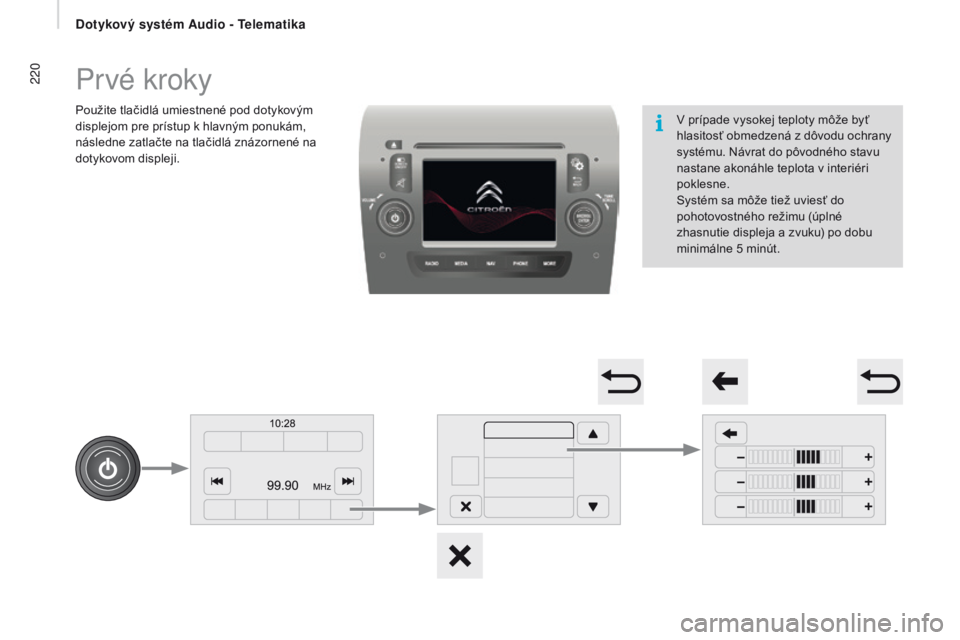

Pr vé kroky
Použite tlačidlá umiestnené pod dotykovým
displejom pre prístup k hlavným ponukám,
následne zatlačte na tlačidlá znázornené na
dotykovom displeji.V prípade vysokej teploty môže byť
hlasitosť obmedzená z dôvodu ochrany
systému. Návrat do pôvodného stavu
nastane akonáhle teplota v interiéri
poklesne.
Systém sa môže tiež uviesť do
pohotovostného režimu (úplné
zhasnutie displeja a zvuku) po dobu
minimálne 5
minút.
Dotykov

221
Jumper_sk_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Vypnúť / zapnúť displej.
Aktivovať, deaktivovať, upraviť
parametre niektorých funkcií
nastavenia systému a vozidla. Vysunutie CD.
Aktivovať / deaktivovať hlasitosť
(ticho / pauza).
Opustiť práve prebiehajúcu operáciu.
Posun v stromovom zobrazení o
úroveň vyššie (ponuka a register). Zatlačenie: zapnutie / vypnutie.
Otáčanie: nastaviť hlasitosť (pre
každý zdroj zvuku osobitne).
Rádio, otáčanie: vyhľadať rozhlasovú
stanicu.
Médium, otáčanie: zvoliť
predchádzajúcu / nasledujúcu skladbu.
Zatlačenie: potvrdiť voľbu, zobrazenú
na displeji.Displej „rezistentného“ typu,
je potrebné silnejšie stlačiť
tlačidlo, predovšetkým v prípade
posuvných dotykov tzv. „kĺzania“
(presúvanie stránok, premiestnenie
mapy...). Obyčajný dotyk nestačí.
Dotyk viacerými prstami displej
nezaznamená.
Displej je použiteľný aj s rukavicami.
Táto technológia umožňuje jeho
použitie pri akejkoľvek teplote.
Na údržbu displeja sa odporúča
používanie neabrazívnej utierky z jemnej
tkaniny (utierka na okuliare) bez použitia
dodatočného čistiaceho prostriedku.
Na obsluhu displeja nepoužívajte ostré
predmety.
Nedotýkajte sa displeja mokrými rukami.
Zoznam
Názov
systému Význam / Príslušné úkony
VOLUME

(Hlasitosť)Nastaviť hlasitosť otáčaním.
RADIO
(Rádio)Prístup k ponuke rádia.
MEDIA
(M é di um)Prístup k ponuke média a k
jednotlivým hudobným zdrojom.
N AV
(N avi gác ia)Prístup k navigácii.
PHONE
(Telefón)Prístup k telefónu.
MORE
( V iac)Prístup k informáciám o vozidle.
BROWSE
(Prehliadať)
TUNE
(Vyladiť)
SCROLL
(Posúvať)Otočte tlačidlo pre:
- p remiestnenie v ponuke
alebo v zozname.
-

v
oľbu rozhlasovej stanice.
ENTER
(Potvrdiť)Zatlačením potvrdiť voľbu
zobrazenú na displeji.
Dotykov

222
Jumper_sk_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Ovládače na volante
Aktivovať / deaktivovať funkciu pauzy
zdrojov CD, USB/iPod, Bluetooth®.
Aktivovať / deaktivovať funkciu
vypnutia zvuku (mute) rádia.
Aktivovať / deaktivovať mikrofón
počas práve prebiehajúceho
telefonického hovoru.
Aktivovať hlasovú identifikáciu.
Prerušiť hlasovú správu z dôvodu
zadania nového hlasového príkazu.
Prerušiť hlasovú identifikáciu. Prepnúť smerom hore alebo dole:
zvýšiť alebo znížiť hlasitosť zvuku
pre hlasové oznamy a hodobné
zdroje, hands free a prehrávač
textových správ. Prijať prichádzajúci hovor.
Prijať druhý prichádzajúci hovor
a uviesť aktívny hovor do režimu
čakania.
Aktivovať hlasovú identifikáciu pre
funkciu telefónu.
Prerušiť hlasovú správu z dôvodu
zadania nového hlasového príkazu.
Prerušiť hlasovú identifikáciu.
Rádio, prepnúť smerom hore
alebo dole: voľba nasledujúcej /
predchádzajúcej stanice.
Rádio, prepnúť plynule smerom hore
alebo dole: zobrazovanie vyšších /
nižších frekvencií až po uvoľnenie
tlačidla.
Médium, prepnúť smerom hore
alebo dole: voľba predchádzajúcej /
nasledujúcej skladby.
Médium, prepnúť plynule smerom
hore alebo dole: rýchly posun
smerom dopredu / dozadu až po
uvoľnenie tlačidla.
Odmietnutie prichádzajúceho hovoru.
Ukončenie práve prebiehajúceho
hovoru.
Dotykov
