2017 CITROEN JUMPER Návod na použitie (in Slovak)

143
Jumper_sk_Chap07_Verifications_ed01-2016

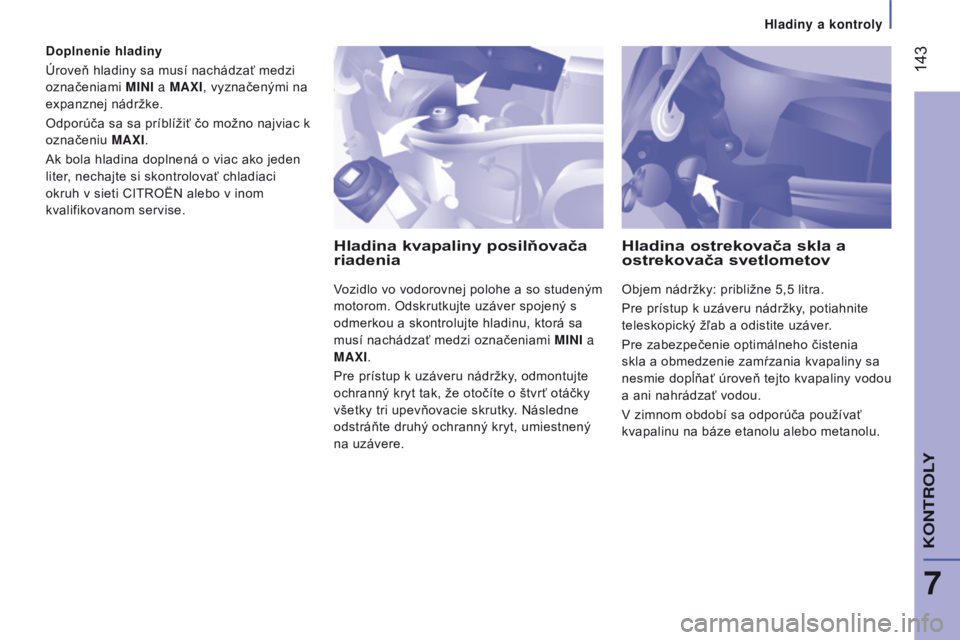

Doplnenie hladiny
Úroveň hladiny sa musí nachádzať medzi
označeniami MINI a MAx I, vyznačenými na
expanznej nádržke.
Odporúča sa sa príblížiť čo možno najviac k
označeniu MA
x I.
Ak bola hladina doplnená o viac ako jeden
liter, nechajte si skontrolovať chladiaci
okruh v sieti CITROËN alebo v inom
kvalifikovanom servise.
Hladina kvapaliny posilňovača
riadenia
Vozidlo vo vodorovnej polohe a so studeným
motorom. Odskrutkujte uzáver spojený s
odmerkou a skontrolujte hladinu, ktorá sa
musí nachádzať medzi označeniami MINI a
MA
x I.
Pre prístup k uzáveru nádržky, odmontujte
ochranný kryt tak, že otočíte o štvrť otáčky
všetky tri upevňovacie skrutky. Následne
odstráňte druhý ochranný kryt, umiestnený
na uzávere.
Hladina ostrekovača skla a
ostrekovača svetlometov
Objem nádržky: približne 5,5 litra.
Pre prístup k uzáveru nádržky, potiahnite
teleskopický žľab a odistite uzáver.
Pre zabezpečenie optimálneho čistenia
skla a obmedzenie zamŕzania kvapaliny sa
nesmie dopĺňať úroveň tejto kvapaliny vodou
a ani nahrádzať vodou.
V zimnom období sa odporúča používať
kvapalinu na báze etanolu alebo metanolu.
7
KoNTRoLY
Hladiny a kontroly

144
Jumper_sk_Chap07_Verifications_ed01-2016

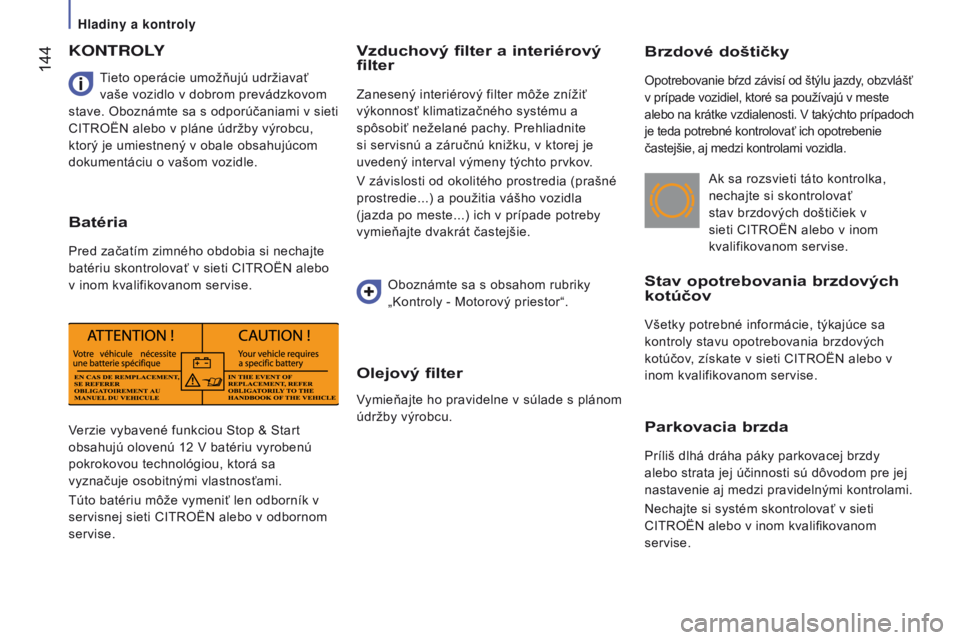

Brzdové doštičky
Opotrebovanie bŕzd závisí od štýlu jazdy, obzvlášť
v prípade vozidiel, ktoré sa používajú v meste
alebo na krátke vzdialenosti. V takýchto prípadoch
je teda potrebné kontrolovať ich opotrebenie
častejšie, aj medzi kontrolami vozidla.
Stav opotrebovania brzdových
kotúčov
Všetky potrebné informácie, týkajúce sa
kontroly stavu opotrebovania brzdových
kotúčov, získate v sieti CITROËN alebo v
inom kvalifikovanom servise.
Ak sa rozsvieti táto kontrolka,

nechajte si skontrolovať
stav brzdových doštičiek v
sieti CITROËN alebo v inom
kvalifikovanom servise.
Parkovacia brzda
Príliš dlhá dráha páky parkovacej brzdy
alebo strata jej účinnosti sú dôvodom pre jej
nastavenie aj medzi pravidelnými kontrolami.
Nechajte si systém skontrolovať v sieti
CITROËN alebo v inom kvalifikovanom
servise.
Verzie vybavené funkciou Stop & Start
obsahujú olovenú 12 V batériu vyrobenú
pokrokovou technológiou, ktorá sa
vyznačuje osobitnými vlastnosťami.
Túto batériu môže vymeniť len odborník v
servisnej sieti CITROËN alebo v odbornom
servise. Tieto operácie umožňujú udržiavať
vaše vozidlo v dobrom prevádzkovom
stave. Oboznámte sa s odporúčaniami v sieti
CITROËN alebo v pláne údržby výrobcu,
ktorý je umiestnený v obale obsahujúcom
dokumentáciu o vašom vozidle.
KoNTRoLY
Batéria
Pred začatím zimného obdobia si nechajte
batériu skontrolovať v sieti CITROËN alebo
v inom kvalifikovanom servise.
Vzduchový filter a interiérový
filter
Zanesený interiérový filter môže znížiť
výkonnosť klimatizačného systému a
spôsobiť neželané pachy. Prehliadnite
si servisnú a záručnú knižku, v ktorej je
uvedený interval výmeny týchto prvkov.
V závislosti od okolitého prostredia (prašné
prostredie...) a použitia vášho vozidla
(jazda po meste...) ich v prípade potreby
vymieňajte dvakrát častejšie.
Oboznámte sa s obsahom rubriky
„Kontroly - Motorový priestor“.
Olejový filter
Vymieňajte ho pravidelne v súlade s plánom
údržby výrobcu.
Hladiny a kontroly

145
Jumper_sk_Chap07_Verifications_ed01-2016
Manuálna rýchlostná
prevodovka
Nechajte si skontrolovať hladinu náplne v
súlade s plánom údržby výrobcu.
Správne používanie
Z dôvodu prípadného poškodenia
elektrických orgánov sa dôrazne
neodporúča umývať motorovú časť prúdom
vody pod vysokým tlakom.
Po umytí vozidla sa môže na brzdových
diskoch a doštičkách vytvoriť vlhkosť a v
zimnom období námraza: účinnosť brzdenia
môže byť prechodne znížená. Niekoľkokrát
po sebe mierne zabrzdite, aby sa brzdy
vysušili alebo rozmrazili. Používajte výhradne výrobky odporúčané
spoločnosťou CITROËN alebo výrobky
rovnakej kvality a podobného typu.
Pre optimalizáciu činnosti takých dôležitých
orgánov ako je brzdový systém, CITROËN
vyberá a navrhuje len špecifické výrobky.

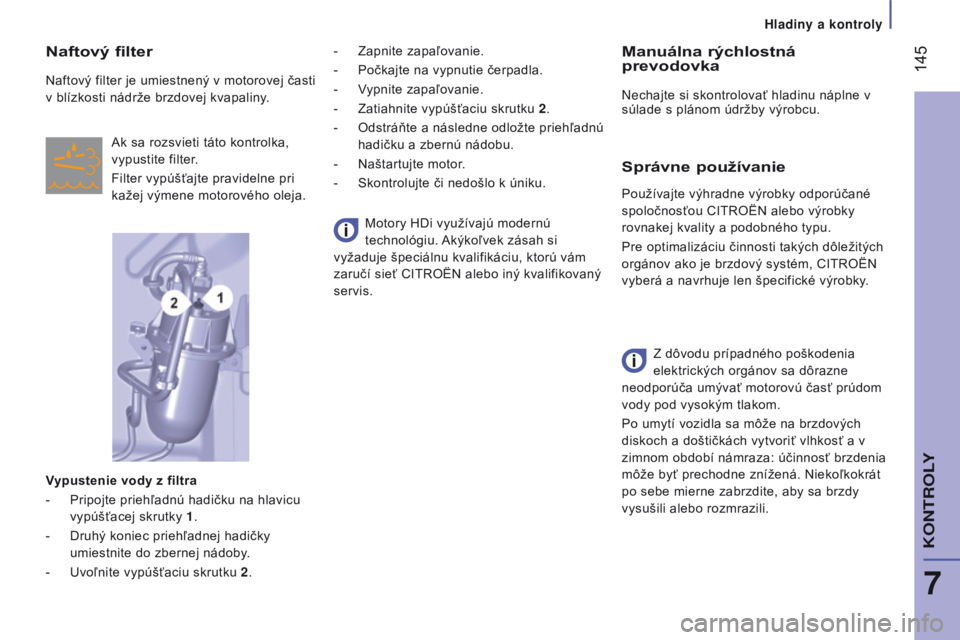

Naftový filter
Naftový filter je umiestnený v motorovej časti
v blízkosti nádrže brzdovej kvapaliny.
Ak sa rozsvieti táto kontrolka,
vypustite filter.
Filter vypúšťajte pravidelne pri
kažej výmene motorového oleja.
Vypustenie vody z filtra
-

Pripojte priehľ
adnú hadičku na hlavicu
vypúšťacej skrutky 1 .
-

Druhý koniec priehľ
adnej hadičky
umiestnite do zbernej nádoby.
-

Uvoľ
nite vypúšťaciu skrutku 2 .Motory HDi využívajú modernú
technológiu. Akýkoľvek zásah si
vyžaduje špeciálnu kvalifikáciu, ktorú vám
zaručí sieť CITROËN alebo iný kvalifikovaný
servis. -
Zapnite zapaľ
ovanie.
- Počkajte na vypnutie čerpadla.
- V ypnite zapaľovanie.
-

Zatiahnite vypúšťaciu skrutku
2.
-

Odstráňte
a následne odložte priehľadnú
hadičku a zbernú nádobu.
-

Naštartujte motor
.
-

Skontrolujte či nedošlo k úniku.
7
KONTROLY
Hladiny a kontroly

146
Jumper_sk_Chap07_Verifications_ed01-2016
Porucha
Ak výstraha ani potom nezmizne, venujte
jej pozornosť, keďže vás upozorňuje na to,
že vo výfukovom vedení/filtri pevných častíc
došlo k poruche.
Nechajte si vykonať kontrolu v sieti
CITROËN alebo v kvalifikovanom servise.
V prípade rizika zanesenia sa na
združenom prístroji rozsvieti táto
kontrolka spolu so zobrazením
správy na displeji.
Saturácia / Regenerácia Pre zvýšenú teplotu výfuku spôsobenú
normálnym fungovaním časticového
filtra odporúčame neodstavovať vozidlo na
horľavých materiáloch (tráva, suché lístie,
ihličie), aby sa predišlo akémukoľvek riziku
požiaru.

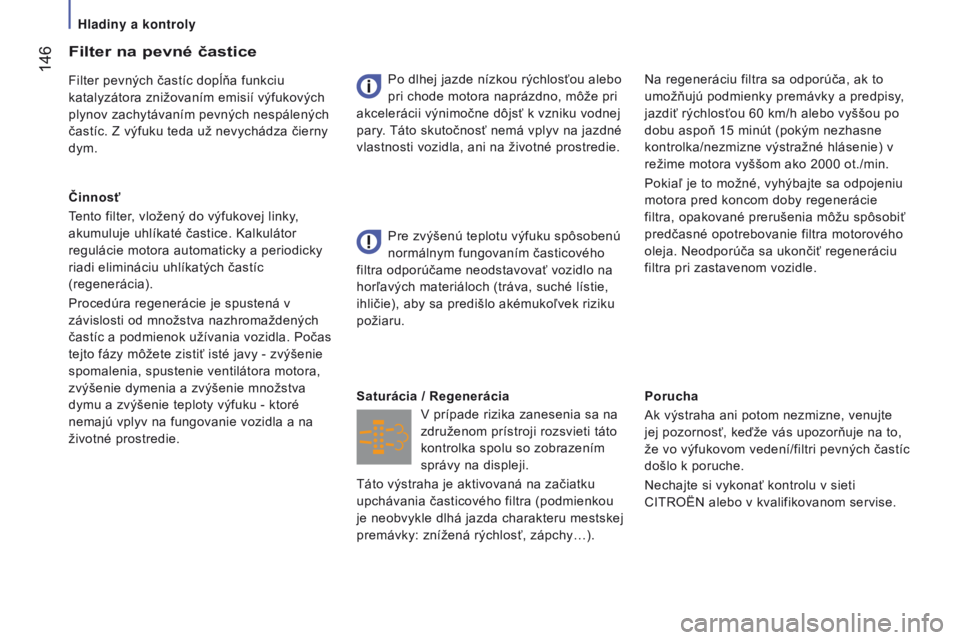

filter na pevné častice
Filter pevných častíc dopĺňa funkciu
katalyzátora znižovaním emisií výfukových
plynov zachytávaním pevných nespálených
častíc. Z výfuku teda už nevychádza čierny
dym.
Činnosť
Tento filter, vložený do výfukovej linky,
akumuluje uhlíkaté častice. Kalkulátor
regulácie motora automaticky a periodicky
riadi elimináciu uhlíkatých častíc
(regenerácia).
Procedúra regenerácie je spustená v
závislosti od množstva nazhromaždených
častíc a podmienok užívania vozidla. Počas
tejto fázy môžete zistiť isté javy - zvýšenie
spomalenia, spustenie ventilátora motora,
zvýšenie dymenia a zvýšenie množstva
dymu a zvýšenie teploty výfuku - ktoré
nemajú vplyv na fungovanie vozidla a na
životné prostredie. Po dlhej jazde nízkou rýchlosťou alebo
pri chode motora naprázdno, môže pri
akcelerácii výnimočne dôjsť k vzniku vodnej
pary. Táto skutočnosť nemá vplyv na jazdné
vlastnosti vozidla, ani na životné prostredie. Na regeneráciu filtra sa odporúča, ak to
umožňujú podmienky premávky a predpisy,
jazdiť rýchlosťou 60
km/h alebo vyššou po
dobu aspoň 15
minút (pokým nezhasne
kontrolka/nezmizne výstražné hlásenie) v
režime motora vyššom ako 2000
ot./min.
Pokiaľ je to možné, vyhýbajte sa odpojeniu
motora pred koncom doby regenerácie
filtra, opakované prerušenia môžu spôsobiť
predčasné opotrebovanie filtra motorového
oleja. Neodporúča sa ukončiť regeneráciu
filtra pri zastavenom vozidle.
Táto výstraha je aktivovaná na začiatku
upchávania časticového filtra (podmienkou
je neobvykle dlhá jazda charakteru mestskej
premávky: znížená rýchlosť, zápchy…).
Hladiny a kontroly

147
Jumper_sk_Chap07_Verifications_ed01-2016

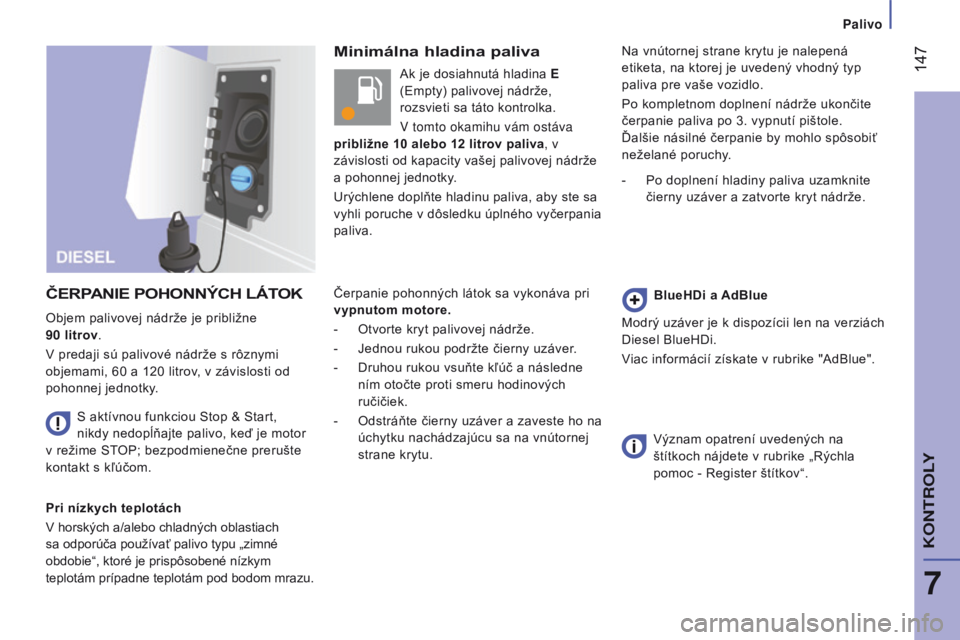

Minimálna hladina paliva
Č
ERPANIE

POHONNÝCH

L
á
TOK
Pri nízkych teplotách
V horských a/alebo chladných oblastiach
sa odporúča používať palivo typu „zimné
obdobie“, ktoré je prispôsobené nízkym
teplotám prípadne teplotám pod bodom mrazu. S aktívnou funkciou Stop & Start,
nikdy nedopĺňajte palivo, keď je motor
v režime STOP; bezpodmienečne prerušte
kontakt s kľúčom. Ak je dosiahnutá hladina E
(Empty) palivovej nádrže,
rozsvieti sa táto kontrolka.
V tomto okamihu vám ostáva
približne 10 alebo 12 litrov paliva, v
závislosti od kapacity vašej palivovej nádrže
a pohonnej jednotky.
Urýchlene doplňte hladinu paliva, aby ste sa
vyhli poruche v dôsledku úplného vyčerpania
paliva.
Čerpanie pohonných látok sa vykonáva pri
vypnutom motore.
-
Otvorte kryt palivovej nádrže.
-

Jednou rukou podržte čierny uzáver
.
-
Druhou rukou vsuňte kľ
úč a následne
ním otočte proti smeru hodinových
ručičiek.
-
Odstráňte čierny uzáver a zaveste ho na

úchytku nachádzajúcu sa na vnútornej
strane krytu. Na vnútornej strane krytu je nalepená
etiketa, na ktorej je uvedený vhodný typ
paliva pre vaše vozidlo.
Po kompletnom doplnení nádrže ukončite
čerpanie paliva po 3. vypnutí pištole.
Ďalšie násilné čerpanie by mohlo spôsobiť
neželané poruchy.
-

Po doplnení hladiny paliva uzamknite

čierny uzáver a zatvorte kryt nádrže.
BlueHDi a AdBlue
Modrý uzáver je k dispozícii len na verziách
Diesel BlueHDi.
Viac informácií získate v rubrike "AdBlue".
Význam opatrení uvedených na

štítkoch nájdete v rubrike „Rýchla
pomoc - Register štítkov“.
Objem palivovej nádrže je približne
90
litrov
.
V predaji sú palivové nádrže s rôznymi
objemami, 60 a 120 litrov, v závislosti od
pohonnej jednotky.
7
KoNTRoLY
Palivo

148
Jumper_sk_Chap07_Verifications_ed01-2016

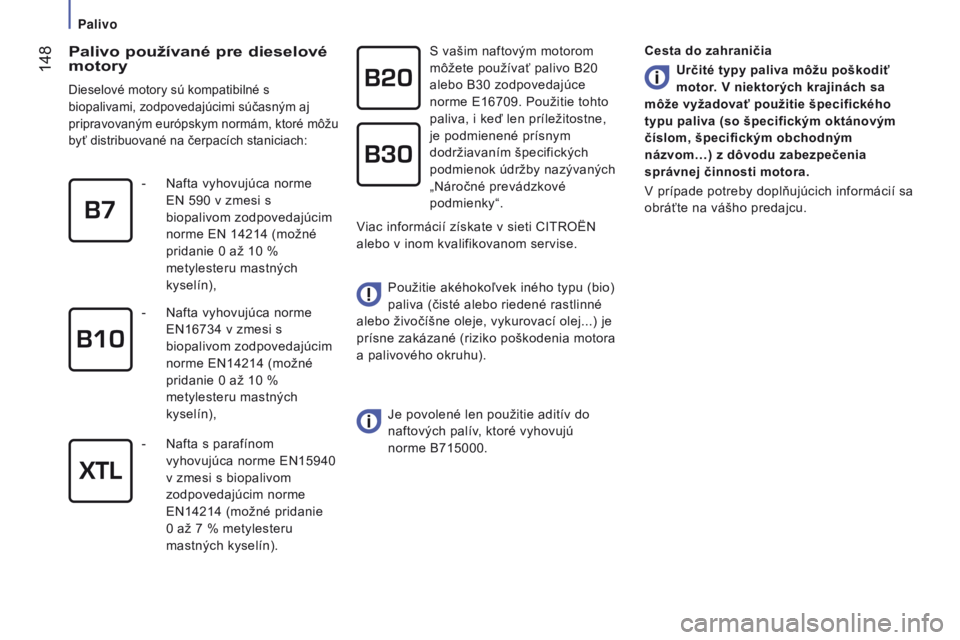

Palivo používané pre dieselové
motory
Dieselové motory sú kompatibilné s
biopalivami, zodpovedajúcimi súčasným aj
pripravovaným európskym normám, ktoré môžu
byť distribuované na čerpacích staniciach:
S vašim naftovým motorom
môžete používať palivo B20
alebo B30 zodpovedajúce
norme E16709. Použitie tohto
paliva, i keď len príležitostne,
je podmienené prísnym
dodržiavaním špecifických
podmienok údržby nazývaných
„Náročné prevádzkové
podmienky“.
Použitie akéhokoľvek iného typu (bio)
paliva (čisté alebo riedené rastlinné
alebo živočíšne oleje, vykurovací olej...) je
prísne zakázané (riziko poškodenia motora
a palivového okruhu).
Je povolené len použitie aditív do


naftových palív, ktoré vyhovujú
norme
B715000.
-

Nafta vyhovujúca norme


EN 590 v zmesi s
biopalivom zodpovedajúcim
norme EN 14214 (možné
pridanie 0 až 10 %
metylesteru mastných
kyselín),
-

Nafta vyhovujúca norme


EN16734 v zmesi s
biopalivom zodpovedajúcim
norme EN14214 (možné
pridanie 0 až 10 %
metylesteru mastných
kyselín),
-

Nafta s parafínom


vyhovujúca norme EN15940
v zmesi s biopalivom
zodpovedajúcim norme
EN14214 (možné pridanie
0 až 7 % metylesteru
mastných kyselín). Viac informácií získate v sieti CITROËN
alebo v inom kvalifikovanom servise.
Cesta do zahraničia
Určité typy paliva môžu poškodiť
motor. V niektorých krajinách sa
môže vyžadovať použitie špecifického
typu paliva (so špecifickým oktánovým
číslom, špecifickým obchodným
názvom…) z dôvodu zabezpečenia
správnej činnosti motora.
V prípade potreby doplňujúcich informácií sa
obráťte na vášho predajcu.
Palivo

149
Jumper_sk_Chap07_Verifications_ed01-2016

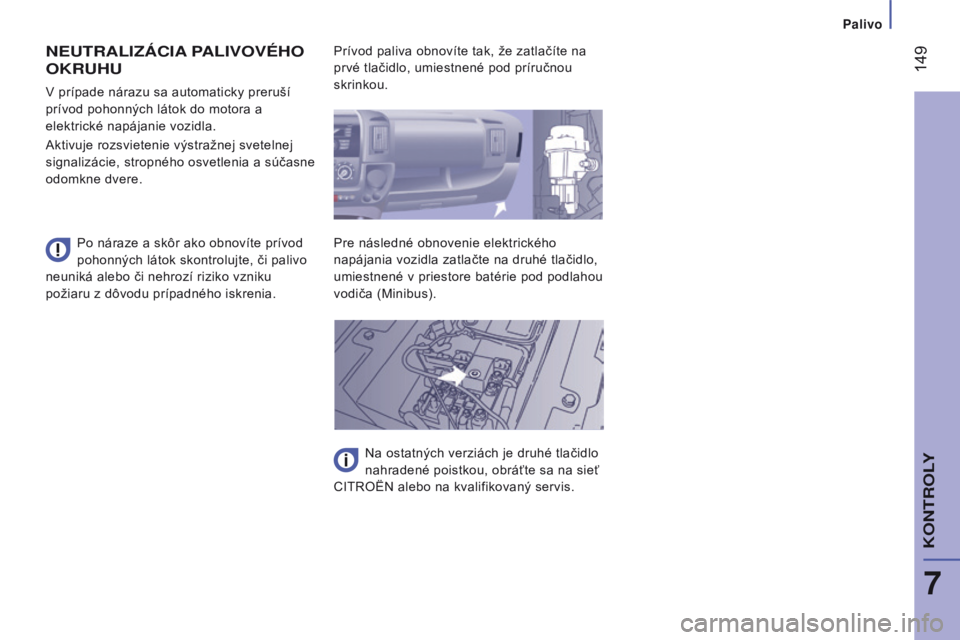

NEUTRALIzáCIA PALI vov ÉH o
o KRUHU
Po náraze a skôr ako obnovíte prívod
pohonných látok skontrolujte, či palivo
neuniká alebo či nehrozí riziko vzniku
požiaru z dôvodu prípadného iskrenia. V prípade nárazu sa automaticky preruší
prívod pohonných látok do motora a
elektrické napájanie vozidla.
Aktivuje rozsvietenie výstražnej svetelnej
signalizácie, stropného osvetlenia a súčasne
odomkne dvere. Prívod paliva obnovíte tak, že zatlačíte na
prvé tlačidlo, umiestnené pod príručnou
skrinkou.
Pre následné obnovenie elektrického
napájania vozidla zatlačte na druhé tlačidlo,
umiestnené v priestore batérie pod podlahou
vodiča (Minibus).
Na ostatných verziách je druhé tlačidlo
nahradené poistkou, obráťte sa na sieť
CITROËN alebo na kvalifikovaný servis.
7
KoNTRoLY
Palivo

AdBlue®
150
Jumper_sk_Chap07_Verifications_ed01-2016

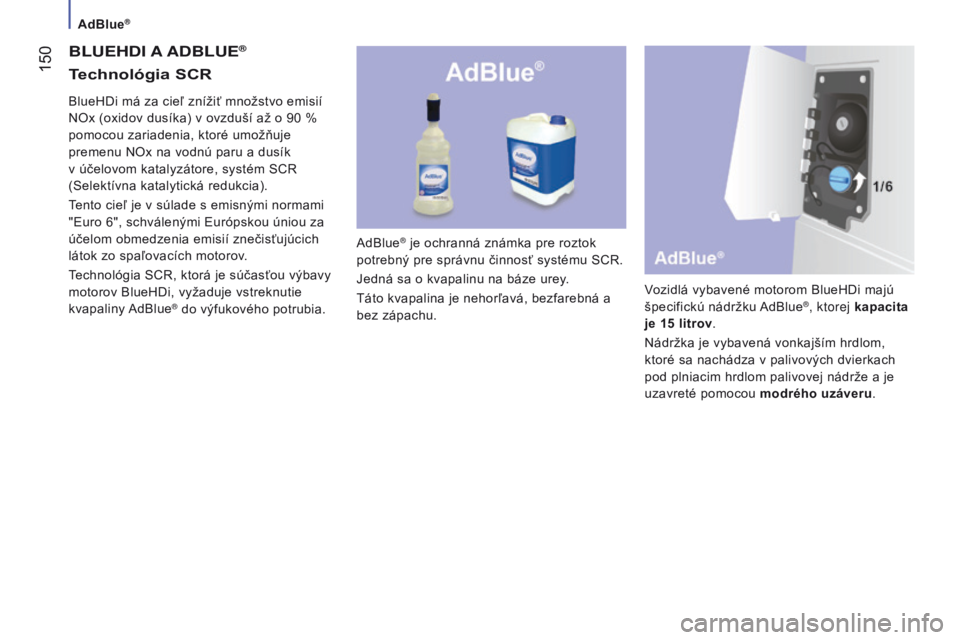

BLUEHdI A AdBLUE®
AdBlue® je ochranná známka pre roztok
potrebný pre správnu činnosť systému SCR.
Jedná sa o kvapalinu na báze urey.
Táto kvapalina je nehorľavá, bezfarebná a
bez zápachu. Vozidlá vybavené motorom BlueHDi majú
špecifickú nádržku AdBlue
®, ktorej kapacita
je 15 litrov.
Nádržka je vybavená vonkajším hrdlom,
ktoré sa nachádza v palivových dvierkach
pod plniacim hrdlom palivovej nádrže a je
uzavreté pomocou modrého uzáveru.
BlueHDi má za cieľ znížiť množstvo emisií
NOx (oxidov dusíka) v ovzduší až o 90

%
pomocou zariadenia, ktoré umožňuje
premenu NOx na vodnú paru a dusík
v účelovom katalyzátore, systém SCR
(Selektívna katalytická redukcia).
Tento cieľ je v súlade s emisnými normami
"Euro 6", schválenými Európskou úniou za
účelom obmedzenia emisií znečisťujúcich
látok zo spaľovacích motorov.
Technológia SCR, ktorá je súčasťou výbavy
motorov BlueHDi, vyžaduje vstreknutie
kvapaliny AdBlue® do výfukového potrubia.
Technológia SCR
