2017 CITROEN JUMPER Návod na použitie (in Slovak)

135
Jumper_sk_Chap06_Accessoires_ed01-2016

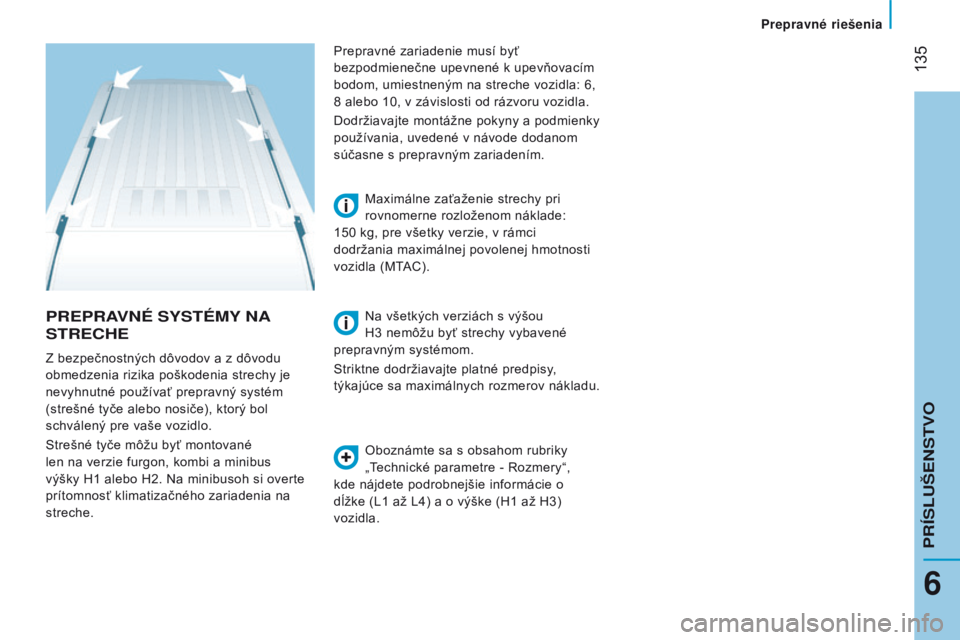

PREPRAvNÉ SYSTÉMY NA
STRECHE
Oboznámte sa s obsahom rubriky
„Technické parametre - Rozmery“,
kde

nájdete podrobnejšie informácie o
dĺžke
(L1 až L4) a o výške (H1 až H3)
vozidla. Maximálne zaťaženie strechy pri
rovnomerne rozloženom náklade:
150

kg, pre všetky verzie, v rámci
dodržania maximálnej povolenej hmotnosti
vozidla (MTAC).
Z bezpečnostných dôvodov a z dôvodu
obmedzenia rizika poškodenia strechy je
nevyhnutné používať prepravný systém
(strešné tyče alebo nosiče), ktorý bol
schválený pre vaše vozidlo.
Strešné tyče môžu byť montované
len na verzie furgon, kombi a minibus
výšky

H1

alebo H2. Na minibusoh si overte
prítomnosť klimatizačného zariadenia na
streche. Prepravné zariadenie musí byť
bezpodmienečne upevnené k upevňovacím
bodom, umiestneným na streche vozidla: 6,
8

alebo 10, v závislosti od rázvoru vozidla.
Dodržiavajte montážne pokyny a podmienky
používania, uvedené v návode dodanom
súčasne s prepravným zariadením.
Na všetkých verziách s výšou
H3 nemôžu byť strechy vybavené
prepravným systémom.
Striktne dodržiavajte platné predpisy,
týkajúce sa maximálnych rozmerov nákladu.
6
Prepravné riešenia
PRÍSLUŠENSTVO

136
Jumper_sk_Chap06_Accessoires_ed01-2016
ĎALŠIE PRíSLUŠENSTVO
Toto príslušenstvo a náhradné diely, prispôsobené
na vaše vozidlo, prešli testami a schvaľovacím
procesom v oblasti životnosti a bezpečnosti.
V ponuke je široký výber príslušenstva ako aj
originálnych náhradných dielov.
„Komfort“:
Vzduchové deflektory, izotermický modul,
parfémový osviežovač vzduchu, svetlo
na čítanie, zapaľovač cigariet, prenosný
popolník, protišmyková podložka, parkovací
asistent v spätnom chode...
„Ochrana“:
Koberce, lapače nečistôt, ochranný
poťah vozidla, ochranné poťahy sedadiel,
ochranná mriežka okien zadných dverí,
zadné dvojkrídlové dvere s bezpečnostnými
zámkami, retušovacie nálepky...„Bezpečnosť“:
Alarm, systém lokalizácie vozidla, snehové
reťaze, protišmykové návleky, detské
sedačky, lekárnička prvej pomoci, výstražný
trojuholník, bezpečnostná vesta, hasiaci
prístroj, bezpečnostný pás pre prepravu
zvierat, rezač bezpečnostných pásov /
bezpečnostné kladivko...
„Štýl“:
Hliníkové disky kolies...
„Multimediálny systém“:
CD prehrávač, WiFi on Board, čiastočne
zabudovaný navigačný systém, sada hands
free, pomocné systémy pre jazdu, držiak
pre multimediálny systém vzadu, DVD
prehrávač, aktualizácia kartografických
údajov pre navigáciu, prenosné navigačné
systémy, držiak telefónu, príslušenstvo pre
digitálne rádio, autorádiá, 230V zásuvka...
„Možnosti prepravy“:
Ťažné zariadenia, káblový zväzok ťažného
zariadenia so 7/13
pinmi, 7/7 pinmi,
13
pinmi, ochranná sada pre interiér,
protišmyková podlaha, ochrana podbehu
kolesa, priečka za kabínou, pozdĺžne
priečne tyče, strešné nosiče, rebrík pre
strešné nosiče, nakladací valec pre strešný
nosič, nášľapná doska pre strešný nosič... Inštalácia rádiokomunikačných
vysielačov
Skôr ako na vaše vozidlo nainštalujete
rádiokomunikačné vysielače ako doplnkovú
výbavu s vonkajšou anténou, vám
odporúčame, aby ste sa skontaktovali so
zástupcom značky CITROËN.
V sieti CITROËN vás oboznámia s
charakteristikami vysielačov (frekvenčné
pásmo, maximálny výstupný výkon,
poloha antény, špecifické podmienky
použitia), ktoré môžu byť montované
na vozidlo v súlade s Nariadením o
elektromagnetickej
kompatibilite v
automobilovom priemysle (2004/104/CE).
Montáž výbavy alebo
elektropríslušenstva, ktoré nie sú
schválené spoločnosťou Automobiles
CITROËN, môže vyvolať poruchu
elektronického systému na vašom vozidle.
Ďakujeme vám, že túto skutočnosť beriete
do úvahy a odporúčame, aby ste sa
skontaktovali so zástupcami značky, ktorí
vám predstavia ponuku schválenej výbavy a
príslušenstva.
V závislosti od krajiny, v ktorej je
vozidlo predávané, je ako povinná
výbava vozidla bezpečnostná reflexná vesta,
výstražné trojuholníky, náhradné žiarovky a
alkohol testery.
Pre obmedzenie akéhokoľvek rizika v
oblasti pedálov:
-
dbajte na správne položenie koberca a

jeho uchytení,
-

nikdy nepokladajte viacero kobercov na

seba.
V

137
Jumper_sk_Chap06_Accessoires_ed01-2016

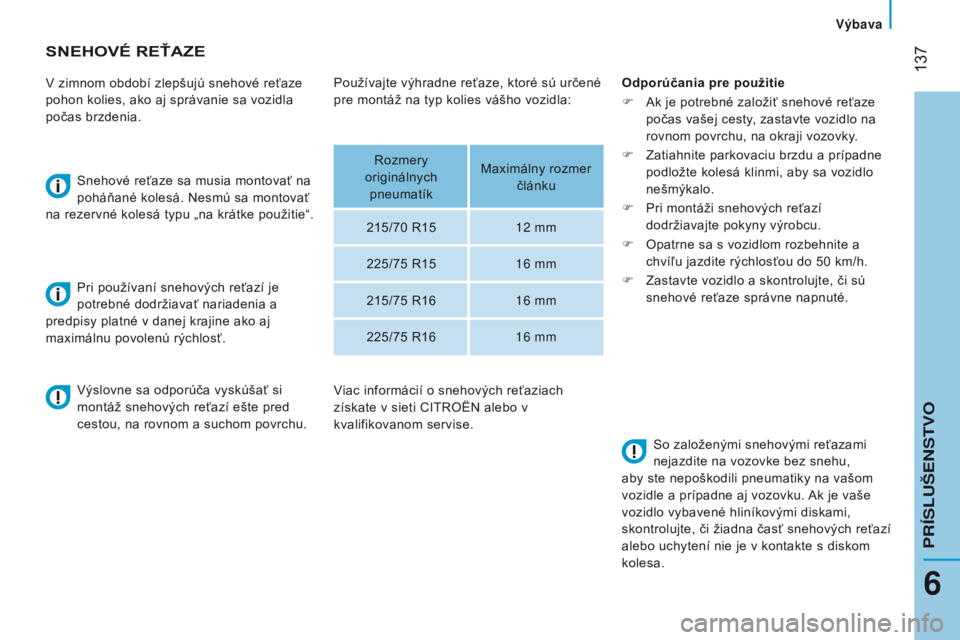

SNEHOVé REŤAZE
V zimnom období zlepšujú snehové reťaze
pohon kolies, ako aj správanie sa vozidla
počas brzdenia.Snehové reťaze sa musia montovať na
poháňané kolesá. Nesmú sa montovať
na rezervné kolesá typu „na krátke použitie“.
Pri používaní snehových reťazí je
potrebné dodržiavať nariadenia a
predpisy platné v danej krajine ako aj
maximálnu povolenú rýchlosť. Odporúčania pre použitie
F
Ak je potrebné založiť snehové reťaze


počas vašej cesty, zastavte vozidlo na
rovnom povrchu, na okraji vozovky.
F
Zatiahnite parkovaciu brzdu a prípadne


podložte kolesá klinmi, aby sa vozidlo
nešmýkalo.
F
Pri montáži snehových reťazí


dodržiavajte pokyny výrobcu.
F
Opatrne sa s vozidlom rozbehnite a


chvíľu jazdite rýchlosťou do 50
km/h.
F
Zastavte vozidlo a skontrolujte, či sú


snehové reťaze správne napnuté.
Výslovne sa odporúča vyskúšať si
montáž snehových reťazí ešte pred
cestou, na rovnom a suchom povrchu. So založenými snehovými reťazami
nejazdite na vozovke bez snehu,
aby ste nepoškodili pneumatiky na vašom
vozidle a prípadne aj vozovku. Ak je vaše
vozidlo vybavené hliníkovými diskami,
skontrolujte, či žiadna časť snehových reťazí
alebo uchytení nie je v kontakte s diskom
kolesa.
Používajte výhradne reťaze, ktoré sú určené
pre montáž na typ kolies vášho vozidla:
Rozmery
originálnych pneumatík Maximálny rozmer
článku
215/70
R1512
mm
225/75
R1516
mm
215/75
R1616
mm
225/75
R1616
mm
Viac informácií o snehových reťaziach
získate v sieti CITROËN alebo v
kvalifikovanom servise.
6
PRÍSLUŠENSTVO
V

138
Jumper_sk_Chap07_Verifications_ed01-2016

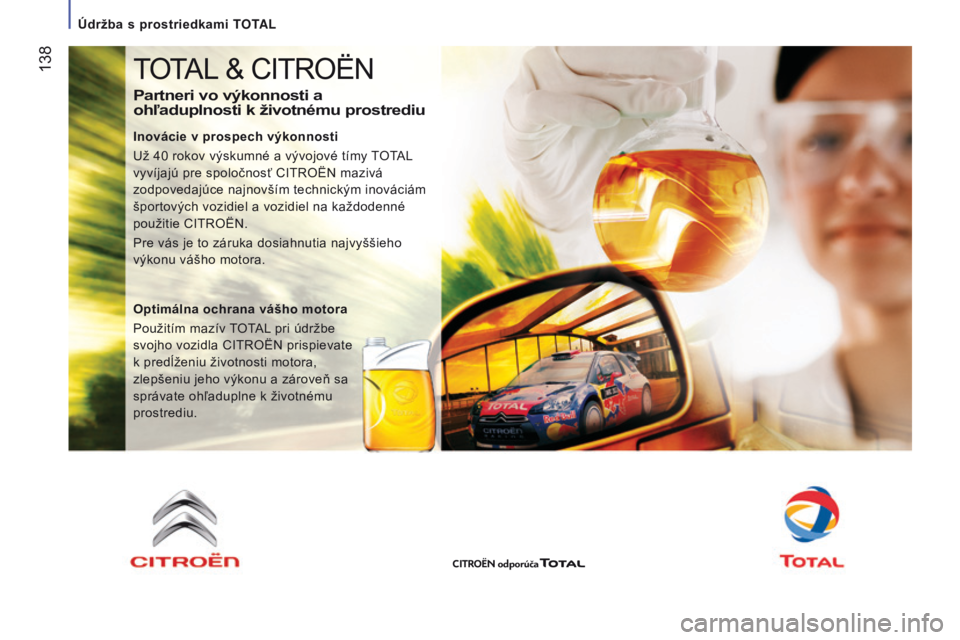

TOTAL & CITROËN
Partneri vo výkonnosti a
ohľaduplnosti k životnému prostrediu
Inovácie v prospech výkonnosti
Už 40 rokov výskumné a vývojové tímy TOTAL
vyvíjajú pre spoločnosť CITROËN mazivá
zodpovedajúce najnovším technickým inováciám
športových vozidiel a vozidiel na každodenné
použitie CITROËN.
Pre vás je to záruka dosiahnutia najvyššieho
výkonu vášho motora.
Optimálna ochrana vášho motora
Použitím mazív TOTAL pri údržbe
svojho vozidla CITROËN prispievate
k predĺženiu životnosti motora,
zlepšeniu jeho výkonu a zároveň sa
správate ohľaduplne k životnému
prostrediu.
Údržba s prostriedkami TTAL

139
Jumper_sk_Chap07_Verifications_ed01-2016

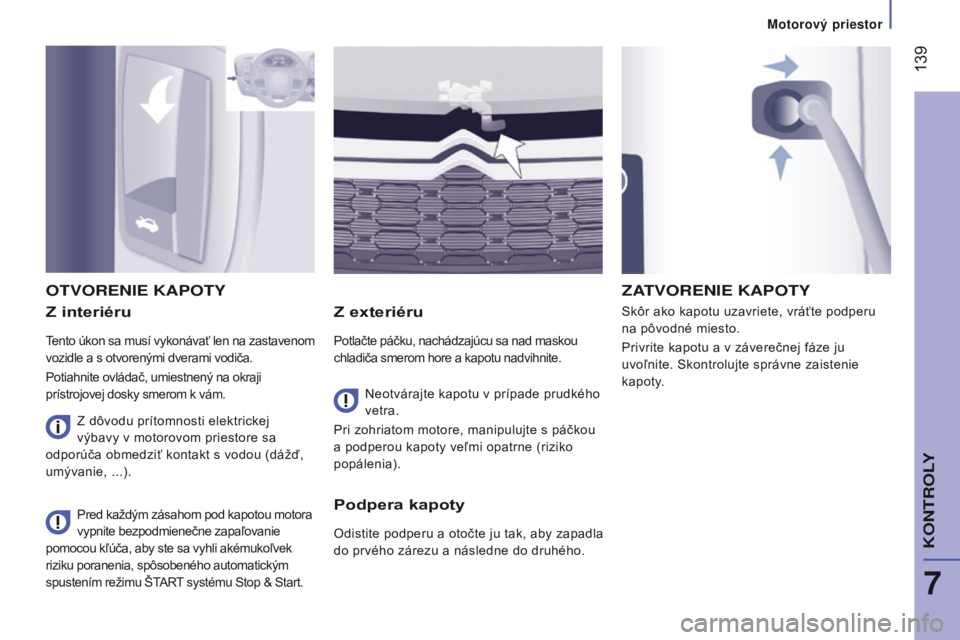

Z interiéru
Tento úkon sa musí vykonávať len na zastavenom
vozidle a s otvorenými dverami vodiča.
Potiahnite ovládač, umiestnený na okraji
prístrojovej dosky smerom k vám.
Z exteriéru
Potlačte páčku, nachádzajúcu sa nad maskou
chladiča smerom hore a kapotu nadvihnite.Skôr ako kapotu uzavriete, vráťte podperu
na pôvodné miesto.
Privrite kapotu a v záverečnej fáze ju
uvoľnite. Skontrolujte správne zaistenie
kapoty.
oTvoRENIE KAPoTY
Neotvárajte kapotu v prípade prudkého
vetra.
Pri zohriatom motore, manipulujte s páčkou
a podperou kapoty veľmi opatrne (riziko
popálenia).
Pred každým zásahom pod kapotou motora
vypnite bezpodmienečne zapaľovanie
pomocou kľúča, aby ste sa vyhli akémukoľvek
riziku poranenia, spôsobeného automatickým
spustením režimu ŠTART systému Stop & Start.
zATvoRENIE KAPoTY
Podpera

kapoty
Odistite podperu a otočte ju tak, aby zapadla
do prvého zárezu a následne do druhého.
Z dôvodu prítomnosti elektrickej
výbavy v motorovom priestore sa
odporúča obmedziť kontakt s vodou (dážď,
umývanie,

...).
7
Motorov

140
Jumper_sk_Chap07_Verifications_ed01-2016

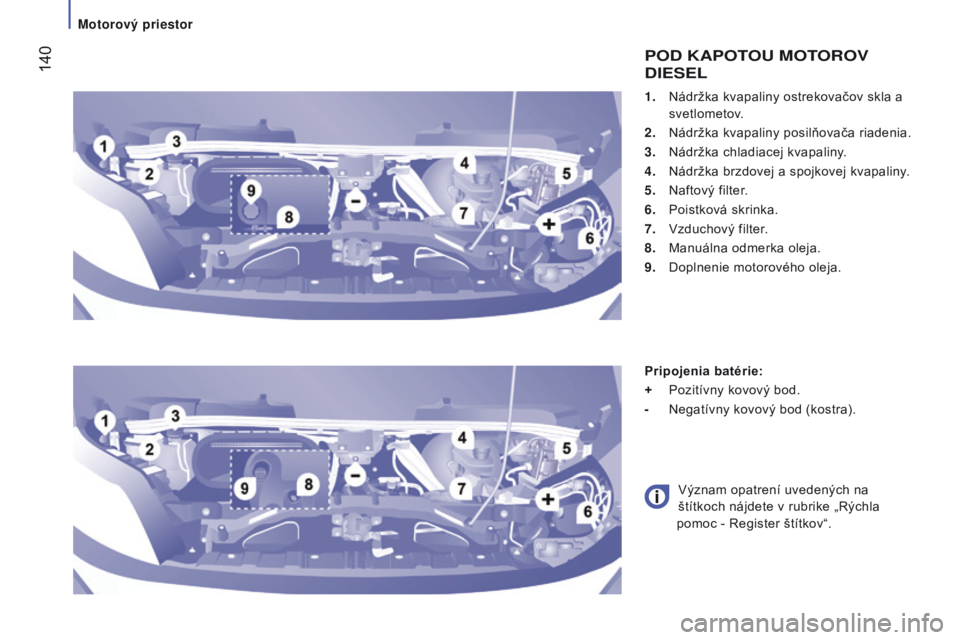

1. Nádržka kvapaliny ostrekovačov skla a
svetlometov.
2.

Nádržka kvapaliny posilňovača riadenia.
3.


Nádržka chladiacej kvapaliny
.
4.

Nádržka brzdovej a spojkovej kvapaliny
.
5.

Naftový filter
.
6.

Poistková skrinka.
7.


Vzduchový filter
.
8.

Manuálna odmerka oleja.
9.


Doplnenie motorového oleja.
Pod KAPoTo U M o To R ov
dIESEL
Pripojenia batérie:
+
Pozitívny kovový bod.
-
Negatívny kovový bod (kostra).
Význam opatrení uvedených na


štítkoch nájdete v rubrike „Rýchla
pomoc - Register štítkov“.
Motorov

141
Jumper_sk_Chap07_Verifications_ed01-2016

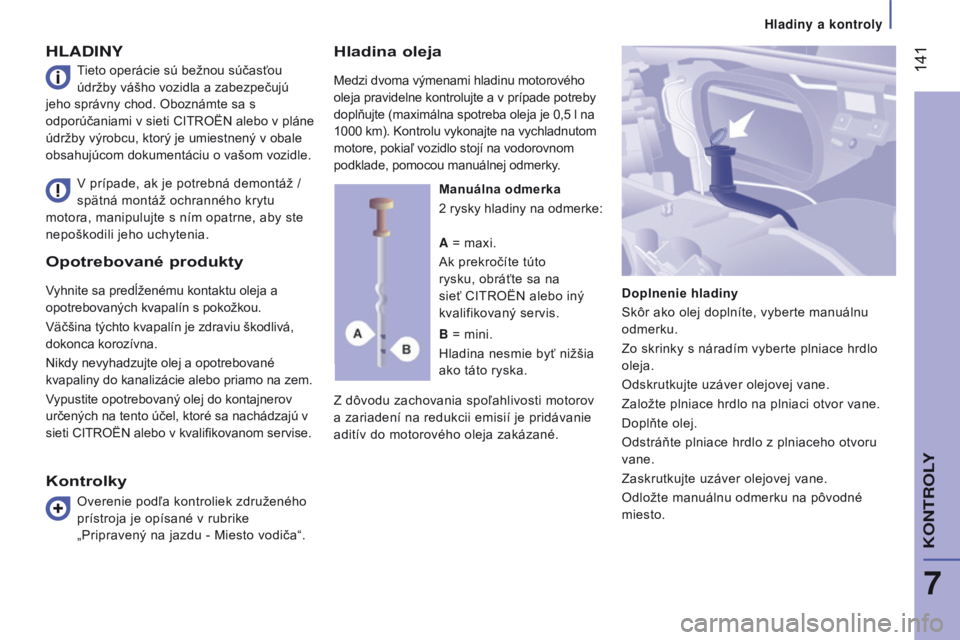

Opotrebované produkty
Vyhnite sa predĺženému kontaktu oleja a
opotrebovaných kvapalín s pokožkou.
Väčšina týchto kvapalín je zdraviu škodlivá,
dokonca korozívna.
Nikdy nevyhadzujte olej a opotrebované
kvapaliny do kanalizácie alebo priamo na zem.
Vypustite opotrebovaný olej do kontajnerov
určených na tento účel, ktoré sa nachádzajú v
sieti CITROËN alebo v kvalifikovanom servise.
HLAdINY
Z dôvodu zachovania spoľahlivosti motorov
a zariadení na redukcii emisií je pridávanie
aditív do motorového oleja zakázané.
V prípade, ak je potrebná demontáž

/
spätná montáž ochranného krytu
motora, manipulujte s ním opatrne, aby ste
nepoškodili jeho uchytenia. Manuálna odmerka
2 rysky hladiny na odmerke:
Doplnenie hladiny
Skôr ako olej doplníte, vyberte manuálnu
odmerku.
Zo skrinky s náradím vyberte plniace hrdlo
oleja.
Odskrutkujte uzáver olejovej vane.
Založte plniace hrdlo na plniaci otvor vane.
Doplňte olej.
Odstráňte plniace hrdlo z plniaceho otvoru
vane.
Zaskrutkujte uzáver olejovej vane.
Odložte manuálnu odmerku na pôvodné
miesto.
A
= maxi.
Ak prekročíte túto
rysku, obráťte sa na
sieť CITROËN alebo iný
kvalifikovaný servis.
B = mini.
Hladina nesmie byť nižšia
ako táto ryska.
Kontrolky
Tieto operácie sú bežnou súčasťou
údržby vášho vozidla a zabezpečujú
jeho správny chod. Oboznámte sa s
odporúčaniami v sieti CITROËN alebo v pláne
údržby výrobcu, ktorý je umiestnený v obale
obsahujúcom dokumentáciu o vašom vozidle.
Overenie podľa kontroliek združeného
prístroja je opísané v rubrike
„Pripravený na jazdu - Miesto vodiča“.
Hladina oleja
Medzi dvoma výmenami hladinu motorového
oleja pravidelne kontrolujte a v prípade potreby
doplňujte (maximálna spotreba oleja je 0,5 l na
1000 km). Kontrolu vykonajte na vychladnutom
motore, pokiaľ vozidlo stojí na vodorovnom
podklade, pomocou manuálnej odmerky.
7
KoNTRoLY
Hladiny a kontroly

142
Jumper_sk_Chap07_Verifications_ed01-2016
Hladina chladiacej kvapaliny
V závislosti od použitia vášho
vozidla pravidelne kontrolujte hladinu
chladiacej kvapaliny (každých 5 000 km
/
každé 3 mesiace); v prípade potreby ju
doplňte. Použite kvapalinu odporúčanú
výrobcom.
Doplnenie tejto kvapaliny v období medzi
dvomi prehliadkami je úplne normálne.
Kontrola a doplnenie hladiny kvapaliny sa
musí vykonávať pri studenom motore.
Nedostatočná hladina chladiacej kvapaliny
predstavuje riziko vážneho poškodenia
vášho motora. Pre prístup k uzáveru nádržky, odmontujte
ochranný kryt tak, že otočíte o štvrť otáčky
všetky tri upevňovacie skrutky.
Pokiaľ je motor teplý, teplota chladiacej
kvapaliny je regulovaná ventilátorom.
Ventilátor funguje aj pri vypnutom
zapaľovaní; chladiaci okruh je pod tlakom, v
prípade potreby zásahu počkajte minimálne
jednu hodinu pred jeho započatím.
Riziku popálenín sa vyhnete tak, že
pomocou handričky povolíte uzáver o štvrť
otáčky a necháte poklesnúť tlak v systéme.
Akonáhle tlak poklesol, môžete uzáver
odskrutkovať a doplniť chladiacu kvapalinu.Hladina brzdovej kvapaliny
Pri jej výmene rešpektujte bezpodmienečne
vopred určené intervaly, ktoré sú uvedené v
pláne údržby výrobcu.
Používajte výhradne kvapaliny, ktoré sú
odporúčané výrobcom a ktoré spÍňajú normy
DOT4.
Úroveň hladiny sa musí nachádzať medzi
označeniami MINI a MA
x I, vyznačenými na
nádržke.
Nutnosť častého doplnenia brzdovej
kvapaliny signalizuje možnú poruchu, ktorú
je potrebné čo najskôr skontrolovať v sieti
CITROËN alebo v inom kvalifikovanom
servise. Voľba stupňa viskozity
Pri jednoduchom doplnení hladiny
alebo výmene, musí zvolený olej spÍňať
požiadavky výrobcu. Výmena oleja
Musí byť vykonaná v súlade s intervalmi,
stanovenými v pláne údržby výrobcu.
Oboznámte sa s odporúčaniami v sieti
CITROËN.
Doplňte hladinu oleja podľa vyššie
uvedeného postupu.
Po doplnení oleja skontrolujte jeho hladinu
(nikdy nesmie presiahnuť maximum).
Hladiny a kontroly
