2017 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

7
Localizzazione
Jumper_it_Chap01_vue-ensemble_ed01-2016
Cinture di sicurezza 118-120
Airbag 122-124
Disattivazione Airbag frontale
lato passeggero

123, 126-128
Freno di stazionamento, freno a mano


104
Sedili anteriori, regolazioni 7

6-77
Sedile con ammortizzamento

77
Panchetta posteriore a 2

posti
78 Seggiolini per
bambini


125-128, 131-132
Presa 12

Volt, presa
USB

84, 86-87 Batteria (+), ricaricare,


avviare 41, 156-158
Punto di massa (-) 140, 156
Fusibili lato passeggero
159, 161

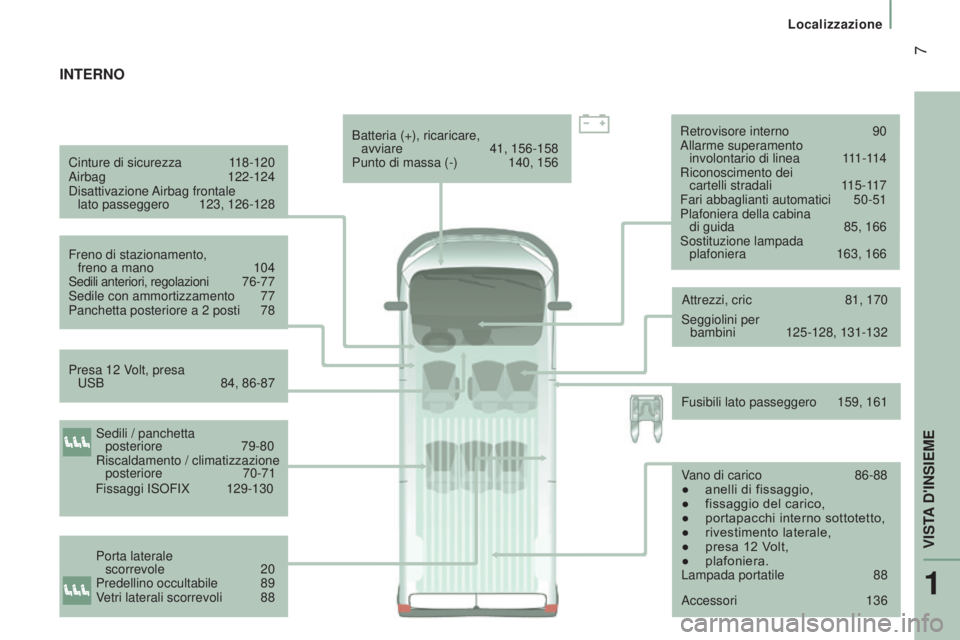

INTERNO
Sedili / panchetta posteriore 79-80
Riscaldamento / climatizzazione posteriore
70-71
Porta laterale scorrevole
20
Predellino occultabile

89
V

etri laterali scorrevoli
88 Retrovisore interno


90
Allarme superamento involontario di linea

1
11-114
Riconoscimento dei cartelli stradali
1
15-117
Fari abbaglianti automatici
50-51
Plafoniera della cabina di guida

85, 166
Sostituzione lampada plafoniera

163, 166
Fissaggi ISOFIX

129-130 Attrezzi, cric


81, 170
Accessori

136
V

ano di carico
86-88
●


anelli di fissaggio,
●


fissaggio del carico,
●


portapacchi interno sottotetto,
●


rivestimento laterale,
●


presa 12
Volt,
●

plafoniera.
Lampada portatile


88
1
VISTA D'INSIEME

8
Localizzazione
Jumper_it_Chap01_vue-ensemble_ed01-2016
POSTO DI GUIDA
Quadri stumenti, display, tachimetro 23-24
Spie
25-32
Livello, indicatori

33, 36-37
Indicatore di cambio marcia


3
8-39
Comandi d'illuminazione

48-49
Accensione automatica dei fari


4
9
Fari abbaglianti automatici

50-51
Accensione temporizzata dei fari


49
Luci di parcheggio


52
Apertura cofano motore


139
Fusibili nel cruscotto


159-160
Configurazione veicolo


92-95
Regolazione dell'ora


93
Regolazione altezza fascio fari


52
Fari fendinebbia anteriori - posteriori


48
Sospensione pneumatica


102-103
Stop & Start


43-45 T

ergicristallo anteriore/ posteriore

53
Lavacristalli/fari


53
Computer di bordo


98
Motorino d'avviamento, contattore

40-41
Partenza assistita in salita

42
Regolatore di velocità


54-56, 57-59
Limitatore di velocità


60-62
Limitatore fisso di velocità


63
Posto di guida

4-5
V
olante, regolazione profondità
3
9
Avvisatore acustico

105
Comandi al volante autoradio


222, 269
Retrovisori, alzacristalli


90-91
Bloccaggio vano di carico


22
Riscaldamento supplementare,
climatizzazione posteriore


70-71
Riscaldamento supplementare programmabile


72-75

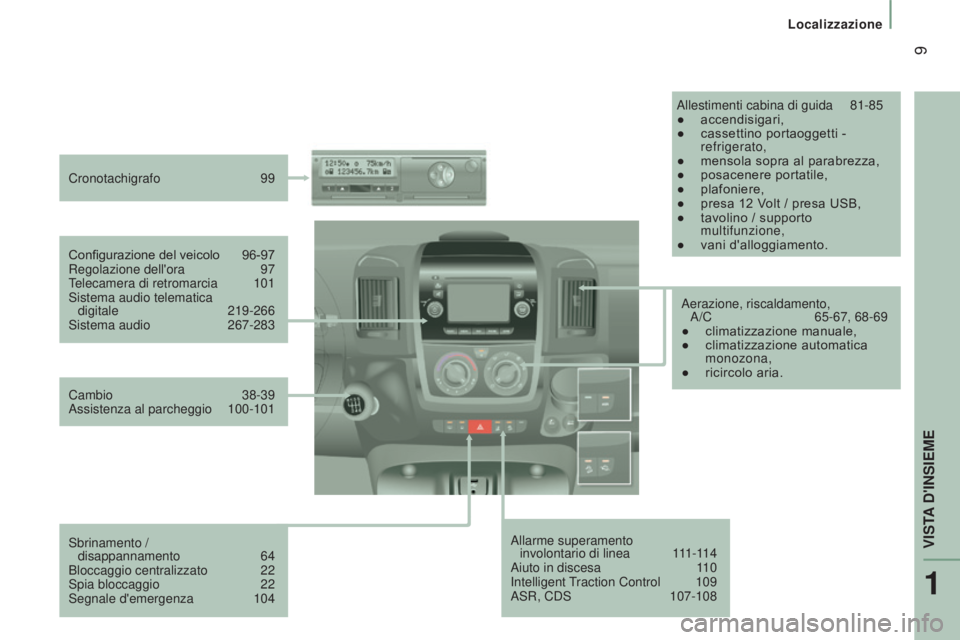

9
Localizzazione
Jumper_it_Chap01_vue-ensemble_ed01-2016
Allarme superamento involontario di linea 1 11-114
Aiuto in discesa

1
10
Intelligent Traction Control

109
ASR, CDS


107-108
Configurazione del veicolo


96-97
Regolazione dell'ora


97
T

elecamera di retromarcia

101
Sistema audio telematica digitale


219-266
Sistema audio

267-283
Cronotachigrafo


99
Allestimenti cabina di guida

81-85
●

accendisigari,
●

cassettino portaoggetti -

refrigerato,
●
mensola sopra al parabrezza,
●

posacenere portatile,
●

plafoniere,
●

presa 12
Volt / presa USB,
●
tavolino / supporto

multifunzione,
●
vani d'alloggiamento.
Cambio


38-39
Assistenza al parcheggio

100-101
Sbrinamento /


disappannamento
64
Bloccaggio centralizzato

22
Spia bloccaggio


22
Segnale d'emergenza


104 Aerazione, riscaldamento,
A/C

65-67, 68-69
●

climatizzazione manuale,
●

climatizzazione automatica

monozona,
●
ricircolo aria.
1
VISTA D'INSIEME

10
Localizzazione
Jumper_it_Chap01_vue-ensemble_ed01-2016
Sostituire una spazzola tergicristallo 169
Lampade, illuminazione, sostituzione lampadine

163-168
Protezioni per Paesi freddi


89
Apertura cofano motore,


asta di sostegno

139
V

ani motori

140
Etichette / Precauzioni


182-185
Motorizzazioni


191-192
Elementi di identificazione,
numero di telaio, vernice,
pneumatici


196
Livelli

141-143
●
astina di livello dell'olio,
●

liquido dei freni,
●


liquido lavacristalli / fari
●


liquido del servosterzo,
●


liquido di raf

freddamento. Spurgo acqua, filtro gasolio

145
Filtro antiparticolato


146
Antinquinamento


34, 153
Controlli


144-146
●


batteria,
●


filtro dell'aria /abitacolo,
●


filtro dell'olio,
●


cambio manuale,
●


freno di stazionamento,
●


dischi e pastiglie dei freni.

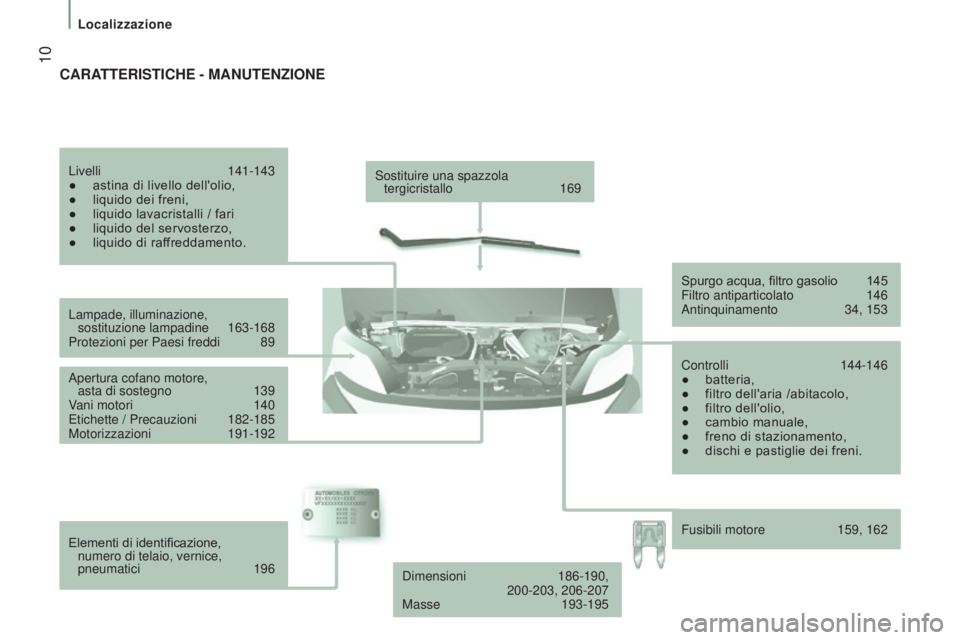

CARATTERISTICHE - MANUTENZIONE
Dimensioni 186-190, 200-203, 206-207
Masse
193-195Fusibili motore

159, 162

11
Automobile & Ambiente
Jumper_it_Chap01_vue-ensemble_ed01-2016

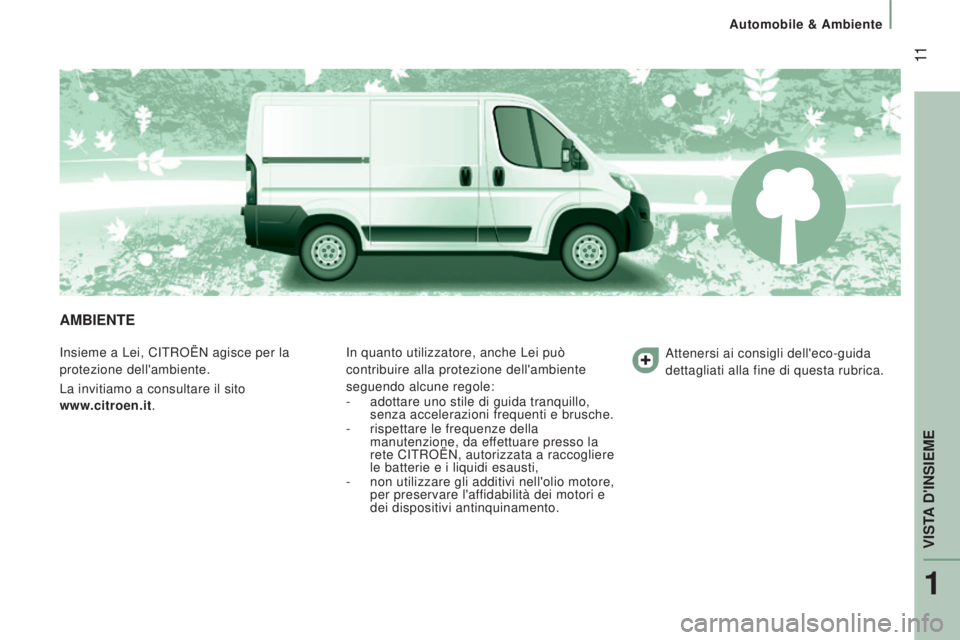

AMBIENTE
Insieme a Lei, CITROËN agisce per la
protezione dell'ambiente.
La invitiamo a consultare il sito
www.citroen.it. In quanto utilizzatore, anche Lei può
contribuire alla protezione dell'ambiente
seguendo alcune regole:
-

adottare uno stile di guida tranquillo,

senza accelerazioni frequenti e brusche.
-

rispettare le frequenze della

manutenzione, da effettuare presso la
rete CITROËN, autorizzata a raccogliere
le batterie e i liquidi esausti,
-

non utilizzare gli additivi nell'olio motore,

per preservare l'affidabilità dei motori e
dei dispositivi antinquinamento. Attenersi ai consigli dell'eco-guida
dettagliati alla fine di questa rubrica.
1
VISTA D'INSIEME

12
Automobile & Ambiente
Jumper_it_Chap01_vue-ensemble_ed01-2016

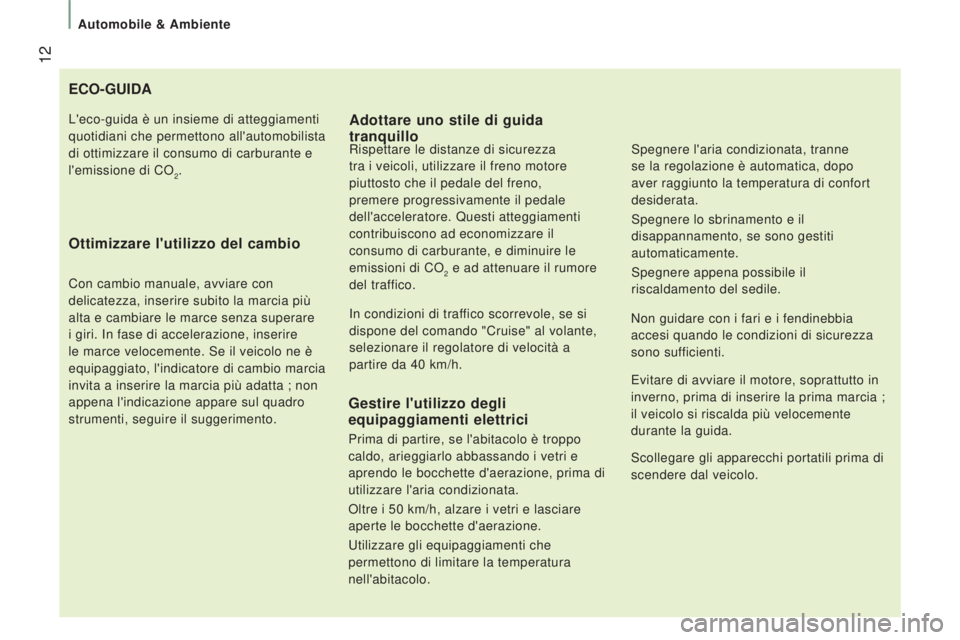

ECO-GUIDA
Ottimizzare l'utilizzo del cambio
Con cambio manuale, avviare con
delicatezza, inserire subito la marcia più
alta e cambiare le marce senza superare
i giri. In fase di accelerazione, inserire
le marce velocemente. Se il veicolo ne è
equipaggiato, l'indicatore di cambio marcia
invita a inserire la marcia più adatta ; non
appena l'indicazione appare sul quadro
strumenti, seguire il suggerimento.
Adottare uno stile di guida
tranquillo
Rispettare le distanze di sicurezza
tra i veicoli, utilizzare il freno motore
piuttosto che il pedale del freno,
premere progressivamente il pedale
dell'acceleratore. Questi atteggiamenti
contribuiscono ad economizzare il
consumo di carburante, e diminuire le
emissioni di CO
2 e ad attenuare il rumore
del traf
fico.
In condizioni di traffico scorrevole, se si
dispone del comando "Cruise" al volante,
selezionare il regolatore di velocità a
partire da 40

km/h.
Gestire l'utilizzo degli
equipaggiamenti elettrici
Prima di partire, se l'abitacolo è troppo
caldo, arieggiarlo abbassando i vetri e
aprendo le bocchette d'aerazione, prima di
utilizzare l'aria condizionata.
Oltre i 50 km/h, alzare i vetri e lasciare
aperte le bocchette d'aerazione.
Utilizzare gli equipaggiamenti che
permettono di limitare la temperatura
nell'abitacolo. Non guidare con i fari e i fendinebbia
accesi quando le condizioni di sicurezza
sono sufficienti.
L'eco-guida è un insieme di atteggiamenti
quotidiani che permettono all'automobilista
di ottimizzare il consumo di carburante e
l'emissione di CO
2.
Evitare di avviare il motore, soprattutto in
inverno, prima di inserire la prima marcia ;
il veicolo si riscalda più velocemente
durante la guida.
Scollegare gli apparecchi portatili prima di
scendere dal veicolo. Spegnere l'aria condizionata, tranne
se la regolazione è automatica, dopo
aver raggiunto la temperatura di confort
desiderata.
Spegnere lo sbrinamento e il
disappannamento, se sono gestiti
automaticamente.
Spegnere appena possibile il
riscaldamento del sedile.

13
Automobile & Ambiente
Jumper_it_Chap01_vue-ensemble_ed01-2016

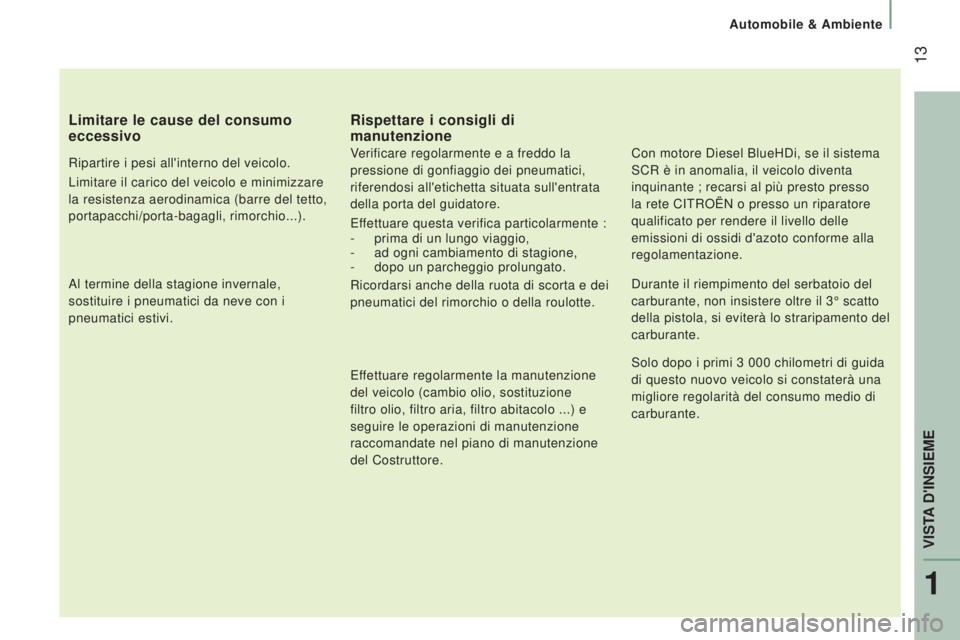

Limitare le cause del consumo
eccessivo
Ripartire i pesi all'interno del veicolo.
Limitare il carico del veicolo e minimizzare
la resistenza aerodinamica (barre del tetto,
portapacchi/porta-bagagli, rimorchio...).
Al termine della stagione invernale,
sostituire i pneumatici da neve con i
pneumatici estivi.
Rispettare i consigli di
manutenzione
Verificare regolarmente e a freddo la
pressione di gonfiaggio dei pneumatici,
riferendosi all'etichetta situata sull'entrata
della porta del guidatore.
Effettuare questa verifica particolarmente :
-
prima di un lungo viaggio,
-


ad ogni cambiamento di stagione,
-


dopo un parcheggio prolungato.
Ricordarsi anche della ruota di scorta e dei


pneumatici del rimorchio o della roulotte.
Effettuare regolarmente la manutenzione
del veicolo (cambio olio, sostituzione
filtro olio, filtro aria, filtro abitacolo ...) e
seguire le operazioni di manutenzione
raccomandate nel piano di manutenzione
del Costruttore. Con motore Diesel BlueHDi, se il sistema
SCR è in anomalia, il veicolo diventa
inquinante ; recarsi al più presto presso
la rete CITROËN o presso un riparatore
qualificato per rendere il livello delle
emissioni di ossidi d'azoto conforme alla
regolamentazione.
Durante il riempimento del serbatoio del
carburante, non insistere oltre il 3° scatto
della pistola, si eviterà lo straripamento del
carburante.
Solo dopo i primi 3
000 chilometri di guida
di questo nuovo veicolo si constaterà una
migliore regolarità del consumo medio di
carburante.
1
VISTA D'INSIEME

14
Aperture
Jumper_it_Chap02_Pret-a-Partir_ed01-2016

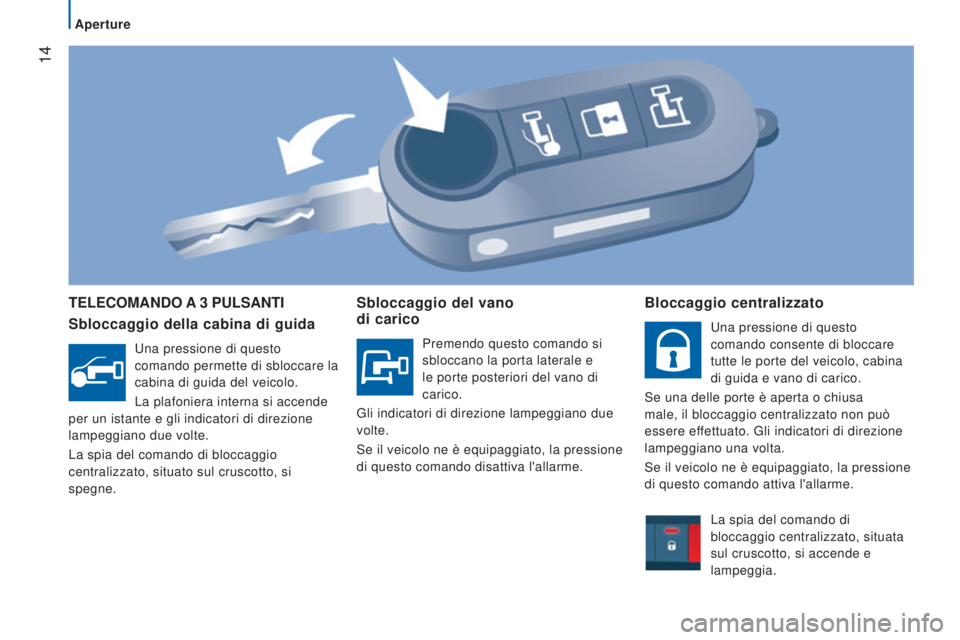

TELECOMANDO A 3 PULSANTI
Sbloccaggio della cabina di guida
Una pressione di questo
comando permette di sbloccare la
cabina di guida del veicolo.
La plafoniera interna si accende
per un istante e gli indicatori di direzione
lampeggiano due volte.
La spia del comando di bloccaggio
centralizzato, situato sul cruscotto, si
spegne.
Sbloccaggio del vano
di carico
Premendo questo comando si
sbloccano la porta laterale e
le porte posteriori del vano di
carico.
Gli indicatori di direzione lampeggiano due
volte.
Se il veicolo ne è equipaggiato, la pressione
di questo comando disattiva l'allarme.
Bloccaggio centralizzato
Una pressione di questo
comando consente di bloccare
tutte le porte del veicolo, cabina
di guida e vano di carico.
Se una delle porte è aperta o chiusa
male, il bloccaggio centralizzato non può
essere effettuato. Gli indicatori di direzione
lampeggiano una volta.
Se il veicolo ne è equipaggiato, la pressione
di questo comando attiva l'allarme.
La spia del comando di
bloccaggio centralizzato, situata
sul cruscotto, si accende e
lampeggia.
