15
Aperture
Jumper_it_Chap02_Pret-a-Partir_ed01-2016

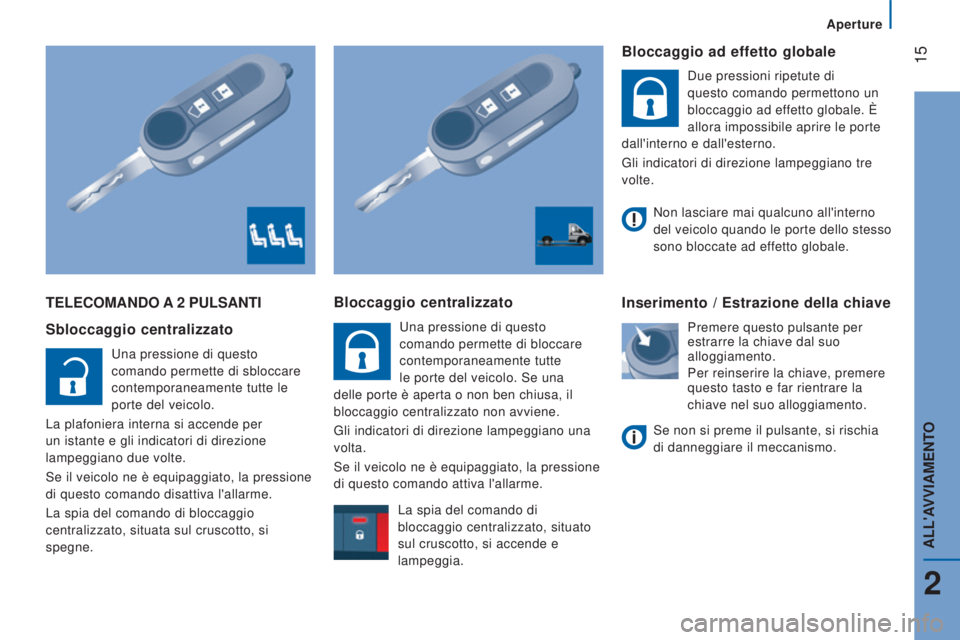

TELECOMANDO A 2 PULSANTI
Sbloccaggio centralizzato
Una pressione di questo
comando permette di sbloccare
contemporaneamente tutte le
porte del veicolo.
La plafoniera interna si accende per
un istante e gli indicatori di direzione
lampeggiano due volte.
Se il veicolo ne è equipaggiato, la pressione
di questo comando disattiva l'allarme.
La spia del comando di bloccaggio
centralizzato, situata sul cruscotto, si
spegne.
Bloccaggio centralizzato
Una pressione di questo
comando permette di bloccare
contemporaneamente tutte
le porte del veicolo. Se una
delle porte è aperta o non ben chiusa, il
bloccaggio centralizzato non avviene.
Gli indicatori di direzione lampeggiano una
volta.
Se il veicolo ne è equipaggiato, la pressione
di questo comando attiva l'allarme.
Bloccaggio ad effetto globale
Due pressioni ripetute di
questo comando permettono un
bloccaggio ad effetto globale. È
allora impossibile aprire le porte
dall'interno e dall'esterno.
Gli indicatori di direzione lampeggiano tre
volte.
Inserimento / Estrazione della chiave
Premere questo pulsante per
estrarre la chiave dal suo
alloggiamento.
Per reinserire la chiave, premere
questo tasto e far rientrare la
chiave nel suo alloggiamento.
Non lasciare mai qualcuno all'interno
del veicolo quando le porte dello stesso
sono bloccate ad effetto globale.
Se non si preme il pulsante, si rischia
di danneggiare il meccanismo.
La spia del comando di
bloccaggio centralizzato, situato
sul cruscotto, si accende e
lampeggia.
2
ALL'AVVIAMENTO

16
Aperture
Jumper_it_Chap02_Pret-a-Partir_ed01-2016

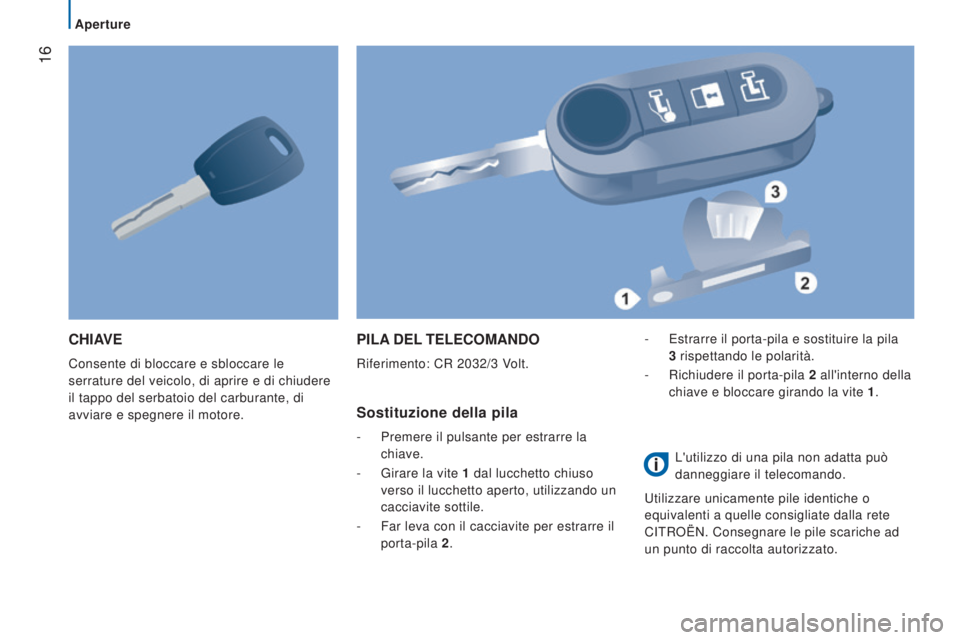

CHIAVE
Consente di bloccare e sbloccare le
serrature del veicolo, di aprire e di chiudere
il tappo del serbatoio del carburante, di
avviare e spegnere il motore.
PILA DEL TELECOMANDO
Riferimento: CR 2032/3 Volt.
Sostituzione della pila
- Premere il pulsante per estrarre la
chiave.
-

Girare la vite
1
dal lucchetto chiuso

verso il lucchetto aperto, utilizzando un
cacciavite sottile.
-

Far leva con il cacciavite per estrarre il

porta-pila 2. -

Estrarre il porta-pila e sostituire la pila

3
rispettando le polarità.
-

Richiudere il porta-pila
2
all'interno della

chiave e bloccare girando la vite 1 .
L'utilizzo di una pila non adatta può
danneggiare il telecomando.
Utilizzare unicamente pile identiche o
equivalenti a quelle consigliate dalla rete
CITROËN. Consegnare le pile scariche ad
un punto di raccolta autorizzato.

17
Aperture
Jumper_it_Chap02_Pret-a-Partir_ed01-2016

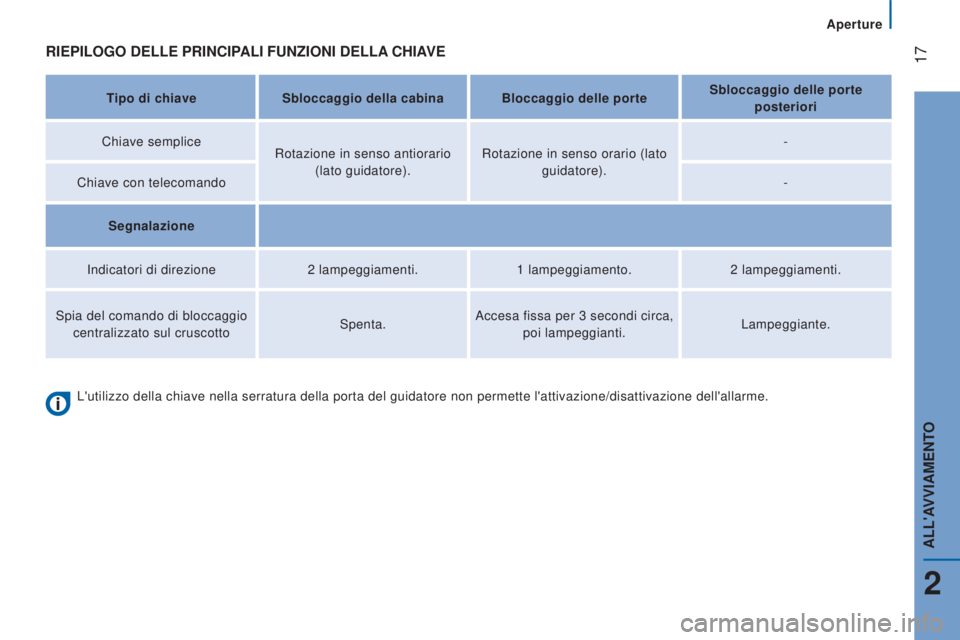

RIEPILOGO DELLE PRINCIPALI FUNZIONI DELLA CHIAVE
Tipo di chiaveSbloccaggio della cabina Bloccaggio delle porte Sbloccaggio delle porte
posteriori
Chiave semplice Rotazione in senso antiorario
(lato guidatore). Rotazione in senso orario (lato
guidatore). -
Chiave con telecomando -
Segnalazione
Indicatori di direzione 2
lampeggiamenti.1
lampeggiamento.2
lampeggiamenti.
Spia del comando di bloccaggio centralizzato sul cruscotto Spenta.Accesa fissa per 3
secondi circa,
poi lampeggianti. Lampeggiante.
L'utilizzo della chiave nella serratura della porta del guidatore non pe\
rmette l'attivazione/disattivazione dell'allarme.
2
ALL'AVVIAMENTO

18
Aperture
Jumper_it_Chap02_Pret-a-Partir_ed01-2016

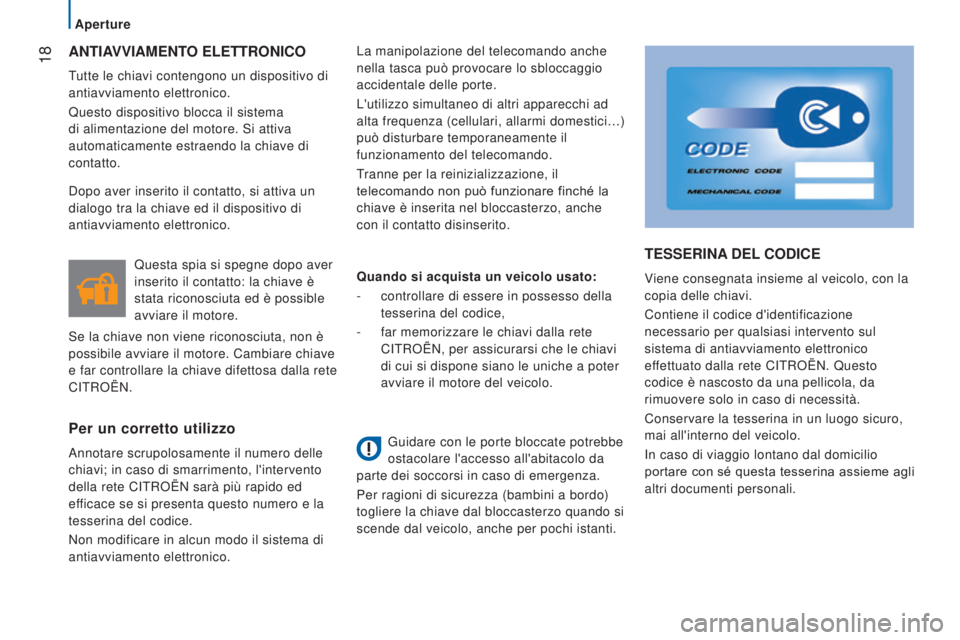

ANTIAVVIAMENTO ELETTRONICO
Tutte le chiavi contengono un dispositivo di
antiavviamento elettronico.
Questo dispositivo blocca il sistema
di alimentazione del motore. Si attiva
automaticamente estraendo la chiave di
contatto.La manipolazione del telecomando anche
nella tasca può provocare lo sbloccaggio
accidentale delle porte.
L'utilizzo simultaneo di altri apparecchi ad
alta frequenza (cellulari, allarmi domestici…)
può disturbare temporaneamente il
funzionamento del telecomando.
Tranne per la reinizializzazione, il
telecomando non può funzionare finché la
chiave è inserita nel bloccasterzo, anche
con il contatto disinserito.
Per un corretto utilizzo
Annotare scrupolosamente il numero delle
chiavi; in caso di smarrimento, l'intervento
della rete CITROËN sarà più rapido ed
efficace se si presenta questo numero e la
tesserina del codice.
Non modificare in alcun modo il sistema di
antiavviamento elettronico.Questa spia si spegne dopo aver
inserito il contatto: la chiave è
stata riconosciuta ed è possible
avviare il motore.
Se la chiave non viene riconosciuta, non è
possibile avviare il motore. Cambiare chiave
e far controllare la chiave difettosa dalla rete
CITROËN. Dopo aver inserito il contatto, si attiva un
dialogo tra la chiave ed il dispositivo di
antiavviamento elettronico.
TESSERINA DEL CODICE
Viene consegnata insieme al veicolo, con la
copia delle chiavi.
Contiene il codice d'identificazione
necessario per qualsiasi intervento sul
sistema di antiavviamento elettronico
effettuato dalla rete CITROËN. Questo
codice è nascosto da una pellicola, da
rimuovere solo in caso di necessità.
Conservare la tesserina in un luogo sicuro,
mai all'interno del veicolo.
In caso di viaggio lontano dal domicilio
portare con sé questa tesserina assieme agli
altri documenti personali.
Quando si acquista un veicolo usato:
-

controllare di essere in possesso della


tesserina del codice,
-

far memorizzare le chiavi dalla rete


CITROËN, per assicurarsi che le chiavi
di cui si dispone siano le uniche a poter
avviare il motore del veicolo.
Guidare con le porte bloccate potrebbe
ostacolare l'accesso all'abitacolo da
parte dei soccorsi in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo)
togliere la chiave dal bloccasterzo quando si
scende dal veicolo, anche per pochi istanti.

19
Aperture
Jumper_it_Chap02_Pret-a-Partir_ed01-2016

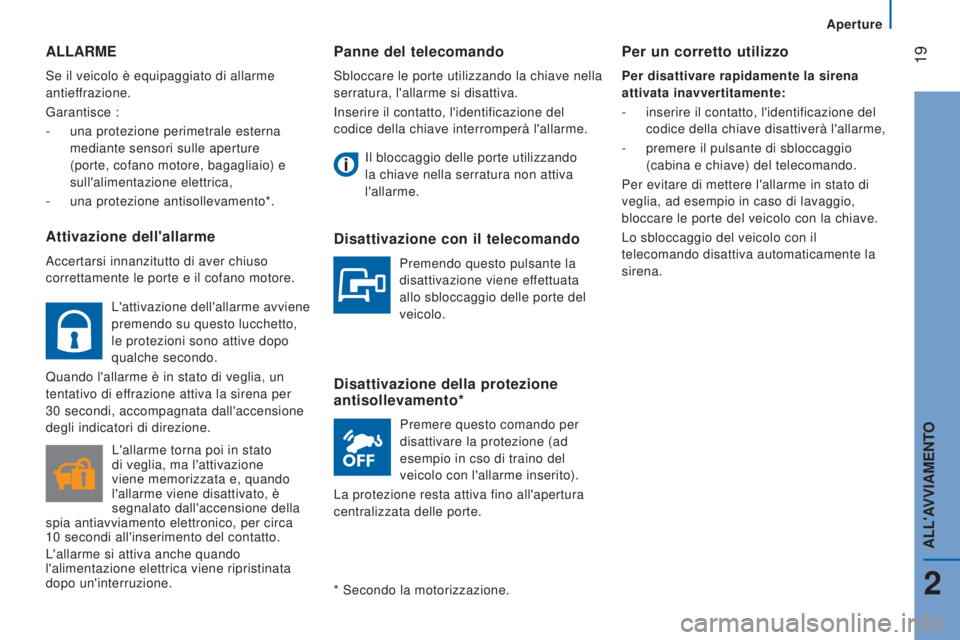

Panne del telecomando
Sbloccare le porte utilizzando la chiave nella
serratura, l'allarme si disattiva.
Inserire il contatto, l'identificazione del
codice della chiave interromperà l'allarme.Il bloccaggio delle porte utilizzando
la chiave nella serratura non attiva
l'allarme.
Disattivazione con il telecomando
Premendo questo pulsante la
disattivazione viene effettuata
allo sbloccaggio delle porte del
veicolo.
Disattivazione della protezione
antisollevamento*
Premere questo comando per
disattivare la protezione (ad
esempio in cso di traino del
veicolo con l'allarme inserito).
La protezione resta attiva fino all'apertura
centralizzata delle porte.
ALLARME
Se il veicolo è equipaggiato di allarme
antieffrazione.
Garantisce :
-

una protezione perimetrale esterna

mediante sensori sulle aperture
(porte, cofano motore, bagagliaio) e
sull'alimentazione elettrica,
-

una protezione antisollevamento*.
Attivazione dell'allarme
Accertarsi innanzitutto di aver chiuso
correttamente le porte e il cofano motore.
* Secondo la motorizzazione.
Per un corretto utilizzo
Per disattivare rapidamente la sirena
attivata inavvertitamente:
-
inserire il contatto, l'identificazione del

codice della chiave disattiverà l'allarme,
-

premere il pulsante di sbloccaggio

(cabina e chiave) del telecomando.
Per evitare di mettere l'allarme in stato di
veglia, ad esempio in caso di lavaggio,
bloccare le porte del veicolo con la chiave.
Lo sbloccaggio del veicolo con il
telecomando disattiva automaticamente la
sirena.
L'attivazione dell'allarme avviene
premendo su questo lucchetto,
le protezioni sono attive dopo
qualche secondo.
Quando l'allarme è in stato di veglia, un
tentativo di effrazione attiva la sirena per
30

secondi, accompagnata dall'accensione
degli indicatori di direzione.
L'allarme torna poi in stato
di veglia, ma l'attivazione
viene memorizzata e, quando
l'allarme viene disattivato, è
segnalato dall'accensione della
spia antiavviamento elettronico, per circa
10

secondi all'inserimento del contatto.
L'allarme si attiva anche quando
l'alimentazione elettrica viene ripristinata
dopo un'interruzione.
2
ALL'AVVIAMENTO

20
Aperture
Jumper_it_Chap02_Pret-a-Partir_ed01-2016

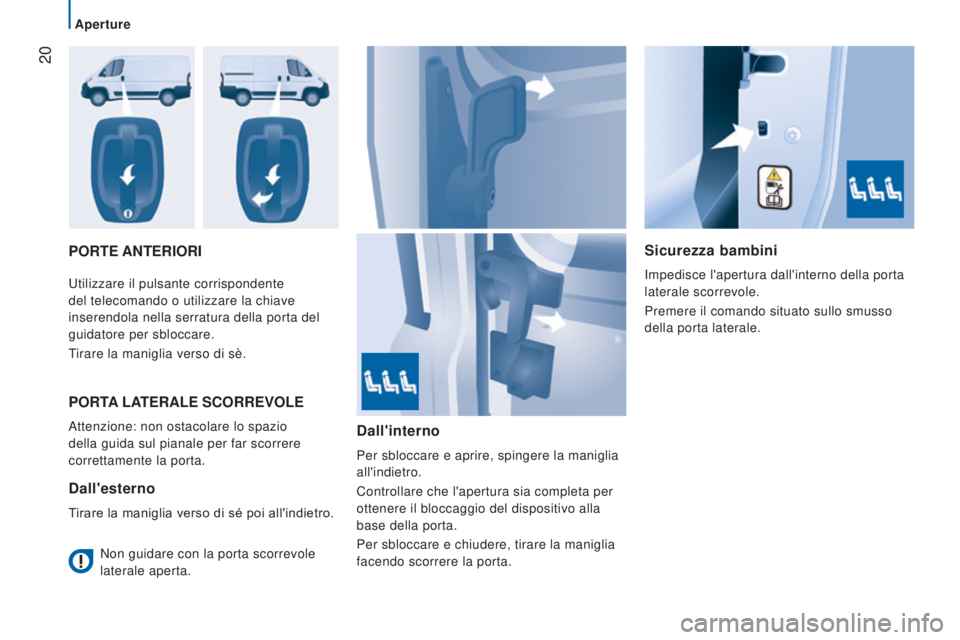

PORTE ANTERIORISicurezza bambini
Impedisce l'apertura dall'interno della porta
laterale scorrevole.
Premere il comando situato sullo smusso
della porta laterale.
Utilizzare il pulsante corrispondente
del telecomando o utilizzare la chiave
inserendola nella serratura della porta del
guidatore per sbloccare.
Tirare la maniglia verso di sè.
PORTA
LATERALE SCORREVOLE
Attenzione: non ostacolare lo spazio
della guida sul pianale per far scorrere
correttamente la porta.
Dall'esterno
Tirare la maniglia verso di sé poi all'indietro.
Dall'interno
Per sbloccare e aprire, spingere la maniglia
all'indietro.
Controllare che l'apertura sia completa per
ottenere il bloccaggio del dispositivo alla
base della porta.
Per sbloccare e chiudere, tirare la maniglia
facendo scorrere la porta.
Non guidare con la porta scorrevole
laterale aperta.

21
Aperture
Jumper_it_Chap02_Pret-a-Partir_ed01-2016

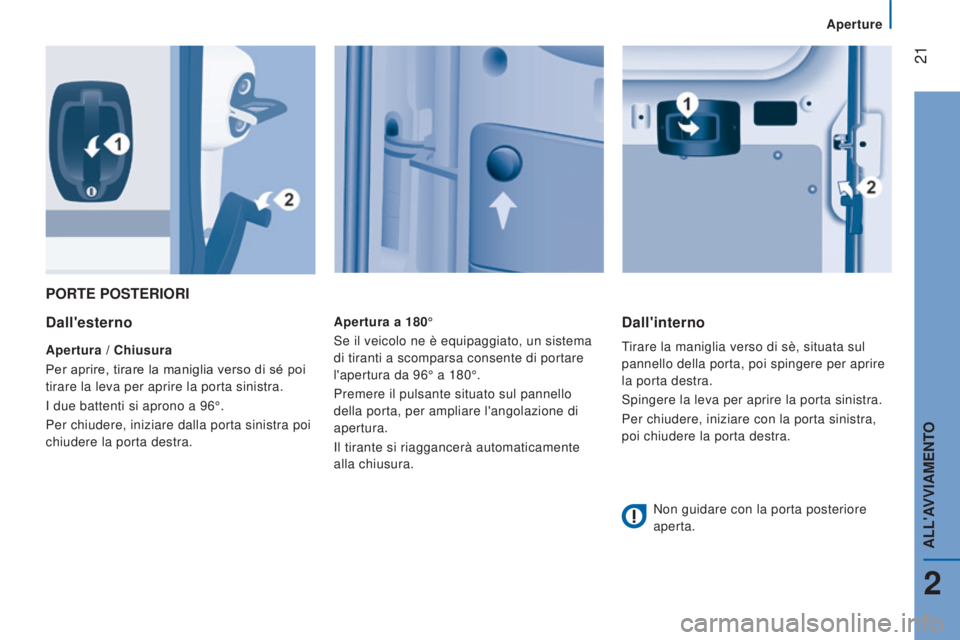

PORTE POSTERIORI
Dall'esterno
Apertura / Chiusura
Per aprire, tirare la maniglia verso di sé poi
tirare la leva per aprire la porta sinistra.
I due battenti si aprono a 96°.
Per chiudere, iniziare dalla porta sinistra poi
chiudere la porta destra.Apertura a 180°
Se il veicolo ne è equipaggiato, un sistema
di tiranti a scomparsa consente di portare
l'apertura da 96° a 180°.
Premere il pulsante situato sul pannello
della porta, per ampliare l'angolazione di
apertura.
Il tirante si riaggancerà automaticamente
alla chiusura.
Dall'interno
Tirare la maniglia verso di sè, situata sul
pannello della porta, poi spingere per aprire
la porta destra.
Spingere la leva per aprire la porta sinistra.
Per chiudere, iniziare con la porta sinistra,
poi chiudere la porta destra.
Non guidare con la porta posteriore
aperta.
2
ALL'AVVIAMENTO

22
Aperture
Jumper_it_Chap02_Pret-a-Partir_ed01-2016

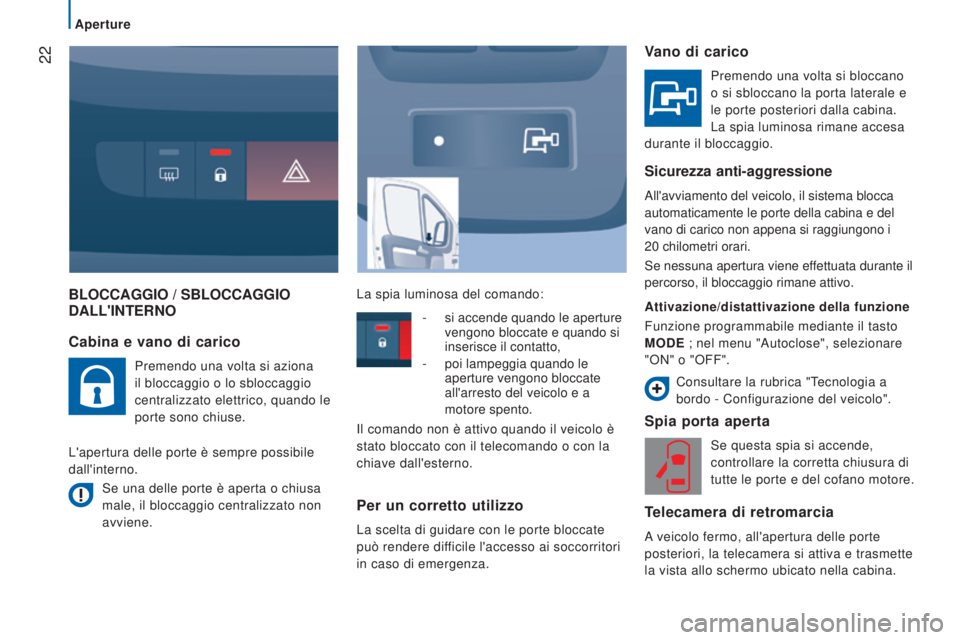

BLOCCAGGIO / SBLOCCAGGIO DALL' INTERNO
Spia porta aperta
Se questa spia si accende,
controllare la corretta chiusura di
tutte le porte e del cofano motore.
Telecamera di retromarcia
A veicolo fermo, all'apertura delle porte
posteriori, la telecamera si attiva e trasmette
la vista allo schermo ubicato nella cabina.
Cabina e vano di carico
Premendo una volta si aziona
il bloccaggio o lo sbloccaggio
centralizzato elettrico, quando le
porte sono chiuse.
L'apertura delle porte è sempre possibile
dall'interno. Se una delle porte è aperta o chiusa
male, il bloccaggio centralizzato non
avviene. La spia luminosa del comando:
Vano di carico
Premendo una volta si bloccano
o si sbloccano la porta laterale e
le porte posteriori dalla cabina.
La spia luminosa rimane accesa
durante il bloccaggio.
Sicurezza anti-aggressione
All'avviamento del veicolo, il sistema blocca
automaticamente le porte della cabina e del
vano di carico non appena si raggiungono i
20
chilometri orari.
Se nessuna apertura viene effettuata durante il
percorso, il bloccaggio rimane attivo.
Attivazione/distattivazione della funzione
Funzione programmabile mediante il tasto
MODE ; nel menu "Autoclose", selezionare
"ON" o "OFF".
-

si accende quando le aperture


vengono bloccate e quando si
inserisce il contatto,
-

poi lampeggia quando le


aperture vengono bloccate
all'arresto del veicolo e a
motore spento.
Il comando non è attivo quando il veicolo è
stato bloccato con il telecomando o con la
chiave dall'esterno.
Per un corretto utilizzo
La scelta di guidare con le porte bloccate
può rendere difficile l'accesso ai soccorritori
in caso di emergenza. Consultare la rubrica "Tecnologia a
bordo - Configurazione del veicolo".
