2017 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

215
Cassone ribaltabile
Jumper_it_Chap10_Particularites_ed01-2016

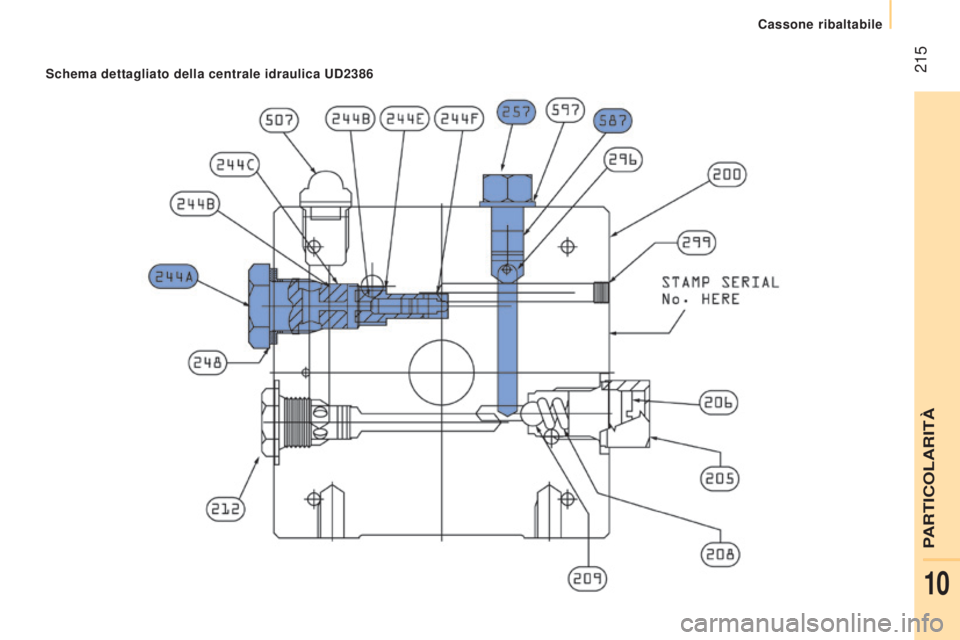

Schema dettagliato della centrale idraulica UD2386
PARTICOLARIT

216
Jumper_it_Chap10_Particularites_ed01-2016

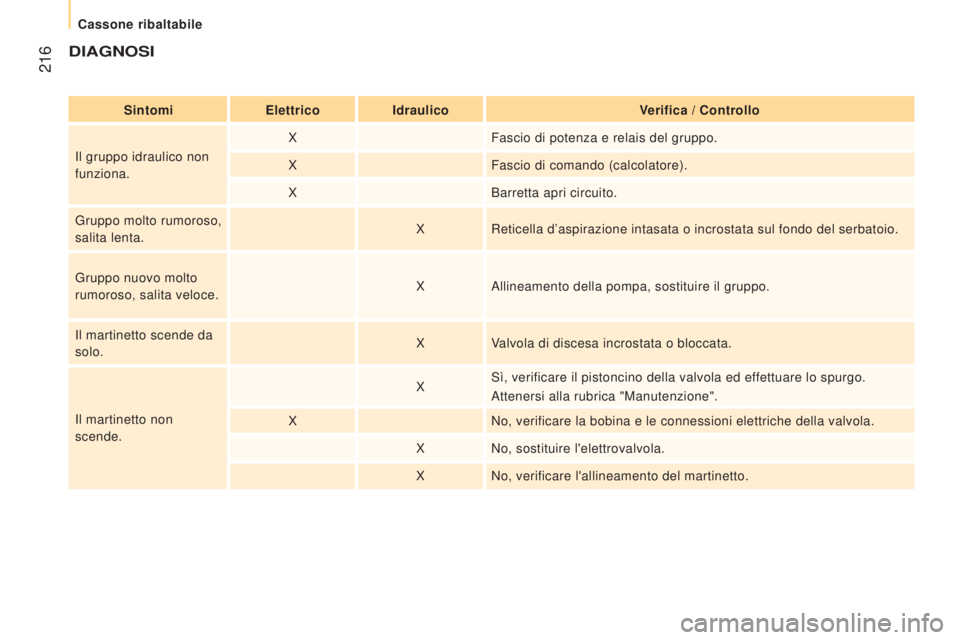

DIAGNOSI
SintomiElettricoIdraulico Verifica / Controllo
Il gruppo idraulico non
funziona. X
Fascio di potenza e relais del gruppo.
X Fascio di comando (calcolatore).
X Barretta apri circuito.
Gruppo molto rumoroso,
salita lenta. X
Reticella d’aspirazione intasata o incrostata sul fondo del serbatoio\
.
Gruppo nuovo molto
rumoroso, salita veloce. X
Allineamento della pompa, sostituire il gruppo.
Il martinetto scende da
solo. X
Valvola di discesa incrostata o bloccata.
Il martinetto non
scende. X
Sì, verificare il pistoncino della valvola ed effettuare lo spurgo.
Attenersi alla rubrica "Manutenzione".
X No, verificare la bobina e le connessioni elettriche della valvola.
X No, sostituire l'elettrovalvola.
X No, verificare l'allineamento del martinetto.
Cassone ribaltabile

217
Cassone ribaltabile
Jumper_it_Chap10_Particularites_ed01-2016

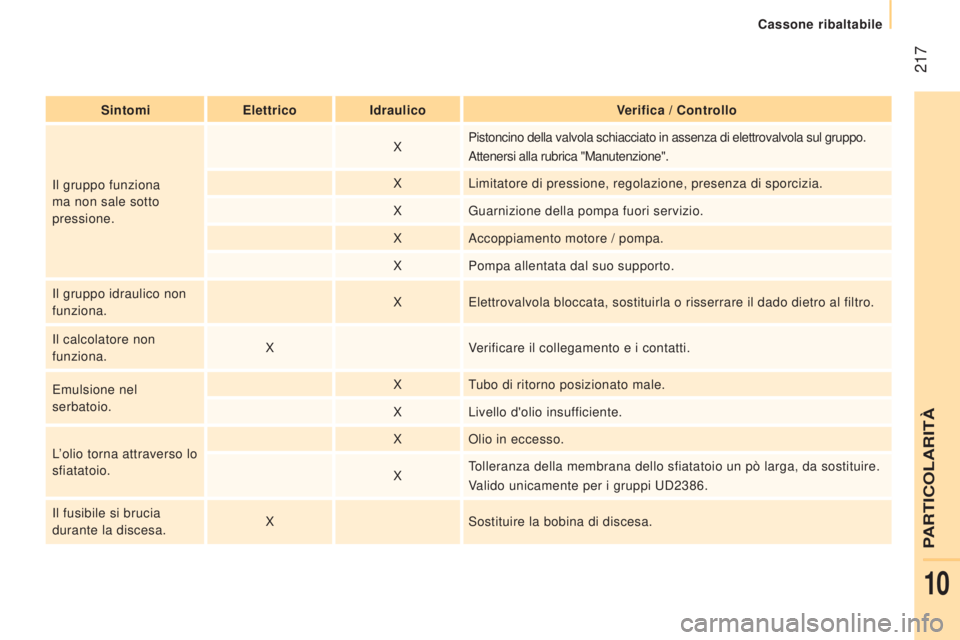

SintomiElettricoIdraulico Verifica / Controllo
Il gruppo funziona
ma non sale sotto
pressione. X
Pistoncino della valvola schiacciato in assenza di elettrovalvola sul gr\
uppo.
Attenersi alla rubrica "Manutenzione".
X Limitatore di pressione, regolazione, presenza di sporcizia.
X Guarnizione della pompa fuori servizio.
X Accoppiamento motore / pompa.
X Pompa allentata dal suo supporto.
Il gruppo idraulico non
funziona. X
Elettrovalvola bloccata, sostituirla o risserrare il dado dietro al filt\
ro.
Il calcolatore non
funziona. X
Verificare il collegamento e i contatti.
Emulsione nel
serbatoio. X
Tubo di ritorno posizionato male.
X Livello d'olio insufficiente.
L’olio torna attraverso lo
sfiatatoio. X
Olio in eccesso.
X Tolleranza della membrana dello sfiatatoio un pò larga, da sostituire.\
Valido unicamente per i gruppi UD2386.
Il fusibile si brucia
durante la discesa. X
Sostituire la bobina di discesa.
PARTICOLARIT

218
Jumper_it_Chap10_Particularites_ed01-2016

219
Jumper_it_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016

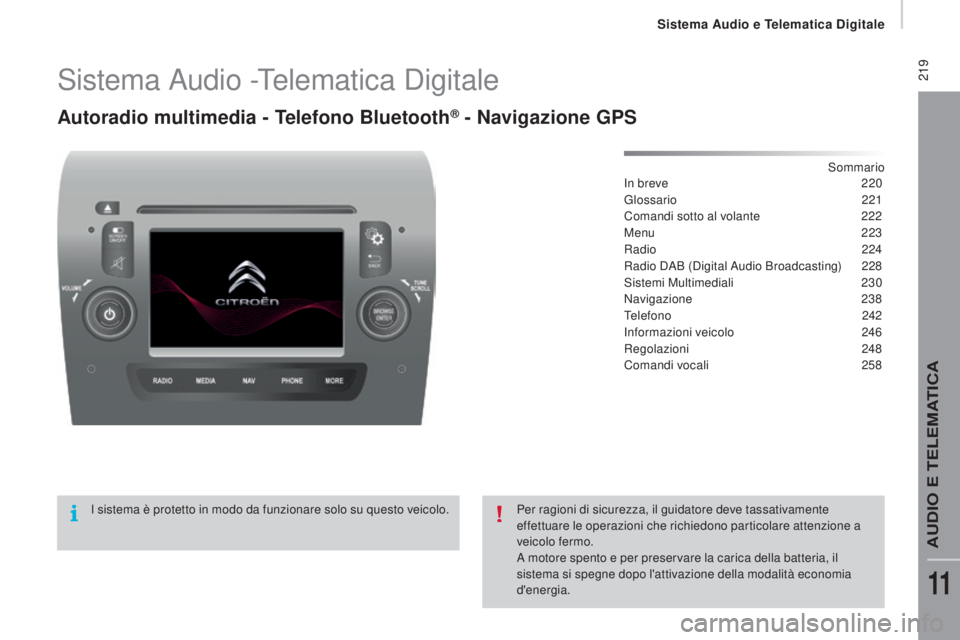

Sistema Audio -Telematica Digitale
Autoradio multimedia - Telefono Bluetooth® - Navigazione GPS
Sommario
In breve
2 20
Glossario


221
Comandi sotto al volante

2
22
Menu
223
Radio
224
Radio DAB (Digital Audio Broadcasting)

2
28
Sistemi Multimediali

2
30
Navigazione
23

8
Telefono
2

42
Informazioni veicolo
2

46
Regolazioni
2

48
Comandi vocali

2
58
l sistema è protetto in modo da funzionare solo su questo veicolo. Per ragioni di sicurezza, il guidatore deve tassativamente
effettuare le operazioni che richiedono particolare attenzione a
veicolo fermo.
A motore spento e per preservare la carica della batteria, il
sistema si spegne dopo l'attivazione della modalità economia
d'energia.
Sistema Audio e Telematica Digitale
AUDIO E TELEMATICA
11

220
Jumper_it_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016

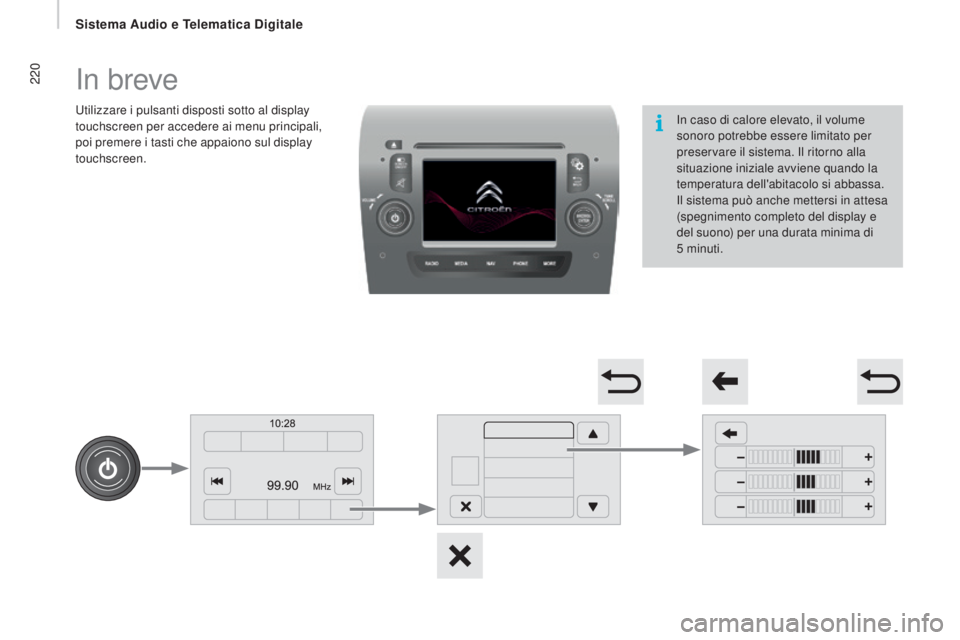

In breve
Utilizzare i pulsanti disposti sotto al display
touchscreen per accedere ai menu principali,
poi premere i tasti che appaiono sul display
touchscreen.In caso di calore elevato, il volume
sonoro potrebbe essere limitato per
preservare il sistema. Il ritorno alla
situazione iniziale avviene quando la
temperatura dell'abitacolo si abbassa.
Il sistema può anche mettersi in attesa
(spegnimento completo del display e
del suono) per una durata minima di
5


minuti.
Sistema Audio e Telematica Digitale

221
Jumper_it_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Spegnere / accendere il display.
Attivare, disattivare, impostare
alcune funzioni della regolazione del
sistema e del veicolo. Espulsione del CD.
Attivare / disattivare il volume (mute /
pausa).
Interrompere l'operazione in corso.
Risalire in una struttura di un menu
(menu o rubrica). Pressione : attivazione / spegnimento.
Rotazione : regolare il volume (ogni
modalità è indipendente).
Radio, rotazione : ricerca di una
stazione radio.
Media, rotazione : selezionare il
brano precedente / successivo.
Pressione : confermare l’opzione
visualizzata sul display. Lo schermo è di tipo "resistivo", ed è
necessaria una pressione marcata,
particolarmente per le azioni di
"trascinamento" (scorrimento della
lista, spostamento della mappa...).
Un semplice sfioramento non sarà
sufficiente. Una pressione con più dita
non sarà presa in conto.
Lo schermo è utilizzabile con i guanti.
Questa tecnologia permette un utilizzo
con tutte le temperature.
Per la pulizia dello schermo, si
consiglia di utilizzare un panno morbido
e non abrasivo (ad es. panno per
occhiali) senza prodotti di pulizia.
Non utilizzare oggetti appuntiti sul
display.
Non toccare il display con le dita
bagnate.

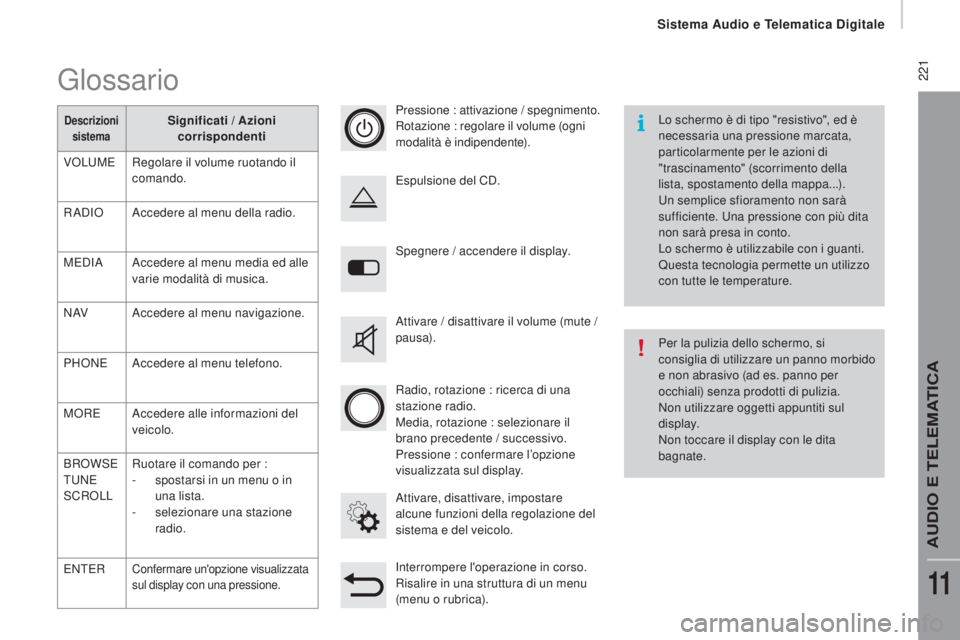

Glossario
Descrizioni
sistemaSignificati / Azioni corrispondenti
VOLUME Regolare il volume ruotando il
comando.
RADIO Accedere al menu della radio.
MEDIA Accedere al menu media ed alle
varie modalità di musica.
N AV Accedere al menu navigazione.
PHONE Accedere al menu telefono.
MORE Accedere alle informazioni del
veicolo.
BROWSE
TUNE
SCROLL Ruotare il comando per :
-

s

postarsi in un menu o in
una lista.
-

s

elezionare una stazione
radio.
ENTER
Confermare un'opzione visualizzata
sul display con una pressione.
Sistema Audio e Telematica Digitale
AUDIO E TELEMATICA
11

222
Jumper_it_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016

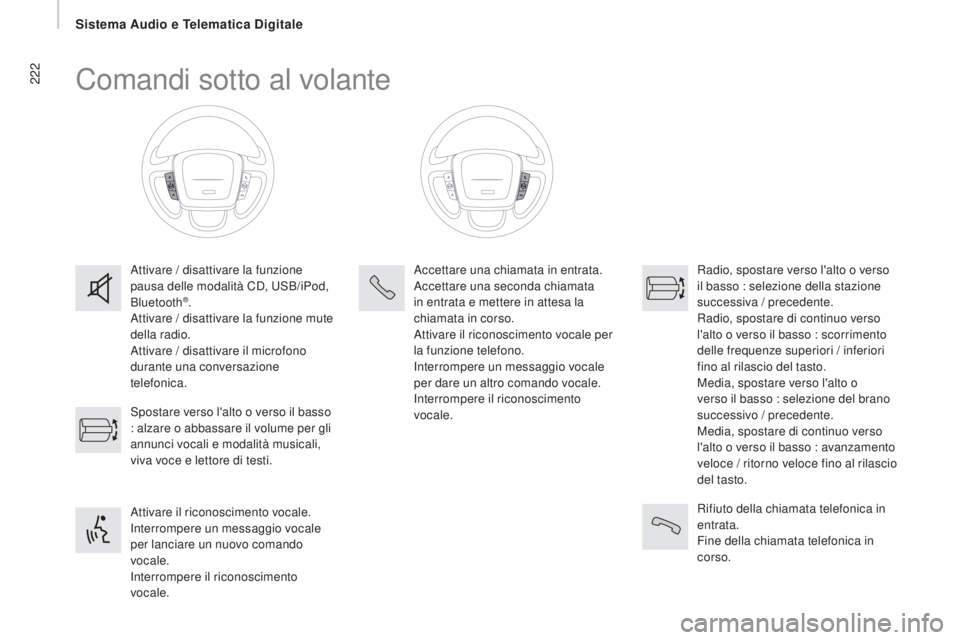

Comandi sotto al volante
Attivare / disattivare la funzione
pausa delle modalità CD, USB/iPod,
Bluetooth
®.
Attivare / disattivare la funzione mute
della radio.
Attivare / disattivare il microfono
durante una conversazione
telefonica.
Attivare il riconoscimento vocale.
Interrompere un messaggio vocale
per lanciare un nuovo comando
vocale.
Interrompere il riconoscimento
vocale. Spostare verso l'alto o verso il basso
: alzare o abbassare il volume per gli
annunci vocali e modalità musicali,
viva voce e lettore di testi. Accettare una chiamata in entrata.
Accettare una seconda chiamata
in entrata e mettere in attesa la
chiamata in corso.
Attivare il riconoscimento vocale per
la funzione telefono.
Interrompere un messaggio vocale
per dare un altro comando vocale.
Interrompere il riconoscimento
vocale.
Radio, spostare verso l'alto o verso
il basso : selezione della stazione
successiva / precedente.
Radio, spostare di continuo verso
l'alto o verso il basso : scorrimento
delle frequenze superiori / inferiori
fino al rilascio del tasto.
Media, spostare verso l'alto o
verso il basso : selezione del brano
successivo / precedente.
Media, spostare di continuo verso
l'alto o verso il basso : avanzamento
veloce / ritorno veloce fino al rilascio
del tasto.
Rifiuto della chiamata telefonica in
entrata.
Fine della chiamata telefonica in
corso.
Sistema Audio e Telematica Digitale
