2017 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

Confort
87
Jumper_it_Chap03_Ergo-et-confort_ed01-2016
Separazione verticale tipo scaletta
Secondo il Paese di commercializzazione,
dietro al sedile del guidatore, una
separazione verticale tipo scaletta protegge
il guidatore dai rischi derivanti dallo
spostamento del carico.
Faretti di lettura
Portapacchi interno sottotetto
È un contenitore situato nel vano di carico,
sopra alla cabina di guida. La sua capacità
varia secondo l'altezza del tetto del furgone.
Paratia di separazione vetrata
Secondo il Paese di commercializzazione,
una paratia di separazione vetrata isola la
cabina dal vano di carico.
Tuttavia, è possibile utilizzare il comando
per aprire / chiudere il suo vetro scorrevole.

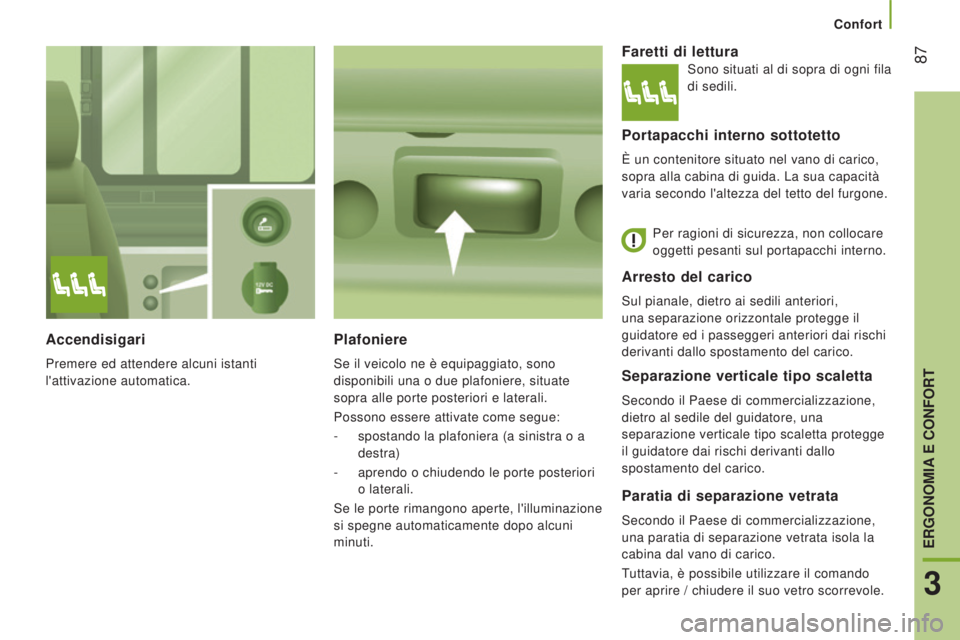

Accendisigari
Premere ed attendere alcuni istanti
l'attivazione automatica.
Plafoniere
Se il veicolo ne è equipaggiato, sono
disponibili una o due plafoniere, situate
sopra alle porte posteriori e laterali.
Possono essere attivate come segue:
-
spostando la plafoniera (a sinistra o a

destra)
-

aprendo o chiudendo le porte posteriori

o laterali.
Se le porte rimangono aperte, l'illuminazione
si spegne automaticamente dopo alcuni
minuti. Per ragioni di sicurezza, non collocare
oggetti pesanti sul portapacchi interno.
Sono situati al di sopra di ogni fila
di sedili.
Arresto del carico
Sul pianale, dietro ai sedili anteriori,
una separazione orizzontale protegge il
guidatore ed i passeggeri anteriori dai rischi
derivanti dallo spostamento del carico.
3
ERGONOMIA E CONFORT

88
Jumper_it_Chap03_Ergo-et-confort_ed01-2016
Vetri laterali scorrevoli
A seconda dell'equipaggiamento del veicolo,
i vetri laterali della fila 2 si possono aprire.
Stringere tra le dita i due comandi poi far
scorrere il vetro.

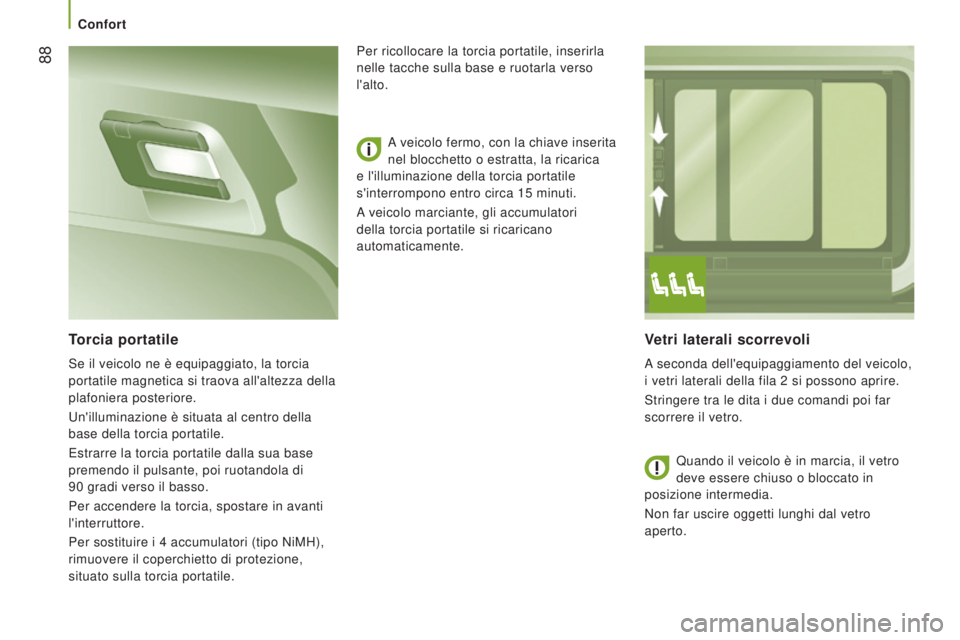

Torcia portatile
Se il veicolo ne è equipaggiato, la torcia
portatile magnetica si traova all'altezza della
plafoniera posteriore.
Un'illuminazione è situata al centro della
base della torcia portatile.
Estrarre la torcia portatile dalla sua base
premendo il pulsante, poi ruotandola di
90
gradi verso il basso.
Per accendere la torcia, spostare in avanti
l'interruttore.
Per sostituire i 4
accumulatori (tipo NiMH),
rimuovere il coperchietto di protezione,
situato sulla torcia portatile. A veicolo fermo, con la chiave inserita
nel blocchetto o estratta, la ricarica
e l'illuminazione della torcia portatile
s'interrompono entro circa 15 minuti.
A veicolo marciante, gli accumulatori
della torcia portatile si ricaricano
automaticamente. Per ricollocare la torcia portatile, inserirla
nelle tacche sulla base e ruotarla verso
l'alto.
Quando il veicolo è in marcia, il vetro
deve essere chiuso o bloccato in
posizione intermedia.
Non far uscire oggetti lunghi dal vetro
aperto.
Confort

Confort
89
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

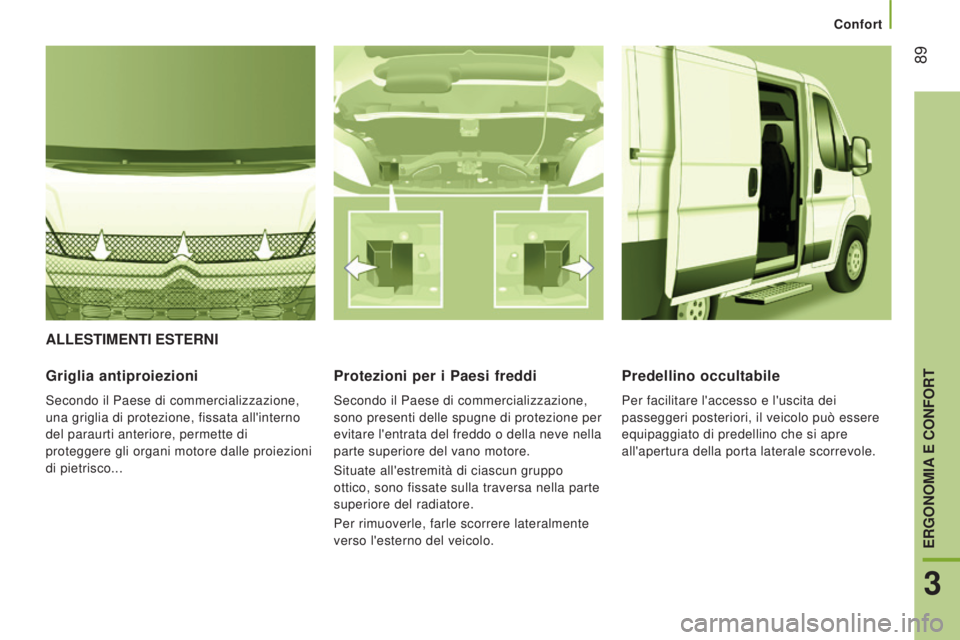

ALLESTIMENTI ESTERNI
Griglia antiproiezioni
Secondo il Paese di commercializzazione,
una griglia di protezione, fissata all'interno
del paraurti anteriore, permette di
proteggere gli organi motore dalle proiezioni
di pietrisco...
Protezioni per i Paesi freddi
Secondo il Paese di commercializzazione,
sono presenti delle spugne di protezione per
evitare l'entrata del freddo o della neve nella
parte superiore del vano motore.
Situate all'estremità di ciascun gruppo
ottico, sono fissate sulla traversa nella parte
superiore del radiatore.
Per rimuoverle, farle scorrere lateralmente
verso l'esterno del veicolo.
Predellino occultabile
Per facilitare l'accesso e l'uscita dei
passeggeri posteriori, il veicolo può essere
equipaggiato di predellino che si apre
all'apertura della porta laterale scorrevole.
3
ERGONOMIA E CONFORT

90
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

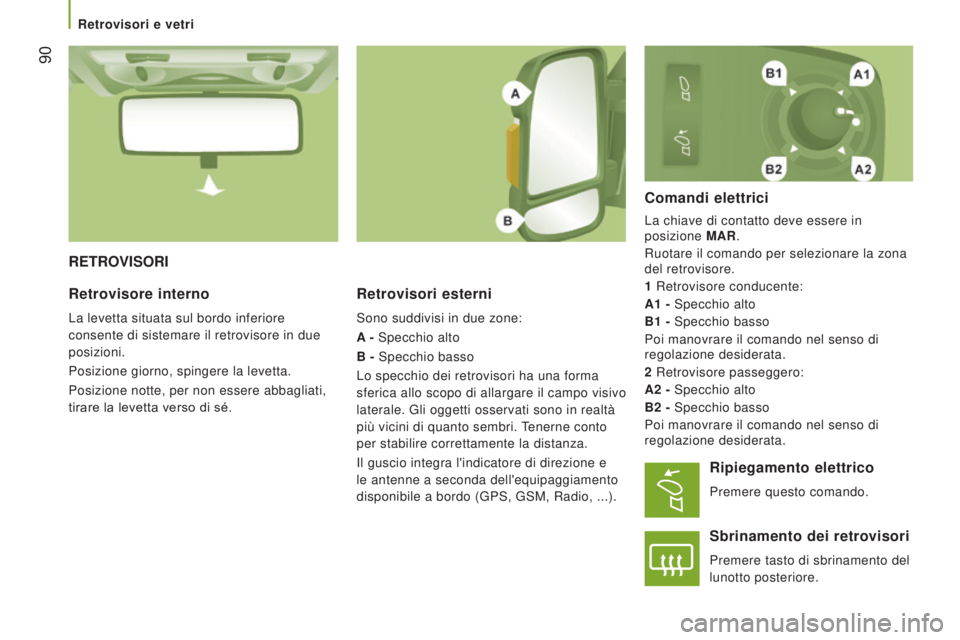

RETROVISORIRetrovisori esterni
Sono suddivisi in due zone:
A - Specchio alto
B - Specchio basso
Lo specchio dei retrovisori ha una forma
sferica allo scopo di allargare il campo visivo
laterale. Gli oggetti osservati sono in realtà
più vicini di quanto sembri. Tenerne conto
per stabilire correttamente la distanza.
Il guscio integra l'indicatore di direzione e
le antenne a seconda dell'equipaggiamento
disponibile a bordo (GPS, GSM, Radio, ...).
Comandi elettrici
La chiave di contatto deve essere in
posizione MAR .
Ruotare il comando per selezionare la zona
del retrovisore.
1

Retrovisore conducente:
A1

- Specchio alto
B1
- Specchio basso
Poi manovrare il comando nel senso di
regolazione desiderata.
2

Retrovisore passeggero:
A2

- Specchio alto
B2
- Specchio basso
Poi manovrare il comando nel senso di
regolazione desiderata.
Retrovisore interno
La levetta situata sul bordo inferiore
consente di sistemare il retrovisore in due
posizioni.
Posizione giorno, spingere la levetta.
Posizione notte, per non essere abbagliati,
tirare la levetta verso di sé.
Ripiegamento elettrico
Premere questo comando.
Sbrinamento dei retrovisori
Premere tasto di sbrinamento del
lunotto posteriore.
Retrovisori e vetri

Retrovisori e vetri
91
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

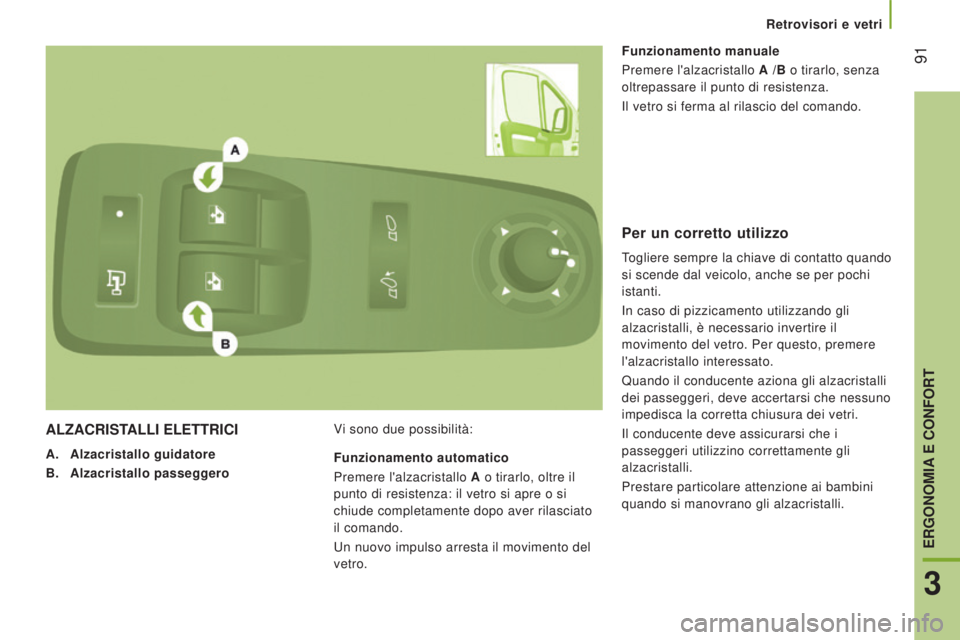

ALZACRISTALLI ELETTRICI
A. Alzacristallo guidatore
B.
Alzacristallo passeggero V

i sono due possibilità:Funzionamento manuale
Premere l'alzacristallo A
/B o tirarlo, senza
oltrepassare il punto di resistenza.
Il vetro si ferma al rilascio del comando.
Funzionamento automatico
Premere l'alzacristallo A o tirarlo, oltre il
punto di resistenza: il vetro si apre o si
chiude completamente dopo aver rilasciato
il comando.
Un nuovo impulso arresta il movimento del
vetro.
Per un corretto utilizzo
Togliere sempre la chiave di contatto quando
si scende dal veicolo, anche se per pochi
istanti.
In caso di pizzicamento utilizzando gli
alzacristalli, è necessario invertire il
movimento del vetro. Per questo, premere
l'alzacristallo interessato.
Quando il conducente aziona gli alzacristalli
dei passeggeri, deve accertarsi che nessuno
impedisca la corretta chiusura dei vetri.
Il conducente deve assicurarsi che i
passeggeri utilizzino correttamente gli
alzacristalli.
Prestare particolare attenzione ai bambini
quando si manovrano gli alzacristalli.
3
ERGONOMIA E CONFORT

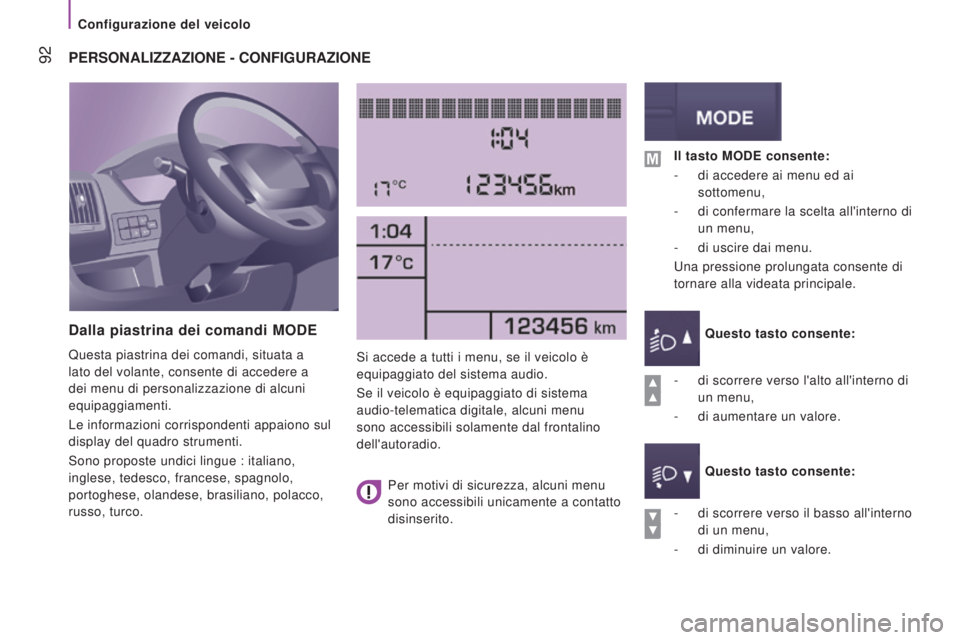

92PERSONALIZZAZIONE - CONFIGURAZIONE
Dalla piastrina dei comandi MODE
Questa piastrina dei comandi, situata a
lato del volante, consente di accedere a
dei menu di personalizzazione di alcuni
equipaggiamenti.
Le informazioni corrispondenti appaiono sul
display del quadro strumenti.
Sono proposte undici lingue : italiano,
inglese, tedesco, francese, spagnolo,
portoghese, olandese, brasiliano, polacco,
russo, turco.Si accede a tutti i menu, se il veicolo è
equipaggiato del sistema audio.
Se il veicolo è equipaggiato di sistema
audio-telematica digitale, alcuni menu
sono accessibili solamente dal frontalino
dell'autoradio.
-

di scorrere verso il basso all'interno

di un menu,
-

di diminuire un valore.
Il tasto MODE consente:
-


di accedere ai menu ed ai

sottomenu,
-
di confermare la scelta all'interno di

un menu,
-
di uscire dai menu.
Una pressione prolungata consente di

tornare alla videata principale.
Questo tasto consente:
Questo tasto consente:
-

di scorrere verso l'alto all'interno di

un menu,
-

di aumentare un valore.
Per motivi di sicurezza, alcuni menu


sono accessibili unicamente a contatto
disinserito.
Configurazione del veicolo

93
Configurazione del veicolo
Jumper_it_Chap04_Technologie-a-bord_ed01-2016

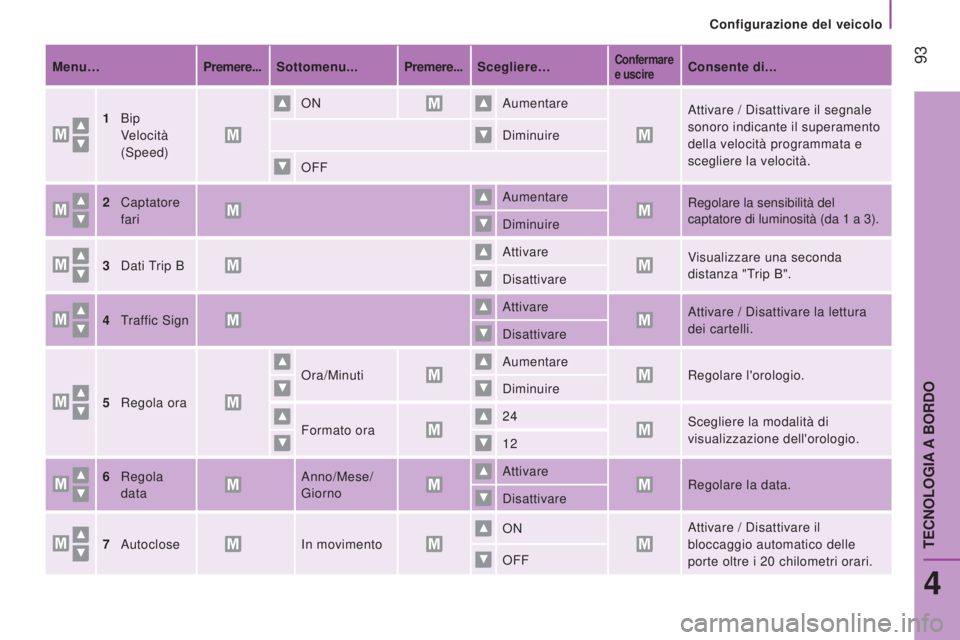

Menu…Premere...Sottomenu... Premere...Scegliere…Confermare
e uscireConsente di...
1
Bip


Velocità
(Speed) ON
Aumentare
Attivare / Disattivare il segnale
sonoro indicante il superamento
della velocità programmata e
scegliere la velocità.
Diminuire
OFF
2
Captatore


fari Aumentare
Regolare la sensibilità del
captatore di luminosità (da 1
a 3).
Diminuire
3
Dati T

rip B Attivare
Visualizzare una seconda
distanza "Trip B".
Disattivare
4
T

raffic Sign Attivare
Attivare / Disattivare la lettura
dei cartelli.
Disattivare
5
Regola ora Ora/Minuti
Aumentare
Regolare l'orologio.
Diminuire
Formato ora 24
Scegliere la modalità di


visualizzazione dell'orologio.
12
6
Regola


data Anno/Mese/
Giorno Attivare
Regolare la data.
Disattivare
7
Autoclose In movimento ON
Attivare / Disattivare il


bloccaggio automatico delle
porte oltre i 20
chilometri orari.
OFF
4
TECNOLOGIA A BORDO

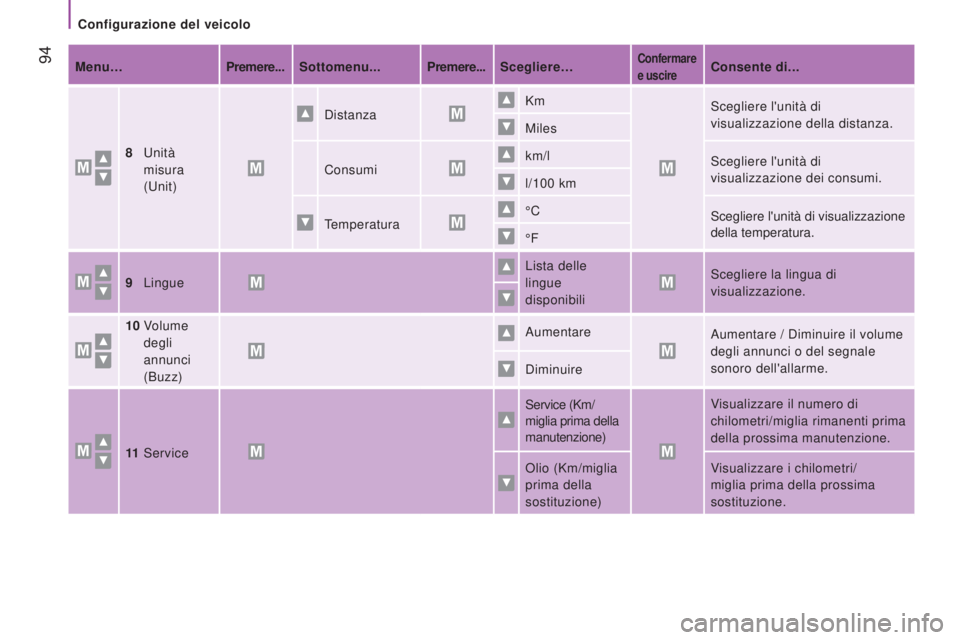

94Menu…Premere...Sottomenu... Premere...Scegliere…Confermare
e uscireConsente di...
8
Unità


misura
(Unit) Distanza
Km
Scegliere l'unità di
visualizzazione della distanza.
Miles
Consumi km/l
Scegliere l'unità di
visualizzazione dei consumi.
l/100

km
Temperatura °C
Scegliere l'unità di visualizzazione
della temperatura.
°F
9
Lingue Lista delle


lingue
disponibili Scegliere la lingua di
visualizzazione.
10

V

olume
degli
annunci
(Buzz) Aumentare
Aumentare / Diminuire il volume
degli annunci o del segnale
sonoro dell'allarme.
Diminuire
11
Service Service (Km/
miglia prima della


manutenzione) Visualizzare il numero di
chilometri/miglia rimanenti prima
della prossima manutenzione.
Olio (Km/miglia
prima della
sostituzione) Visualizzare i chilometri/
miglia prima della prossima
sostituzione.
Configurazione del veicolo
