95
Configurazione del veicolo
Jumper_it_Chap04_Technologie-a-bord_ed01-2016

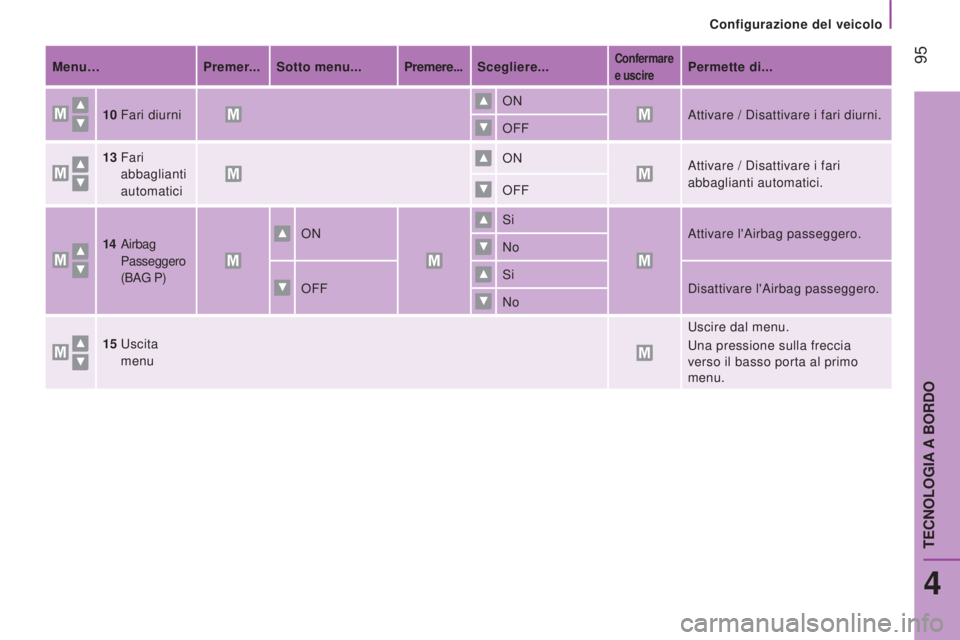

Menu…Premer...Sotto menu... Premere...Scegliere...Confermare
e uscirePermette di...
10

Fari diurni ON
Attivare / Disattivare i fari diurni.
OFF
13


Fari


abbaglianti
automatici ON
Attivare / Disattivare i fari
abbaglianti automatici.
OFF
14

Airbag


Passeggero
(BAG P) ON
Si
Attivare l'Airbag passeggero.
No
OFF Si
Disattivare l'Airbag passeggero.
No
15

Uscita


menu Uscire dal menu.
Una pressione sulla freccia
verso il basso porta al primo
menu.
4
TECNOLOGIA A BORDO

96

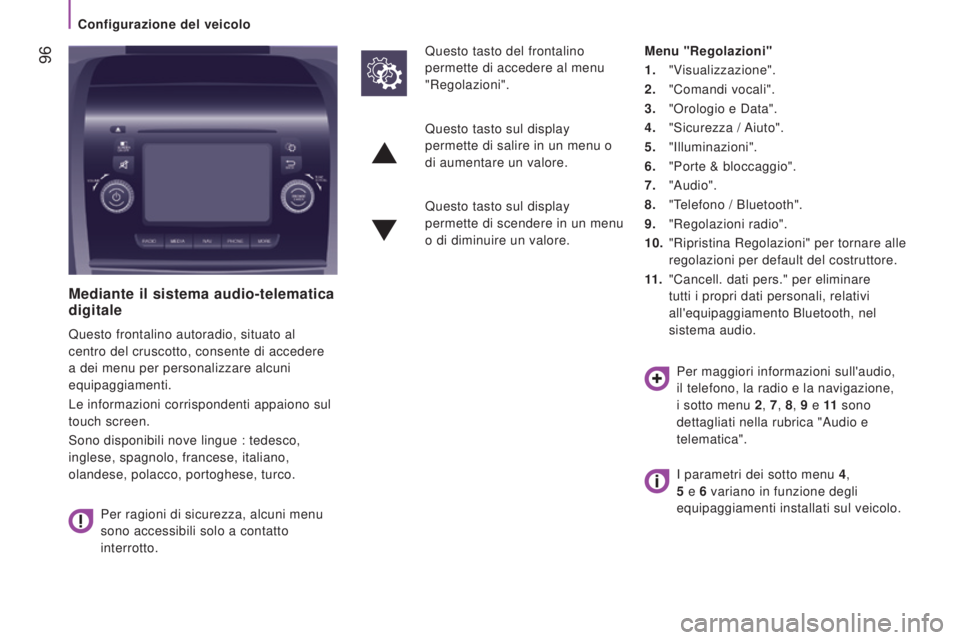

Mediante il sistema audio-telematica
digitale
Questo frontalino autoradio, situato al
centro del cruscotto, consente di accedere
a dei menu per personalizzare alcuni
equipaggiamenti.
Le informazioni corrispondenti appaiono sul
touch screen.
Sono disponibili nove lingue : tedesco,
inglese, spagnolo, francese, italiano,
olandese, polacco, portoghese, turco.Per ragioni di sicurezza, alcuni menu
sono accessibili solo a contatto
interrotto. Questo tasto del frontalino
permette di accedere al menu
"Regolazioni".
Menu "Regolazioni"
1. "Visualizzazione".
2.
"Comandi vocali".
3.

"Orologio e Data".
4.

"Sicurezza
/ Aiuto".
5. "Illuminazioni".
6.
"Porte & bloccaggio".
7.
"Audio".
8.
"T
elefono / Bluetooth".
9.
"Regolazioni radio".
10.

"Ripristina Regolazioni" per tornare alle

regolazioni per default del costruttore.
11 .
"Cancell. dati pers." per eliminare

tutti i propri dati personali, relativi
all'equipaggiamento Bluetooth, nel
sistema audio.
Questo tasto sul display
permette di salire in un menu o
di aumentare un valore.
Questo tasto sul display
permette di scendere in un menu
o di diminuire un valore.
Per maggiori informazioni sull'audio,
il telefono, la radio e la navigazione,
i sotto menu 2, 7, 8, 9

e 11 sono


dettagliati nella rubrica "Audio e
telematica".
I parametri dei sotto menu 4 ,
5

e 6


variano in funzione degli

equipaggiamenti installati sul veicolo.
Configurazione del veicolo

97
Configurazione del veicolo
Jumper_it_Chap04_Technologie-a-bord_ed01-2016

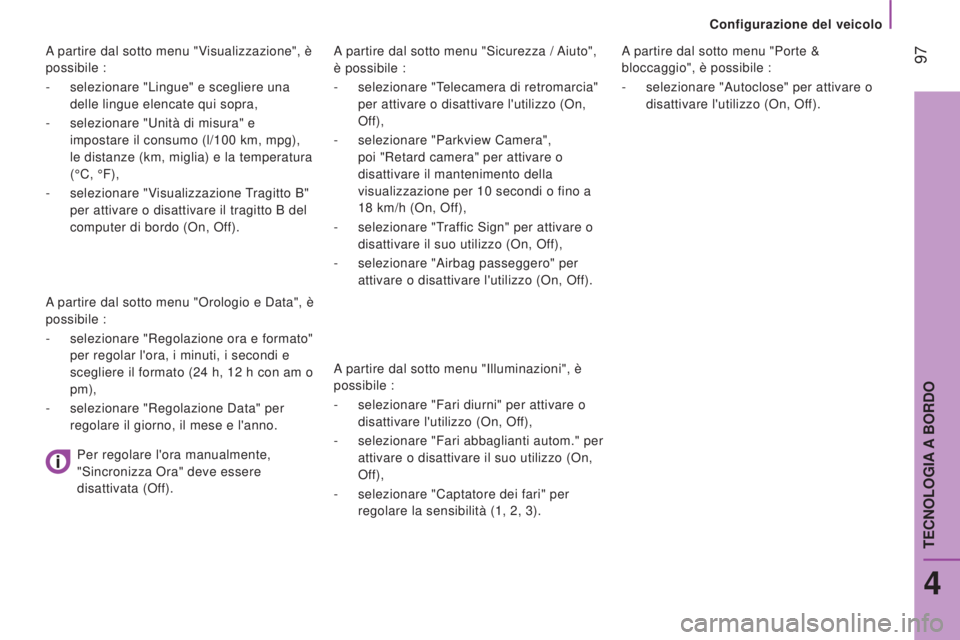

A partire dal sotto menu "Sicurezza / Aiuto",
è possibile :
-
selezionare "T
elecamera di retromarcia"
per attivare o disattivare l'utilizzo (On,
Off),
-

selezionare "Parkview Camera",

poi "Retard camera" per attivare o
disattivare il mantenimento della
visualizzazione per 10
secondi o fino a
18
km/h (On, Off),
-

selezionare "T
raffic Sign" per attivare o
disattivare il suo utilizzo (On, Off),
-

selezionare "Airbag passeggero" per

attivare o disattivare l'utilizzo (On, Off).
A partire dal sotto menu "Illuminazioni", è
possibile :
-

selezionare "Fari diurni" per attivare o

disattivare l'utilizzo (On, Off),
-

selezionare "Fari abbaglianti autom." per

attivare o disattivare il suo utilizzo (On,
Off),
-

selezionare "Captatore dei fari" per

regolare la sensibilità (1, 2, 3). A partire dal sotto menu "Porte &
bloccaggio", è possibile :
-

selezionare "Autoclose" per attivare o

disattivare l'utilizzo (On, Off).
A partire dal sotto menu "Visualizzazione", è
possibile :
-

selezionare "Lingue" e scegliere una


delle lingue elencate qui sopra,
-

selezionare "Unità di misura" e


impostare il consumo (l/100

km, mpg),
le distanze (km, miglia) e la temperatura
(°C, °F),
-

selezionare "V

isualizzazione Tragitto B"
per attivare o disattivare il tragitto B del
computer di bordo (On, Off).
A partire dal sotto menu "Orologio e Data", è
possibile :
-

selezionare "Regolazione ora e formato"


per regolar l'ora, i minuti, i secondi e
scegliere il formato (24

h, 12

h con am o
pm),
-

selezionare "Regolazione Data" per


regolare il giorno, il mese e l'anno.
Per regolare l'ora manualmente,
"Sincronizza Ora" deve essere
disattivata (Off).
4
TECNOLOGIA A BORDO

98
Jumper_it_Chap04_Technologie-a-bord_ed01-2016
Utilizzando il tasto TRIP, situato all'estremità
del comando del tergicristallo, si accede alle
informazioni seguenti:
-
Autonomia

Indica i chilometri che possono essere


percorsi con il carburante rimanente nel
serbatoio, in funzione dei consumi medi
degli ultimi chilometri percorsi. -
V elocità media A

V

elocità media calcolata dall'ultimo
azzeramento del computer (contatto
inserito).
-

Durata del percorso
A
Indica il tempo trascorso dall'ultimo


azzeramento del computer.
-
Distanza A

Indica la distanza percorsa dall'ultimo


azzeramento del computer.
-

Consumo
medio A
Indica la quantità media di carburante


consumato dall'ultimo azzeramento del
computer.
-

Consumo
istantaneo A
Quantità media di carburante consumata


negli ultimi secondi.
COMPUTER DI BORDO
Se il TRIP B è attivato nel menu MODE:
-

Distanza B
-


Consumo medio B
-


V
elocità media B
-

Durata del percorso B
Dati del veicolo

99
Dati del veicolo
Jumper_it_Chap04_Technologie-a-bord_ed01-2016

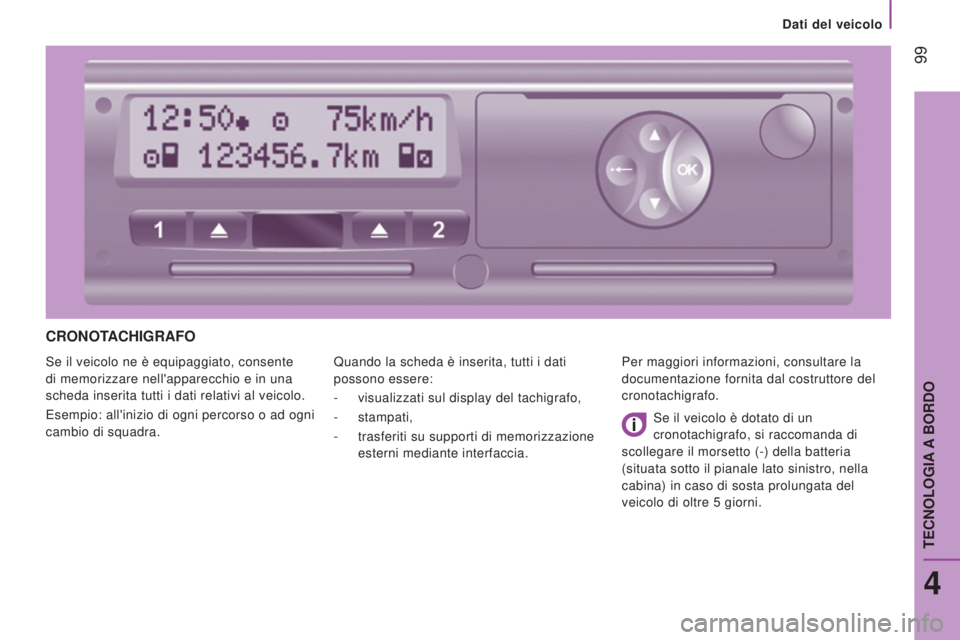

CRONOTACHIGRAFO
Se il veicolo ne è equipaggiato, consente
di memorizzare nell'apparecchio e in una
scheda inserita tutti i dati relativi al veicolo.
Esempio: all'inizio di ogni percorso o ad ogni
cambio di squadra.Quando la scheda è inserita, tutti i dati
possono essere:
-
visualizzati sul display del tachigrafo,
-


stampati,
-
trasferiti su supporti di memorizzazione


esterni mediante interfaccia. Per maggiori informazioni, consultare la
documentazione fornita dal costruttore del
cronotachigrafo.
Se il veicolo è dotato di un
cronotachigrafo, si raccomanda di
scollegare il morsetto
(-) della batteria
(situata sotto il pianale lato sinistro, nella
cabina) in caso di sosta prolungata del
veicolo di oltre 5
giorni.
4
TECNOLOGIA A BORDO

100
Jumper_it_Chap04_Technologie-a-bord_ed01-2016

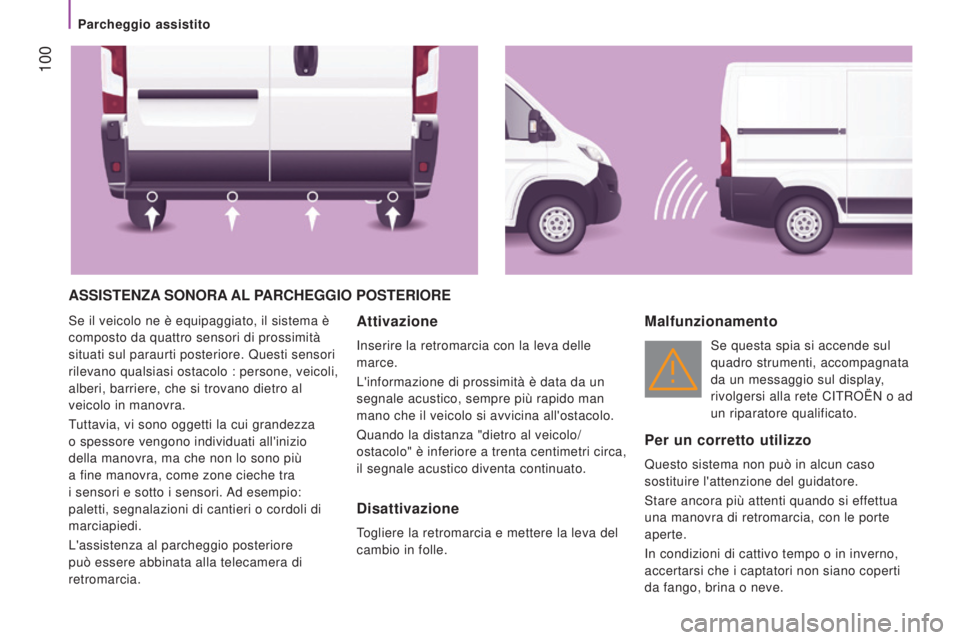

ASSISTENZA SONORA AL PARCHEGGIO POSTERIORE
Se il veicolo ne è equipaggiato, il sistema è
composto da quattro sensori di prossimità
situati sul paraurti posteriore. Questi sensori
rilevano qualsiasi ostacolo : persone, veicoli,
alberi, barriere, che si trovano dietro al
veicolo in manovra.
Tuttavia, vi sono oggetti la cui grandezza
o spessore vengono individuati all'inizio
della manovra, ma che non lo sono più
a fine manovra, come zone cieche tra
i sensori e sotto i sensori. Ad esempio:
paletti, segnalazioni di cantieri o cordoli di
marciapiedi.
L'assistenza al parcheggio posteriore
può essere abbinata alla telecamera di
retromarcia.Attivazione
Inserire la retromarcia con la leva delle
marce.
L'informazione di prossimità è data da un
segnale acustico, sempre più rapido man
mano che il veicolo si avvicina all'ostacolo.
Quando la distanza "dietro al veicolo/
ostacolo" è inferiore a trenta centimetri circa,
il segnale acustico diventa continuato.
Disattivazione
Togliere la retromarcia e mettere la leva del
cambio in folle.
Malfunzionamento
Se questa spia si accende sul
quadro strumenti, accompagnata
da un messaggio sul display,
rivolgersi alla rete CITROËN o ad
un riparatore qualificato.
Per un corretto utilizzo
Questo sistema non può in alcun caso
sostituire l'attenzione del guidatore.
Stare ancora più attenti quando si effettua
una manovra di retromarcia, con le porte
aperte.
In condizioni di cattivo tempo o in inverno,
accertarsi che i captatori non siano coperti
da fango, brina o neve.
Parcheggio assistito

101
Parcheggio assistito
Jumper_it_Chap04_Technologie-a-bord_ed01-2016

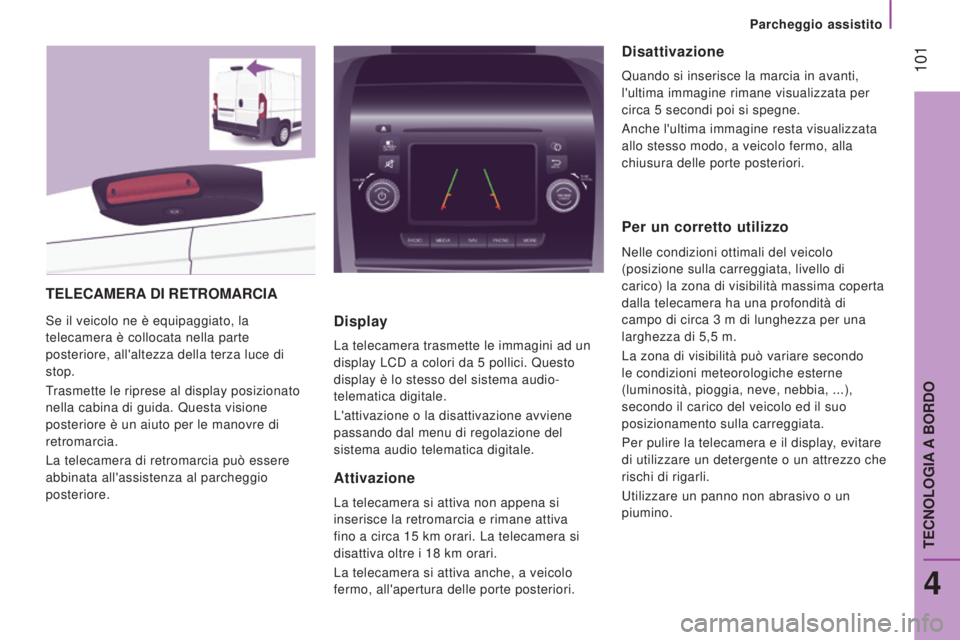

TELECAMERA DI RETROMARCIA
Se il veicolo ne è equipaggiato, la
telecamera è collocata nella parte
posteriore, all'altezza della terza luce di
stop.
Trasmette le riprese al display posizionato
nella cabina di guida. Questa visione
posteriore è un aiuto per le manovre di
retromarcia.
La telecamera di retromarcia può essere
abbinata all'assistenza al parcheggio
posteriore.Display
La telecamera trasmette le immagini ad un
display LCD a colori da 5
pollici. Questo
display è lo stesso del sistema audio-
telematica digitale.
L'attivazione o la disattivazione avviene
passando dal menu di regolazione del
sistema audio telematica digitale.
Attivazione
La telecamera si attiva non appena si
inserisce la retromarcia e rimane attiva
fino a circa 15
km orari. La telecamera si
disattiva oltre i 18
km orari.
La telecamera si attiva anche, a veicolo
fermo, all'apertura delle porte posteriori.
Disattivazione
Quando si inserisce la marcia in avanti,
l'ultima immagine rimane visualizzata per
circa 5
secondi poi si spegne.
Anche l'ultima immagine resta visualizzata
allo stesso modo, a veicolo fermo, alla
chiusura delle porte posteriori.
Per un corretto utilizzo
Nelle condizioni ottimali del veicolo
(posizione sulla carreggiata, livello di
carico) la zona di visibilità massima coperta
dalla telecamera ha una profondità di
campo di circa 3
m di lunghezza per una
larghezza
di 5,5 m.
La zona di visibilità può variare secondo
le condizioni meteorologiche esterne
(luminosità, pioggia, neve, nebbia, ...),
secondo il carico del veicolo ed il suo
posizionamento sulla carreggiata.
Per pulire la telecamera e il display, evitare
di utilizzare un detergente o un attrezzo che
rischi di rigarli.
Utilizzare un panno non abrasivo o un
piumino.
4
TECNOLOGIA A BORDO

102
Jumper_it_Chap04_Technologie-a-bord_ed01-2016

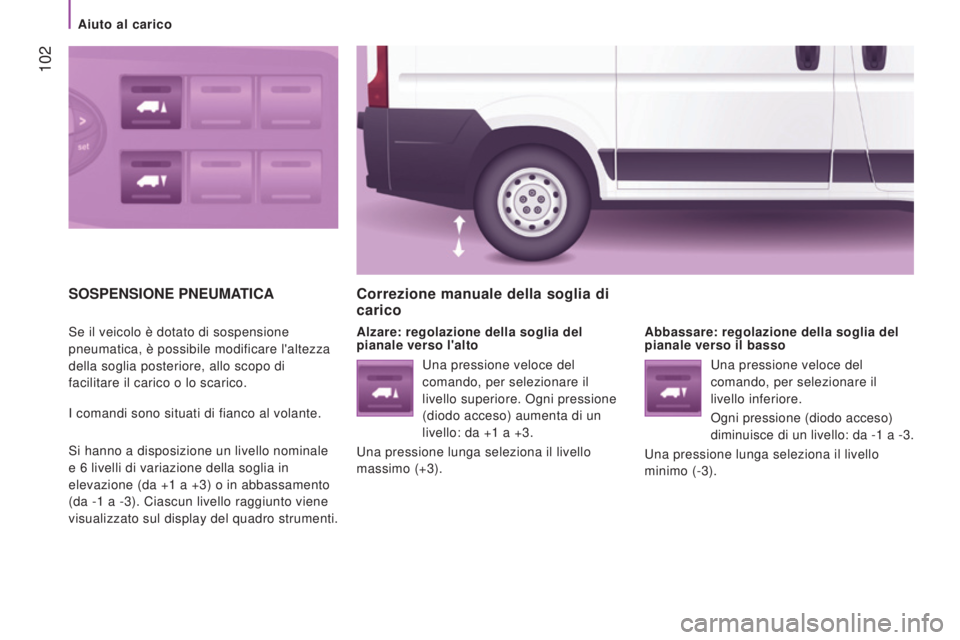

SOSPENSIONE PNEUMATICA
Se il veicolo è dotato di sospensione
pneumatica, è possibile modificare l'altezza
della soglia posteriore, allo scopo di
facilitare il carico o lo scarico.
I comandi sono situati di fianco al volante.
Si hanno a disposizione un livello nominale
e 6 livelli di variazione della soglia in
elevazione (da +1
a +3) o in abbassamento
(da -1
a -3). Ciascun livello raggiunto viene
visualizzato sul display del quadro strumenti.
Correzione manuale della soglia di
carico
Alzare: regolazione della soglia del
pianale verso l'alto Abbassare: regolazione della soglia del
pianale verso il basso
Una pressione veloce del
comando, per selezionare il
livello superiore. Ogni pressione
(diodo acceso) aumenta di un
livello: da +1
a +3.
Una pressione lunga seleziona il livello
massimo (+3). Una pressione veloce del
comando, per selezionare il
livello inferiore.
Ogni pressione (diodo acceso)
diminuisce di un livello: da -1
a -3.
Una pressione lunga seleziona il livello
minimo (-3).
Aiuto al carico
