2017 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

167
Lampada o lampadina bruciata
Jumper_it_Chap08_Aide-Rapide_ed01-2016

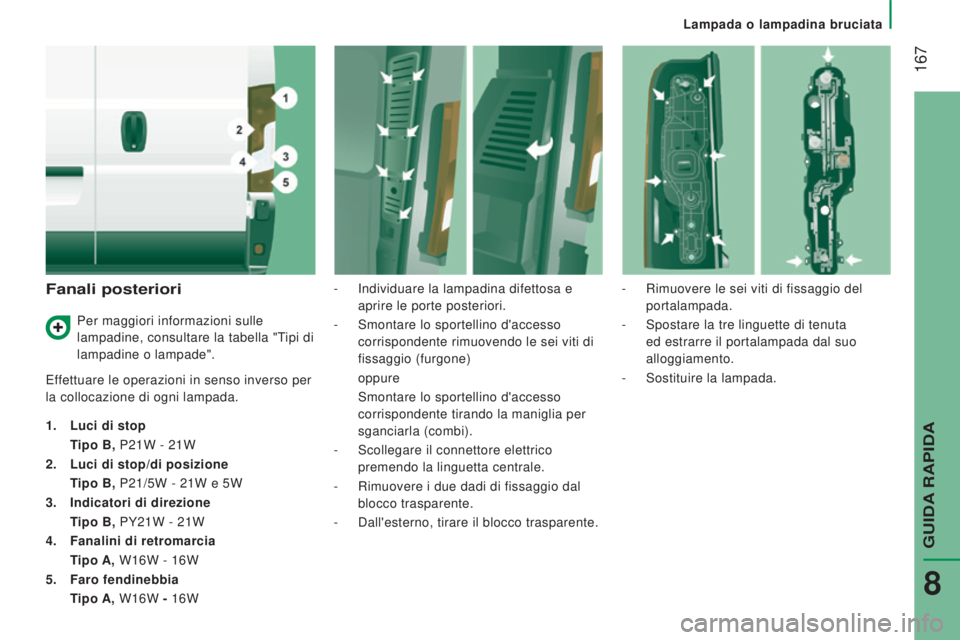

Fanali posteriori
Effettuare le operazioni in senso inverso per
la collocazione di ogni lampada.
1.
Luci di stop
T

ipo B, P21W - 21W
2.

Luci di stop/di posizione
T

ipo B, P21/5W - 21W e 5W
3.

Indicatori di direzione
T

ipo B, PY21W - 21W
4.

Fanalini di retromarcia
T

ipo A, W16W - 16W
5.

Faro fendinebbia
T

ipo A, W16W - 16W -

Individuare la lampadina difettosa e

aprire le porte posteriori.
-
Smontare lo sportellino d'accesso

corrispondente rimuovendo le sei viti di
fissaggio (furgone) oppure
Smontare lo sportellino d'accesso


corrispondente tirando la maniglia per
sganciarla (combi).
-

Scollegare il connettore elettrico

premendo la linguetta centrale.
-

Rimuovere i due dadi di fissaggio dal

blocco trasparente.
-

Dall'esterno, tirare il blocco trasparente.-


Rimuovere le sei viti di fissaggio del

portalampada.
-
Spostare la tre linguette di tenuta

ed estrarre il portalampada dal suo
alloggiamento.
- Sostituire la lampada.
Per maggiori informazioni sulle
lampadine, consultare la tabella "Tipi di
lampadine o lampade".
GUIDA RAPIDA
8

168
Jumper_it_Chap08_Aide-Rapide_ed01-2016

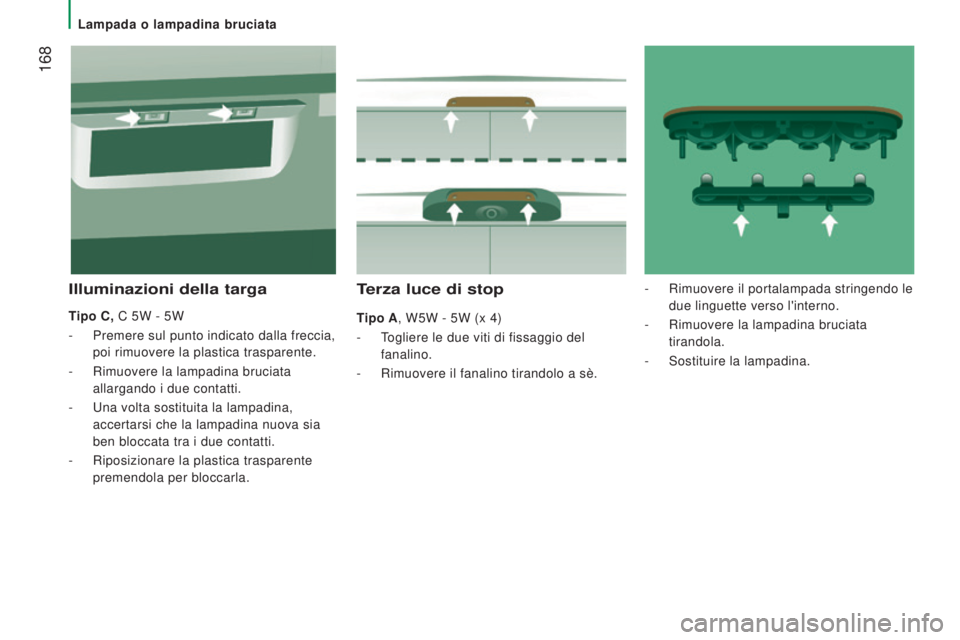

Terza luce di stop
Tipo A, W5W - 5W (x 4)
-
T
ogliere le due viti di fissaggio del
fanalino.
-

Rimuovere il fanalino tirandolo a sè.
Illuminazioni della targa
Tipo C, C 5W - 5W
-
Premere sul punto indicato dalla freccia,

poi rimuovere la plastica trasparente.
-

Rimuovere la lampadina bruciata

allargando i due contatti.
-

Una volta sostituita la lampadina,

accertarsi che la lampadina nuova sia
ben bloccata tra i due contatti.
-

Riposizionare la plastica trasparente

premendola per bloccarla. -

Rimuovere il portalampada stringendo le

due linguette verso l'interno.
- Rimuovere la lampadina bruciata
tirandola.
-

Sostituire la lampadina.
Lampada o lampadina bruciata

169
Spazzola tergicristallo consumata
Jumper_it_Chap08_Aide-Rapide_ed01-2016

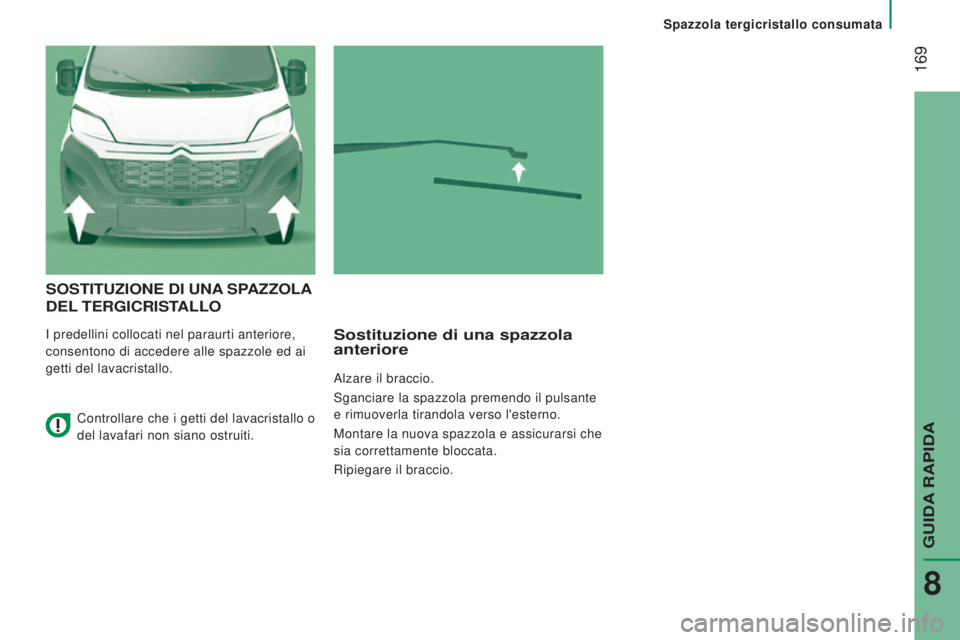

SOSTITUZIONE DI UNA SPAZZOLA
DEL

TERGICRISTALLO
I predellini collocati nel paraurti anteriore,
consentono di accedere alle spazzole ed ai
getti del lavacristallo.Sostituzione di una spazzola
anteriore
Alzare il braccio.
Sganciare la spazzola premendo il pulsante
e rimuoverla tirandola verso l'esterno.
Montare la nuova spazzola e assicurarsi che
sia correttamente bloccata.
Ripiegare il braccio.
Controllare che i getti del lavacristallo o
del lavafari non siano ostruiti.
GUIDA RAPIDA
8

170
Jumper_it_Chap08_Aide-Rapide_ed01-2016
Parcheggio del veicolo
Parcheggiare possibilmente il veicolo su
terreno piano, stabile e non scivoloso.
Inserire il freno di stazionamento, disinserire
il contatto e inserire la prima marcia.
Indossare il giubbino di sicurezza e
posizionare il triangolo di presegnalazione.
Assicurarsi tassativamente che gli occupanti
siano scesi dal veicolo e si trovino in una
zona che garantisca la loro sicurezza.
Attrezzi
Sono collocati in una scatola situata sotto al
sedile del passeggero anteriore.
-
Ruotare il pulsante di un quarto di giro

poi estrarre la scatola.
-

Dopo l'utilizzo, premere il pulsante

e ruotare di un quarto di giro per
richiudere la scatola.
A.

Boccola allungata.
B.

Barra.
C.
Cric.
D.

Manovella di smontaggio ruote.
E.


Cacciavite (maniglia e terminali).
F.
Anello amovibile per il traino.
G.


Bocchettone di riempimento dell'olio.
SOSTITUZIONE DI UNA RUOTASospensione pneumatica
Se il veicolo ne è equipaggiato, occorre
preventivamente attivare la modalità di
sollevamento del veicolo.
Premere simultaneamente questi due
comandi per almeno 5
secondi, le spie si
accendono fisse.
Dopo la sostituzione della ruota e con una
velocità superiore a 5
km/h, questa modalità
si disattiva automaticamente.
Il cric e l'insieme dell'attrezzatura sono
specifici per il veicolo, e non devono
essere utilizzati per scopi diversi.
Non sostare mai sotto ad un veicolo
sollevato da un cric (utilizzare un supporto).
Ruota forata

171
Ruota forata
Jumper_it_Chap08_Aide-Rapide_ed01-2016

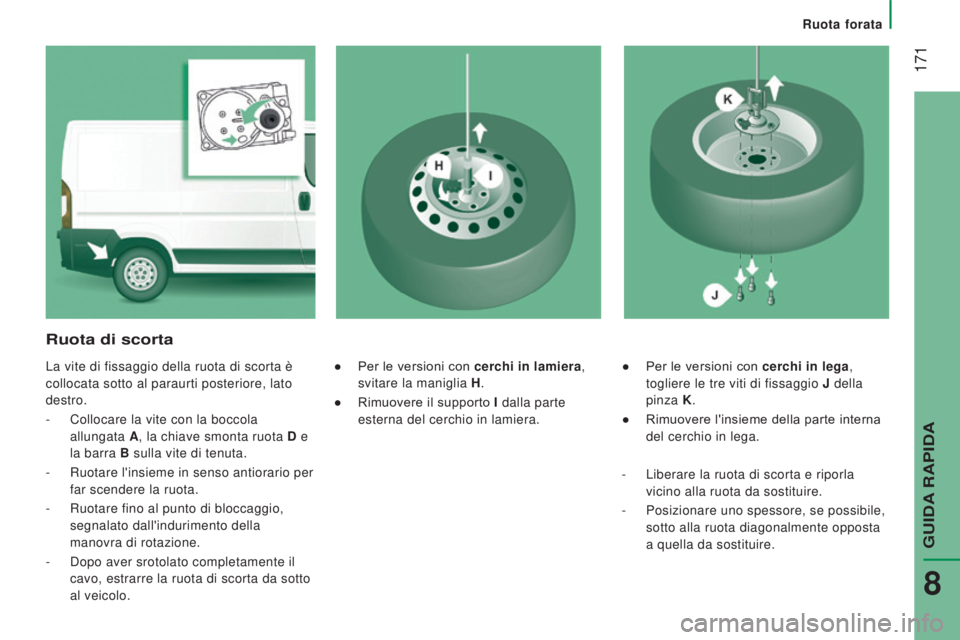

● Per le versioni con cerchi in lega,
togliere le tre viti di fissaggio J della
pinza K.
●

Rimuovere l'insieme della parte interna

del cerchio in lega.
Ruota di scorta
La vite di fissaggio della ruota di scorta è
collocata sotto al paraurti posteriore, lato
destro.
-

Collocare la vite con la boccola

allungata A, la chiave smonta ruota D e
la barra B sulla vite di tenuta.
-

Ruotare l'insieme in senso antiorario per

far scendere la ruota.
-

Ruotare fino al punto di bloccaggio,

segnalato dall'indurimento della
manovra di rotazione.
-

Dopo aver srotolato completamente il

cavo, estrarre la ruota di scorta da sotto
al veicolo. ●
Per le versioni con cerchi in lamiera,
svitare la maniglia H .
●

Rimuovere il supporto
I dalla parte
esterna del cerchio in lamiera.
-

Liberare la ruota di scorta e riporla

vicino alla ruota da sostituire.
-

Posizionare uno spessore, se possibile,

sotto alla ruota diagonalmente opposta
a quella da sostituire.
GUIDA RAPIDA
8

172
Jumper_it_Chap08_Aide-Rapide_ed01-2016

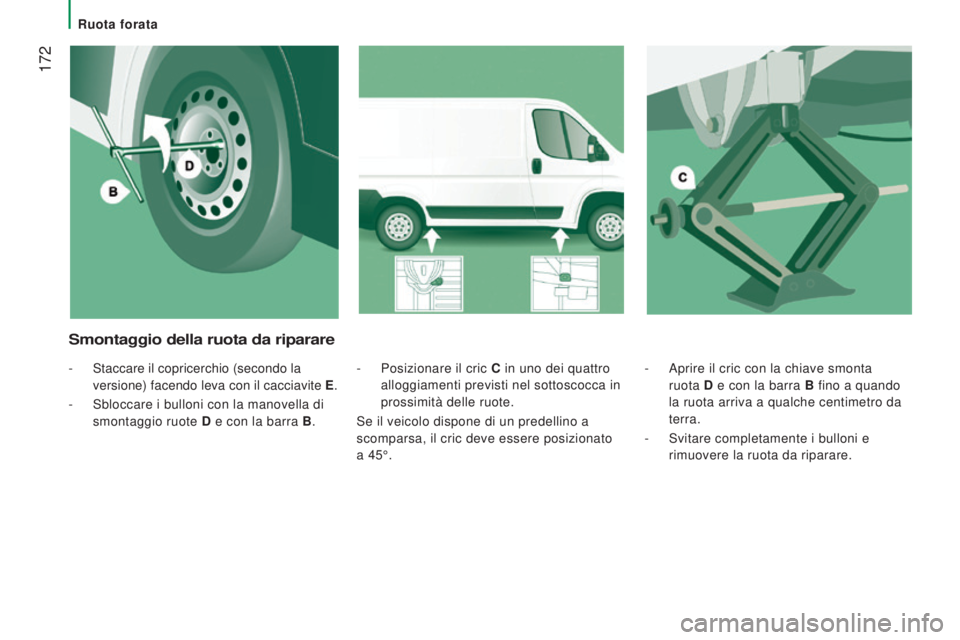

- Aprire il cric con la chiave smonta
ruota D e con la barra B fino a quando
la ruota arriva a qualche centimetro da
terra.
-

Svitare completamente i bulloni e

rimuovere la ruota da riparare.
-
Posizionare il cric
C
in uno dei quattro
alloggiamenti previsti nel sottoscocca in
prossimità delle ruote.
Se il veicolo dispone di un predellino a
scomparsa, il cric deve essere posizionato
a 45°.
Smontaggio della ruota da riparare
- Staccare il copricerchio (secondo la
versione) facendo leva con il cacciavite E .
-

Sbloccare i bulloni con la manovella di

smontaggio ruote D e con la barra B.
Ruota forata

173
Ruota forata
Jumper_it_Chap08_Aide-Rapide_ed01-2016

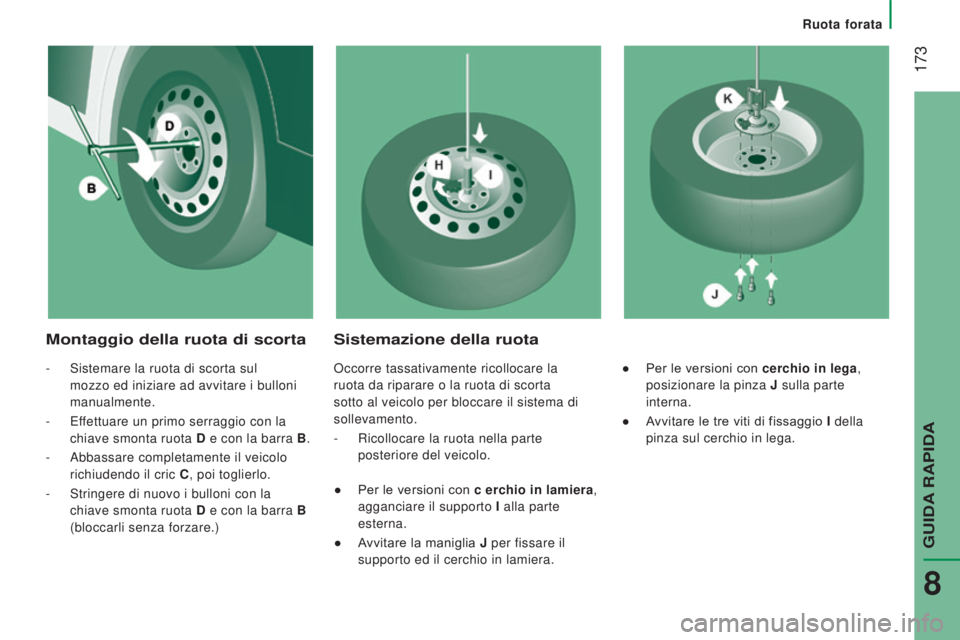

Montaggio della ruota di scorta Sistemazione della ruota
- Sistemare la ruota di scorta sul
mozzo ed iniziare ad avvitare i bulloni
manualmente.
-

Ef
fettuare un primo serraggio con la
chiave smonta ruota D e con la barra B.
-

Abbassare completamente il veicolo

richiudendo il cric C , poi toglierlo.
-

Stringere di nuovo i bulloni con la

chiave smonta ruota D e con la barra B
(bloccarli senza forzare.) Occorre tassativamente ricollocare la
ruota da riparare o la ruota di scorta
sotto al veicolo per bloccare il sistema di
sollevamento.
-

Ricollocare la ruota nella parte

posteriore del veicolo.
●

Per le versioni con
c erchio in lamiera,
agganciare il supporto I alla parte
esterna.
●

A
vvitare la maniglia J per fissare il
supporto ed il cerchio in lamiera. ●
Per le versioni con cerchio in lega,
posizionare la pinza J sulla parte
interna.
●

A
vvitare le tre viti di fissaggio I della
pinza sul cerchio in lega.
GUIDA RAPIDA
8

174
Jumper_it_Chap08_Aide-Rapide_ed01-2016

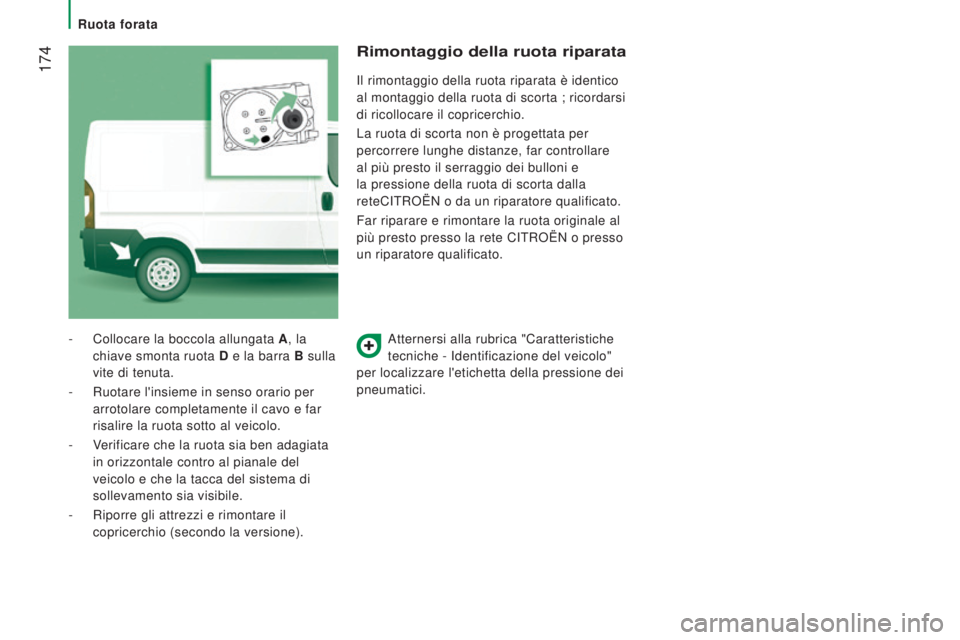

Atternersi alla rubrica "Caratteristiche
tecniche - Identificazione del veicolo"
per localizzare l'etichetta della pressione dei
pneumatici.
-
Collocare la boccola allungata
A
, la
chiave smonta ruota D e la barra B sulla
vite di tenuta.
-

Ruotare l'insieme in senso orario per


arrotolare completamente il cavo e far
risalire la ruota sotto al veicolo.
-

V

erificare che la ruota sia ben adagiata
in orizzontale contro al pianale del
veicolo e che la tacca del sistema di
sollevamento sia visibile.
-

Riporre gli attrezzi e rimontare il


copricerchio (secondo la versione).
Rimontaggio della ruota riparata
Il rimontaggio della ruota riparata è identico
al montaggio della ruota di scorta ; ricordarsi
di ricollocare il copricerchio.
La ruota di scorta non è progettata per
percorrere lunghe distanze, far controllare
al più presto il serraggio dei bulloni e
la pressione della ruota di scorta dalla
reteCITROËN o da un riparatore qualificato.
Far riparare e rimontare la ruota originale al
più presto presso la rete CITROËN o presso
un riparatore qualificato.
Ruota forata
