2017 CITROEN JUMPER Instructieboekjes (in Dutch)

183
Voorzorgsmaatregelen...
Jumper_nl_Chap08_Aide-Rapide_ed01-2016
d
1
- LET OP
ORIGINELE SMEERMIDDELEN EN VLOEISTOFFEN
Motorolie Transmissie
Radiateur Remmen
Ruitensproeier Stuurbekrachtiging
RAADPLEEG HET ONDERHOUDSBOEKJE. BESCHERM UW OGEN.
2

- VEILIGHEID
Door originele onderdelen, smeermiddelen en vloeistoffen te gebruiken en de
onderhoudsschema's na te leven blijven de betrouwbaarheid en de veilighe\
id van uw auto
op hun oorspronkelijke niveau.
3

- GEVAAR
BUITEN BEREIK VAN
KINDEREN HOUDEN. NIET BIJ OPEN VUUR
HOUDEN. NIET AANRAKEN.
VERWIJDER DE DOP NIET ALS DE MOTOR WARM IS. EXPLOSIE
BIJTENDE VLOEISTOF
KAN AUTOMATISCH WORDEN INGESCHAKELD, ZELFS ALS DE MOTOR IS AFGEZET. NIET OPENEN: GAS
ONDER HOGE DRUK.
AUTOMATISCH STARTEN VAN DE MOTOR. HAAL DE
SLEUTEL UIT HET CONTACTSLOT ALS DE MOTORKAP IS GEOPEND. HOOGSPANNING
SNEL WEER OP WEG
8

184
Jumper_nl_Chap08_Aide-Rapide_ed01-2016

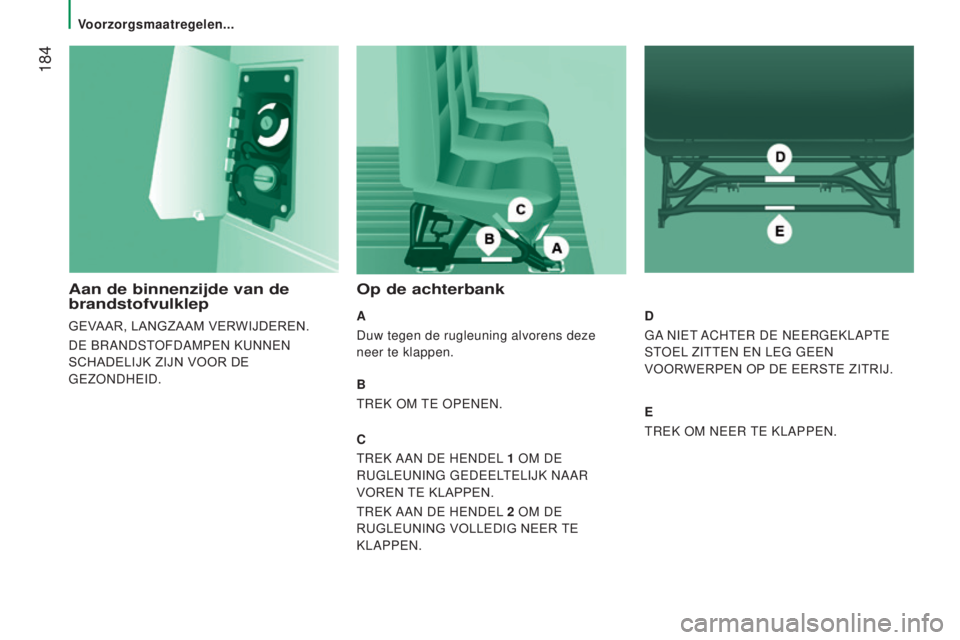

Aan de binnenzijde van de
brandstofvulklep
GEVAAR, LANGZAAM VERWIJDEREN.
DE BRANDSTOFDAMPEN KUNNEN
SCHADELIJK ZIJN VOOR DE
GEZONDHEID.
Op de achterbank
A
Duw tegen de rugleuning alvorens deze
neer te klappen.
B
TREK OM TE OPENEN.
C
TREK AAN DE HENDEL 1
OM DE

RUGLEUNING GEDEELTELIJK NAAR
VOREN TE KLAPPEN.
TREK AAN DE HENDEL 2

OM DE

RUGLEUNING VOLLEDIG NEER TE
KLAPPEN.d
GA

NIET ACHTER DE NEERGEKLAPTE
STOEL ZITTEN EN LEG GEEN
VOORWERPEN OP DE EERSTE ZITRIJ.
e
TREK OM NEER

TE KLAPPEN.
Voorzorgsmaatregelen...

185
Voorzorgsmaatregelen...
Jumper_nl_Chap08_Aide-Rapide_ed01-2016
SNEL WEER OP WEG
8

186
Jumper_nl_Chap09_Caracteristiques-Techniques_ed01-2016
Afmetingen

187
Afmetingen
Jumper_nl_Chap09_Caracteristiques-Techniques_ed01-2016
AFMeTINgeN
De afmetingen staan vermeld in millimeters.
Uw auto is leverbaar in 4 lengten (L1..) en 3 hoogten (H1..). Raadpleeg de desbetreffende tabellen:
B
e ST el
W
A ge N
l

1
l
2
l
3
l
4
H1 H2 H1 H2 H2 H3 H2 H3
lT

otale lengte 4963541359986363
H Totale hoogte 2254 2524 2254 2524 2524 2764 2524 2764
A Wielbasis 30003450 4035
B Overhang vóór 948
C Overhang achter 10151380
dT

otale breedte (met/zonder buitenspiegels) 2508/2050
eSpoorbreedte vóór 1810
F Spoorbreedte achter 1790
gLaadhoogte535

- 565
I Lengte laadvloer 2670312037054070
J Maximale hoogte laadruimte 1662 1932 1662 1932 1932 2172 1932 2172
kMaximale breedte laadruimte 1870
M Breedte tussen wielkasten 1422
Inhoud (m
3) 89,5 10 11,5 13 15 15 17
9
TECHNISCHE GEGEVENS

188
Jumper_nl_Chap09_Caracteristiques-Techniques_ed01-2016
ACHTeRdeUReN
l

1
l

2
l
3
l
4
H1 H2 H1 H2 H2 H3 H2 H3
N Nuttige hoogte achterdeuren 1520 1790 1520 1790 1790 2030 1790 2030
O Nuttige breedte achterdeuren 1562
Afmetingen

189
Afmetingen
Jumper_nl_Chap09_Caracteristiques-Techniques_ed01-2016
SCHUIFdeUR
l

1
l

2
l
3
l
4
H1 H2 H1 H2 H2 H3 H2 H3
P Hoogte schuifdeur 1485 1755 1485 1755
Q Breedte schuifdeur 10751250
9
TECHNISCHE GEGEVENS

190
Jumper_nl_Chap09_Caracteristiques-Techniques_ed01-2016

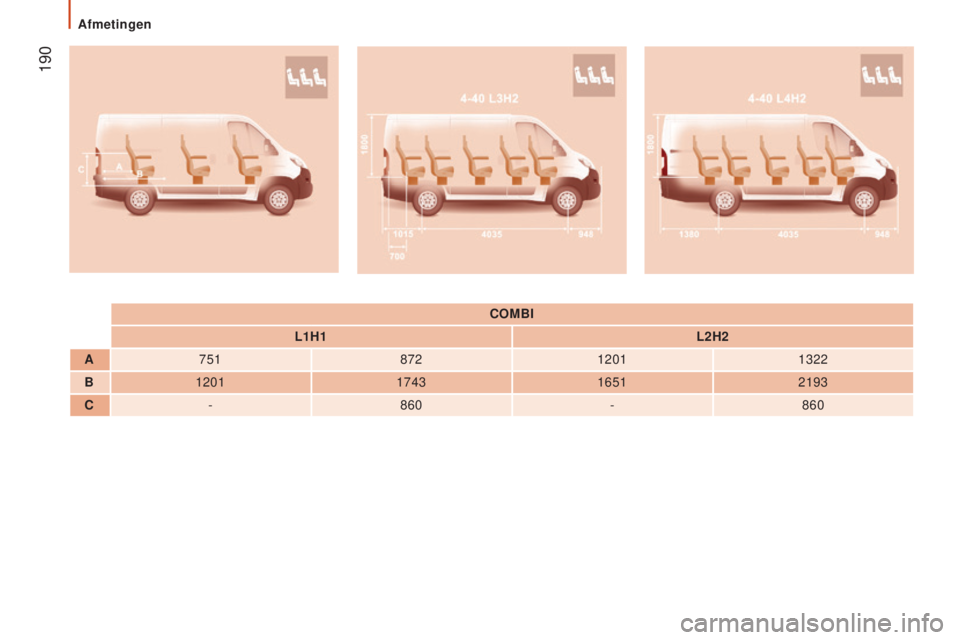

COMBI
l

1H1
l
2H2
A 751 8721201 1322
B 1201 174316512193
C - 860 -860
Afmetingen
