2017 CITROEN JUMPER Instructieboekjes (in Dutch)

215
laadbak
Jumper_nl_Chap10_Particularites_ed01-2016

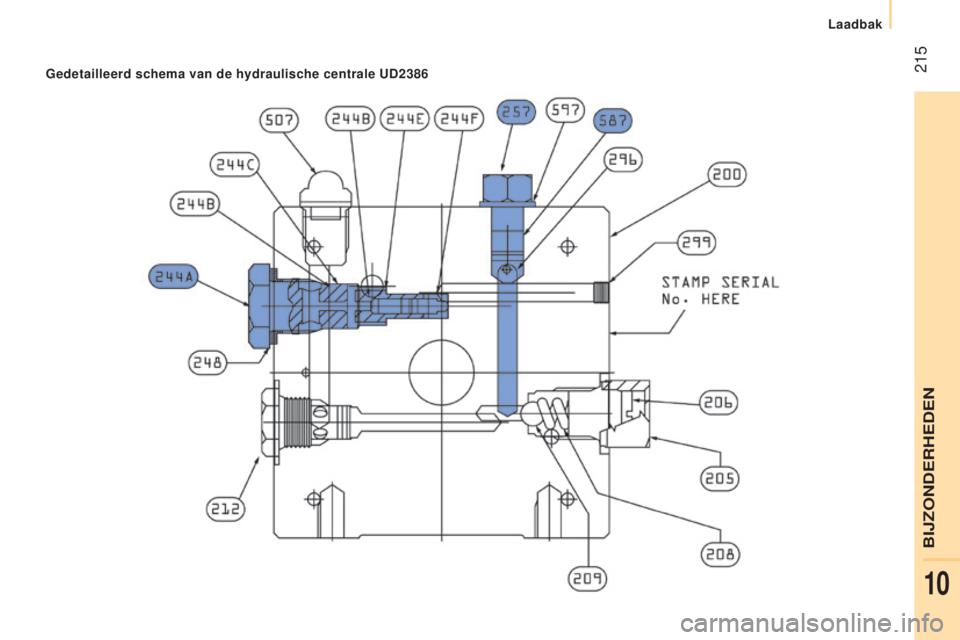

gedetailleerd schema van de hydraulische centrale Ud2386
BIJZONDERHEDEN
10

216
Jumper_nl_Chap10_Particularites_ed01-2016

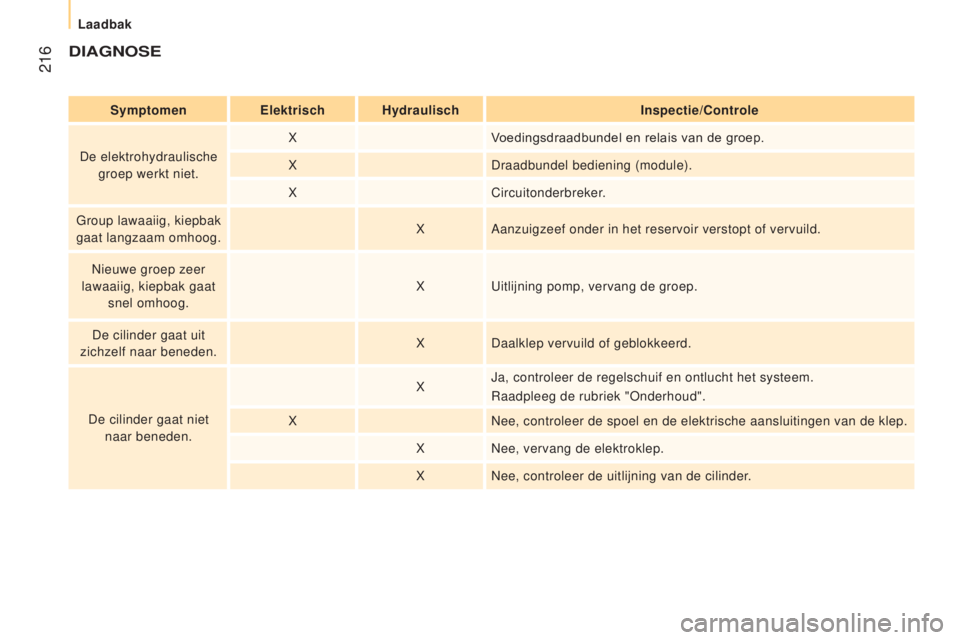

dIAgNOSe
Symptomenelektrisch Hydraulisch Inspectie/Controle
De elektrohydraulische groep werkt niet. X
Voedingsdraadbundel en relais van de groep.
X Draadbundel bediening (module).
X Circuitonderbreker.
Group lawaaiig, kiepbak
gaat langzaam omhoog. X
Aanzuigzeef onder in het reservoir verstopt of vervuild.
Nieuwe groep zeer
lawaaiig, kiepbak gaat snel omhoog. X
Uitlijning pomp, vervang de groep.
De cilinder gaat uit
zichzelf naar beneden. X
Daalklep vervuild of geblokkeerd.
De cilinder gaat niet naar beneden. X
Ja, controleer de regelschuif en ontlucht het systeem.
Raadpleeg de rubriek "Onderhoud".
X Nee, controleer de spoel en de elektrische aansluitingen van de klep.
X Nee, vervang de elektroklep.
X Nee, controleer de uitlijning van de cilinder.
Laadbak

217
laadbak
Jumper_nl_Chap10_Particularites_ed01-2016

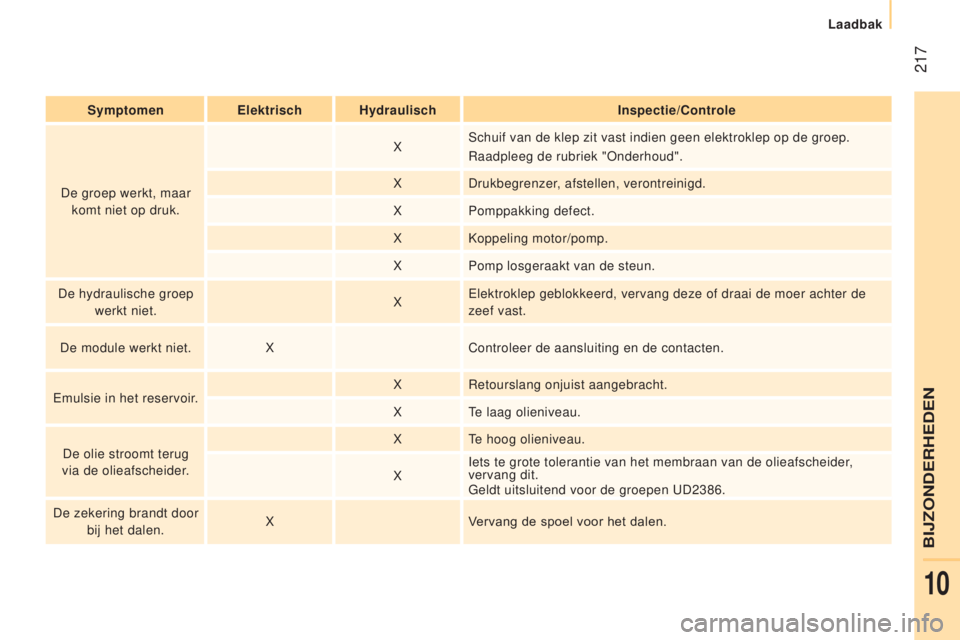

Symptomenelektrisch Hydraulisch Inspectie/Controle
De groep werkt, maar komt niet op druk. X
Schuif van de klep zit vast indien geen elektroklep op de groep.
Raadpleeg de rubriek "Onderhoud".
X Drukbegrenzer, afstellen, verontreinigd.
X Pomppakking defect.
X Koppeling motor/pomp.
X Pomp losgeraakt van de steun.
De hydraulische groep werkt niet. XElektroklep geblokkeerd, vervang deze of draai de moer achter de
zeef vast.
De module werkt niet. XControleer de aansluiting en de contacten.
Emulsie in het reservoir. X
Retourslang onjuist aangebracht.
X Te laag olieniveau.
De olie stroomt terug
via de olieafscheider. X
Te hoog olieniveau.
X Iets te grote tolerantie van het membraan van de olieafscheider,
vervang dit.
Geldt uitsluitend voor de groepen UD2386.
De zekering brandt door bij het dalen. X
Vervang de spoel voor het dalen.
BIJZONDERHEDEN
10

218
Jumper_nl_Chap10_Particularites_ed01-2016

219
Jumper_nl_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Audio-/telematicasysteem met touchscreen
Multimedia-autoradio - Bluetooth®-telefoon - gPS-navigatie
Inhoud
Basisfuncties 220
Termenlijst


221
Stuurkolomschakelaars
2

22
Menu's
223
Radio
224
Digitale radio (DAB, Digital Audio
Broadcasting)


228
Media


230
Navigatie


238
Telefoon


242
Voertuiginformatie
2

46
Instellingen


248
Gesproken commando's
2

58
Dit systeem is zodanig gecodeerd dat het uitsluitend in uw auto
functioneert. Om veiligheidsredenen mag de bestuurder handelingen die zijn
volledige aandacht vragen uitsluitend uitvoeren bij stilstaande
auto.
Wanneer de eco-mode is geactiveerd, schakelt het systeem
zichzelf na het afzetten van de motor automatisch uit om te
voorkomen dat de accu ontladen raakt.
Audio- en telematicasysteem met touchscreen
AUDIO EN TELEMATICA
11

220
Jumper_nl_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Basisfuncties
Gebruik de toetsen onder het touchscreen om
de hoofdmenu's te openen en druk vervolgens
op de op het touchscreen weergegeven
toetsen.Als het bijzonder warm is, kan ter
beveiliging van het systeem het
geluidsvolume worden beperkt. Als de
temperatuur in het interieur voldoende
is gezakt, wordt de normale werking
van het systeem weer hersteld.
Het systeem kan ook gedurende
minimaal 5
minuten overgaan in de
waakstand (volledig uitschakelen van
het scherm en het geluid).
Audio- en telematicasysteem met touchscreen

221
Jumper_nl_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Uit-/inschakelen van het scherm.
Activeren, deactiveren en
configureren van bepaalde opties
van het systeem en van de auto. Uitwerpen van de CD.
Weergeven/onderbreken van de
geluidsweergave (mute/pause).
Ongedaan maken van de huidige
bewerking.
Omhooggaan in een structuur (menu
of m a p). Drukken: in-/uitschakelen.
Draaien: instellen van het
geluidsvolume (voor elke geluidsbron
afzonderlijk).
Radio, draaien: zoeken van een
radiozender.
Media, draaien: selecteren van de
vorige/volgende track.
Drukken: bevestigen van de op het
scherm weergegeven optie.Het is een "resistief " scherm dat
voelbaar aangeraakt moet worden, met
name bij bewegingen (door een lijst
bladeren, scrollen over de kaart, enz.).
Lichtjes aanraken is niet voldoende.
Als het scherm met meerdere
vingers wordt aangeraakt, worden de
commando's niet opgevolgd.
Het scherm kan ook worden bediend
als u handschoenen draagt. Dankzij
deze technologie kan het scherm bij
elke temperatuur worden gebruikt.
Gebruik voor het schoonmaken van
het scherm een zacht, niet-schurend
doekje (bijvoorbeeld een brillendoekje)
zonder schoonmaakmiddel.
Raak het scherm niet met een puntig
voor werp aan.
Raak het scherm niet met vochtige
handen aan.

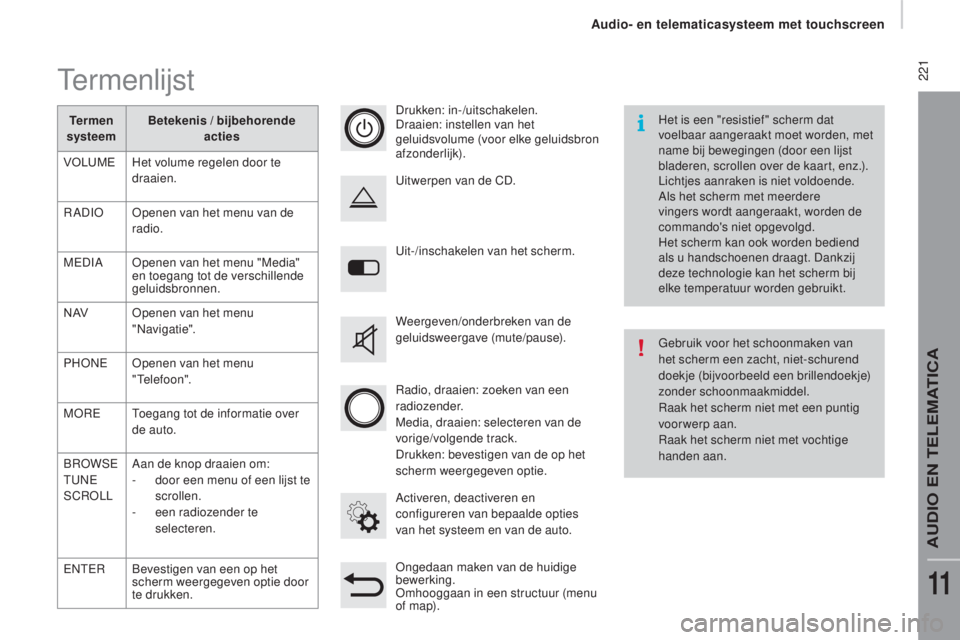

Termenlijst
Te r m e n
systeem Betekenis / bijbehorende
acties
VOLUME Het volume regelen door te
draaien.
RADIO Openen van het menu van de
radio.
MEDIA Openen van het menu "Media"
en toegang tot de verschillende
geluidsbronnen.
N AV Openen van het menu
"Navigatie".
PHONE Openen van het menu
"Telefoon".
MORE Toegang tot de informatie over
de auto.
BROWSE
TUNE
SCROLL Aan de knop draaien om:
-

d
oor een menu of een lijst te
scrollen.
-

e
en radiozender te
selecteren.
ENTER Bevestigen van een op het
scherm weergegeven optie door
te drukken.
Audio- en telematicasysteem met touchscreen
AUDIO EN TELEMATICA
11

222
Jumper_nl_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016

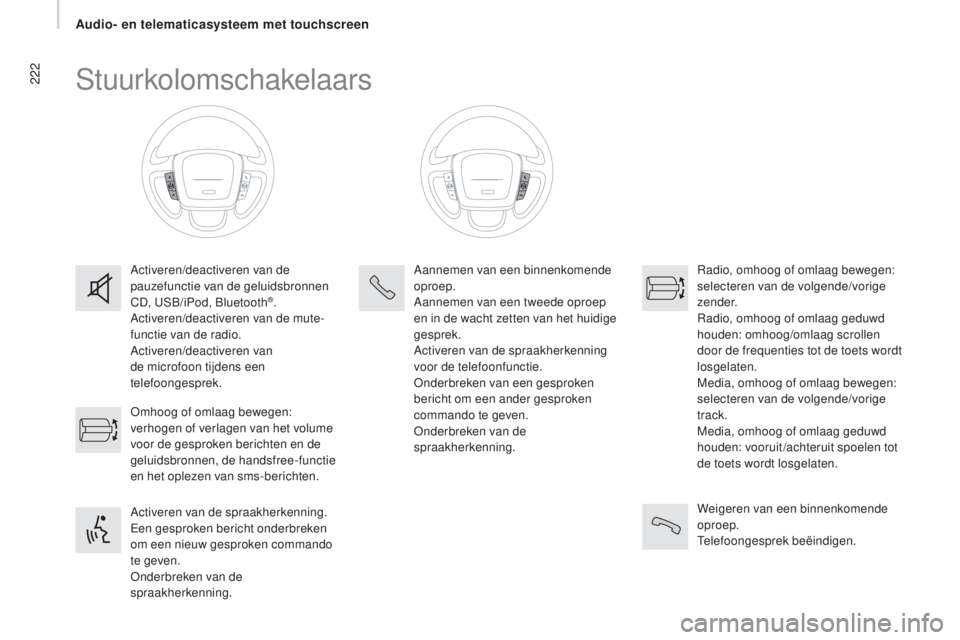

Stuurkolomschakelaars
Activeren/deactiveren van de
pauzefunctie van de geluidsbronnen
CD, USB/iPod, Bluetooth
®.
Activeren/deactiveren van de mute-
functie van de radio.
Activeren/deactiveren van
de microfoon tijdens een
telefoongesprek.
Activeren van de spraakherkenning.
Een gesproken bericht onderbreken
om een nieuw gesproken commando
te geven.
Onderbreken van de
spraakherkenning. Omhoog of omlaag bewegen:
verhogen of verlagen van het volume
voor de gesproken berichten en de
geluidsbronnen, de handsfree-functie
en het oplezen van sms-berichten. Aannemen van een binnenkomende
oproep.
Aannemen van een tweede oproep
en in de wacht zetten van het huidige
gesprek.
Activeren van de spraakherkenning
voor de telefoonfunctie.
Onderbreken van een gesproken
bericht om een ander gesproken
commando te geven.
Onderbreken van de
spraakherkenning.
Radio, omhoog of omlaag bewegen:
selecteren van de volgende/vorige
zender.
Radio, omhoog of omlaag geduwd
houden: omhoog/omlaag scrollen
door de frequenties tot de toets wordt
losgelaten.
Media, omhoog of omlaag bewegen:
selecteren van de volgende/vorige
track.
Media, omhoog of omlaag geduwd
houden: vooruit/achteruit spoelen tot
de toets wordt losgelaten.
Weigeren van een binnenkomende
oproep.
Telefoongesprek beëindigen.
Audio- en telematicasysteem met touchscreen
