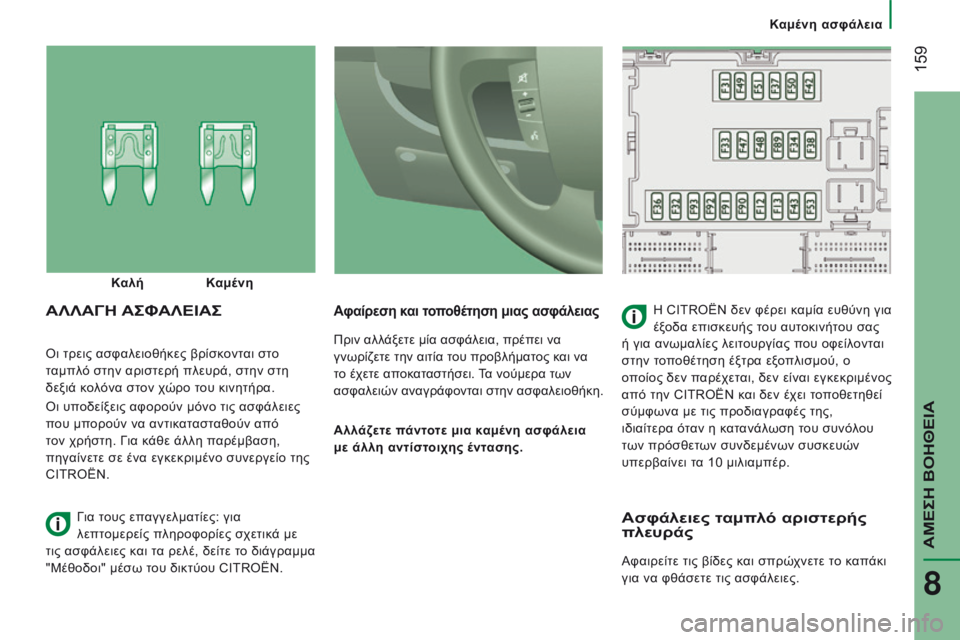

Αφαίρεση και τοποθέτηση μιας ασφάλειας
Πριν αλλάξετε μία ασφάλεια, πρέπει να
γνωρίζετε την αιτία του προβλήματος και να
το έχετε αποκαταστήσει. Τα νούμερα των
ασφαλειών αναγράφονται στην ασφαλειοθήκη.
Αλλάζετε πάντοτε μια καμένη ασφάλεια
με άλλη αντίστοιχης έντασης.
ΑλλΑγΗ ΑςΦ Α λ ΕΙΑ ςη CITROËN δεν φέρει καμία ευθύνη για
έξ οδα επισκευής του αυτοκινήτου σας
ή για ανωμαλίες λειτουργίας που οφείλονται
στην τοποθέτηση έξτρα εξοπλισμού, ο
οποίος δεν παρέχεται, δεν είναι εγκεκριμένος
από την CITROËN και δεν έχει τοποθετηθεί
σύμφωνα με τις προδιαγραφές της,
ιδιαίτερα όταν η κατανάλωση του συνόλου
των πρόσθετων συνδεμένων συσκευών
υπερβαίνει τα 10 μιλιαμπέρ.
Καλή Καμένη
για τ

ους επαγγελματίες: για
λεπτομερείς πληροφορίες σχετικά με
τις ασφάλειες και τα ρελέ, δείτε το διάγραμμα
"Μέθοδοι" μέσω του δικτύου CITROËN.
Ασφάλειες ταμπλό αριστερής
πλευράς
Αφαιρείτε τις βίδες και σπρώχνετε το καπάκι
για να φθάσετε τις ασφάλειες.
ΑΜΕςη ΒόηΘΕΙΑ
8
Καμένη ασφάλεια

160
Jumper_el_Chap08_Aide-Rapide_ed01-2016

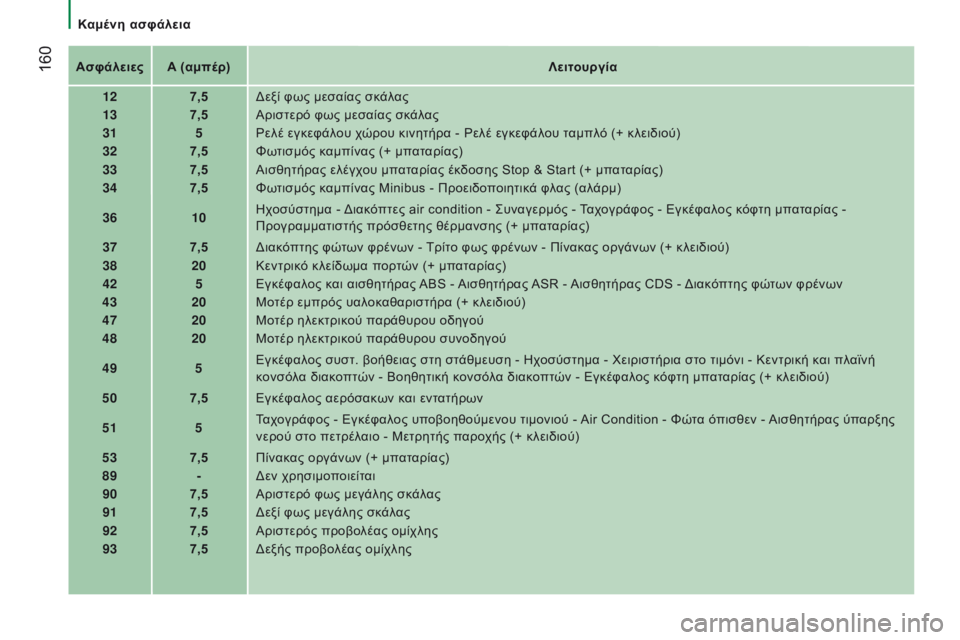

Ασφάλειες A (αμπέρ)λειτουργία
12 7,5
δ

εξί φως μεσαίας σκάλας
13 7,5Αριστερό φως μεσαίας σκάλας
31 5
ρ

ελέ εγκεφάλου χώρου κινητήρα - ρ ελέ εγκεφάλου ταμπλό (+ κλειδιού)
32 7,5Φωτισμός καμπίνας (+ μπαταρίας)
33 7,5Αισθητήρας ελέγχου μπαταρίας έκδοσης Stop & Start (+ μπαταρίας)
34 7,5Φωτισμός καμπίνας Minibus - Προειδοποιητικά φλας (αλάρμ)
36 10
η

χοσύστημα -
δ
ιακόπτες air condition - ς υναγερμός - Ταχογράφος - Εγκέφαλος κόφτη μπαταρίας -
Προγραμματιστής πρόσθετης θέρμανσης (+ μπαταρίας)
37 7,5
δ

ιακόπτης φώτων φρένων - Τρίτο φως φρένων - Πίνακας οργάνων (+ κλειδιού)
38 20Κεντρικό κλείδωμα πορτών (+ μπαταρίας)
42 5Εγκέφαλος και αισθητήρας ABS - Αισθητήρας ASR - Αισθητήρας CDS -
δ

ιακόπτης φώτων φρένων
43 20Μοτέρ εμπρός υαλοκαθαριστήρα (+ κλειδιού)
47 20Μοτέρ ηλεκτρικού παράθυρου οδηγού
48 20Μοτέρ ηλεκτρικού παράθυρου συνοδηγού
49 5Εγκέφαλος συστ. βοήθειας στη στάθμευση -
η χοσύστημα - χ ειριστήρια στο τιμόνι - Κεντρική και πλαϊνή
κονσόλα διακοπτών - Βοηθητική κονσόλα διακοπτών - Εγκέφαλος κόφτη μπαταρίας (+ κλειδιού)
50 7,5Εγκέφαλος αερόσακων και εντατήρων
51 5Ταχογράφος - Εγκέφαλος υποβοηθούμενου τιμονιού - Air Condition - Φώτα όπισθεν - Αισθητήρας ύπαρξης
νερού στο πετρέλαιο - Μετρητής παροχής (+ κλειδιού)
53 7,5Πίνακας οργάνων (+ μπαταρίας)
89 -
δ

εν χρησιμοποιείται
90 7,5Αριστερό φως μεγάλης σκάλας
91 7,5
δ

εξί φως μεγάλης σκάλας
92 7,5Αριστερός προβολέας ομίχλης
93 7,5
δ

εξής προβολέας ομίχλης
Καμένη ασφάλεια

161
Jumper_el_Chap08_Aide-Rapide_ed01-2016
Ασφάλειες κολόνας δεξιάς
πλευράς
Ξεκουμπώνετε το καπάκι.
Μετά την επισκευή, κλείνετε πολύ
προσεχτικά το καπάκι.Ασφάλειες A (αμπέρ)
λ

ειτουργία
54 -
δ
εν χρησιμοποιείται
55 15Θερμαινόμενα καθίσματα
56 15Πρίζα 12 Volt πίσω επιβατών
57 10Πρόσθετη θέρμανση κάτω από το κάθισμα
58 15Αποπάγωση αριστερού τμήματος πίσω παρμπρίζ
59 15Αποπάγωση δεξιού τμήματος πίσω παρμπρίζ
60 -
δ
εν χρησιμοποιείται
61 -
δ
εν χρησιμοποιείται
62 -
δ
εν χρησιμοποιείται
63 10
δ
ιακόπτης πρόσθετης θέρμανσης πίσω επιβατών
64 -
δ
εν χρησιμοποιείται
65 30Ανεμιστήρας πρόσθετης θέρμανσης πίσω επιβατών
ΑΜΕςη ΒόηΘΕΙΑ
8
Καμένη ασφάλεια

162
Jumper_el_Chap08_Aide-Rapide_ed01-2016

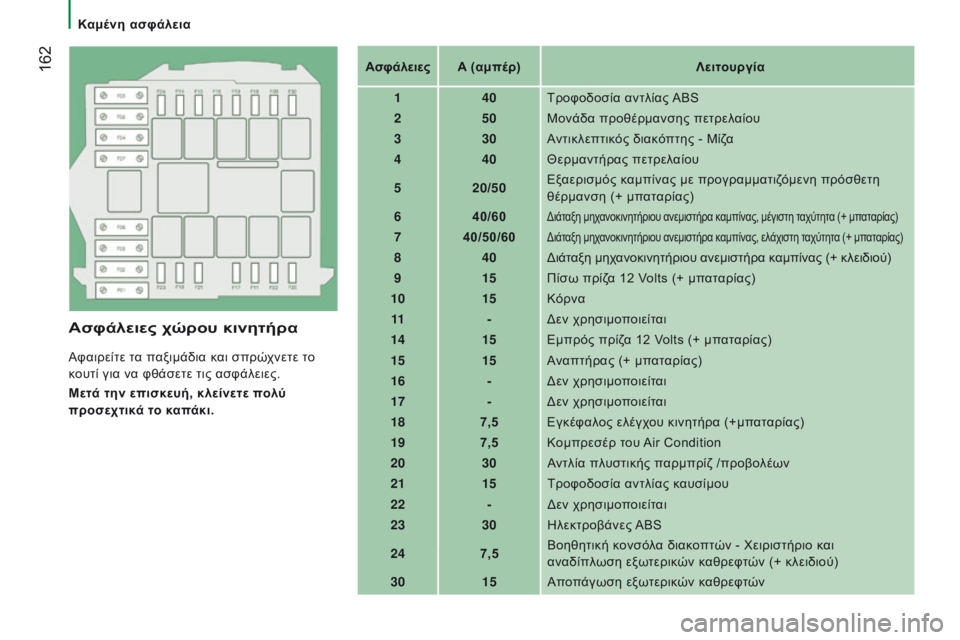

Ασφάλειες χώρου κινητήρα
Αφαιρείτε τα παξιμάδια και σπρώχνετε το
κουτί για να φθάσετε τις ασφάλειες.
Μετά την επισκευή, κλείνετε πολύ
προσεχτικά το καπάκι.Ασφάλειες
A (αμπέρ)
λ
ειτουργία
1 40Τροφοδοσία αντλίας ABS
2 50Μονάδα προθέρμανσης πετρελαίου
3 30Αντικλεπτικός διακόπτης - Μίζα
4 40Θερμαντήρας πετρελαίου
5 20/50 Εξαερισμός καμπίνας με προγραμματιζόμενη πρόσθετη
θέρμανση (+ μπαταρίας)
6 40/60
διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας, μέγιστη ταχύτητα (+ μπαταρίας)
740/50/60διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας, ελάχιστη ταχύτητα (+ μπαταρίας)
8 40δ ιάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας (+ κλειδιού)
9 15Πίσω πρίζα 12 Volts (+ μπαταρίας)
10 15Κόρνα
11 -
δ

εν χρησιμοποιείται
14 15Εμπρός πρίζα 12 Volts (+ μπαταρίας)
15 15Αναπτήρας (+ μπαταρίας)
16 -
δ

εν χρησιμοποιείται
17 -
δ

εν χρησιμοποιείται
18 7,5Εγκέφαλος ελέγχου κινητήρα (+μπαταρίας)
19 7,5Κομπρεσέρ του Air Condition
20 30Αντλία πλυστικής παρμπρίζ /προβολέων
21 15Τροφοδοσία αντλίας καυσίμου
22 -
δ

εν χρησιμοποιείται
23 30
η

λεκτροβάνες ABS
24 7,5Βοηθητική κονσόλα διακοπτών -
χ ειριστήριο και
αναδίπλωση εξωτερικών καθρεφτών (+ κλειδιού)
30 15Αποπάγωση εξωτερικών καθρεφτών
Καμένη ασφάλεια

163
Jumper_el_Chap08_Aide-Rapide_ed01-2016
Όταν πλένετε το αυτοκίνητο με υψηλή
πίεση για επίμονους λεκέδες, μην
επιμένετε στους προβολείς, τα φώτα και το
περίγραμμά τους για να μην καταστραφεί το
βερνίκι και η στεγανωτική τους τσιμούχα.

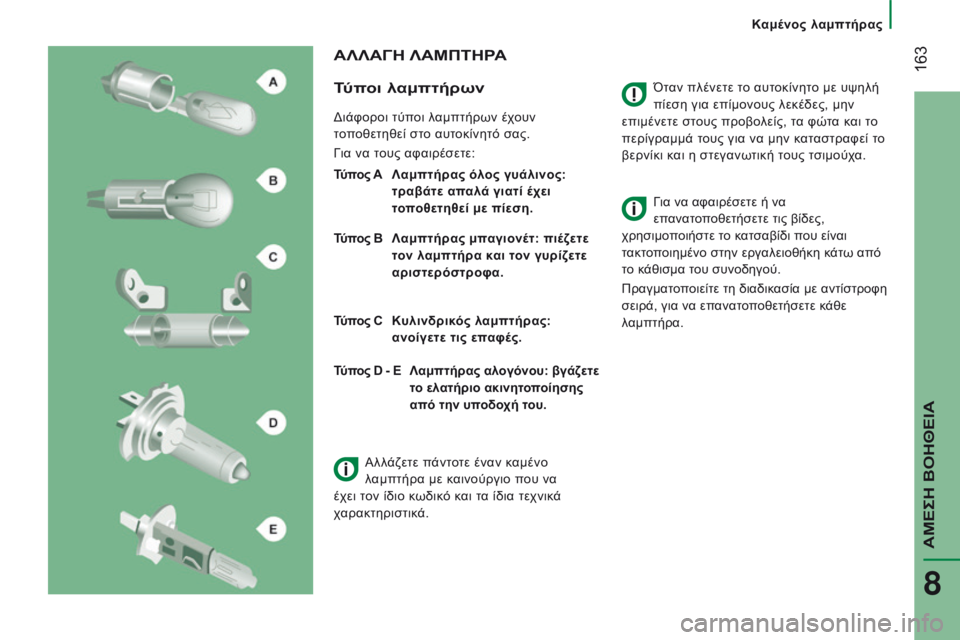

ΑλλΑγΗ λΑΜΠΤΗρΑ
Τ

ύποι λαμπτήρων
διάφοροι τύποι λαμπτήρων έχουν
τ οποθετηθεί στο αυτοκίνητό σας.
για να τ

ους αφαιρέσετε:
Τύπος A


λ αμπτήρας όλος γυάλινος:
τραβάτε απαλά γιατί έχει
τοποθετηθεί με πίεση.
Τύπος B


λ αμπτήρας μπαγιονέτ: πιέζετε
τον λαμπτήρα και τον γυρίζετε
αριστερόστροφα.
Τύπος C



Κυλινδρικ
ός λαμπτήρας:
ανοίγετε τις επαφές.
για να αφαιρέσετε ή να


επανατοποθετήσετε τις βίδες,
χρησιμοποιήστε το κατσαβίδι που είναι
τακτοποιημένο στην εργαλειοθήκη κάτω από
το κάθισμα του συνοδηγού.
Πραγματοποιείτε τη διαδικασία με αντίστροφη
σειρά, για να επανατοποθετήσετε κάθε
λαμπτήρα.
Τύπος D - E


λ αμπτήρας αλογόνου: βγάζετε
το ελατήριο ακινητοποίησης
από την υποδοχή του.
Αλλάζετε πάντοτε έναν καμένο
λαμπτήρα με καινούργιο που να
έχει τον ίδιο κωδικό και τα ίδια τεχνικά
χαρακτηριστικά.
ΑΜΕςη ΒόηΘΕΙΑ
8
Καμένος λαμπτήρας

164
Jumper_el_Chap08_Aide-Rapide_ed01-2016
1 - Φώτα μεγάλης σκάλας
Τύπος D, H7 - 55 W
-

Αφαιρείτε τ
ο κάλυμμα τραβώντας το
έλασμα από καουτσούκ.
-

Απ
οσυνδέετε την ηλεκτρική φίσα.
-

Βγάζετε τ
ο ελατήριο ακινητοποίησης
πιέζοντας την κεντρική ασφάλεια.
-

Αλλ
άζετε τον λαμπτήρα προσέχοντας
να συμπέσει το μεταλλικό μέρος με την
υποδοχή που υπάρχει στο φωτιστικό
σώμα. 2 - Φώτα μεσαίας σκάλας
Τύπος D,
H7 - 55 W
-
Αφαιρείτε τ
ο κάλυμμα τραβώντας το έλασμα
από καουτσούκ.
- Απ οσυνδέετε την ηλεκτρική φίσα.
- Βγάζετε τ ο ελατήριο ακινητοποίησης
πιέζοντας την κεντρική ασφάλεια.
-
Αλλ

άζετε το λαμπτήρα προσέχοντας να
συμπέσει το μεταλλικό μέρος με τις υποδοχές
που υπάρχουν στο φωτιστικό σώμα.

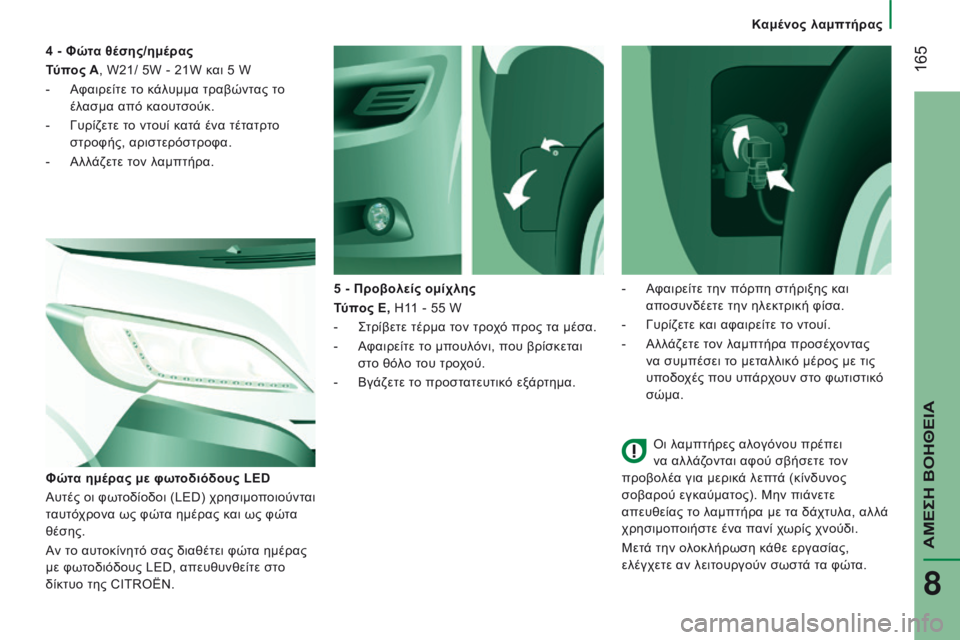

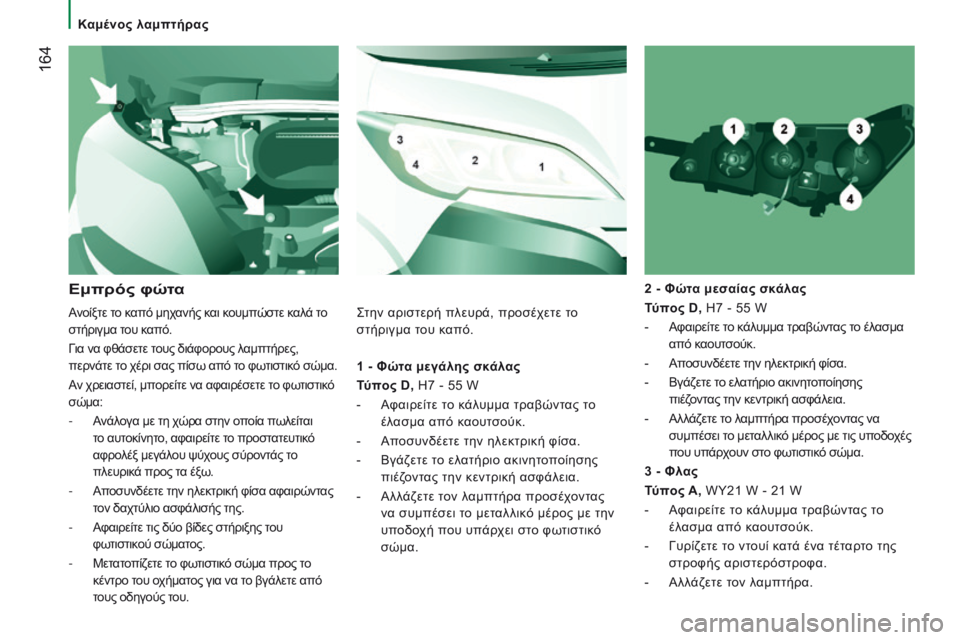

Εμπρός φώτα
3 - Φλας
Τύπος Α, WY21 W - 21 W
-

Αφαιρείτε τ
ο κάλυμμα τραβώντας το
έλασμα από καουτσούκ.
-
γ υρίζετε το ντουί κατά ένα τέταρτο της
στροφής αριστερόστροφα.
-

Αλλ
άζετε τον λαμπτήρα.
Ανοίξτε το καπό μηχανής και κουμπώστε καλά το
στήριγμα του καπό.
για να φθάσετε τ
ους διάφορους λαμπτήρες,
περνάτε το χέρι σας πίσω από το φωτιστικό σώμα.
Αν χρειαστεί, μπορείτε να αφαιρέσετε το φωτιστικό
σώμα:
- Ανάλογα με τη χώρα στην οποία πωλείται το αυτοκίνητο, αφαιρείτε το προστατευτικό
αφρολέξ μεγάλου ψύχους σύροντάς το
πλευρικά προς τα έξω.
- Αποσυνδέετε την ηλεκτρική φίσα αφαιρώντας τον δαχτύλιο ασφάλισής της.
- Αφαιρείτε τις δύο βίδες στήριξης τ ου
φωτιστικού σώματος.
- Μετατοπίζετε το φωτιστικό σώμα προς το κέντρο του οχήματος για να το βγάλετε από
τους οδηγούς του.
ςτην αριστερή πλευρά, προσέχετε τ ο
στήριγμα του καπό.
Καμένος λαμπτήρας

165
Jumper_el_Chap08_Aide-Rapide_ed01-2016
όι λαμπτήρες αλογόνου πρέπει
να αλλ άζονται αφού σβήσετε τον
προβολέα για μερικά λεπτά (κίνδυνος
σοβαρού εγκαύματος). Μην πιάνετε
απευθείας το λαμπτήρα με τα δάχτυλα, αλλά
χρησιμοποιήστε ένα πανί χωρίς χνούδι.
Μετά την ολοκλήρωση κάθε εργασίας,
ελέγχετε αν λειτουργούν σωστά τα φώτα.
5 - Προβολείς ομίχλης
Τύπος Ε, H11 - 55 W
-
ς
τρίβετε τέρμα τ

ον τροχό προς τα μέσα.
-

Αφαιρείτε τ

ο μπουλόνι, που βρίσκεται
στο θόλο του τροχού.
-

Βγάζετε τ

ο προστατευτικό εξάρτημα.
Φώτα ημέρας με φωτοδιόδους LED
Αυτές οι φωτοδίοδοι (LED) χρησιμοποιούνται
ταυτόχρονα ως φώτα ημέρας και ως φώτα
θέσης.
Αν το αυτοκίνητό σας διαθέτει φώτα ημέρας
με φωτοδιόδους LED, απευθυνθείτε στο
δίκτυο της CITROËN. 4 - Φώτα θέσης/ημέρας
Τύπος A, W21/ 5W - 21W και 5 W
-

Αφαιρείτε τ

ο κάλυμμα τραβώντας το
έλασμα από καουτσούκ.
-
γ
υρίζετε το ντουί κατά ένα τέτατρτο
στροφής, αριστερόστροφα.
-

Αλλ

άζετε τον λαμπτήρα.
-

Αφαιρείτε την πόρ
πη στήριξης και
αποσυνδέετε την ηλεκτρική φίσα.
-
γ υρίζετε και αφαιρείτε το ντουί.
-

Αλλ
άζετε τον λαμπτήρα προσέχοντας
να συμπέσει το μεταλλικό μέρος με τις
υποδοχές που υπάρχουν στο φωτιστικό
σώμα.
ΑΜΕςη ΒόηΘΕΙΑ
8
Καμένος λαμπτήρας

166
Jumper_el_Chap08_Aide-Rapide_ed01-2016

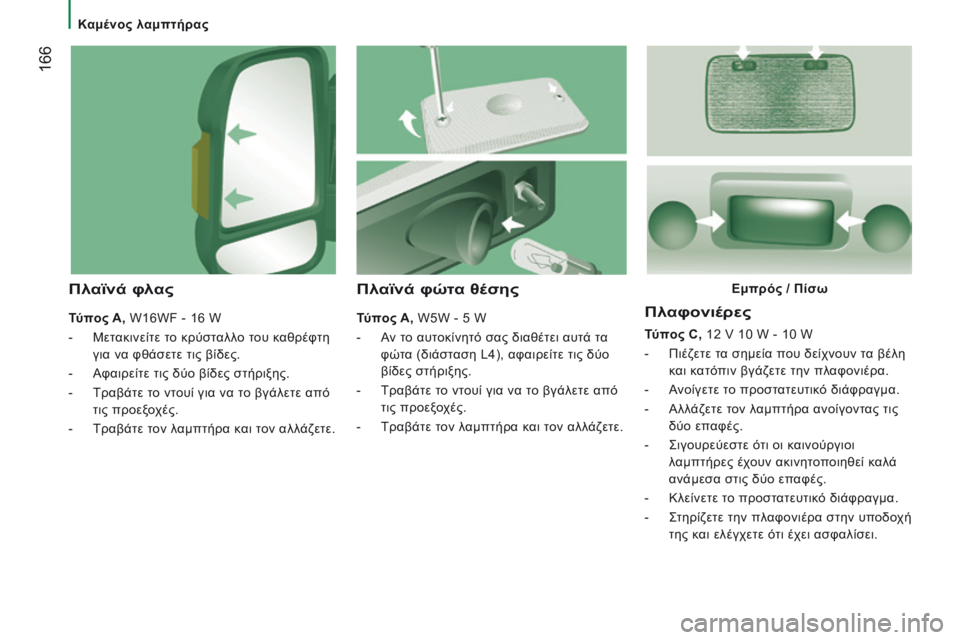

Πλαφονιέρες
Τύπος C, 12 V 10 W - 10 W
-
Πιέζετε τ
α σημεία που δείχνουν τα βέλη
και κατόπιν βγάζετε την πλαφονιέρα.
-

Α
νοίγετε το προστατευτικό διάφραγμα.
-

Αλλ
άζετε τον λαμπτήρα ανοίγοντας τις
δύο επαφές.
-
ς ιγουρεύεστε ότι οι καινούργιοι
λαμπτήρες έχουν ακινητοποιηθεί καλά
ανάμεσα στις δύο επαφές.
-

Κλείνετε τ
ο προστατευτικό διάφραγμα.
-
ς
τηρίζετε την πλ
αφονιέρα στην υποδοχή
της και ελέγχετε ότι έχει ασφαλίσει.
Πλαϊνά φώτα θέσης
Τύπος A, W5W - 5 W
-

Α
ν το αυτοκίνητό σας διαθέτει αυτά τα
φώτα (διάσταση L4), αφαιρείτε τις δύο
βίδες στήριξης.
-

Τραβάτε τ
ο ντουί για να το βγάλετε από
τις προεξοχές.
-

Τραβάτε τ
ον λαμπτήρα και τον αλλάζετε.
Πλαϊνά φλας
Τύπος A, W16WF - 16 W
-
Μετ
ακινείτε το κρύσταλλο του καθρέφτη
για να φθάσετε τις βίδες.
-

Αφαιρείτε τις δύο βίδες στήριξης.
-


Τραβάτε τ
ο ντουί για να το βγάλετε από
τις προεξοχές.
-

Τραβάτε τ
ον λαμπτήρα και τον αλλάζετε. Εμπρός / Πίσω
