LED-udutulede
vahetamine
Külgmiste dubleerivate
suunatulede vahetamine
F Lükake kruvikeeraja tule keskosa poole
t
ule ja esiklaasi allosa kohalt.
F
Av

age tuli kruvikeeraja abil ja eemaldage
tuli.
F
Võ

tke lambi ühendusjuhe lahti.
F
Vah

etage moodul välja.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Selle mooduli saate CITROËN
esindusest või kvalifitseeritud töökojast.
LED päevatulede vahetamine
Dioodtulede vahetamiseks pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.
Dioodtulede vahetamiseks pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.
Praktiline informatsioon

DS3_et_Chap08_info-pratiques_ed02-2015
1. Pidurituled / gabariittuled (P21/5W).
2. Ga bariittuled (P5W).
3.
Su

unatuled (PY21W kollane)
4.
Va

sak udutuli (PR21W punane)

Par

em tagurdustuli (P21W).

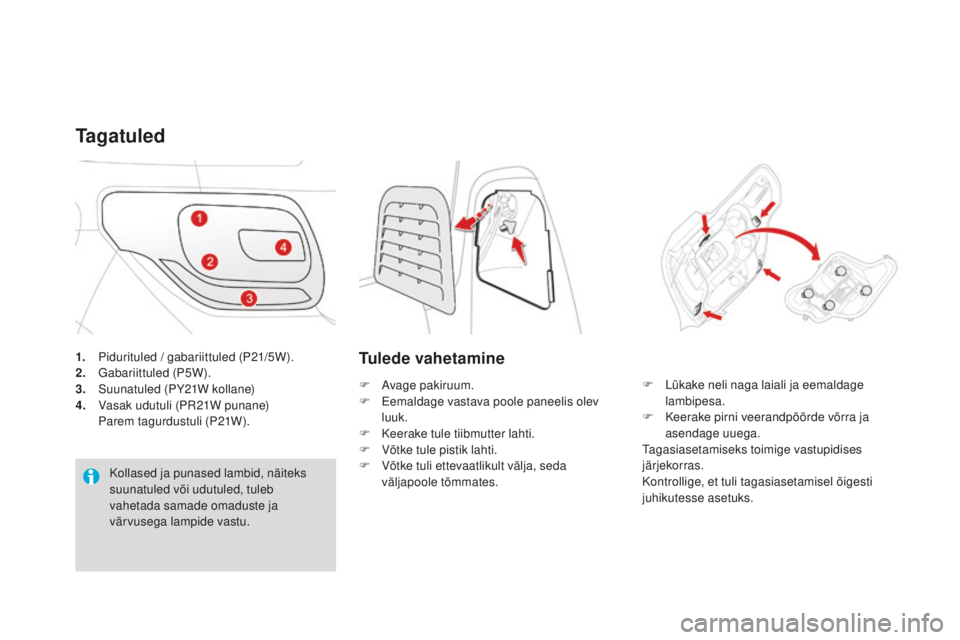

Ta g a t u l e d
Kollased ja punased lambid, näiteks
suunatuled või udutuled, tuleb
vahetada samade omaduste ja
värvusega lampide vastu.
Tulede vahetamine
F Avage pakiruum.
F Ee maldage vastava poole paneelis olev
luuk.
F
Ke

erake tule tiibmutter lahti.
F
Võ

tke tule pistik lahti.
F
Võ

tke tuli ettevaatlikult välja, seda
väljapoole tõmmates. F Lü
kake neli naga laiali ja eemaldage
lambipesa.
F
Ke

erake pirni veerandpöörde võrra ja
asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kontrollige, et tuli tagasiasetamisel õigesti
juhikutesse asetuks.

217
DS3_et_Chap08_info-pratiques_ed02-2015
Suunatulede (4) ja udutulede või
tagurdustulede (5) vahetamine
F Keerake pirni veerandpöörde võrra ja
asendage uuega.
LED gabariittulede ja
piduritulede vahetamine (diood)
Seda tüüpi dioodtulede vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.
3D tagatuled
Juurdepääs pirnidele
F Avage pakiruum.
F Ee maldage vastava poole paneelis olev
luuk.
F
Ke

erake tule tiibmutter lahti.
F
Võ

tke tule pistik lahti.
F
Võ

tke tuli ettevaatlikult välja, seda
väljapoole tõmmates.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kontrollige, et tuli tagasiasetamisel õigesti
juhikutesse asetuks.
1.
LED

3D gabariittuled (diood).
2. LED
pidurituled / gabariittuled (diood).
3. LED
külgmised gabariittuled (diood).
4.
Su

unatuled (PY21W kollane).
5.
Va

sak udutuli (H21W punane).
Par

em tagurdustuli (H21W).
Kollased ja punased lambid, näiteks
suunatuled või udutuled, tuleb
vahetada samade omaduste ja
värvusega lampide vastu.
Praktiline informatsioon

DS3_et_Chap08_info-pratiques_ed02-2015
Lisapiduritule vahetamine
(4 pirni W5W)
F Avage pakiruum.
F Ee maldage kaks paneelis asuvat katet A .
F
Lü

kake tule korpust, kasutades
kruvikeerajaid kangina, et tuld välja võtta.
F
Võ

tke lahti tule pistik ja vajadusel
tuledepesuri voolik.
F
Ke

erake läbipõlenud pirni poolset
lambipesa veerandpöörde võrra.
F
Võ

tke pirn välja ja asendage uuega.
Tagasiasetamisel toimige vastupidises
järjekorras.
Lisapiduritule vahetamine (LED)
Seda tüüpi valgusdioodidega tulesid
laske vahetada CITROËN esinduses või
kvalifitseeritud töökojas.
Numbrimärgi tule pirni
vahetamine (LED)
LED tule pirni vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.

219
DS3_et_Chap08_info-pratiques_ed02-2015
Salongi valgustus
Laetuli (1 / W5W)
Ligipääsuks pirnile eemaldage laetule 1 kate,
tõ mmates selle kitsaotsalise kruvikeerajaga
lüliti juures asuvatest klambritest lahti.
Kohtvalgustid (2 / W5W)
Ligipääsuks pirnile eemaldage laetule kate 1 .
Vajadusel eemaldage lugemistule 2 ko rpus.
Pagasiruumi valgustid (W5W)
Võtke tulekorpus klambritest lahti, surudes
soklile tagaküljelt.
Ukseläve ja keskmise panipaiga
valgustid (W5W)
Pirni juurde pääsemiseks võtke valgusti lahti.
Kindalaeka valgustid (W5W)
Pirni juurde pääsemiseks võtke valgusti lahti.
Praktiline informatsioon

DS3_et_Chap08_info-pratiques_ed02-2015
Kaitsme vahetamine
Elektriliste lisaseadmete
paigaldamine
Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda CITROËN esindusse
või kvalifitseeritud töökotta.
CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete
ega soovitata CITROËN poolt;
sama kehtib lubatud lisaseadmete
valest (eeskirjadele mittevastavast)
paigaldamisest tekkinud rikete korral,
eriti, kui seadmete voolutarbimine
kokku ületab 10
mil
liamprit.
Kaitsmete eemaldamise näpitsad ja
vahetuskaitsmete asukohad on armatuurlaua
kaitsmekarbi kaane küljes.
Juurdepääsuks :
F
võ

tke kaas lahti, seda küljelt tõmmates,
F
ee

maldage kaas täielikult,
F
ee

maldage näpitsad.
Juurdepääs tööriistadele
Enne kaitsme vahetamist tuleb kindlaks teha ja
kõrvaldada kaitsme läbipõlemise põhjus.
F
Le
idke läbipõlenud kaitse.
Kaitsme vahetamine
õige V ale
F
Ka

itsme eemaldamiseks kasutage
spetsiaalseid näpitsaid.
F
As

endage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega.
F
Ko

ntrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses.

221
DS3_et_Chap08_info-pratiques_ed02-2015
Armatuurlauas asuv
kaitsmekarp
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
Juurdepääs kaitsmetele
F vt. ptk. "Juurepääs tööriistadele".
Kaitsmete tabel
Kaitsme N°Voolutugevus Kaitstav vooluring
FH36 5
AH

aagise juhtplokk.
FH37 -Vaba.
FH38 20
AH

i-Fi võimendi.
FH39 20
AI

stmesoojendus.
FH40 40
AH

aagise juhtplokk.
Kaitsme N° Voolutugevus Kaitstav vooluring
F1 15
AT

agaklaasipuhasti.
F2 -Vaba.
F3 5
AT

urvapatjade ja pürotehniliste eelpingutite arvuti.
F4 10
AK

liimaseade, sidurilüliti, isetumenev tahavaatepeegel,
tahmaosakeste filtri pump (diisel), diagnostikapistikupesa,
õhuhulga andur (diisel).
F5 30
AA

knatõstukite lülituspaneel, kaasreisija aknatõstuki nupp,
esiakende tõstukite mootor.
F6 30
AJ

uhi aknatõstuki mootor.
F7 5
AL

aetuli, kindalaeka tuli.
Praktiline informatsioon

DS3_et_Chap08_info-pratiques_ed02-2015
Kaitsme N°Voolutugevus Kaitstav vooluring
F8 20
AM

ultifunktsionaalne ekraan, autoraadio, navigatsioon, alarmi
arvuti, alarmi sireen.
F9 30
A1

2
V
pistikupesa, välise navigatsiooniseadme toide.
F10 15
AN

upud roolil.
F11 15
AV

argusvastane kaitse, diagnostikapesa, automaatkäigukasti
arvuti.
F12 15
AV

ihma-/valgusandur, haagise juhtplokk.
F13 5
APe

amine pidurilüliti, mootori juhtplokk.
F14 15
AP

arkimisabi arvuti, turvapadja arvuti, näidikuplokk,
automaatkliimaseade, USB Box, Hi-Fi võimendi.
F15 30
AL

ukustus.
F16 -Vaba.
F17 40
AJ

ää eemaldamine tagaklaasile ja küljepeeglitelt.
SH -Shunt PARC.
