F Sollevare il coperchio B, con un cacciavite
protetto da un panno.
F

A
llentare il dado di fissaggio C finché la
testa del dado tocca il rivestimento. F
ri muovere le mollette trattenendo il
paraurti, con un cacciavite.
F

S
ollevare lentamente il paraurti.
Per sostituire una lampada difettosa, occorre
smontare il gruppo ottico.
Per smontare il gruppo ottico:
F

A

prire il cofano motore.
F

P

remere la linguetta A per liberare il
connettore.

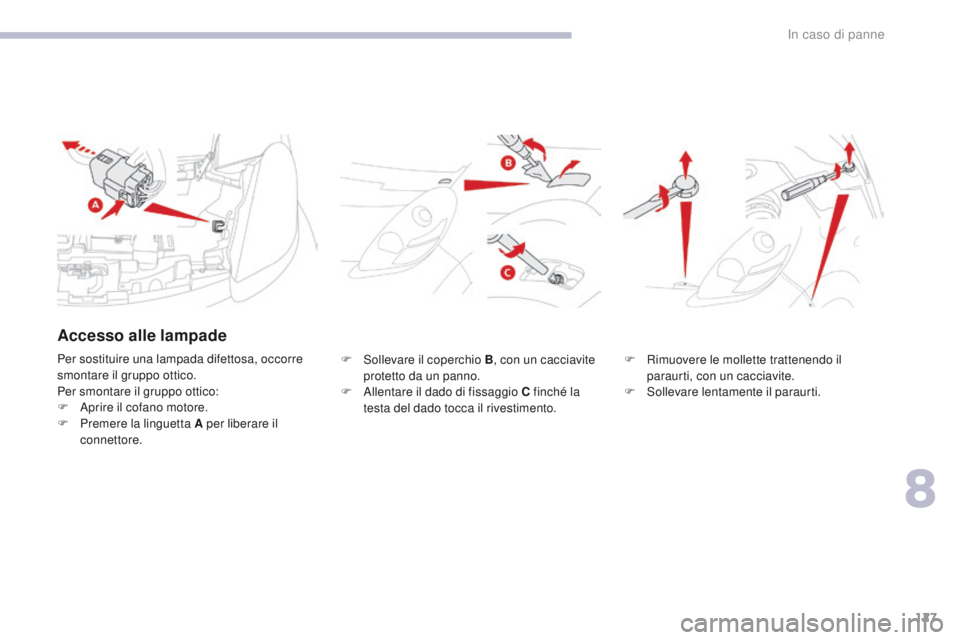

Accesso alle lampade
8
in caso di panne

128
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016

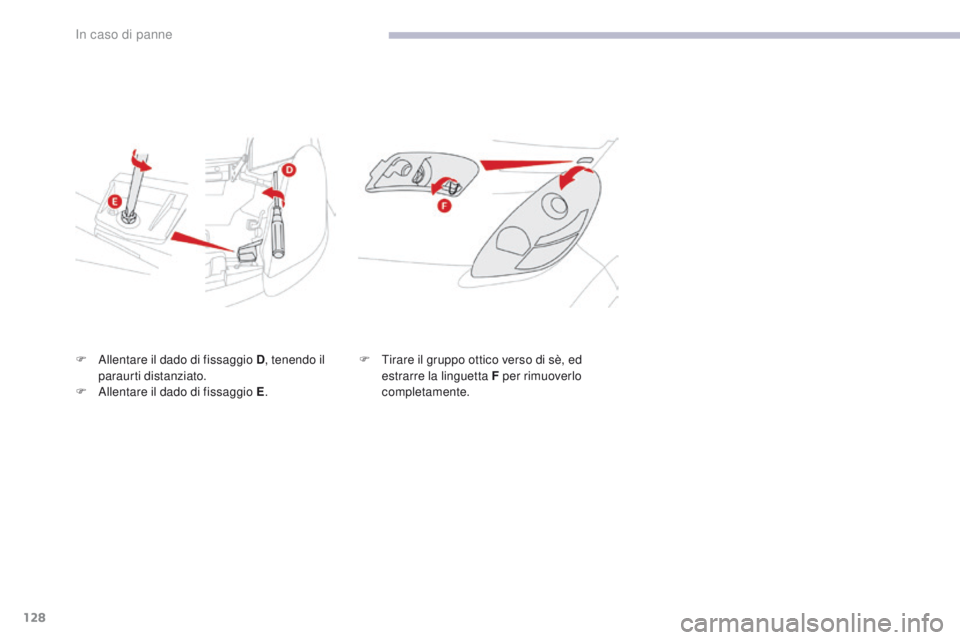

F Allentare il dado di fissaggio D, tenendo il
paraurti distanziato.
F

A
llentare il dado di fissaggio E .F
ti rare il gruppo ottico verso di sè, ed
estrarre la linguetta F per rimuoverlo
completamente.
in caso di panne

129
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016
Sostituzione delle lampadine
delle luci di posizione
F ruotare il portalampada verso sinistra e rimuoverlo.
F
r
im
uovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle lampadine dei
fari abbaglianti
F ruotare il porta lampada verso sinistra e rimuoverlo.
F

P
remere la linguetta e rimuovere la
lampadina.
F

S
ostituire la lampadina.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.

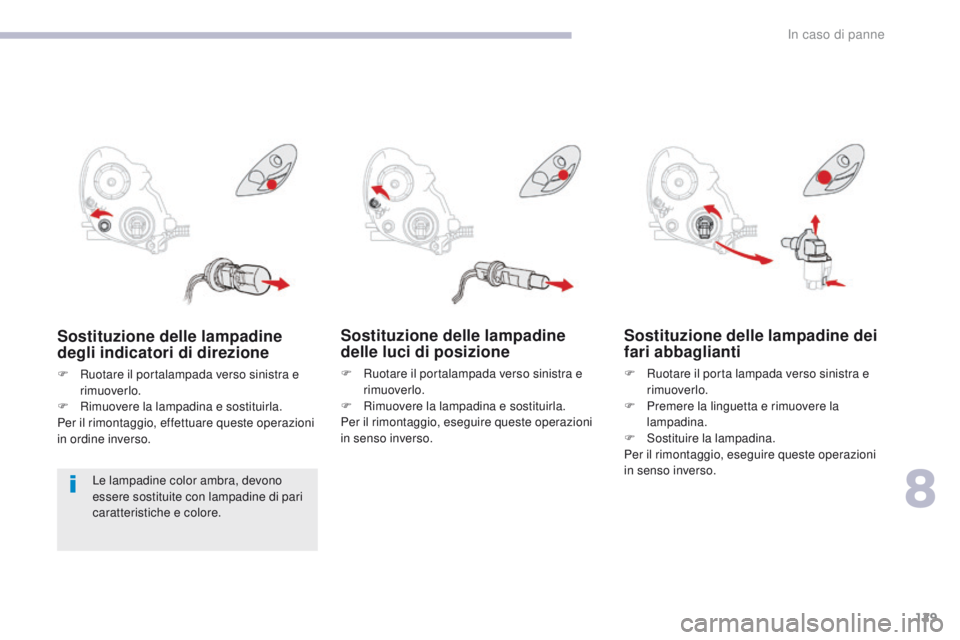

Sostituzione delle lampadine
degli indicatori di direzione
F ruotare il portalampada verso sinistra e rimuoverlo.
F
r
im
uovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in ordine inverso.
Le lampadine color ambra, devono
essere sostituite con lampadine di pari
caratteristiche e colore.
8
in caso di panne

130
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016
Sostituzione delle lampadine dei
fari anabbaglianti (3)
F ruotare il portalampada verso sinistra e rimuoverlo.
F
r
im
uovere la lampadina premendo la
linguetta.
F

S
ostituire la lampadina.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

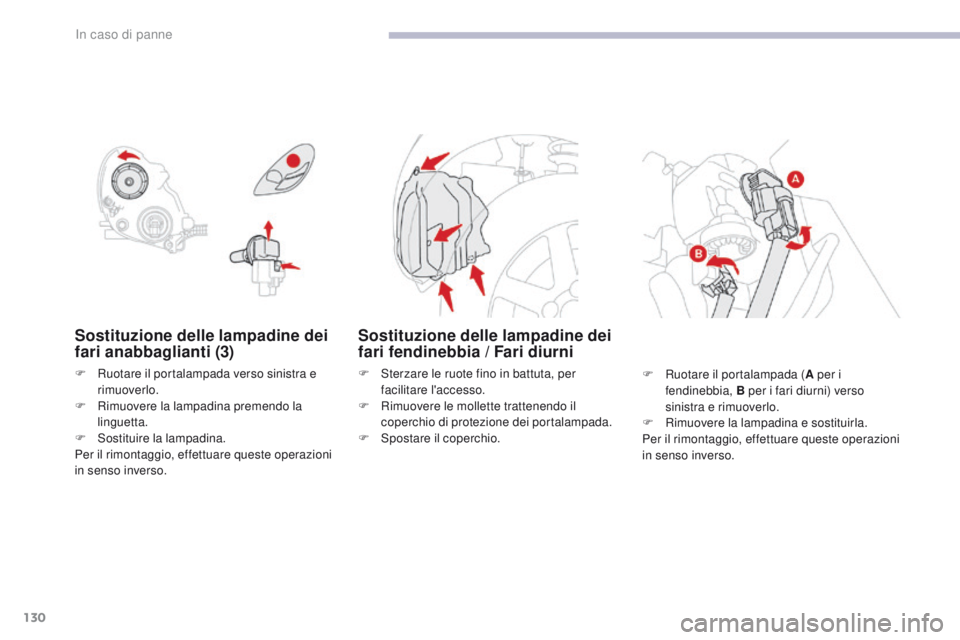

Sostituzione delle lampadine dei
fari fendinebbia / Fari diurni
F Sterzare le ruote fino in battuta, per facilitare l'accesso.
F
r
i
muovere le mollette trattenendo il
coperchio di protezione dei portalampada.
F

Sp
ostare il coperchio. F
ru otare il portalampada (A per i
fendinebbia, B per i fari diurni) verso
sinistra e rimuoverlo.
F
r
im
uovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
in caso di panne

131
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016
1. Luci di stop / Luci di posizione (21 W / 15 W o diodi).
2.
I

ndicatori di direzione (W Y21W - 21 W).
3.
L

uci di retromarcia (W21W - 21 W).
Fanali posteriori
Le lampadine color ambra, come quelle
degli indicatori di direzione, devono
essere sostituite con lampadine di
caratteristiche e colore identici.
in a

lcune condizioni climatiche (bassa
temperatura, umidità), potrebbe
formarsi un leggero strato di condensa
sulla super ficie interna del vetro dei
fari anteriori e dei fanali posteriori,
che sparisce alcuni minuti dopo
l’accensione degli stessi.

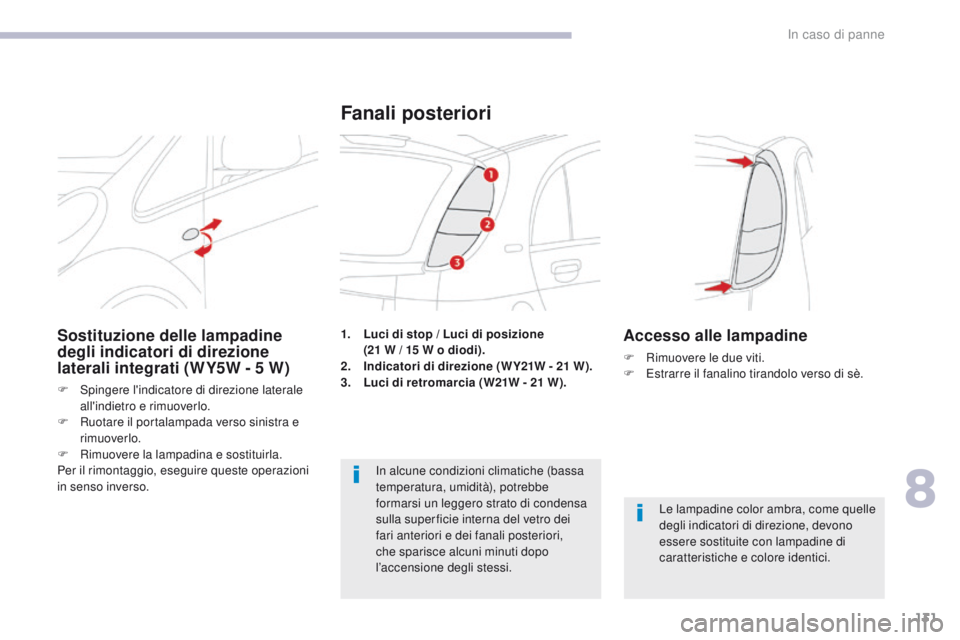

Sostituzione delle lampadine
degli indicatori di direzione
laterali integrati (WY5W - 5 W)
F Spingere l'indicatore di direzione laterale all'indietro e rimuoverlo.
F
r
u
otare il portalampada verso sinistra e
rimuoverlo.
F
r
im
uovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Accesso alle lampadine
F rimuovere le due viti.
F E strarre il fanalino tirandolo verso di sè.
8
in caso di panne

132
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016

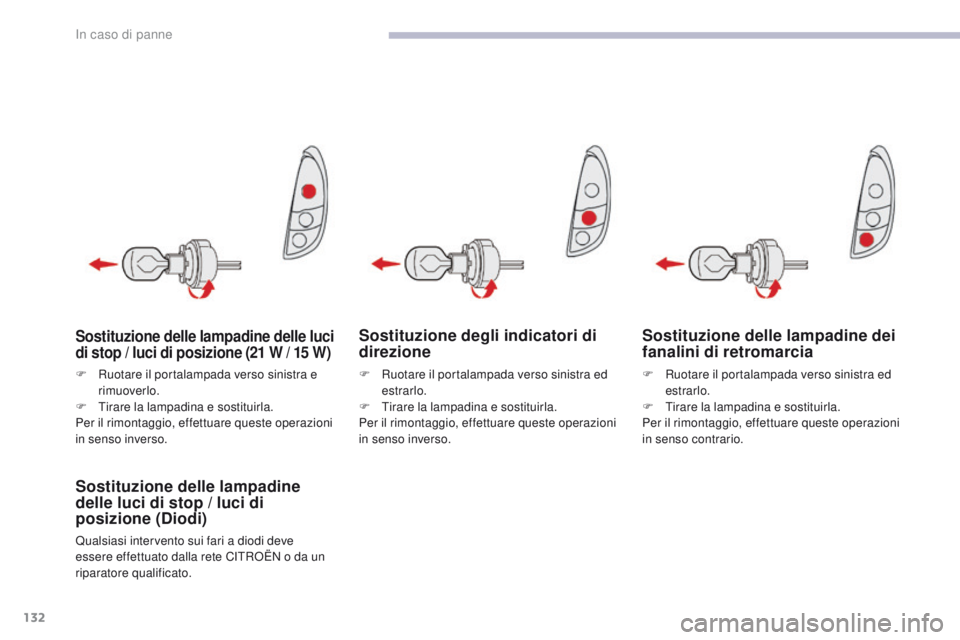

Sostituzione degli indicatori di
direzione
Sostituzione delle lampadine
delle luci di stop / luci di
posizione (Diodi)
Qualsiasi intervento sui fari a diodi deve
essere effettuato dalla rete Ci troën o da un
riparatore qualificato.
Sostituzione delle lampadine dei
fanalini di retromarciaSostituzione delle lampadine delle luci
di stop / luci di posizione (21 W / 15 W)
F ruotare il portalampada verso sinistra e
rimuoverlo.
F
t
ir
are la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso. F
ru otare il portalampada verso sinistra ed
estrarlo.
F
t
ir
are la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso. F
ru otare il portalampada verso sinistra ed
estrarlo.
F
t
ir
are la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.
in caso di panne

133
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016

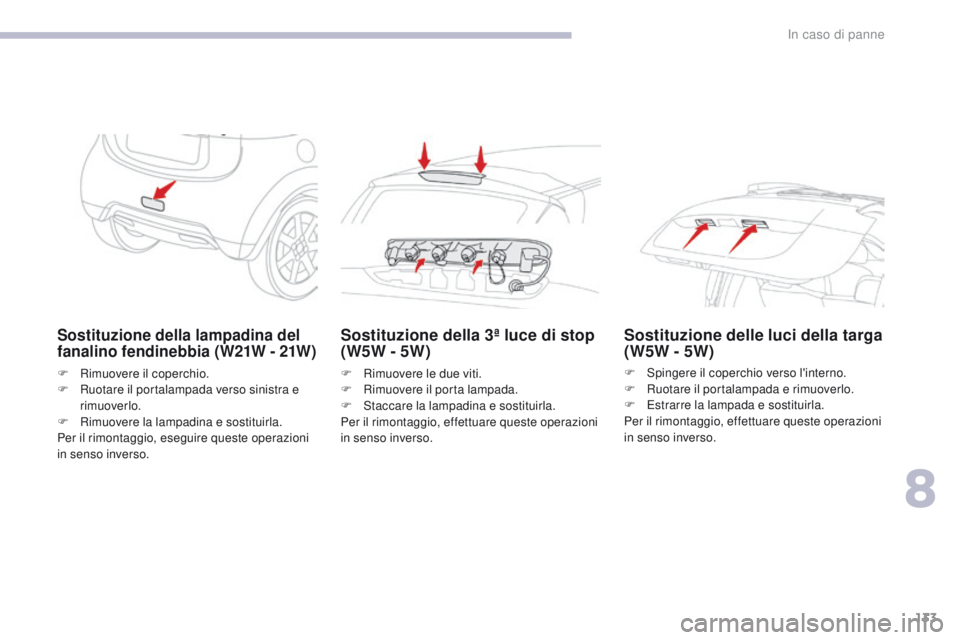

Sostituzione della lampadina del
fanalino fendinebbia (W21W - 21W)
F rimuovere il coperchio.
F ru otare il portalampada verso sinistra e
rimuoverlo.
F
r
im
uovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione della 3ª luce di stop
(W5W - 5W)
F rimuovere le due viti.
F rim uovere il porta lampada.
F

S
taccare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione delle luci della targa
(W5W - 5W)
F Spingere il coperchio verso l'interno.
F ru otare il portalampada e rimuoverlo.
F

E
strarre la lampada e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
8
in caso di panne

134
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016

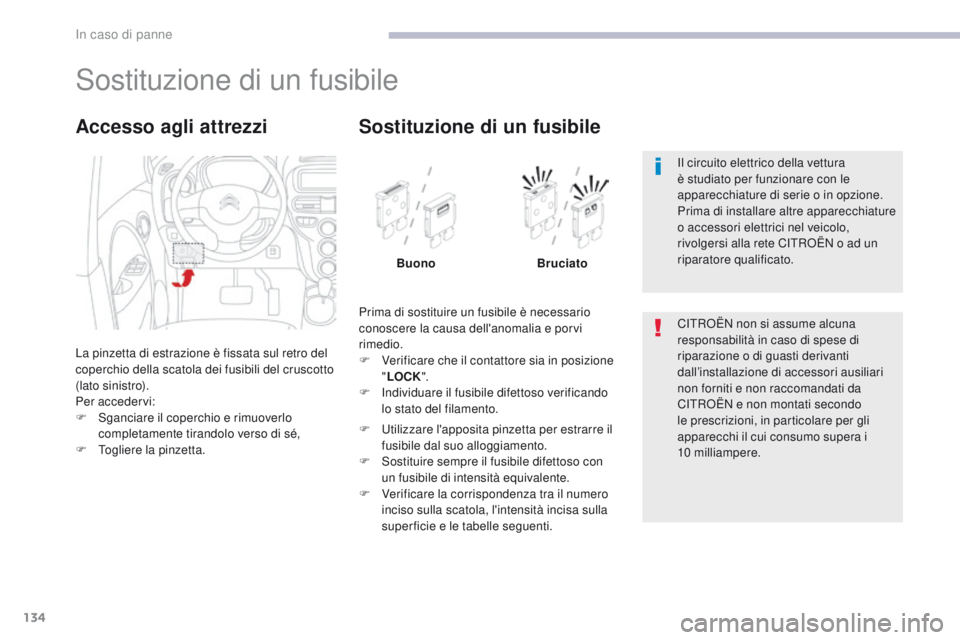

Sostituzione di un fusibile
La pinzetta di estrazione è fissata sul retro del
coperchio della scatola dei fusibili del cruscotto
(lato sinistro).
Per accedervi:
F
S
ganciare il coperchio e rimuoverlo
completamente tirandolo verso di sé,
F
t
o
gliere la pinzetta.
Accesso agli attrezzi
Prima di sostituire un fusibile è necessario
conoscere la causa dell'anomalia e porvi
rimedio.
F
V
erificare che il contattore sia in posizione
" LOCK ".
F
i ndividuare il fusibile difettoso verificando
lo stato del filamento.
Sostituzione di un fusibile
Buono Bruciato
F

U

tilizzare l'apposita pinzetta per estrarre il
fusibile dal suo alloggiamento.
F

S

ostituire sempre il fusibile difettoso con
un fusibile di intensità equivalente.
F

V

erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
super ficie e le tabelle seguenti. C
i

troën non si assume alcuna
responsabilità in caso di spese di
riparazione o di guasti derivanti
dall’installazione di accessori ausiliari
non forniti e non raccomandati da
C
i

troën e non montati secondo
le prescrizioni, in particolare per gli
apparecchi il cui consumo supera i
10


milliampere.
il c
ircuito elettrico della vettura
è studiato per funzionare con le
apparecchiature di serie o in opzione.
Prima di installare altre apparecchiature
o accessori elettrici nel veicolo,
rivolgersi alla rete C
i
troën o ad un
riparatore qualificato.
