2017 CITROEN C-ZERO Libretti Di Uso E manutenzione (in Italian)

135
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016
Fusibili nel cruscotto
La scatola dei fusibili è situata nella parte
inferiore del cruscotto (lato sinistro).Fusibile N°
Intensità Funzioni
1 7, 5 ALuci di posizione anteriore e posteriore sinistra.
2 15 APresa accessori.
3 -
no
n utilizzato.
4 7, 5 AMotorino d'avviamento.
5 20 ASistema audio.
6 -
no
n utilizzato.
7 7, 5 AEquipaggiamenti di bordo, luci di posizione anteriore e posteriore destra.
87, 5 Are trovisori esterni elettrici.
9 7, 5 ASupervisore.
10 7, 5 AAria condizionata.
11 10 AFanalino fendinebbia posteriore.
12 15 ABloccaggio delle porte.
13 10 A Plafoniera.
8
in caso di panne

136
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016

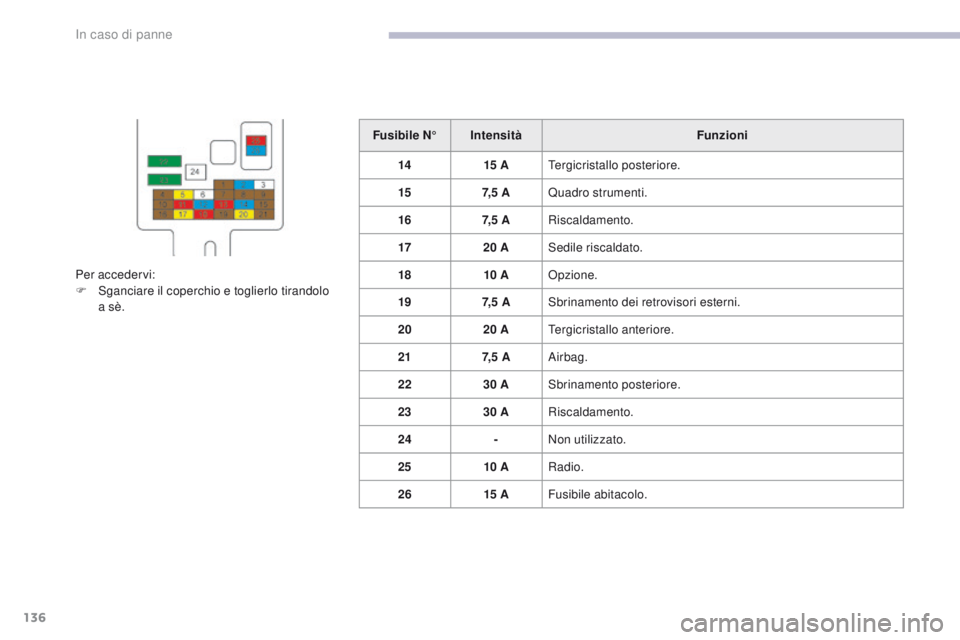

Fusibile N°Intensità Funzioni
14 15 A
ter

gicristallo posteriore.
15 7, 5 A Quadro strumenti.
16 7, 5 A
ri

scaldamento.
17 20 ASedile riscaldato.
18 10 A
op

zione.
19 7, 5 ASbrinamento dei retrovisori esterni.
20 20 A
te

rgicristallo anteriore.
21 7, 5 AAirbag.
22 30 ASbrinamento posteriore.
23 30 A
ri

scaldamento.
24 -
no

n utilizzato.
25 10 A
ra

dio.
26 15 AFusibile abitacolo.
Per accedervi:
F

S

ganciare il coperchio e toglierlo tirandolo
a sè.
in caso di panne

137
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016
Fusibile N°Intensità Funzioni
1 -
no

n utilizzato.
2 30 AFusibile interno.
3 40 AMotore elettrico.
4 40 AVentilatore del radiatore.
5 40 AAlzacristalli elettrici.
6 30 APompa del vuoto.
7 15 ACalcolatore della batteria principale.
8 15 A
te

rza luce di stop.
9 15 AFari fendinebbia anteriori.
10 15 APompa dell'acqua.

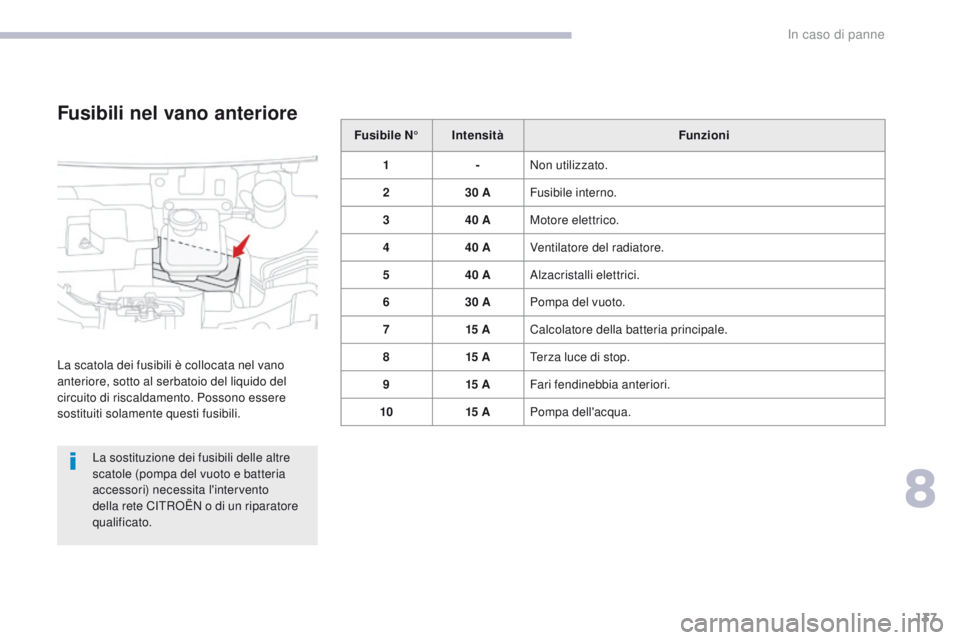

Fusibili nel vano anteriore
La scatola dei fusibili è collocata nel vano
anteriore, sotto al serbatoio del liquido del
circuito di riscaldamento. Possono essere
sostituiti solamente questi fusibili.
La sostituzione dei fusibili delle altre
scatole (pompa del vuoto e batteria
accessori) necessita l'intervento
della rete C
i

troën o di un riparatore
qualificato.
8
in caso di panne

138
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016

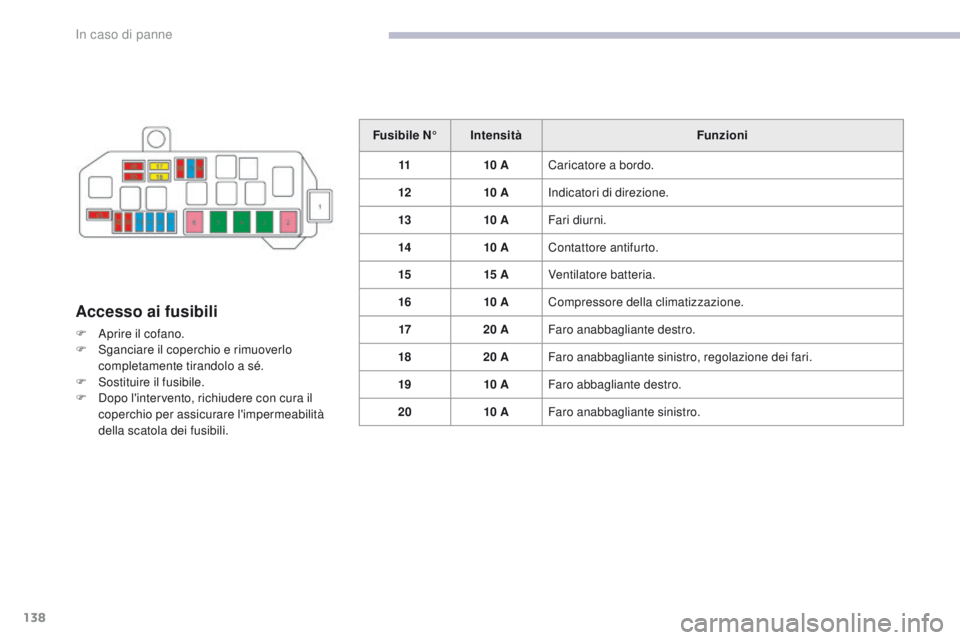

Accesso ai fusibili
F Aprire il cofano.
F S ganciare il coperchio e rimuoverlo
completamente tirandolo a sé.
F

S
ostituire il fusibile.
F

D
opo l'intervento, richiudere con cura il
coperchio per assicurare l'impermeabilità
della scatola dei fusibili. Fusibile N°
Intensità Funzioni
11 10 ACaricatore a bordo.
12 10 A
in
dicatori di direzione.
13 10 AFari diurni.
14 10 AContattore antifurto.
15 15 AVentilatore batteria.
16 10 ACompressore della climatizzazione.
17 20 AFaro anabbagliante destro.
18 20 AFaro anabbagliante sinistro, regolazione dei fari.
19 10 AFaro abbagliante destro.
20 10 AFaro anabbagliante sinistro.
in caso di panne

139
C-Zero_it_Chap08_en-cas-de-panne_ed01-2016

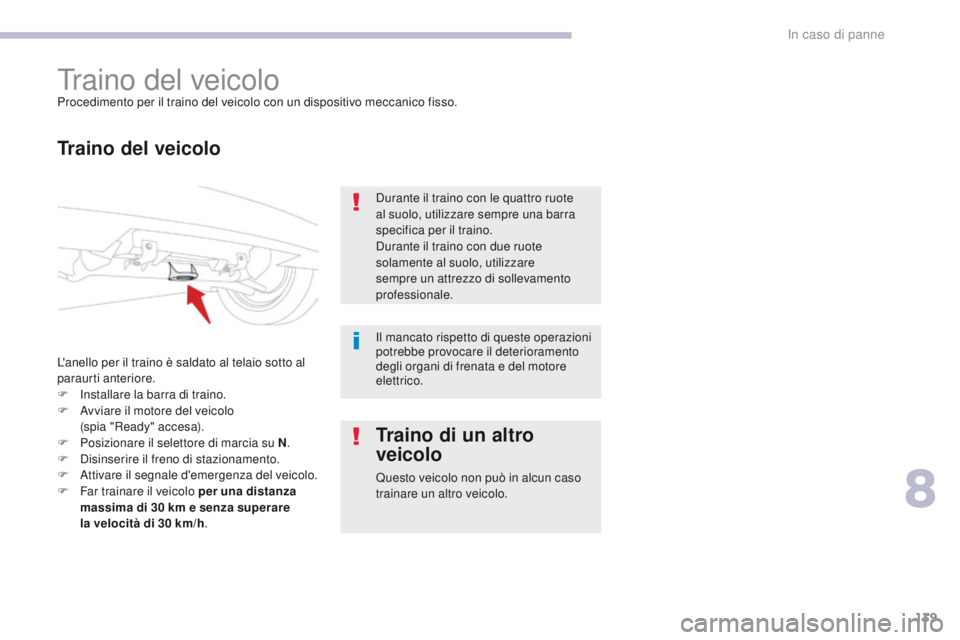

traino del veicoloProcedimento per il traino del veicolo con un dispositivo meccanico fisso.
Traino del veicolo
L'anello per il traino è saldato al telaio sotto al
paraurti anteriore.
F i
n
stallare la barra di traino.
F

A
vviare il motore del veicolo
(spia "
re

ady" accesa).
F

P
osizionare il selettore di marcia su N .
F

D
isinserire il freno di stazionamento.
F

A
ttivare il segnale d'emergenza del veicolo.
F

F
ar trainare il veicolo per una distanza
massima di 30
km e senza superare
la
velocità di 30 km/h. Durante il traino con le quattro ruote
al suolo, utilizzare sempre una barra
specifica per il traino.
Durante il traino con due ruote
solamente al suolo, utilizzare
sempre un attrezzo di sollevamento
professionale.
il m

ancato rispetto di queste operazioni
potrebbe provocare il deterioramento
degli organi di frenata e del motore
elettrico.
Traino di un altro
veicolo
Questo veicolo non può in alcun caso
trainare un altro veicolo.
8
in caso di panne

140
C-Zero_it_Chap09_caracteristiques-techniques_ed01-2016

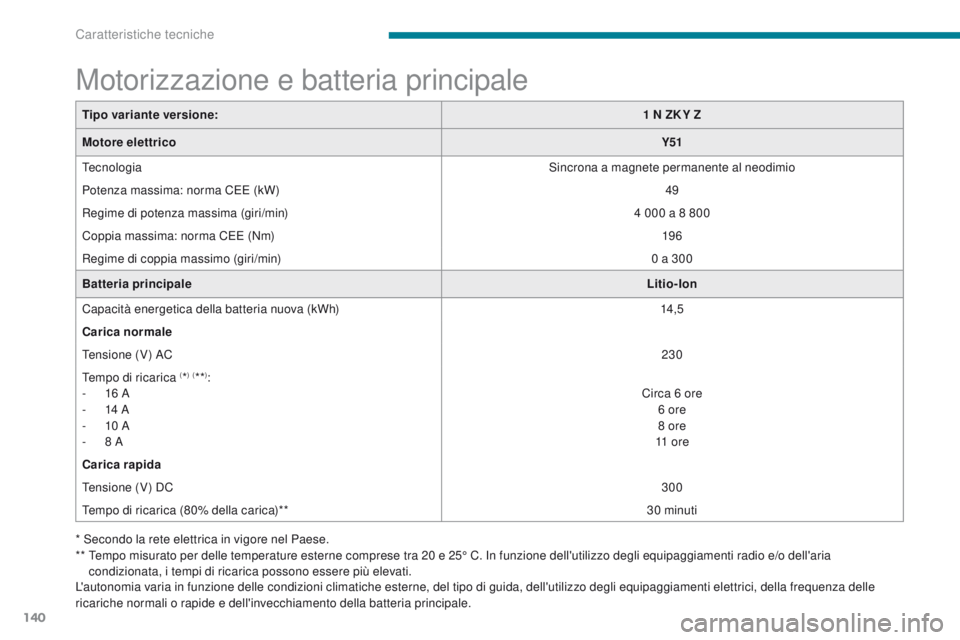

Motorizzazione e batteria principale
Tipo variante versione:1 N ZK Y Z
Motore elettrico Y51
tec

nologia Sincrona a magnete permanente al neodimio
Potenza massima: norma CEE (kW) 49
re

gime di potenza massima (giri/min) 4 000 a 8 800
Coppia massima: norma CEE (
nm

) 19 6
re

gime di coppia massimo (giri/min) 0 a 300
Batteria principale Litio-Ion
Capacità energetica della batteria nuova (kWh) 14,5
Carica normale
te

nsione (V) AC 230
te

mpo di ricarica
(*) (**):
-
1
6 A
-

1

4 A
-

1

0 A
-

8 A C

irca 6 ore
6 ore
8 ore
11 o r e
Carica rapida
te

nsione (V) DC 300
te

mpo di ricarica (80% della carica)** 30 minuti
L'autonomia varia in funzione delle condizioni climatiche esterne, del tipo di guida, dell'utilizzo degli equipaggiamenti elettrici, della frequenza delle
ricariche normali o rapide e dell'invecchiamento della batteria principale. * Secondo la rete elettrica in vigore nel Paese.
**
t
e

mpo misurato per delle temperature esterne comprese tra 20 e 25° C. i
n f
unzione dell'utilizzo degli equipaggiamenti radio e/o dell'aria
condizionata, i tempi di ricarica possono essere più elevati.
Caratteristiche tecniche

141
C-Zero_it_Chap09_caracteristiques-techniques_ed01-2016
Motore elettricoY51
Batteria principale Litio-Ion
Tipo variante versione: 1
N ZK Y Z
Massa a vuoto 1
065
Massa in ordine di marcia 1


140
Massa massima tecnicamente ammessa a pieno carico (M
tA

C)1
450
Massa massima consentita del treno (M
t

r
A
) 1
450
Carica massima ammessa sul tetto (compreso peso delle barre) 43
Il veicolo non può essere equipaggiato di gancio traino. Non può trainare un rimorchio.
Masse (in kg)
9
Caratteristiche tecniche

142
C-Zero_it_Chap09_caracteristiques-techniques_ed01-2016

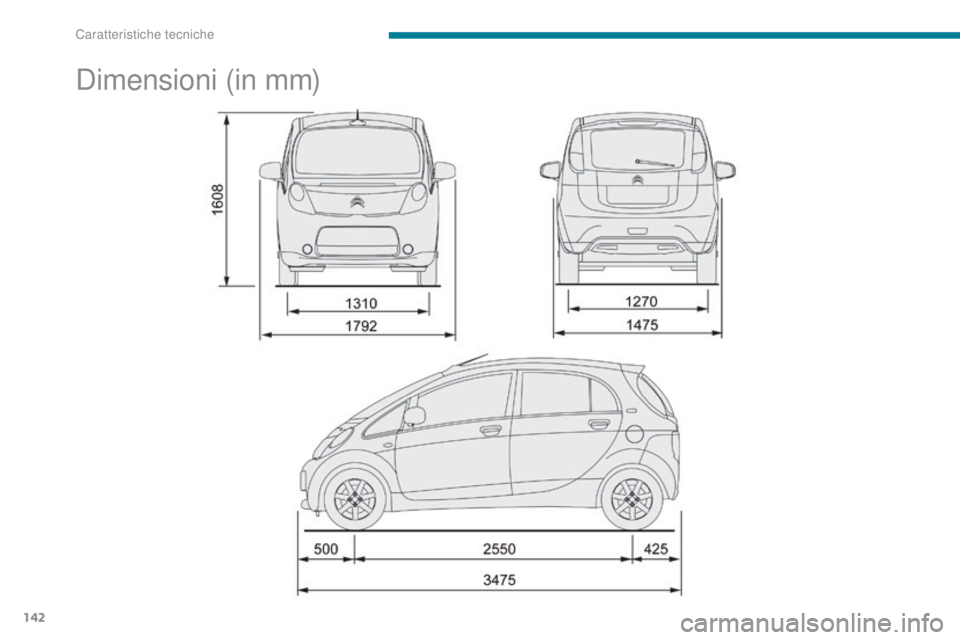

Dimensioni (in mm)
Caratteristiche tecniche
