2017 CITROEN C-ZERO Libretti Di Uso E manutenzione (in Italian)

63
C-Zero_it_Chap05_securite_ed01-2016

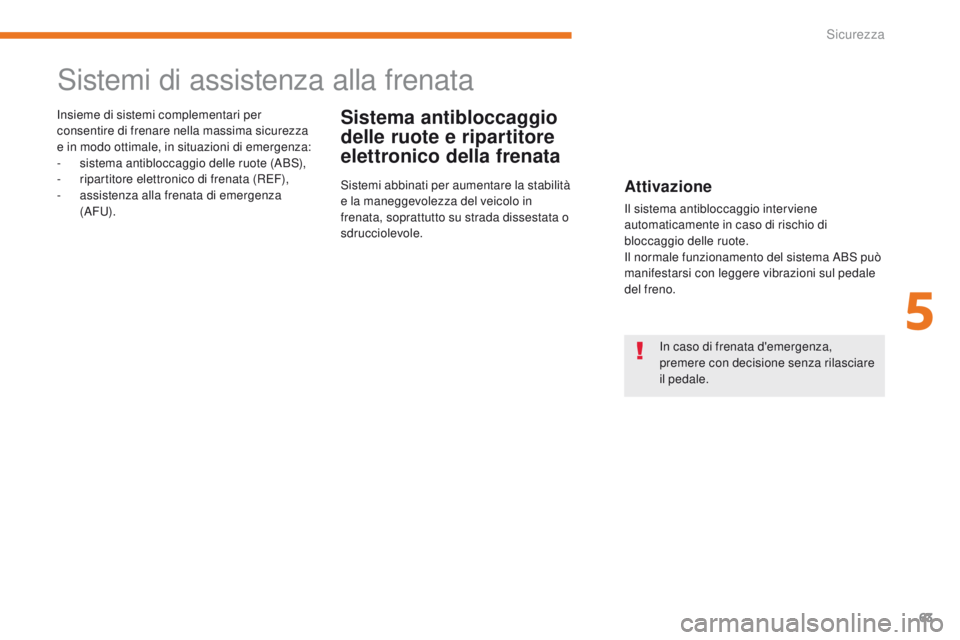

Sistemi di assistenza alla frenata
Sistema antibloccaggio
delle ruote e ripartitore
elettronico della frenatainsieme di sistemi complementari per
consentire di frenare nella massima sicurezza
e in modo ottimale, in situazioni di emergenza:
-
s
istema antibloccaggio delle ruote (ABS),
-
r

ipartitore elettronico di frenata (
rE
F),
-

a
ssistenza alla frenata di emergenza
(AFU).
in c

aso di frenata d'emergenza,
premere con decisione senza rilasciare
il pedale.
Attivazione
il sistema antibloccaggio interviene
a utomaticamente in caso di rischio di
bloccaggio delle ruote.
il n

ormale funzionamento del sistema ABS può
manifestarsi con leggere vibrazioni sul pedale
del freno.
Sistemi abbinati per aumentare la stabilità
e la maneggevolezza del veicolo in
frenata, soprattutto su strada dissestata o
sdrucciolevole.
5
Sicurezza

64
C-Zero_it_Chap05_securite_ed01-2016
Fermarsi immediatamente nelle migliori
condizioni di sicurezza possibili.
ri
volgersi alla rete C
i
troën o ad un
riparatore qualificato. Durante la guida
L'accensione di queste
due spie indica un
malfunzionamento del
ripartitore elettronico di
frenata, che può provocare una perdita del
controllo del veicolo in frenata.
Fermarsi immediatamente nelle migliori
condizioni di sicurezza possibili.
ri

volgersi alla rete C
i
troën o ad un
riparatore qualificato.
in c

aso di sostituzione delle ruote (pneumatici
e cerchi), controllare che siano conformi alle
prescrizioni del Costruttore.

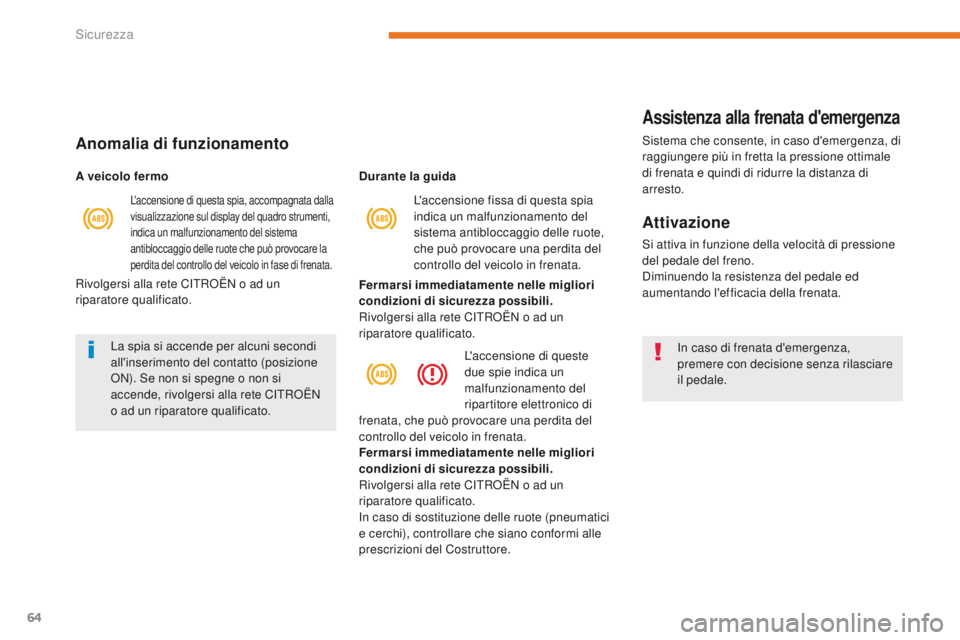

Assistenza alla frenata d'emergenza
Sistema che consente, in caso d'emergenza, di
raggiungere più in fretta la pressione ottimale
di frenata e quindi di ridurre la distanza di
arresto.
Attivazione
Si attiva in funzione della velocità di pressione
del pedale del freno.
Diminuendo la resistenza del pedale ed
aumentando l'efficacia della frenata.
in c

aso di frenata d'emergenza,
premere con decisione senza rilasciare
il pedale.
Anomalia di funzionamento
A veicolo fermo
La spia si accende per alcuni secondi
all'inserimento del contatto (posizione
o

n
)
. Se non si spegne o non si
accende, rivolgersi alla rete C
i

troën
o ad un riparatore qualificato.
L'accensione di questa spia, accompagnata dalla
visualizzazione sul display del quadro strumenti,
indica un malfunzionamento del sistema
antibloccaggio delle ruote che può provocare la
perdita del controllo del veicolo in fase di frenata.
rivolgersi alla rete Ci troën o ad un
riparatore qualificato. L'accensione fissa di questa spia
indica un malfunzionamento del
sistema antibloccaggio delle ruote,
che può provocare una perdita del
controllo del veicolo in frenata.
Sicurezza

65
C-Zero_it_Chap05_securite_ed01-2016
Antislittamento delle ruote
(ASR) e controllo dinamico
di stabilità (ESP)
Sistemi di controllo della traiettoria
Disattivazione
in condizioni eccezionali (avvio del veicolo
impantanato, immobilizzato nella neve, su
un terreno mobile, ecc.), può essere utile
disattivare i sistemi AS
r
e ESP per tornare ad
avere l'aderenza al suolo.
F

P
remere questo pulsante, situato in basso
rispetto al cruscotto (lato guidatore), fino
alla comparsa del simbolo corrispondente
sul quadro strumenti.
Attivazione
Questi sistemi si attivano automaticamente ad
ogni avviamento del motore del veicolo.
in p

resenza di difficoltà di aderenza al suolo o
di traiettoria, questi sistemi entrano in funzione. La visualizzazione di questo simbolo
indica la disattivazione dei sistemi
AS
r

ed ESP.
Riattivazione
Questi sistemi si riattivano automaticamente.
F P remere di nuovo il pulsante per riattivarli
manualmente.
Lo spegnimento del simbolo sul quadro strumenti
indica la riattivazione dei sistemi AS
r

e ESP.
L'antislittamento delle ruote ottimizza la
motricità, al fine di limitare lo slittamento delle
ruote agendo sui freni delle ruote motrici e sul
motore.
il

controllo dinamico della stabilità agisce sul
freno di una o più ruote e sul motore, per far
seguire al veicolo la traiettoria desiderata dal
guidatore, entro i limiti delle leggi della fisica.
il

funzionamento è segnalato dal
lampeggiamento di questa spia sul
quadro strumenti.
i

sistemi AS
r
/ ESP non devono
invogliare il guidatore a guidare a
velocità eccessivamente elevata.
il funzionamento di questi sistemi è garantito
purché si rispettino le raccomandazioni
del costruttore relativamente alle ruote
(pneumatici e cerchi), ai componenti
elettronici, nonché alle procedure di
montaggio e di intervento della rete C
i

troën
.
Dopo un urto, far verificare questi
sistemi dalla rete Citroën o da un
riparatore qualificato.
Anomalia di funzionamento
La visualizzazione di queste
spie sul quadro strumenti
indica un malfunzionamento
di questi sistemi.
rivolgersi alla rete Ci troën o ad un riparatore
qualificato per una verifica dei sistemi ASr / ESP.
Un pattinamento eccessivo delle ruote
rischia di danneggiare il differenziale
del veicolo.
5
Sicurezza

66
C-Zero_it_Chap05_securite_ed01-2016

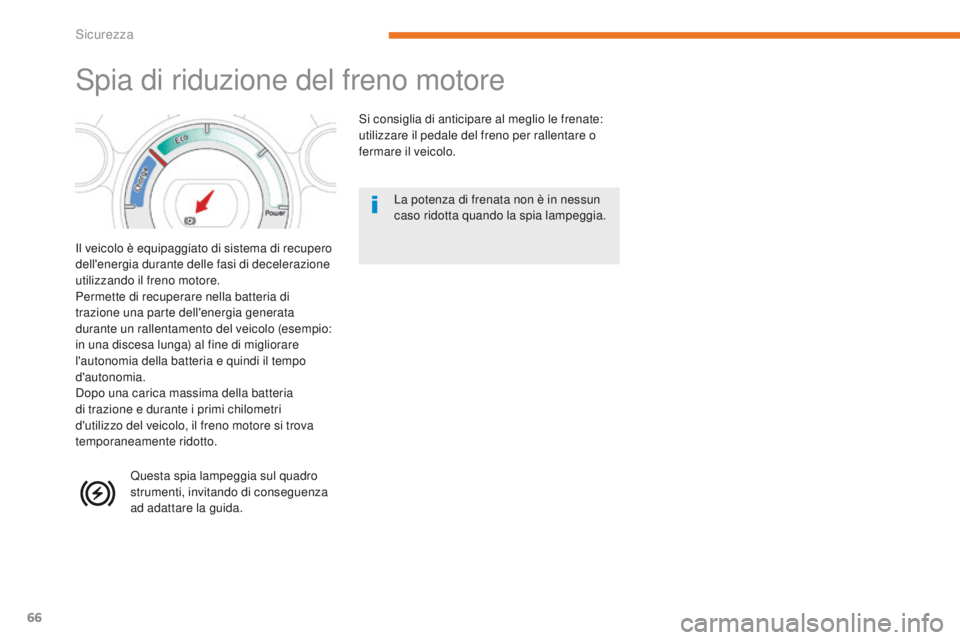

Spia di riduzione del freno motore
il veicolo è equipaggiato di sistema di recupero
dell'energia durante delle fasi di decelerazione
utilizzando il freno motore.
Permette di recuperare nella batteria di
trazione una parte dell'energia generata
durante un rallentamento del veicolo (esempio:
in una discesa lunga) al fine di migliorare
l'autonomia della batteria e quindi il tempo
d'autonomia.
Dopo una carica massima della batteria
di trazione e durante i primi chilometri
d'utilizzo del veicolo, il freno motore si trova
temporaneamente ridotto.Si consiglia di anticipare al meglio le frenate:
utilizzare il pedale del freno per rallentare o
fermare il veicolo.
Questa spia lampeggia sul quadro
strumenti, invitando di conseguenza
ad adattare la guida. La potenza di frenata non è in nessun
caso ridotta quando la spia lampeggia.
Sicurezza

67
C-Zero_it_Chap05_securite_ed01-2016
Cinture di sicurezza
Cinture di sicurezza anteriori
Chiusura
F tirare la cinghia, quindi inserire il gancio nella fibbia A .
F

C
ontrollare che la cintura sia correttamente
allacciata tirando la cinghia.
Spia cintura di sicurezza
anteriore non allacciata/
volutamente sganciata
Dopo aver inserito il contatto, se il guidatore
non allaccia la cintura di sicurezza, la spia
lampeggia accompagnata da un segnale
acustico intermittente.
Dopo 90
secondi circa, la spia e il segnale
acustico si interrompono, poi si riaccendono e
restano accesi fino a quando il guidatore non
allaccia la cintura di sicurezza.
A veicolo in movimento , se la cintura di
sicurezza viene sganciata non si è avvisati
dagli stessi allarmi.
Le cinture di sicurezza sono equipaggiate di un
sistema di pretensionamento pirotecnico e di
limitatore di carico.
Questo sistema migliora la sicurezza
dei passeggeri anteriori, in caso di urto
frontale e laterale. A seconda dell'entità
dell'urto il pretensionatore pirotecnico tende
istantaneamente le cinture di sicurezza e le
preme contro il corpo dei passeggeri.
Le cinture di sicurezza con pretensionatore
pirotecnico sono attive quando il contatto è
inserito.
il l

imitatore di carico attenua la pressione
della cintura di sicurezza contro il torace del
passeggero, migliorandone così la protezione.
Apertura
F Premere il pulsante rosso della fibbia A .
Subito dopo l'inserimento del contatto,
la spia si accende, accompagnata per
qualche secondo da un segnale acustico
nel caso in cui il guidatore e/o il passeggero
non abbia allacciato la cintura di sicurezza.
5
Sicurezza

68
C-Zero_it_Chap05_securite_ed01-2016

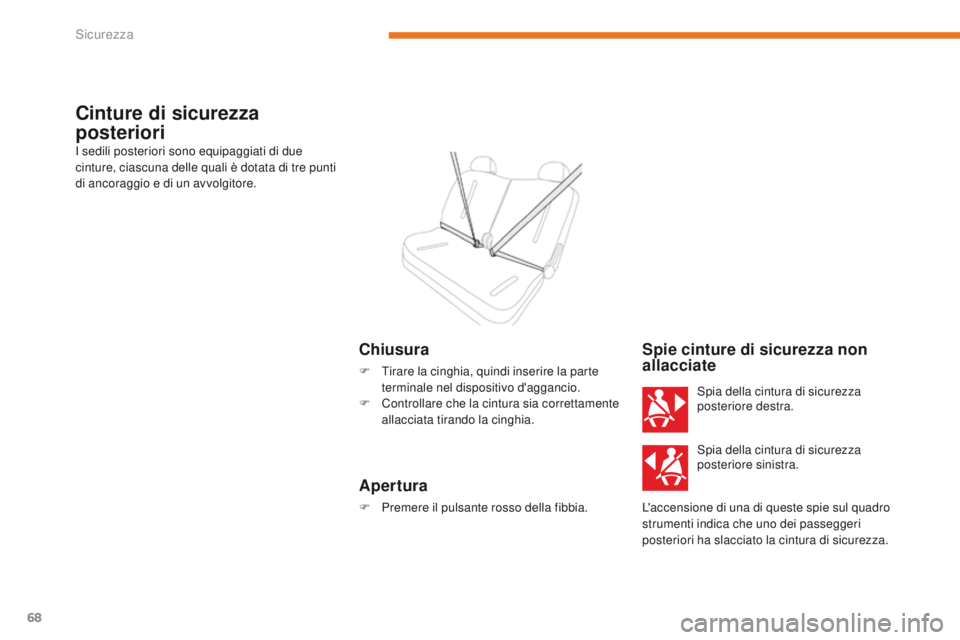

Cinture di sicurezza
posteriori
i sedili posteriori sono equipaggiati di due
c inture, ciascuna delle quali è dotata di tre punti
di ancoraggio e di un avvolgitore.
Chiusura
F tirare la cinghia, quindi inserire la parte terminale nel dispositivo d'aggancio.
F

C
ontrollare che la cintura sia correttamente
allacciata tirando la cinghia.
Apertura
F Premere il pulsante rosso della fibbia.
Spie cinture di sicurezza non
allacciate
Spia della cintura di sicurezza
posteriore destra.
Spia della cintura di sicurezza
posteriore sinistra.
L'accensione di una di queste spie sul quadro
strumenti indica che uno dei passeggeri
posteriori ha slacciato la cintura di sicurezza.
Sicurezza

69
C-Zero_it_Chap05_securite_ed01-2016

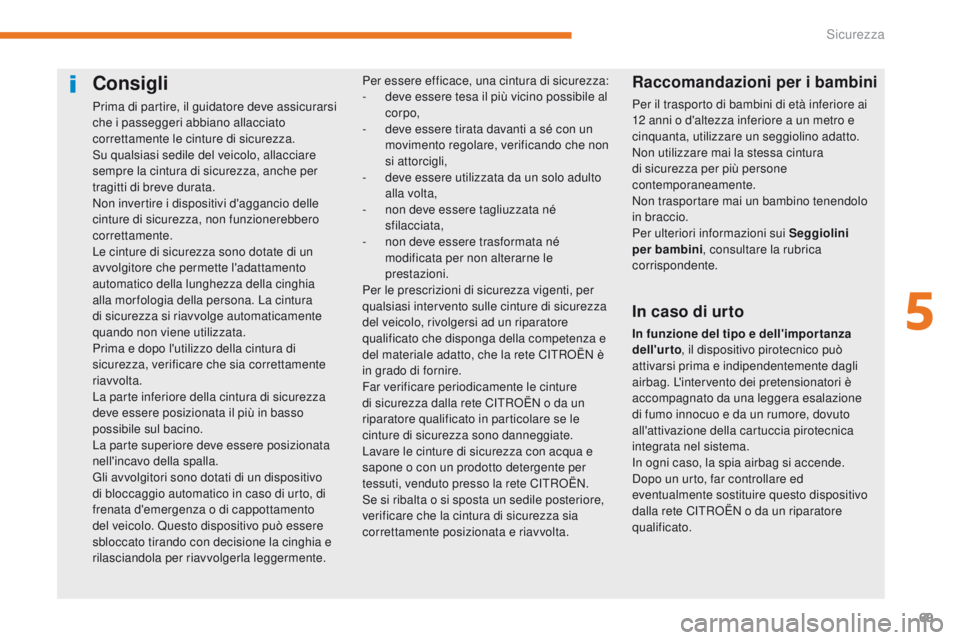

Consigli
Prima di partire, il guidatore deve assicurarsi
che i passeggeri abbiano allacciato
correttamente le cinture di sicurezza.
Su qualsiasi sedile del veicolo, allacciare
sempre la cintura di sicurezza, anche per
tragitti di breve durata.
no
n invertire i dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l'adattamento
automatico della lunghezza della cinghia
alla morfologia della persona. La cintura
di sicurezza si riavvolge automaticamente
quando non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
La parte inferiore della cintura di sicurezza
deve essere posizionata il più in basso
possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispositivo
di bloccaggio automatico in caso di urto, di
frenata d'emergenza o di cappottamento
del veicolo. Questo dispositivo può essere
sbloccato tirando con decisione la cinghia e
rilasciandola per riavvolgerla leggermente.
Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore ai
12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
no

n utilizzare mai la stessa cintura
di sicurezza per più persone
contemporaneamente.
no

n trasportare mai un bambino tenendolo
in braccio.
Per ulteriori informazioni sui Seggiolini
per bambini , consultare la rubrica
corrispondente.
Per essere efficace, una cintura di sicurezza:
-
d
eve essere tesa il più vicino possibile al
corpo,
-

d

eve essere tirata davanti a sé con un
movimento regolare, verificando che non
si attorcigli,
-

d

eve essere utilizzata da un solo adulto
alla volta,
-

n

on deve essere tagliuzzata né
sfilacciata,
-

n

on deve essere trasformata né
modificata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vigenti, per
qualsiasi intervento sulle cinture di sicurezza
del veicolo, rivolgersi ad un riparatore
qualificato che disponga della competenza e
del materiale adatto, che la rete C
i

troën
è
in grado di fornire.
Far verificare periodicamente le cinture
di sicurezza dalla rete C
i

troën
o da un
riparatore qualificato in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la rete C
i

troën
.
S

e si ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
correttamente posizionata e riavvolta.
In caso di urto
In funzione del tipo e dell'impor tanza
dell'urto , il dispositivo pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L'intervento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all'attivazione della cartuccia pirotecnica
integrata nel sistema.
in o

gni caso, la spia airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire questo dispositivo
dalla rete C
i

troën o da un riparatore
qualificato.
5
Sicurezza

70
C-Zero_it_Chap05_securite_ed01-2016
Airbag
Gli airbag sono stati progettati per contribuire
a rafforzare la sicurezza dei passeggeri in
caso di urti violenti e completano l'azione
delle cinture di sicurezza dotate di limitatore di
sforzo.
in q
uesto caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali subiti
nelle zone di rilevamento dell'urto:
-

i
n caso di urto violento, gli Airbag si
gonfiano immediatamente e contribuiscono
a proteggere meglio i passeggeri del
veicolo; subito dopo l'impatto, gli airbag si
sgonfiano rapidamente per non togliere la
visuale e per consentire ai passeggeri di
scendere dal veicolo,
-

i
n caso di urto leggero, di impatto nella
parte posteriore e in alcune condizioni
di cappottamento, gli airbag potrebbero
non attivarsi; solo la cintura di sicurezza
contribuisce a garantire la protezione in
queste situazioni.
Gli airbag non funzionano con il
contatto disinserito.
Questo equipaggiamento funziona
una sola volta.
n
e
l caso si verifichi un
secondo urto (nel corso dello stesso
o di un altro incidente), l'airbag non si
attiverà più. L'attivazione di uno degli Airbag
è accompagnata da una leggera
esalazione di fumo e da un rumore,
dovuti all'innesco della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo ma può
risultare irritante per i soggetti sensibili.
il r

umore della detonazione
conseguente all'attivazione di uno o
di tutti gli Airbag può determinare una
lieve diminuzione della capacità uditiva
per un breve lasso di tempo.
Zone di rilevamento dell'urto
A. Zona di impatto frontale.
B. Z ona di impatto laterale.
Airbag frontali
Attivazione
Gli airbag si gonfiano, tranne se l'airbag
frontale del passeggero è disattivato, in caso di
urto frontale violento applicato su una parte o
su tutta la zona d'impatto frontale A , secondo
l'asse longitudinale del veicolo su un piano
orizzontale e diretto dall'anteriore al posteriore
del veicolo.
L'airbag frontale s'interpone tra il passeggero
anteriore del veicolo e la plancia di bordo,
ammortizzando la sua proiezione in avanti. Sistema che protegge la testa e il torace del
guidatore e del passeggero anteriore in caso di
urto frontale.
L'airbag del guidatore è integrato al centro
del volante; quello del passeggero anteriore
nel cruscotto al di sopra del cassettino
portaoggetti.
Sicurezza
