2017 Alfa Romeo Giulia Betriebsanleitung (in German)

Symbol Bedeutung
STÖRUNG AUSSENBELEUCHTUNG
Das Aufleuchten des Symbols zeigt einen Fehler der folgenden Lichter an: Tagfahrlicht (DRL); Parklicht; Fahrtrichtungsanzeiger
des Anhängers (soweit vorhanden); Lichter des Anhängers (soweit vorhanden); Standlicht; Fahrtrichtungsanzeiger;
Nebelrückleuchte; Rückfahrlicht; Bremslicht; Kennzeichenleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der entsprechenden Sicherung oder eine Unterbrechung
der Stromzufuhr hervorgerufen werden.
Glühlampe oder Schmelzsicherung ersetzen. Das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG KEYLESS-START-SYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Keyless Start-Systems.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
FEHLER KRAFTSTOFFSPERRSYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffsperrsystems.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM LANE DEPARTURE WARNING (LDW)
Das Symbol leuchtet im Falle einer Störung des Lane Departure Warning Systems auf.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
BREMSBELÄGE ABGENUTZT
Leuchtet auf, wenn die Bremsbeläge die Verschleißgrenze erreicht haben.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
ZUR BEACHTUNG Immer nur Originalersatzteile oder gleichwertige Komponenten benutzen, da das Integrated Brake System
(IBS) ansonsten eine Fehlermeldung erzeugen könnte.
STÖRUNG AUTOMATISCHES FERNLICHT (Automatic High Beam)
(wo vorhanden)
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des automatischen Fernlichts hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
AUSLÖSUNG DER KRAFTSTOFFSPERRE
Das Symbol leuchtet im Falle eines Eingriffs des Kraftstoffsperrsystems.
Für die Rücksetzung des Kraftstoffsperrsystems siehe die Angaben im Abschnitt „Kraftstoffsperrsystem” im Kapitel „Im
Notfall”. Sollte es trotzdem nicht gelingen, die Kraftstoffzufuhr wieder aufzunehmen, das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG PARKSENSORENSYSTEM
Leuchtet auf, wenn das System oder nicht verfügbar.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
63

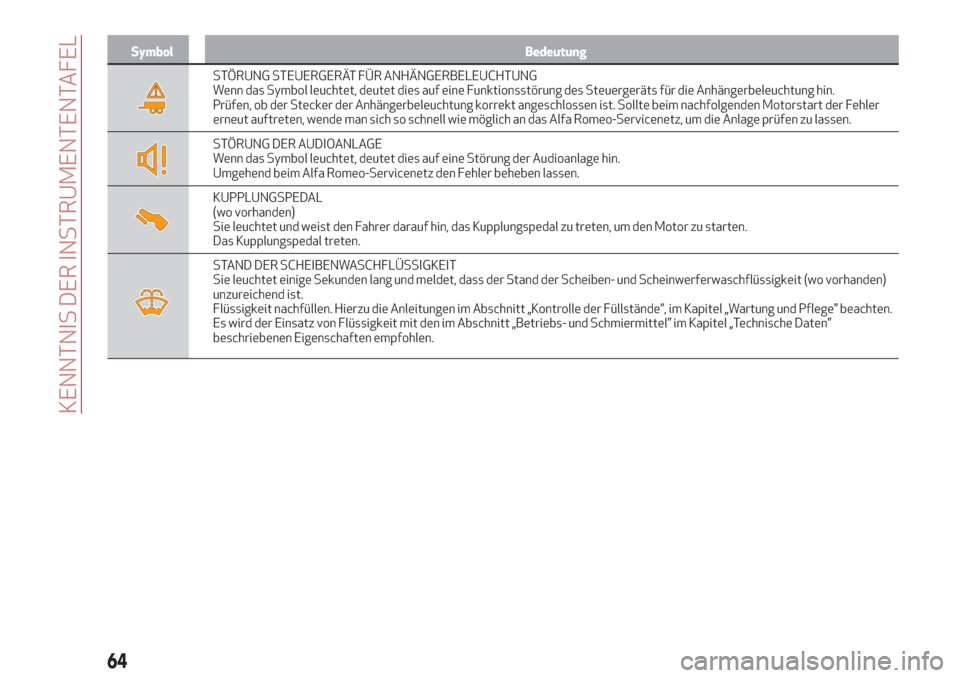

Symbol Bedeutung
STÖRUNG STEUERGERÄT FÜR ANHÄNGERBELEUCHTUNG
Wenn das Symbol leuchtet, deutet dies auf eine Funktionsstörung des Steuergeräts für die Anhängerbeleuchtung hin.
Prüfen, ob der Stecker der Anhängerbeleuchtung korrekt angeschlossen ist. Sollte beim nachfolgenden Motorstart der Fehler
erneut auftreten, wende man sich so schnell wie möglich an das Alfa Romeo-Servicenetz, um die Anlage prüfen zu lassen.
STÖRUNG DER AUDIOANLAGE
Wenn das Symbol leuchtet, deutet dies auf eine Störung der Audioanlage hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
KUPPLUNGSPEDAL
(wo vorhanden)
Sie leuchtet und weist den Fahrer darauf hin, das Kupplungspedal zu treten, um den Motor zu starten.
Das Kupplungspedal treten.
STAND DER SCHEIBENWASCHFLÜSSIGKEIT
Sie leuchtet einige Sekunden lang und meldet, dass der Stand der Scheiben- und Scheinwerferwaschflüssigkeit (wo vorhanden)
unzureichend ist.
Flüssigkeit nachfüllen. Hierzu die Anleitungen im Abschnitt „Kontrolle der Füllstände”, im Kapitel „Wartung und Pflege” beachten.
Es wird der Einsatz von Flüssigkeit mit den im Abschnitt „Betriebs- und Schmiermittel” im Kapitel „Technische Daten”
beschriebenen Eigenschaften empfohlen.
64
KENNTNIS DER INSTRUMENTENTAFEL

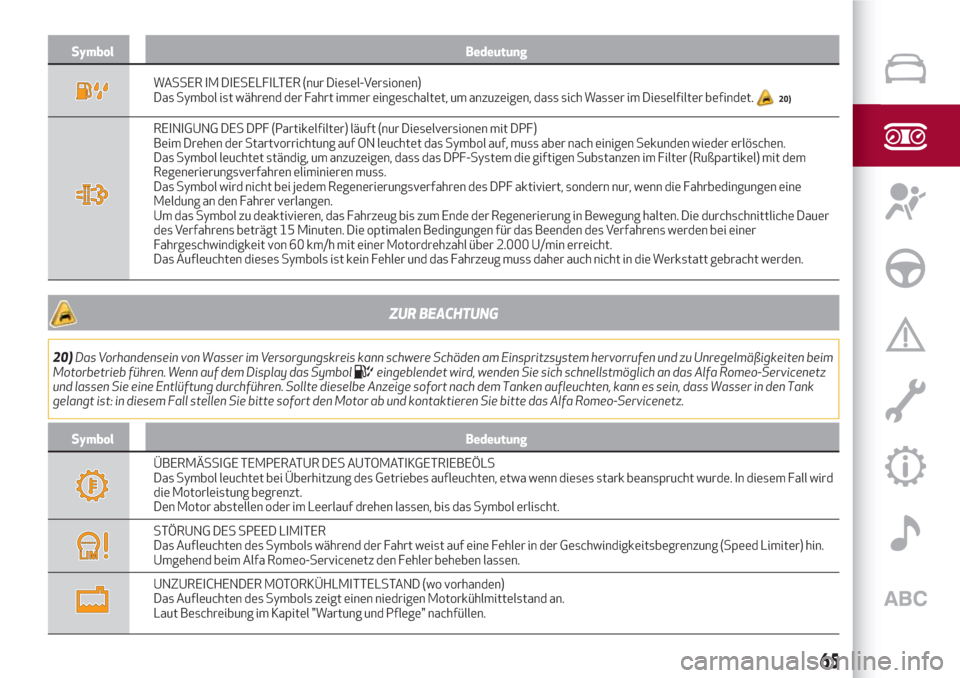

Symbol Bedeutung
WASSER IM DIESELFILTER (nur Diesel-Versionen)
Das Symbol ist während der Fahrt immer eingeschaltet, um anzuzeigen, dass sich Wasser im Dieselfilter befindet.20)
REINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
Beim Drehen der Startvorrichtung auf ON leuchtet das Symbol auf, muss aber nach einigen Sekunden wieder erlöschen.
Das Symbol leuchtet ständig, um anzuzeigen, dass das DPF-System die giftigen Substanzen im Filter (Rußpartikel) mit dem
Regenerierungsverfahren eliminieren muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des DPF aktiviert, sondern nur, wenn die Fahrbedingungen eine
Meldung an den Fahrer verlangen.
Um das Symbol zu deaktivieren, das Fahrzeug bis zum Ende der Regenerierung in Bewegung halten. Die durchschnittliche Dauer
des Verfahrens beträgt 15 Minuten. Die optimalen Bedingungen für das Beenden des Verfahrens werden bei einer
Fahrgeschwindigkeit von 60 km/h mit einer Motordrehzahl über 2.000 U/min erreicht.
Das Aufleuchten dieses Symbols ist kein Fehler und das Fahrzeug muss daher auch nicht in die Werkstatt gebracht werden.
ZUR BEACHTUNG
20)Das Vorhandensein von Wasser im Versorgungskreis kann schwere Schäden am Einspritzsystem hervorrufen und zu Unregelmäßigkeiten beim
Motorbetrieb führen. Wenn auf dem Display das Symboleingeblendet wird, wenden Sie sich schnellstmöglich an das Alfa Romeo-Servicenetz
und lassen Sie eine Entlüftung durchführen. Sollte dieselbe Anzeige sofort nach dem Tanken aufleuchten, kann es sein, dass Wasser in den Tank
gelangt ist: in diesem Fall stellen Sie bitte sofort den Motor ab und kontaktieren Sie bitte das Alfa Romeo-Servicenetz.
Symbol Bedeutung
ÜBERMÄSSIGE TEMPERATUR DES AUTOMATIKGETRIEBEÖLS
Das Symbol leuchtet bei Überhitzung des Getriebes aufleuchten, etwa wenn dieses stark beansprucht wurde. In diesem Fall wird
die Motorleistung begrenzt.
Den Motor abstellen oder im Leerlauf drehen lassen, bis das Symbol erlischt.
STÖRUNG DES SPEED LIMITER
Das Aufleuchten des Symbols während der Fahrt weist auf eine Fehler in der Geschwindigkeitsbegrenzung (Speed Limiter) hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
UNZUREICHENDER MOTORKÜHLMITTELSTAND (wo vorhanden)
Das Aufleuchten des Symbols zeigt einen niedrigen Motorkühlmittelstand an.
Laut Beschreibung im Kapitel "Wartung und Pflege" nachfüllen.
65

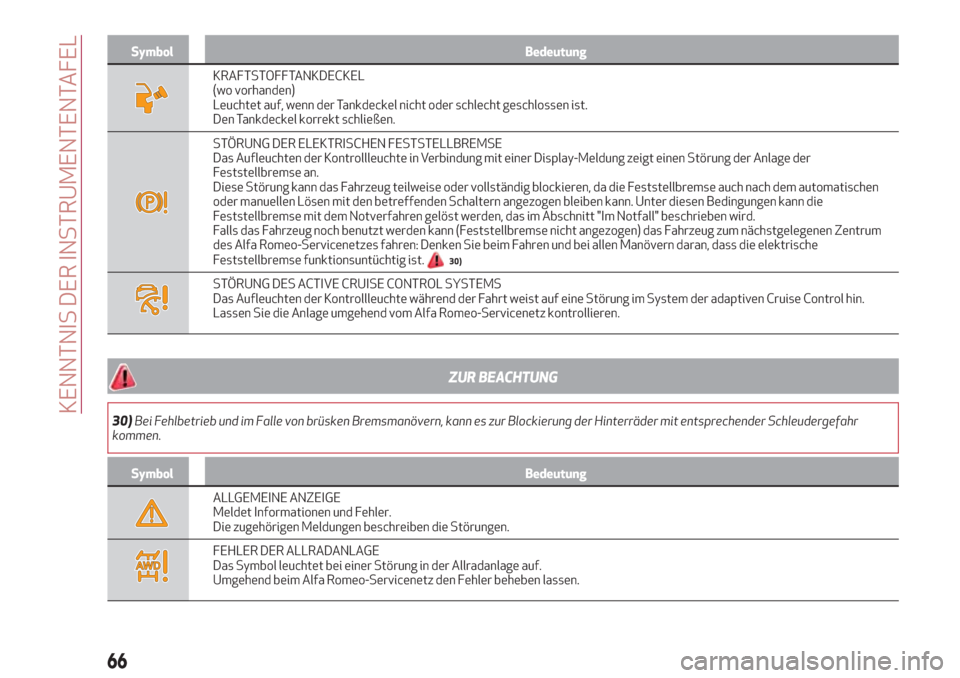

Symbol Bedeutung
KRAFTSTOFFTANKDECKEL
(wo vorhanden)
Leuchtet auf, wenn der Tankdeckel nicht oder schlecht geschlossen ist.
Den Tankdeckel korrekt schließen.
STÖRUNG DER ELEKTRISCHEN FESTSTELLBREMSE
Das Aufleuchten der Kontrollleuchte in Verbindung mit einer Display-Meldung zeigt einen Störung der Anlage der
Feststellbremse an.
Diese Störung kann das Fahrzeug teilweise oder vollständig blockieren, da die Feststellbremse auch nach dem automatischen
oder manuellen Lösen mit den betreffenden Schaltern angezogen bleiben kann. Unter diesen Bedingungen kann die
Feststellbremse mit dem Notverfahren gelöst werden, das im Abschnitt "Im Notfall" beschrieben wird.
Falls das Fahrzeug noch benutzt werden kann (Feststellbremse nicht angezogen) das Fahrzeug zum nächstgelegenen Zentrum
des Alfa Romeo-Servicenetzes fahren: Denken Sie beim Fahren und bei allen Manövern daran, dass die elektrische
Feststellbremse funktionsuntüchtig ist.
30)
STÖRUNG DES ACTIVE CRUISE CONTROL SYSTEMS
Das Aufleuchten der Kontrollleuchte während der Fahrt weist auf eine Störung im System der adaptiven Cruise Control hin.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
ZUR BEACHTUNG
30)Bei Fehlbetrieb und im Falle von brüsken Bremsmanövern, kann es zur Blockierung der Hinterräder mit entsprechender Schleudergefahr
kommen.
Symbol Bedeutung
ALLGEMEINE ANZEIGE
Meldet Informationen und Fehler.
Die zugehörigen Meldungen beschreiben die Störungen.
FEHLER DER ALLRADANLAGE
Das Symbol leuchtet bei einer Störung in der Allradanlage auf.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
66
KENNTNIS DER INSTRUMENTENTAFEL

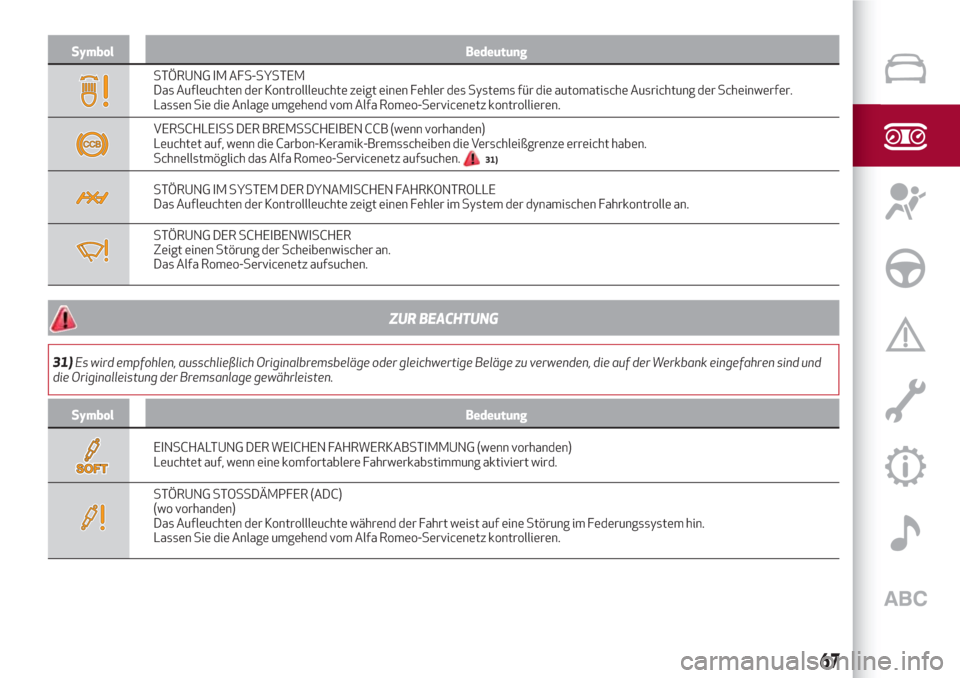

Symbol Bedeutung
STÖRUNG IM AFS-SYSTEM
Das Aufleuchten der Kontrollleuchte zeigt einen Fehler des Systems für die automatische Ausrichtung der Scheinwerfer.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
VERSCHLEISS DER BREMSSCHEIBEN CCB (wenn vorhanden)
Leuchtet auf, wenn die Carbon-Keramik-Bremsscheiben die Verschleißgrenze erreicht haben.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
31)
STÖRUNG IM SYSTEM DER DYNAMISCHEN FAHRKONTROLLE
Das Aufleuchten der Kontrollleuchte zeigt einen Fehler im System der dynamischen Fahrkontrolle an.
STÖRUNG DER SCHEIBENWISCHER
Zeigt einen Störung der Scheibenwischer an.
Das Alfa Romeo-Servicenetz aufsuchen.
ZUR BEACHTUNG
31)Es wird empfohlen, ausschließlich Originalbremsbeläge oder gleichwertige Beläge zu verwenden, die auf der Werkbank eingefahren sind und
die Originalleistung der Bremsanlage gewährleisten.
Symbol Bedeutung
EINSCHALTUNG DER WEICHEN FAHRWERKABSTIMMUNG (wenn vorhanden)
Leuchtet auf, wenn eine komfortablere Fahrwerkabstimmung aktiviert wird.
STÖRUNG STOSSDÄMPFER (ADC)
(wo vorhanden)
Das Aufleuchten der Kontrollleuchte während der Fahrt weist auf eine Störung im Federungssystem hin.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
67

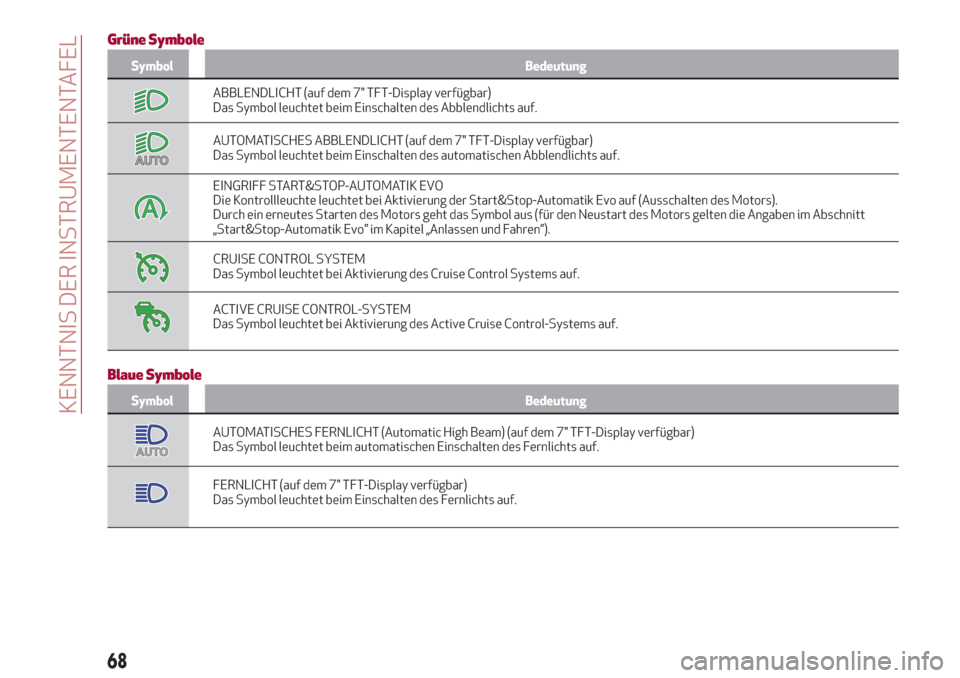

Grüne Symbole
Symbol Bedeutung
ABBLENDLICHT (auf dem 7" TFT-Display verfügbar)
Das Symbol leuchtet beim Einschalten des Abblendlichts auf.
AUTOMATISCHES ABBLENDLICHT (auf dem 7" TFT-Display verfügbar)
Das Symbol leuchtet beim Einschalten des automatischen Abblendlichts auf.
EINGRIFF START&STOP-AUTOMATIK EVO
Die Kontrollleuchte leuchtet bei Aktivierung der Start&Stop-Automatik Evo auf (Ausschalten des Motors).
Durch ein erneutes Starten des Motors geht das Symbol aus (für den Neustart des Motors gelten die Angaben im Abschnitt
„Start&Stop-Automatik Evo” im Kapitel „Anlassen und Fahren”).
CRUISE CONTROL SYSTEM
Das Symbol leuchtet bei Aktivierung des Cruise Control Systems auf.
ACTIVE CRUISE CONTROL-SYSTEM
Das Symbol leuchtet bei Aktivierung des Active Cruise Control-Systems auf.
Blaue Symbole
Symbol Bedeutung
AUTOMATISCHES FERNLICHT (Automatic High Beam) (auf dem 7" TFT-Display verfügbar)
Das Symbol leuchtet beim automatischen Einschalten des Fernlichts auf.
FERNLICHT (auf dem 7" TFT-Display verfügbar)
Das Symbol leuchtet beim Einschalten des Fernlichts auf.
68
KENNTNIS DER INSTRUMENTENTAFEL

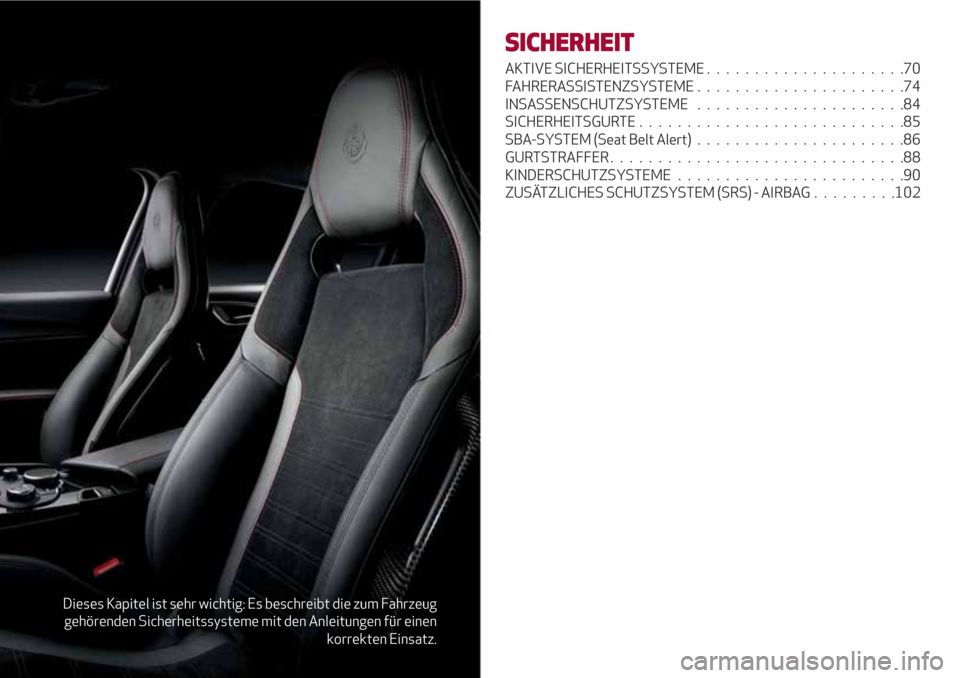

Dieses Kapitel ist sehr wichtig: Es beschreibt die zum Fahrzeug
gehörenden Sicherheitssysteme mit den Anleitungen für einen
korrekten Einsatz.
SICHERHEIT
AKTIVE SICHERHEITSSYSTEME.....................70
FAHRERASSISTENZSYSTEME......................74
INSASSENSCHUTZSYSTEME......................84
SICHERHEITSGURTE............................85
SBA-SYSTEM (Seat Belt Alert)......................86
GURTSTRAFFER...............................88
KINDERSCHUTZSYSTEME........................90
ZUSÄTZLICHES SCHUTZSYSTEM (SRS) - AIRBAG .........102

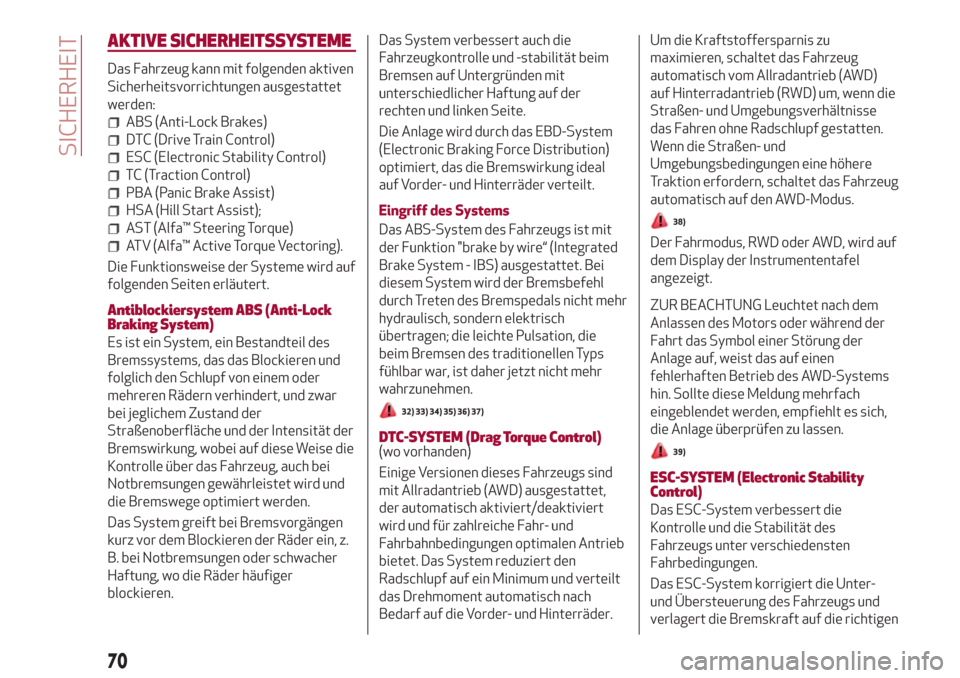

AKTIVE SICHERHEITSSYSTEME
Das Fahrzeug kann mit folgenden aktiven
Sicherheitsvorrichtungen ausgestattet
werden:
ABS (Anti-Lock Brakes)
DTC (Drive Train Control)
ESC (Electronic Stability Control)
TC (Traction Control)
PBA (Panic Brake Assist)
HSA (Hill Start Assist);
AST (Alfa™ Steering Torque)
ATV (Alfa™ Active Torque Vectoring).
Die Funktionsweise der Systeme wird auf
folgenden Seiten erläutert.
Antiblockiersystem ABS (Anti-Lock
Braking System)
Es ist ein System, ein Bestandteil des
Bremssystems, das das Blockieren und
folglich den Schlupf von einem oder
mehreren Rädern verhindert, und zwar
bei jeglichem Zustand der
Straßenoberfläche und der Intensität der
Bremswirkung, wobei auf diese Weise die
Kontrolle über das Fahrzeug, auch bei
Notbremsungen gewährleistet wird und
die Bremswege optimiert werden.
Das System greift bei Bremsvorgängen
kurz vor dem Blockieren der Räder ein, z.
B. bei Notbremsungen oder schwacher
Haftung, wo die Räder häufiger
blockieren.Das System verbessert auch die
Fahrzeugkontrolle und -stabilität beim
Bremsen auf Untergründen mit
unterschiedlicher Haftung auf der
rechten und linken Seite.
Die Anlage wird durch das EBD-System
(Electronic Braking Force Distribution)
optimiert, das die Bremswirkung ideal
auf Vorder- und Hinterräder verteilt.
Eingriff des Systems
Das ABS-System des Fahrzeugs ist mit
der Funktion "brake by wire“ (Integrated
Brake System - IBS) ausgestattet. Bei
diesem System wird der Bremsbefehl
durch Treten des Bremspedals nicht mehr
hydraulisch, sondern elektrisch
übertragen; die leichte Pulsation, die
beim Bremsen des traditionellen Typs
fühlbar war, ist daher jetzt nicht mehr
wahrzunehmen.
32) 33) 34) 35) 36) 37)
DTC-SYSTEM (Drag Torque Control)(wo vorhanden)
Einige Versionen dieses Fahrzeugs sind
mit Allradantrieb (AWD) ausgestattet,
der automatisch aktiviert/deaktiviert
wird und für zahlreiche Fahr- und
Fahrbahnbedingungen optimalen Antrieb
bietet. Das System reduziert den
Radschlupf auf ein Minimum und verteilt
das Drehmoment automatisch nach
Bedarf auf die Vorder- und Hinterräder.Um die Kraftstoffersparnis zu
maximieren, schaltet das Fahrzeug
automatisch vom Allradantrieb (AWD)
auf Hinterradantrieb (RWD) um, wenn die
Straßen- und Umgebungsverhältnisse
das Fahren ohne Radschlupf gestatten.
Wenn die Straßen- und
Umgebungsbedingungen eine höhere
Traktion erfordern, schaltet das Fahrzeug
automatisch auf den AWD-Modus.
38)
Der Fahrmodus, RWD oder AWD, wird auf
dem Display der Instrumententafel
angezeigt.
ZUR BEACHTUNG Leuchtet nach dem
Anlassen des Motors oder während der
Fahrt das Symbol einer Störung der
Anlage auf, weist das auf einen
fehlerhaften Betrieb des AWD-Systems
hin. Sollte diese Meldung mehrfach
eingeblendet werden, empfiehlt es sich,
die Anlage überprüfen zu lassen.
39)
ESC-SYSTEM (Electronic Stability
Control)
Das ESC-System verbessert die
Kontrolle und die Stabilität des
Fahrzeugs unter verschiedensten
Fahrbedingungen.
Das ESC-System korrigiert die Unter-
und Übersteuerung des Fahrzeugs und
verlagert die Bremskraft auf die richtigen
70
SICHERHEIT
