156)Der Betrieb mit zu niedrigem
Flüssigkeitsstand beschädigt die Batterie,
die nicht mehr repariert werden kann, und
kann eine Explosion verursachen.
157)Wenn das Fahrzeug über längere Zeit
bei starker Kälte stillgelegt werden muss,
die Batterie ausbauen und in einen warmen
Raum bringen, in dem sie nicht einfrieren
kann.
158)Tragen Sie bei Arbeiten an der Batterie
oder in ihrer Nähe immer eine geeignete
Schutzbrille.
ZUR BEACHTUNG
64)Beim Nachfüllen dürfen die
verschiedenen Flüssigkeiten keinesfalls
miteinander verwechselt werden, da sie nicht
miteinander kompatibel sind! Das Nachfüllen
von ungeeigneten Flüssigkeiten kann zu
unreparierbaren Schäden am Fahrzeug
führen.
65)Der Ölstand darf nie oberhalb der
Markierung MAX sein.
66)Sollte beim Nachfüllen die MAX-Marke
überschritten worden sein (letzte Stufe
rechts leuchtet rot), so schnell wie möglich
eine Werkstatt des Alfa Romeo
Kundendienstnetzes aufsuchen, um das
überschüssige Öl zu entfernen.
67)Kein Öl mit anderen Eigenschaften als
die des bereits im Motor vorhandenen Öls
nachfüllen.68)Zum eventuellen Nachfüllen die gleichen
Flüssigkeiten wie die in der Kühlanlage
enthaltenen verwenden. Die Flüssigkeit kann
nicht beliebig mit anderen
Frostschutzmitteln vermischt werden. Wird
ein ungeeignetes Produkt nachgefüllt,
keinesfalls den Motor anlassen, sondern
direkt das Alfa Romeo-Servicenetz
aufsuchen.
69)Falls es erforderlich ist, die Batterie
abzuklemmen und zu entfernen, nicht den
Kofferraum schließen. Um zu vermeiden,
dass der Kofferraumdeckel versehentlich
geschlossen wird, ein Tuch auf des Schloss
legen, das die Schließung verhindert.ZUR BEACHTUNG
4)Altöl des Motors und der ausgewechselte
Ölfilter enthalten umweltschädliche Stoffe.
Für den Ölwechsel und den Filteraustausch
empfehlen wir, sich an das Alfa
Romeo-Servicenetz zu wenden.
5)Das Altöl des Getriebes enthält
umweltschädliche Substanzen. Für den
Ölwechsel wird empfohlen, sich an das Alfa
Romeo-Servicenetz zu wenden.
6)Die Batterien enthalten sehr gefährliche
Substanzen für die Umwelt. Die Batterie vom
Alfa Romeo Servicenetz ersetzen lassen.
AUFLADEN DER BATTERIE
HINWEIS
159) 160)
ZUR BEACHTUNG Vor der Benutzung
eines Aufladegeräts immer kontrollieren,
dass das Gerät für die installierte
Batterie geeignet ist, eine konstante
Spannung (unter 14,8 V) und eine
niedrige Stromstärke (maximal 15 A)
aufweist.
ZUR BEACHTUNG Die Batterie immer in
gut belüfteter Umgebung aufladen.
ZUR BEACHTUNG Nie eine eingefrorene
Batterie laden oder aufladen: sie kann
aufgrund des in den Eiskristallen
eingeschlossenen Wasserstoffs
explodieren.
ZUR BEACHTUNG Beim Laden oder
Aufladen immer darauf achten, dass
eventuelle Funken oder Flammen nicht in
die Nähe der Batterie kommen.
ZUR BEACHTUNG Vor der Benutzung
des Lade- oder Aufladegeräts der
Batterie strikt die
Herstelleranweisungen des Gerätes für
den richtigen und sicheren Anschluss des
Gerätes an die Batterie befolgen.
Die Batterie kann aufgeladen werden,
ohne die Kabel der Elektroanlage des
Fahrzeugs abzuklemmen.
175

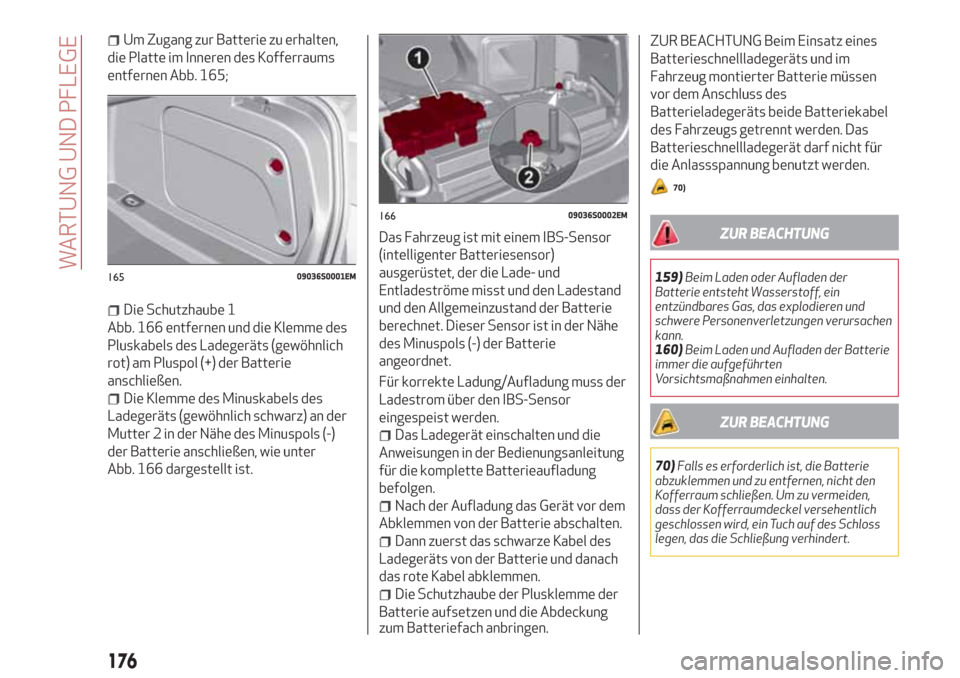

Um Zugang zur Batterie zu erhalten,
die Platte im Inneren des Kofferraums
entfernen Abb. 165;
Die Schutzhaube 1
Abb. 166 entfernen und die Klemme des
Pluskabels des Ladegeräts (gewöhnlich
rot) am Pluspol (+) der Batterie
anschließen.
Die Klemme des Minuskabels des
Ladegeräts (gewöhnlich schwarz) an der
Mutter 2 in der Nähe des Minuspols (-)
der Batterie anschließen, wie unter
Abb. 166 dargestellt ist.Das Fahrzeug ist mit einem IBS-Sensor
(intelligenter Batteriesensor)
ausgerüstet, der die Lade- und
Entladeströme misst und den Ladestand
und den Allgemeinzustand der Batterie
berechnet. Dieser Sensor ist in der Nähe
des Minuspols (-) der Batterie
angeordnet.
Für korrekte Ladung/Aufladung muss der
Ladestrom über den IBS-Sensor
eingespeist werden.
Das Ladegerät einschalten und die
Anweisungen in der Bedienungsanleitung
für die komplette Batterieaufladung
befolgen.
Nach der Aufladung das Gerät vor dem
Abklemmen von der Batterie abschalten.
Dann zuerst das schwarze Kabel des
Ladegeräts von der Batterie und danach
das rote Kabel abklemmen.
Die Schutzhaube der Plusklemme der
Batterie aufsetzen und die Abdeckung
zum Batteriefach anbringen.
ZUR BEACHTUNG Beim Einsatz eines
Batterieschnellladegeräts und im
Fahrzeug montierter Batterie müssen
vor dem Anschluss des
Batterieladegeräts beide Batteriekabel
des Fahrzeugs getrennt werden. Das
Batterieschnellladegerät darf nicht für
die Anlassspannung benutzt werden.
70)
ZUR BEACHTUNG
159)Beim Laden oder Aufladen der
Batterie entsteht Wasserstoff, ein
entzündbares Gas, das explodieren und
schwere Personenverletzungen verursachen
kann.
160)Beim Laden und Aufladen der Batterie
immer die aufgeführten
Vorsichtsmaßnahmen einhalten.
ZUR BEACHTUNG
70)Falls es erforderlich ist, die Batterie
abzuklemmen und zu entfernen, nicht den
Kofferraum schließen. Um zu vermeiden,
dass der Kofferraumdeckel versehentlich
geschlossen wird, ein Tuch auf des Schloss
legen, das die Schließung verhindert.
16509036S0001EM
16609036S0002EM
176

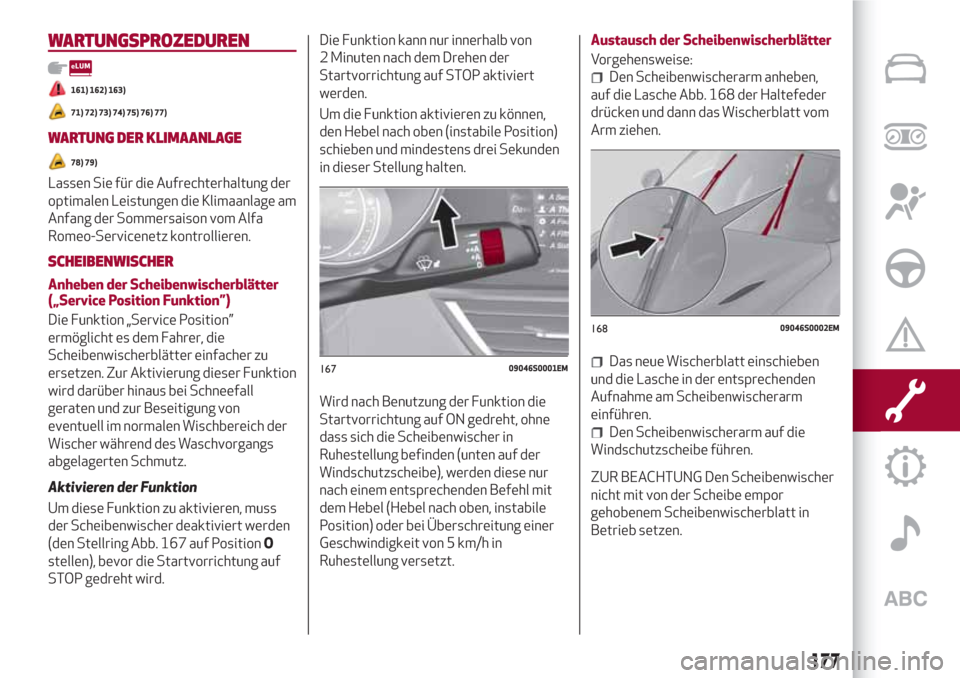

WARTUNG UND PFLEGE

WARTUNGSPROZEDUREN
161) 162) 163)
71) 72) 73) 74) 75) 76) 77)
WARTUNG DER KLIMAANLAGE
78) 79)
Lassen Sie für die Aufrechterhaltung der
optimalen Leistungen die Klimaanlage am
Anfang der Sommersaison vom Alfa
Romeo-Servicenetz kontrollieren.
SCHEIBENWISCHER
Anheben der Scheibenwischerblätter
(„Service Position Funktion”)
Die Funktion „Service Position”
ermöglicht es dem Fahrer, die
Scheibenwischerblätter einfacher zu
ersetzen. Zur Aktivierung dieser Funktion
wird darüber hinaus bei Schneefall
geraten und zur Beseitigung von
eventuell im normalen Wischbereich der
Wischer während des Waschvorgangs
abgelagerten Schmutz.
Aktivieren der Funktion
Um diese Funktion zu aktivieren, muss
der Scheibenwischer deaktiviert werden
(den Stellring Abb. 167 auf PositionO
stellen), bevor die Startvorrichtung auf
STOP gedreht wird.Die Funktion kann nur innerhalb von
2 Minuten nach dem Drehen der
Startvorrichtung auf STOP aktiviert
werden.
Um die Funktion aktivieren zu können,
den Hebel nach oben (instabile Position)
schieben und mindestens drei Sekunden
in dieser Stellung halten.
Wird nach Benutzung der Funktion die
Startvorrichtung auf ON gedreht, ohne
dass sich die Scheibenwischer in
Ruhestellung befinden (unten auf der
Windschutzscheibe), werden diese nur
nach einem entsprechenden Befehl mit
dem Hebel (Hebel nach oben, instabile
Position) oder bei Überschreitung einer
Geschwindigkeit von 5 km/h in
Ruhestellung versetzt.Austausch der Scheibenwischerblätter
Vorgehensweise:
Den Scheibenwischerarm anheben,
auf die Lasche Abb. 168 der Haltefeder
drücken und dann das Wischerblatt vom
Arm ziehen.
Das neue Wischerblatt einschieben
und die Lasche in der entsprechenden
Aufnahme am Scheibenwischerarm
einführen.
Den Scheibenwischerarm auf die
Windschutzscheibe führen.
ZUR BEACHTUNG Den Scheibenwischer
nicht mit von der Scheibe empor
gehobenem Scheibenwischerblatt in
Betrieb setzen.
16709046S0001EM
16809046S0002EM
177

Scheibenwaschanlage
Die Spritzdüsen der
Frontscheibenwaschanlage sind fest
eingebaut. Falls keine Flüssigkeit aus den
Spritzdüsen austritt, kontrollieren Sie
zuerst, ob Flüssigkeit im Behälter ist
(siehe Abschnitt „Motorraum” in diesem
Kapitel).
Danach prüfen, ob die Düsen verstopft
sind, und diese eventuell mit einer Nadel
reinigen.
ZUR BEACHTUNG
161)Die Belüftungsanlage (Luftfilter,
Gummischläuche usw.) wirkt im Falle eines
Flammenrückschlags aus dem Motor als
Schutz. Dieses System NICHT AUSBAUEN,
es sei denn für Reparatur- oder
Wartungseingriffe. Vor dem Anlassen des
Motors sicherstellen, dass das System nicht
ausgebaut ist. Die Missachtung dieser
Vorsichtsmaßnahme kann zu schweren
Verletzungen führen.
162)Abgase sind sehr gefährlich und
können tödlich sein. Sie enthalten
Kohlenmonoxid, ein farb- und geruchloses
Gas, das beim Einatmen zu Ohnmacht und
Vergiftung führen kann.163)Die Abgasanlage kann sehr hohe
Temperaturen erreichen und einen Brand
auslösen, wenn das Fahrzeug auf
entflammbarem Material geparkt wird. Auch
trockenes Gras oder Laub könnten sich
entflammen, wenn sie mit der Auspuffanlage
in Kontakt geraten. Das Fahrzeug nie in
Zonen parken oder benutzen, in denen die
Abgasanlage mit entflammbaren
Materialien in Berührung kommen kann.
ZUR BEACHTUNG
71)Falsche Wartung des Fahrzeugs oder
unterlassene Wartungsarbeiten und
unterlassene notwendige Reparaturen
können zu teuren Reparaturen, Schäden oder
eine Beeinträchtigung der Leistung führen.
Wenden Sie sich im Falle von Störungen
immer an das Alfa Romeo-Servicenetz.
72)Alle Flüssigkeiten im Fahrzeug wurden
eigens dazu entworfen, Leistung,
Lebensdauer zu optimieren und die
Wartungsintervalle zu verlängern. Zur
Reinigung dieser Bestandteile keine
chemischen Substanzen benutzen, da diese
den Motor, das Getriebe oder die
Klimaanlage beschädigen könnten. Diese
Schäden werden nicht durch die Garantie des
Fahrzeugs gedeckt. Wenn aufgrund einer
Funktionsstörung eines Bauteils eine
Spülung erforderlich ist, darf nur das für
diesen Vorgang vorgesehene spezifische
Produkt verwendet werden.
73)Eine zu hohe oder unzureichende
Ölmenge im Kurbelgehäuse ist äußerst
gefährlich für den Motor. Immer auf den
korrekten Füllstand achten.74)Fahrzeuge mit Katalysator dürfen
ausschließlich mit bleifreiem Benzin
betrieben werden. Benzin mit Bleigehalt
beschädigt den Katalysator definitiv und
würde die Funktion zur Verringerung der
Schadstoffe beeinträchtigen, die
Motorleistung stark verringern und den
Motor auf unreparierbare Weise
beschädigen. Funktioniert der Motor nicht
korrekt, insbesondere wenn er unregelmäßig
zündet oder eine ungenügende Leistung
liefert, sich sofort an eine Werkstatt des Alfa
Romeo-Servicenetzes wenden. Der längere
anomale Betrieb des Motors kann zur
Überhitzung des Katalysators führen, diesen
beschädigen und folglich Fahrzeugschäden
nach sich ziehen.
75)Die Verwendung von Getriebeöl, das von
dem vorgeschriebenen verschieden ist, kann
die Qualität des Schaltgetriebes
beeinträchtigen und/oder Vibrationen im
Getriebe erzeugen.
76)Es empfiehlt sich, Wartungsarbeiten
immer beim Alfa Romeo-Servicenetz
durchführen zu lassen. Sollte man einige
kleinere Eingriffe und Wartungsarbeiten am
Fahrzeug selbst ausführen, immer geeignete
Arbeitsmittel, Original-Ersatzteile und
vorgeschriebene Füllmittel benutzen. Ohne
die notwendigen Kenntnisse sollten Sie
Eingriffe am Fahrzeug unterlassen.
77)Falls es erforderlich ist, die Batterie
abzuklemmen und zu entfernen, nicht den
Kofferraum schließen. Um zu vermeiden,
dass der Kofferraumdeckel versehentlich
geschlossen wird, ein Tuch auf des Schloss
legen, das die Schließung verhindert.
178
WARTUNG UND PFLEGE

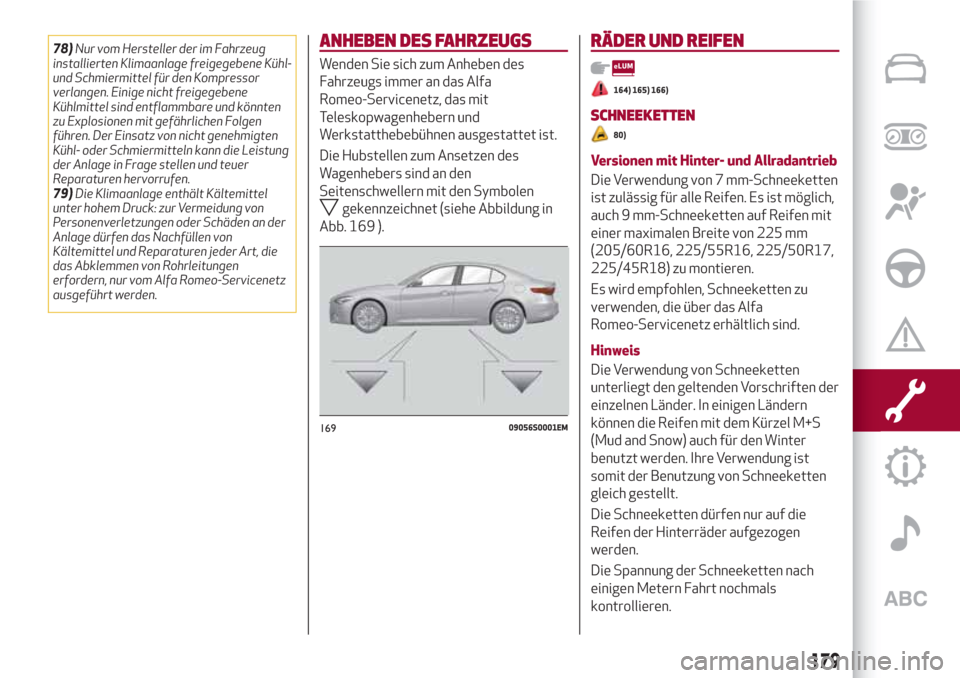

78)Nur vom Hersteller der im Fahrzeug
installierten Klimaanlage freigegebene Kühl-
und Schmiermittel für den Kompressor
verlangen. Einige nicht freigegebene
Kühlmittel sind entflammbare und könnten
zu Explosionen mit gefährlichen Folgen
führen. Der Einsatz von nicht genehmigten
Kühl- oder Schmiermitteln kann die Leistung
der Anlage in Frage stellen und teuer
Reparaturen hervorrufen.
79)Die Klimaanlage enthält Kältemittel
unter hohem Druck: zur Vermeidung von
Personenverletzungen oder Schäden an der
Anlage dürfen das Nachfüllen von
Kältemittel und Reparaturen jeder Art, die
das Abklemmen von Rohrleitungen
erfordern, nur vom Alfa Romeo-Servicenetz
ausgeführt werden.ANHEBEN DES FAHRZEUGS
Wenden Sie sich zum Anheben des
Fahrzeugs immer an das Alfa
Romeo-Servicenetz, das mit
Teleskopwagenhebern und
Werkstatthebebühnen ausgestattet ist.
Die Hubstellen zum Ansetzen des
Wagenhebers sind an den
Seitenschwellern mit den Symbolen
gekennzeichnet (siehe Abbildung in
Abb. 169 ).
RÄDER UND REIFEN
164) 165) 166)
SCHNEEKETTEN
80)
Versionen mit Hinter- und Allradantrieb
Die Verwendung von 7 mm-Schneeketten
ist zulässig für alle Reifen. Es ist möglich,
auch 9 mm-Schneeketten auf Reifen mit
einer maximalen Breite von 225 mm
(205/60R16, 225/55R16, 225/50R17,
225/45R18) zu montieren.
Es wird empfohlen, Schneeketten zu
verwenden, die über das Alfa
Romeo-Servicenetz erhältlich sind.
Hinweis
Die Verwendung von Schneeketten
unterliegt den geltenden Vorschriften der
einzelnen Länder. In einigen Ländern
können die Reifen mit dem Kürzel M+S
(Mud and Snow) auch für den Winter
benutzt werden. Ihre Verwendung ist
somit der Benutzung von Schneeketten
gleich gestellt.
Die Schneeketten dürfen nur auf die
Reifen der Hinterräder aufgezogen
werden.
Die Spannung der Schneeketten nach
einigen Metern Fahrt nochmals
kontrollieren.
16909056S0001EM
179

ZUR BEACHTUNG Der Einsatz von
Schneeketten mit Reifen der nicht
originalen Größe könnten das Fahrzeug
beschädigen.
ZUR BEACHTUNG Der Einsatz von
Reifen einer anderen Größe oder Typs
(M+S, Winterreifen) an den Vorder- und
Hinterräder kann die Fahrbarkeit des
Fahrzeugs beeinträchtigen: Gefahr des
Verlusts der Fahrzeugkontrolle und von
Unfällen.
RATSCHLÄGE ZUM RADTAUSCH
Die Vorder- und Hinterreifen unterstehen
verschiedenen Belastungen und
Anforderungen aufgrund von
Lenkausschlägen, Manövern und
Bremsvorgängen. Aus diesem Grunde
unterliegen sie einer ungleichmäßigen
Abnutzung.
Um dem abzuhelfen, können die Reifen zu
geeigneten Zeitpunkten vertauscht
werden (10.000 / 15.000 km). Unter
Radtausch versteht man das
Austauschen der Räder auf der gleichen
Seite des Fahrzeugs (Austausch
Vorderrad mit Hinterrad und umgekehrt).
ZUR BEACHTUNG Das Tauschen der
Räder über Kreuz ist nicht gestattet.
Deshalb ist es nicht möglich, ein Rad auf
eine andere Achse auf der
gegenüberliegenden Seite zu montieren.ZUR BEACHTUNG Bei
Fahrzeugversionen mit unterschiedlichen
Reifen (verschiedene Reifengrößen an
der Vorder- und Hinterachse, z.B. Version
Quadrifoglio) ist kein Rädertausch
jeglicher Art erlaubt.
Durch das Vertauschen der
Reifenposition bleiben Haftung und
Antrieb auf nassen, schlammigen oder
verschneiten Straßen unverändert
beibehalten und versichern eine optimale
Lenkbarkeit des Fahrzeugs.
Im Falle einer anormalen Abnutzung der
Reifen die Ursachen ermitteln und sobald
wie möglich abstellen. Lassen Sie dies
vom Alfa Romeo-Servicenetz ausführen.
Versionen mit Allradantrieb (AWD)
Es empfiehlt sich, Situationen mit
starken Abnutzungsunterschieden
zwischen den vorderen und hinteren
Rädern zu vermeiden und sich bei der
Nutzung von Winterreifen streng an die
Größenangaben in der Tabelle
„Serienmäßige Felgen und Reifen“ zu
halten.
Das AWD-System und die Reifen der
Erstausstattung wurden gemeinsam
entwickelt, um bestmögliche Leistungen
des Fahrzeugs zu garantieren. Daher wird
empfohlen, beim Austausch der Reifen
ebenfalls den Ersatzreifen mit der „AR“
Kennzeichnung zu verwenden, um ein
Beibehalten des Leistungsniveaus undder Lebensdauer der Komponenten
beizubehalten.
ZUR BEACHTUNG
164)Die Straßenhaftung des Fahrzeugs ist
auch vom korrekten Reifendruck abhängig.
165)Ein zu niedriger Reifendruck
verursacht eine Überhitzung des Reifens mit
möglichen schweren Schäden am Reifen
selbst.
166)Lackieren Sie die Leichtmetallfelgen
nicht nach, wozu Temperaturen von über
150°C erforderlich sind. Die mechanischen
Eigenschaften der Räder können
beeinträchtigt werden.
ZUR BEACHTUNG
80)Mit montierte Ketten nur mit mäßiger
Geschwindigkeit fahren, nie 50 km/h (oder
den entsprechenden Wert in Meilen)
überschreiten. Vermeiden Sie Löcher und
fahren Sie nicht über Stufen oder auf
Randsteine und fahren Sie keine langen
Strecken, die nicht verschneit sind, um das
Fahrzeug und die Straße nicht zu
beschädigen.
180
WARTUNG UND PFLEGE

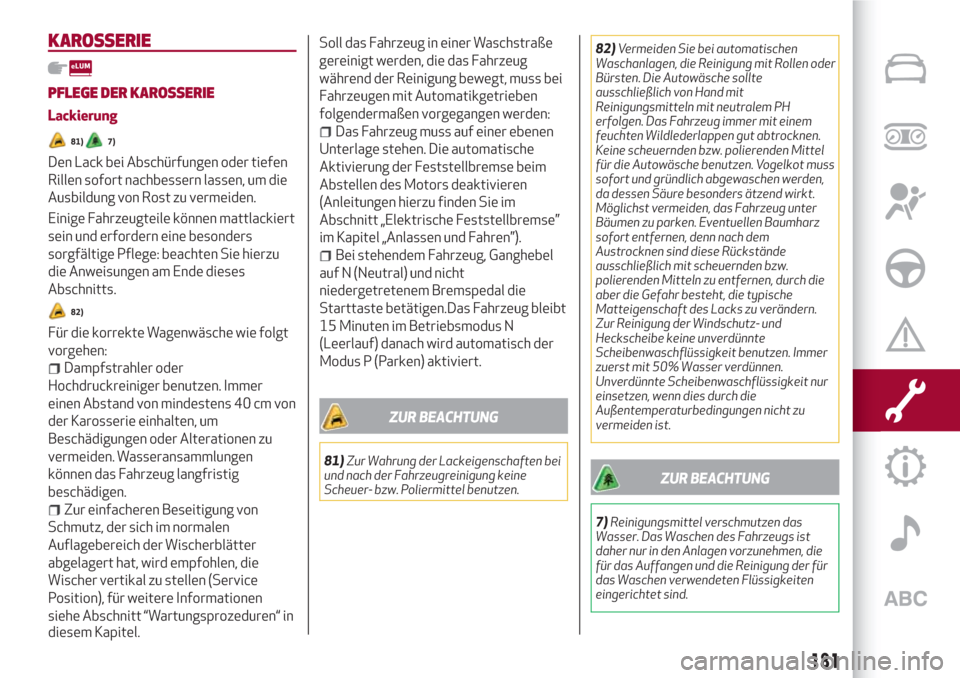

KAROSSERIE
PFLEGE DER KAROSSERIE
Lackierung
81)7)
Den Lack bei Abschürfungen oder tiefen
Rillen sofort nachbessern lassen, um die
Ausbildung von Rost zu vermeiden.
Einige Fahrzeugteile können mattlackiert
sein und erfordern eine besonders
sorgfältige Pflege: beachten Sie hierzu
die Anweisungen am Ende dieses
Abschnitts.
82)
Für die korrekte Wagenwäsche wie folgt
vorgehen:
Dampfstrahler oder
Hochdruckreiniger benutzen. Immer
einen Abstand von mindestens 40 cm von
der Karosserie einhalten, um
Beschädigungen oder Alterationen zu
vermeiden. Wasseransammlungen
können das Fahrzeug langfristig
beschädigen.
Zur einfacheren Beseitigung von
Schmutz, der sich im normalen
Auflagebereich der Wischerblätter
abgelagert hat, wird empfohlen, die
Wischer vertikal zu stellen (Service
Position), für weitere Informationen
siehe Abschnitt “Wartungsprozeduren“ in
diesem Kapitel.Soll das Fahrzeug in einer Waschstraße
gereinigt werden, die das Fahrzeug
während der Reinigung bewegt, muss bei
Fahrzeugen mit Automatikgetrieben
folgendermaßen vorgegangen werden:
Das Fahrzeug muss auf einer ebenen
Unterlage stehen. Die automatische
Aktivierung der Feststellbremse beim
Abstellen des Motors deaktivieren
(Anleitungen hierzu finden Sie im
Abschnitt „Elektrische Feststellbremse”
im Kapitel „Anlassen und Fahren”).
Bei stehendem Fahrzeug, Ganghebel
auf N (Neutral) und nicht
niedergetretenem Bremspedal die
Starttaste betätigen.Das Fahrzeug bleibt
15 Minuten im Betriebsmodus N
(Leerlauf) danach wird automatisch der
Modus P (Parken) aktiviert.
ZUR BEACHTUNG
81)Zur Wahrung der Lackeigenschaften bei
und nach der Fahrzeugreinigung keine
Scheuer- bzw. Poliermittel benutzen.82)Vermeiden Sie bei automatischen
Waschanlagen, die Reinigung mit Rollen oder
Bürsten. Die Autowäsche sollte
ausschließlich von Hand mit
Reinigungsmitteln mit neutralem PH
erfolgen. Das Fahrzeug immer mit einem
feuchten Wildlederlappen gut abtrocknen.
Keine scheuernden bzw. polierenden Mittel
für die Autowäsche benutzen. Vogelkot muss
sofort und gründlich abgewaschen werden,
da dessen Säure besonders ätzend wirkt.
Möglichst vermeiden, das Fahrzeug unter
Bäumen zu parken. Eventuellen Baumharz
sofort entfernen, denn nach dem
Austrocknen sind diese Rückstände
ausschließlich mit scheuernden bzw.
polierenden Mitteln zu entfernen, durch die
aber die Gefahr besteht, die typische
Matteigenschaft des Lacks zu verändern.
Zur Reinigung der Windschutz- und
Heckscheibe keine unverdünnte
Scheibenwaschflüssigkeit benutzen. Immer
zuerst mit 50% Wasser verdünnen.
Unverdünnte Scheibenwaschflüssigkeit nur
einsetzen, wenn dies durch die
Außentemperaturbedingungen nicht zu
vermeiden ist.
ZUR BEACHTUNG
7)Reinigungsmittel verschmutzen das
Wasser. Das Waschen des Fahrzeugs ist
daher nur in den Anlagen vorzunehmen, die
für das Auffangen und die Reinigung der für
das Waschen verwendeten Flüssigkeiten
eingerichtet sind.
181

182
Diese Seite wurde absichtlich freigelassen
