2017 Alfa Romeo Giulia Betriebsanleitung (in German)

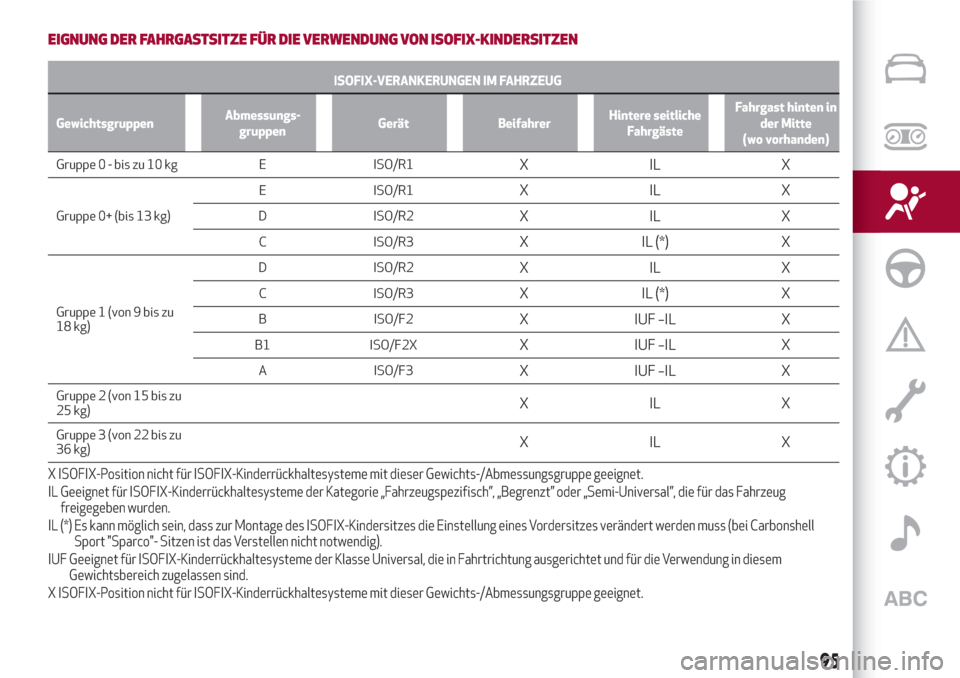

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON ISOFIX-KINDERSITZEN
ISOFIX-VERANKERUNGEN IM FAHRZEUG
GewichtsgruppenAbmessungs-
gruppenGerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
(wo vorhanden)
Gruppe 0 - bis zu 10 kg E ISO/R1XILX
Gruppe 0+ (bis 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (von 9 bis zu
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF–IL X
B1 ISO/F2XX IUF–IL X
A ISO/F3X IUF–IL X
Gruppe 2 (von 15 bis zu
25 kg)XILX
Gruppe 3 (von 22 bis zu
36 kg)XILX
X ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme mit dieser Gewichts-/Abmessungsgruppe geeignet.
IL Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorie „Fahrzeugspezifisch”, „Begrenzt” oder „Semi-Universal”, die für das Fahrzeug
freigegeben wurden.
IL (*) Es kann möglich sein, dass zur Montage des ISOFIX-Kindersitzes die Einstellung eines Vordersitzes verändert werden muss (bei Carbonshell
Sport "Sparco"- Sitzen ist das Verstellen nicht notwendig).
IUF Geeignet für ISOFIX-Kinderrückhaltesysteme der Klasse Universal, die in Fahrtrichtung ausgerichtet und für die Verwendung in diesem
Gewichtsbereich zugelassen sind.
X ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme mit dieser Gewichts-/Abmessungsgruppe geeignet.
95

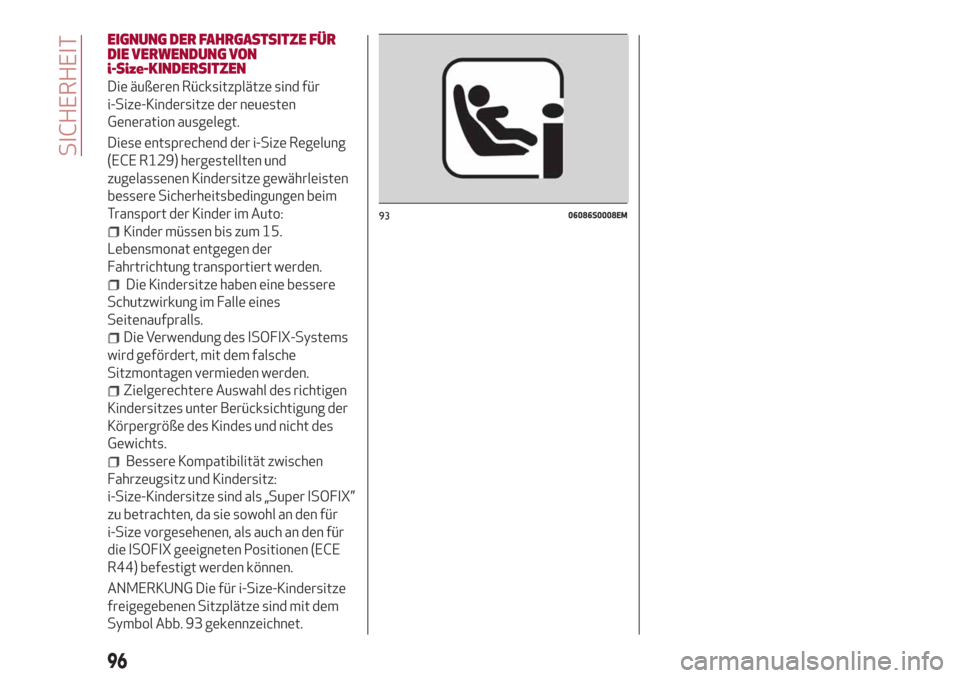

EIGNUNG DER FAHRGASTSITZE FÜR
DIE VERWENDUNG VON
i-Size-KINDERSITZEN
Die äußeren Rücksitzplätze sind für
i-Size-Kindersitze der neuesten
Generation ausgelegt.
Diese entsprechend der i-Size Regelung
(ECE R129) hergestellten und
zugelassenen Kindersitze gewährleisten
bessere Sicherheitsbedingungen beim
Transport der Kinder im Auto:
Kinder müssen bis zum 15.
Lebensmonat entgegen der
Fahrtrichtung transportiert werden.
Die Kindersitze haben eine bessere
Schutzwirkung im Falle eines
Seitenaufpralls.
Die Verwendung des ISOFIX-Systems
wird gefördert, mit dem falsche
Sitzmontagen vermieden werden.
Zielgerechtere Auswahl des richtigen
Kindersitzes unter Berücksichtigung der
Körpergröße des Kindes und nicht des
Gewichts.
Bessere Kompatibilität zwischen
Fahrzeugsitz und Kindersitz:
i-Size-Kindersitze sind als „Super ISOFIX”
zu betrachten, da sie sowohl an den für
i-Size vorgesehenen, als auch an den für
die ISOFIX geeigneten Positionen (ECE
R44) befestigt werden können.
ANMERKUNG Die für i-Size-Kindersitze
freigegebenen Sitzplätze sind mit dem
Symbol Abb. 93 gekennzeichnet.
9306086S0008EM
96
SICHERHEIT

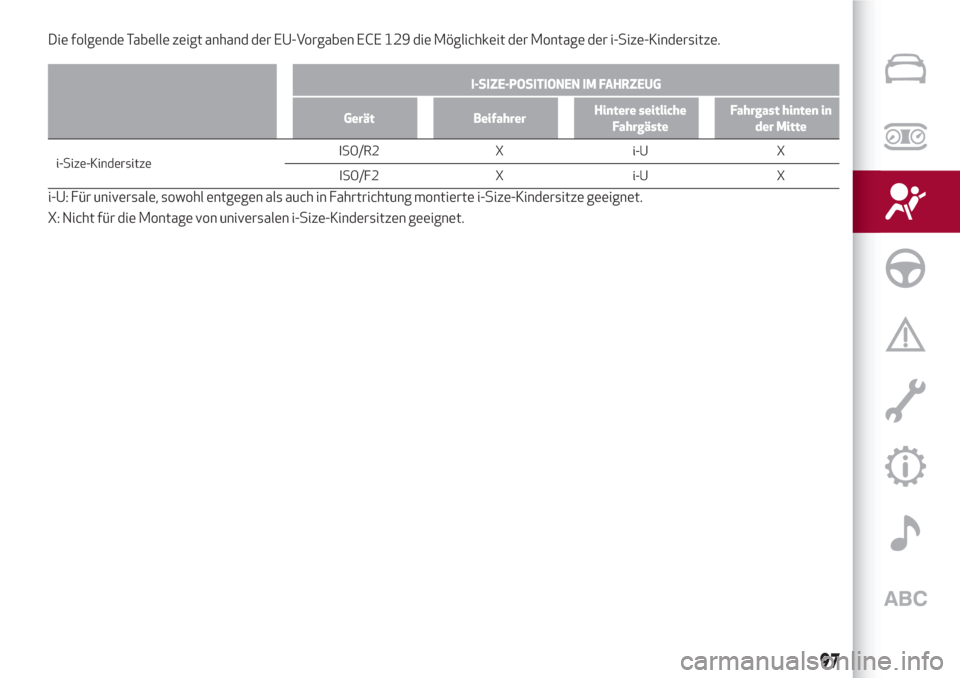

Die folgende Tabelle zeigt anhand der EU-Vorgaben ECE 129 die Möglichkeit der Montage der i-Size-Kindersitze.
I-SIZE-POSITIONEN IM FAHRZEUG
Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
i-Size-KindersitzeISO/R2
X i-U X
ISO/F2 X i-U X
i-U: Für universale, sowohl entgegen als auch in Fahrtrichtung montierte i-Size-Kindersitze geeignet.
X: Nicht für die Montage von universalen i-Size-Kindersitzen geeignet.
97

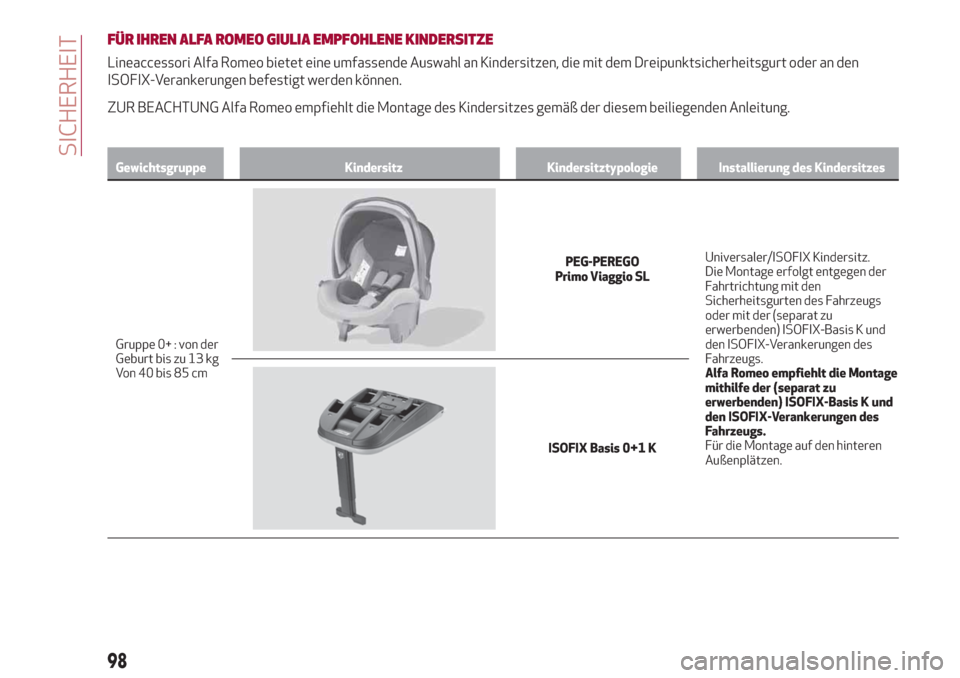

FÜR IHREN ALFA ROMEO GIULIA EMPFOHLENE KINDERSITZE
Lineaccessori Alfa Romeo bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
ISOFIX-Verankerungen befestigt werden können.
ZUR BEACHTUNG Alfa Romeo empfiehlt die Montage des Kindersitzes gemäß der diesem beiliegenden Anleitung.
Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 0+ : von der
Geburt bis zu 13 kg
Von 40 bis 85 cm
PEG-PEREGO
Primo Viaggio SLUniversaler/ISOFIX Kindersitz.
Die Montage erfolgt entgegen der
Fahrtrichtung mit den
Sicherheitsgurten des Fahrzeugs
oder mit der (separat zu
erwerbenden) ISOFIX-Basis K und
den ISOFIX-Verankerungen des
Fahrzeugs.
Alfa Romeo empfiehlt die Montage
mithilfe der (separat zu
erwerbenden) ISOFIX-Basis K und
den ISOFIX-Verankerungen des
Fahrzeugs.
Für die Montage auf den hinteren
Außenplätzen.
ISOFIX Basis 0+1 K
98
SICHERHEIT

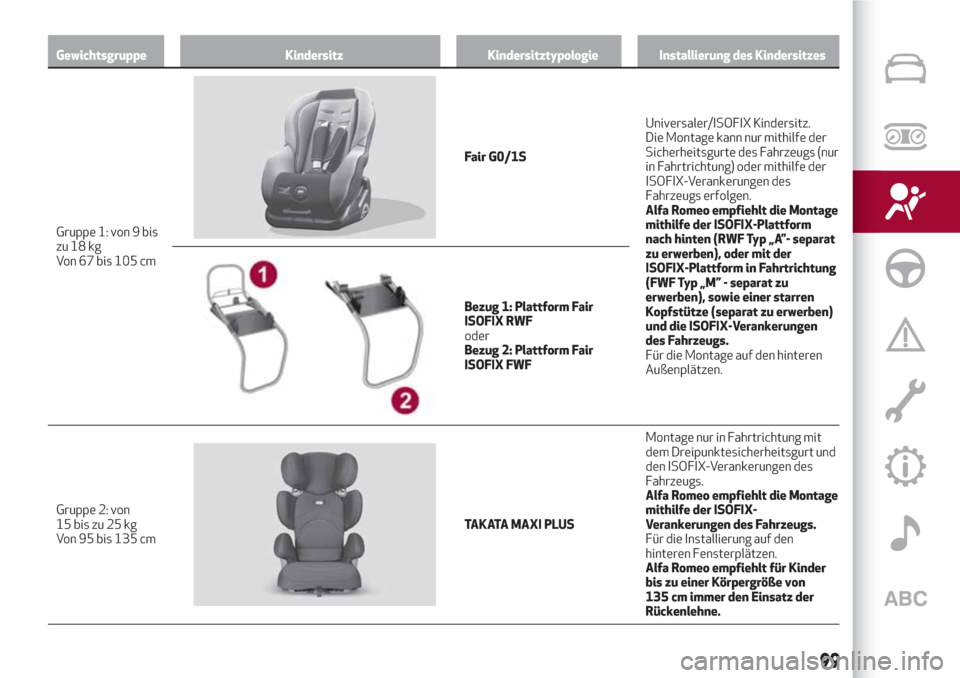

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 1: von 9 bis
zu 18
kg
Von 67 bis 105 cm
Fair G0/1SUniversaler/ISOFIX Kindersitz.
Die Montage kann nur mithilfe der
Sicherheitsgurte des Fahrzeugs (nur
in Fahrtrichtung) oder mithilfe der
ISOFIX-Verankerungen des
Fahrzeugs erfolgen.
Alfa Romeo empfiehlt die Montage
mithilfe der ISOFIX-Plattform
nach hinten (RWF Typ „A”- separat
zu erwerben), oder mit der
ISOFIX-Plattform in Fahrtrichtung
(FWF Typ „M” - separat zu
erwerben), sowie einer starren
Kopfstütze (separat zu erwerben)
und die ISOFIX-Verankerungen
des Fahrzeugs.
Für die Montage auf den hinteren
Außenplätzen.
Bezug 1: Plattform Fair
ISOFIX RWF
oder
Bezug 2: Plattform Fair
ISOFIX FWF
Gruppe 2: von
15 bis zu 25 kg
Von 95 bis 135 cm
TAKATA MAXI PLUSMontage nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den ISOFIX-Verankerungen des
Fahrzeugs.
Alfa Romeo empfiehlt die Montage
mithilfe der ISOFIX-
Verankerungen des Fahrzeugs.
Für die Installierung auf den
hinteren Fensterplätzen.
Alfa Romeo empfiehlt für Kinder
bis zu einer Körpergröße von
135 cm immer den Einsatz der
Rückenlehne.
99

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 3: von
22 biszu 36 kg
Von 136 bis 150 cmTAKATA MAXI PLUSMontage nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den ISOFIX-Verankerungen des
Fahrzeugs.
Alfa Romeo empfiehlt die Montage
mithilfe der ISOFIX-
Verankerungen des Fahrzeugs.
Für die Installierung auf den
hinteren Fensterplätzen.
100
SICHERHEIT

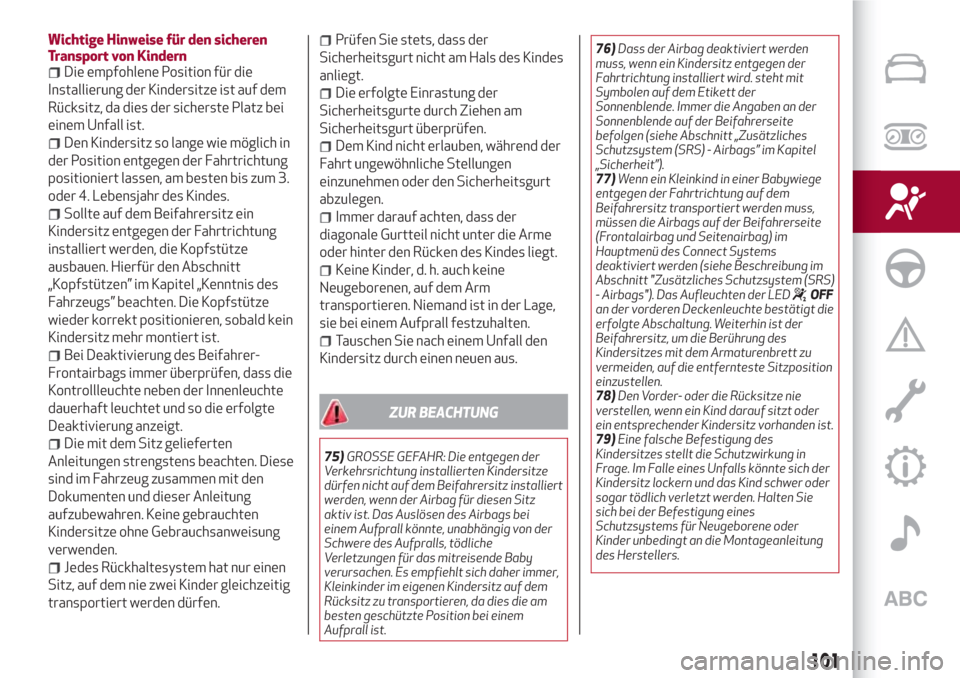

Wichtige Hinweise für den sicheren
Transport von Kindern
Die empfohlene Position für die
Installierung der Kindersitze ist auf dem
Rücksitz, da dies der sicherste Platz bei
einem Unfall ist.
Den Kindersitz so lange wie möglich in
der Position entgegen der Fahrtrichtung
positioniert lassen, am besten bis zum 3.
oder 4. Lebensjahr des Kindes.
Sollte auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert werden, die Kopfstütze
ausbauen. Hierfür den Abschnitt
„Kopfstützen” im Kapitel „Kenntnis des
Fahrzeugs” beachten. Die Kopfstütze
wieder korrekt positionieren, sobald kein
Kindersitz mehr montiert ist.
Bei Deaktivierung des Beifahrer-
Frontairbags immer überprüfen, dass die
Kontrollleuchte neben der Innenleuchte
dauerhaft leuchtet und so die erfolgte
Deaktivierung anzeigt.
Die mit dem Sitz gelieferten
Anleitungen strengstens beachten. Diese
sind im Fahrzeug zusammen mit den
Dokumenten und dieser Anleitung
aufzubewahren. Keine gebrauchten
Kindersitze ohne Gebrauchsanweisung
verwenden.
Jedes Rückhaltesystem hat nur einen
Sitz, auf dem nie zwei Kinder gleichzeitig
transportiert werden dürfen.
Prüfen Sie stets, dass der
Sicherheitsgurt nicht am Hals des Kindes
anliegt.
Die erfolgte Einrastung der
Sicherheitsgurte durch Ziehen am
Sicherheitsgurt überprüfen.
Dem Kind nicht erlauben, während der
Fahrt ungewöhnliche Stellungen
einzunehmen oder den Sicherheitsgurt
abzulegen.
Immer darauf achten, dass der
diagonale Gurtteil nicht unter die Arme
oder hinter den Rücken des Kindes liegt.
Keine Kinder, d. h. auch keine
Neugeborenen, auf dem Arm
transportieren. Niemand ist in der Lage,
sie bei einem Aufprall festzuhalten.
Tauschen Sie nach einem Unfall den
Kindersitz durch einen neuen aus.
ZUR BEACHTUNG
75)GROSSE GEFAHR: Die entgegen der
Verkehrsrichtung installierten Kindersitze
dürfen nicht auf dem Beifahrersitz installiert
werden, wenn der Airbag für diesen Sitz
aktiv ist. Das Auslösen des Airbags bei
einem Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Es empfiehlt sich daher immer,
Kleinkinder im eigenen Kindersitz auf dem
Rücksitz zu transportieren, da dies die am
besten geschützte Position bei einem
Aufprall ist.76)Dass der Airbag deaktiviert werden
muss, wenn ein Kindersitz entgegen der
Fahrtrichtung installiert wird. steht mit
Symbolen auf dem Etikett der
Sonnenblende. Immer die Angaben an der
Sonnenblende auf der Beifahrerseite
befolgen (siehe Abschnitt „Zusätzliches
Schutzsystem (SRS) - Airbags” im Kapitel
„Sicherheit”).
77)Wenn ein Kleinkind in einer Babywiege
entgegen der Fahrtrichtung auf dem
Beifahrersitz transportiert werden muss,
müssen die Airbags auf der Beifahrerseite
(Frontalairbag und Seitenairbag) im
Hauptmenü des Connect Systems
deaktiviert werden (siehe Beschreibung im
Abschnitt "Zusätzliches Schutzsystem (SRS)
- Airbags"). Das Aufleuchten der LED
OFF
an der vorderen Deckenleuchte bestätigt die
erfolgte Abschaltung. Weiterhin ist der
Beifahrersitz, um die Berührung des
Kindersitzes mit dem Armaturenbrett zu
vermeiden, auf die entfernteste Sitzposition
einzustellen.
78)Den Vorder- oder die Rücksitze nie
verstellen, wenn ein Kind darauf sitzt oder
ein entsprechender Kindersitz vorhanden ist.
79)Eine falsche Befestigung des
Kindersitzes stellt die Schutzwirkung in
Frage. Im Falle eines Unfalls könnte sich der
Kindersitz lockern und das Kind schwer oder
sogar tödlich verletzt werden. Halten Sie
sich bei der Befestigung eines
Schutzsystems für Neugeborene oder
Kinder unbedingt an die Montageanleitung
des Herstellers.
101

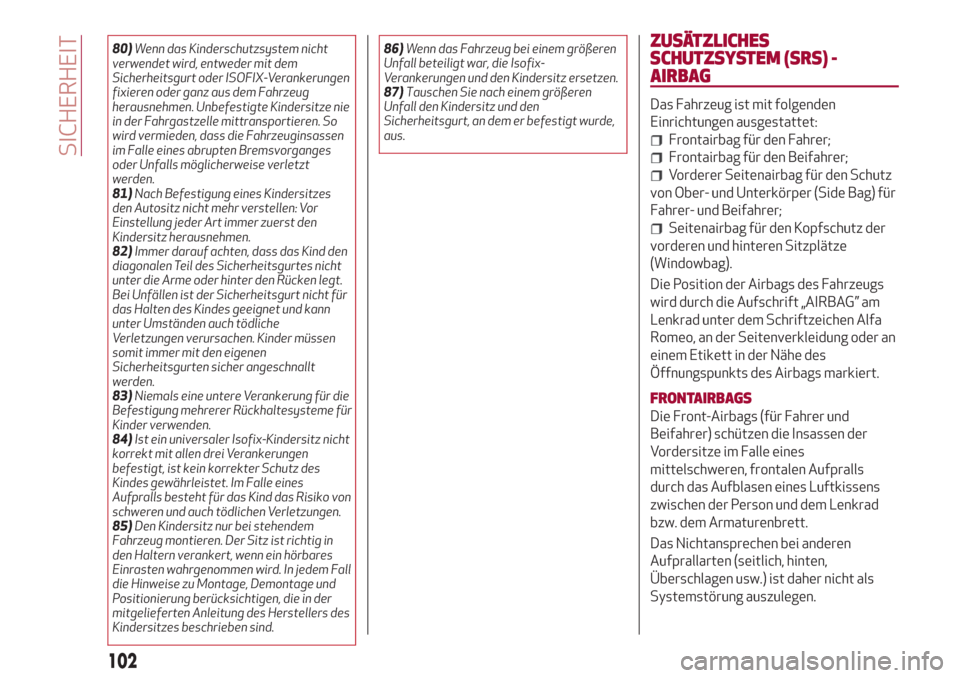

80)Wenn das Kinderschutzsystem nicht
verwendet wird, entweder mit dem
Sicherheitsgurt oder ISOFIX-Verankerungen
fixieren oder ganz aus dem Fahrzeug
herausnehmen. Unbefestigte Kindersitze nie
in der Fahrgastzelle mittransportieren. So
wird vermieden, dass die Fahrzeuginsassen
im Falle eines abrupten Bremsvorganges
oder Unfalls möglicherweise verletzt
werden.
81)Nach Befestigung eines Kindersitzes
den Autositz nicht mehr verstellen: Vor
Einstellung jeder Art immer zuerst den
Kindersitz herausnehmen.
82)Immer darauf achten, dass das Kind den
diagonalen Teil des Sicherheitsgurtes nicht
unter die Arme oder hinter den Rücken legt.
Bei Unfällen ist der Sicherheitsgurt nicht für
das Halten des Kindes geeignet und kann
unter Umständen auch tödliche
Verletzungen verursachen. Kinder müssen
somit immer mit den eigenen
Sicherheitsgurten sicher angeschnallt
werden.
83)Niemals eine untere Verankerung für die
Befestigung mehrerer Rückhaltesysteme für
Kinder verwenden.
84)Ist ein universaler Isofix-Kindersitz nicht
korrekt mit allen drei Verankerungen
befestigt, ist kein korrekter Schutz des
Kindes gewährleistet. Im Falle eines
Aufpralls besteht für das Kind das Risiko von
schweren und auch tödlichen Verletzungen.
85)Den Kindersitz nur bei stehendem
Fahrzeug montieren. Der Sitz ist richtig in
den Haltern verankert, wenn ein hörbares
Einrasten wahrgenommen wird. In jedem Fall
die Hinweise zu Montage, Demontage und
Positionierung berücksichtigen, die in der
mitgelieferten Anleitung des Herstellers des
Kindersitzes beschrieben sind.86)Wenn das Fahrzeug bei einem größeren
Unfall beteiligt war, die Isofix-
Verankerungen und den Kindersitz ersetzen.
87)Tauschen Sie nach einem größeren
Unfall den Kindersitz und den
Sicherheitsgurt, an dem er befestigt wurde,
aus.ZUSÄTZLICHES
SCHUTZSYSTEM (SRS) -
AIRBAG
Das Fahrzeug ist mit folgenden
Einrichtungen ausgestattet:
Frontairbag für den Fahrer;
Frontairbag für den Beifahrer;
Vorderer Seitenairbag für den Schutz
von Ober- und Unterkörper (Side Bag) für
Fahrer- und Beifahrer;
Seitenairbag für den Kopfschutz der
vorderen und hinteren Sitzplätze
(Windowbag).
Die Position der Airbags des Fahrzeugs
wird durch die Aufschrift „AIRBAG” am
Lenkrad unter dem Schriftzeichen Alfa
Romeo, an der Seitenverkleidung oder an
einem Etikett in der Nähe des
Öffnungspunkts des Airbags markiert.
FRONTAIRBAGS
Die Front-Airbags (für Fahrer und
Beifahrer) schützen die Insassen der
Vordersitze im Falle eines
mittelschweren, frontalen Aufpralls
durch das Aufblasen eines Luftkissens
zwischen der Person und dem Lenkrad
bzw. dem Armaturenbrett.
Das Nichtansprechen bei anderen
Aufprallarten (seitlich, hinten,
Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.
102
SICHERHEIT
