2017 Alfa Romeo Giulia Betriebsanleitung (in German)

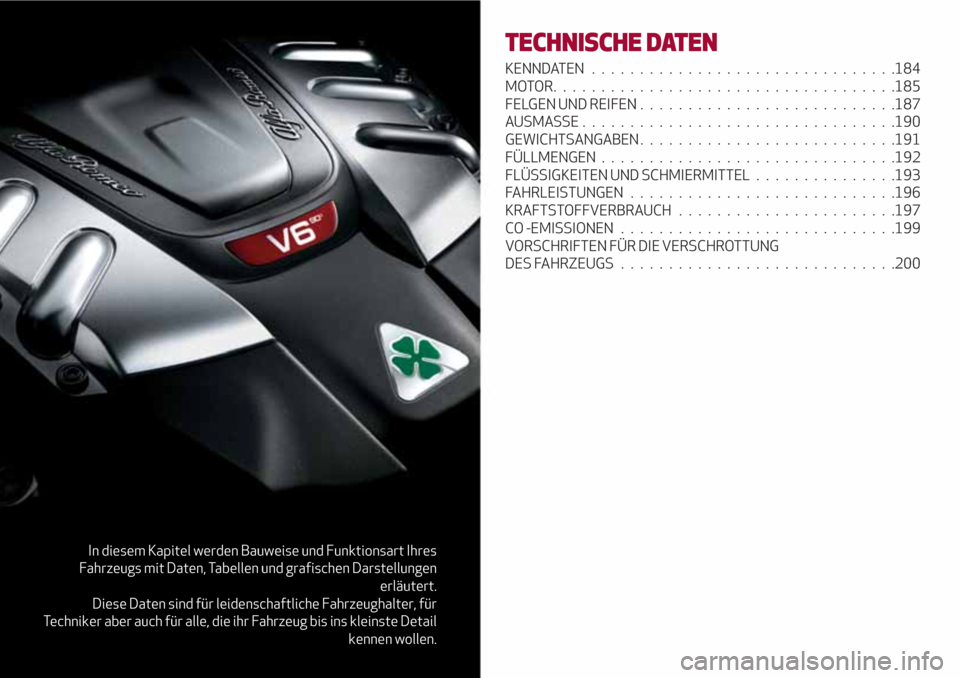

In diesem Kapitel werden Bauweise und Funktionsart Ihres
Fahrzeugs mit Daten, Tabellen und grafischen Darstellungen
erläutert.
Diese Daten sind für leidenschaftliche Fahrzeughalter, für
Techniker aber auch für alle, die ihr Fahrzeug bis ins kleinste Detail
kennen wollen.
TECHNISCHE DATEN
KENNDATEN . ...............................184
MOTOR....................................185
FELGEN UND REIFEN...........................187
AUSMASSE . ................................190
GEWICHTSANGABEN...........................191
FÜLLMENGEN ...............................192
FLÜSSIGKEITEN UND SCHMIERMITTEL...............193
FAHRLEISTUNGEN . ...........................196
KRAFTSTOFFVERBRAUCH . . .....................197
CO -EMISSIONEN.............................199
VORSCHRIFTEN FÜR DIE VERSCHROTTUNG
DES FAHRZEUGS.............................200

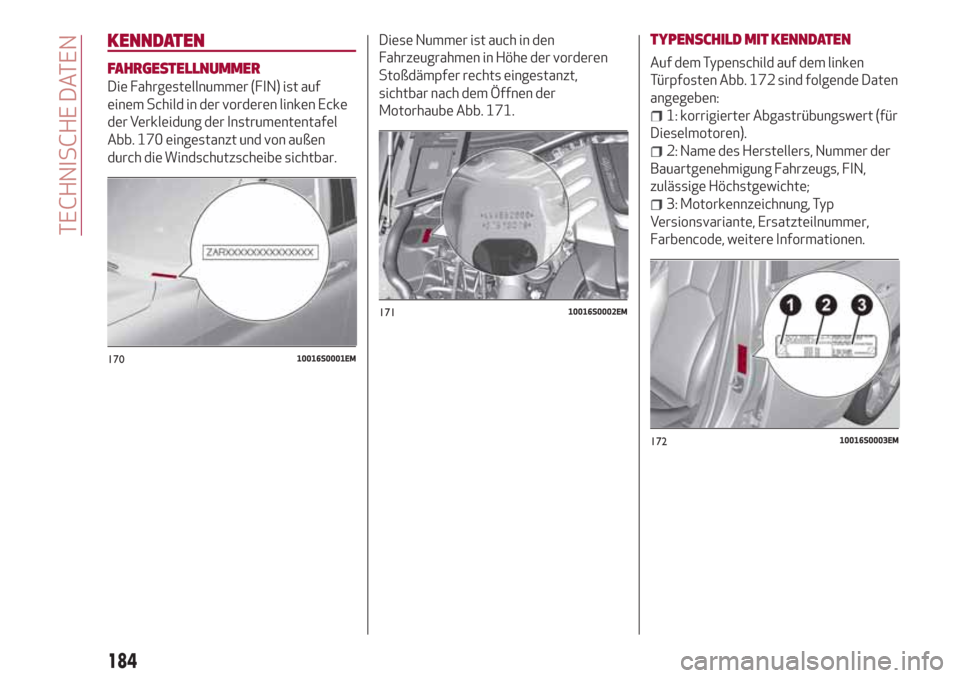

KENNDATEN
FAHRGESTELLNUMMER
Die Fahrgestellnummer (FIN) ist auf
einem Schild in der vorderen linken Ecke
der Verkleidung der Instrumententafel
Abb. 170 eingestanzt und von außen
durch die Windschutzscheibe sichtbar.Diese Nummer ist auch in den
Fahrzeugrahmen in Höhe der vorderen
Stoßdämpfer rechts eingestanzt,
sichtbar nach dem Öffnen der
Motorhaube Abb. 171.
TYPENSCHILD MIT KENNDATEN
Auf dem Typenschild auf dem linken
Türpfosten Abb. 172 sind folgende Daten
angegeben:
1: korrigierter Abgastrübungswert (für
Dieselmotoren).
2: Name des Herstellers, Nummer der
Bauartgenehmigung Fahrzeugs, FIN,
zulässige Höchstgewichte;
3: Motorkennzeichnung, Typ
Versionsvariante, Ersatzteilnummer,
Farbencode, weitere Informationen.
17010016S0001EM
17110016S0002EM
17210016S0003EM
184
TECHNISCHE DATEN

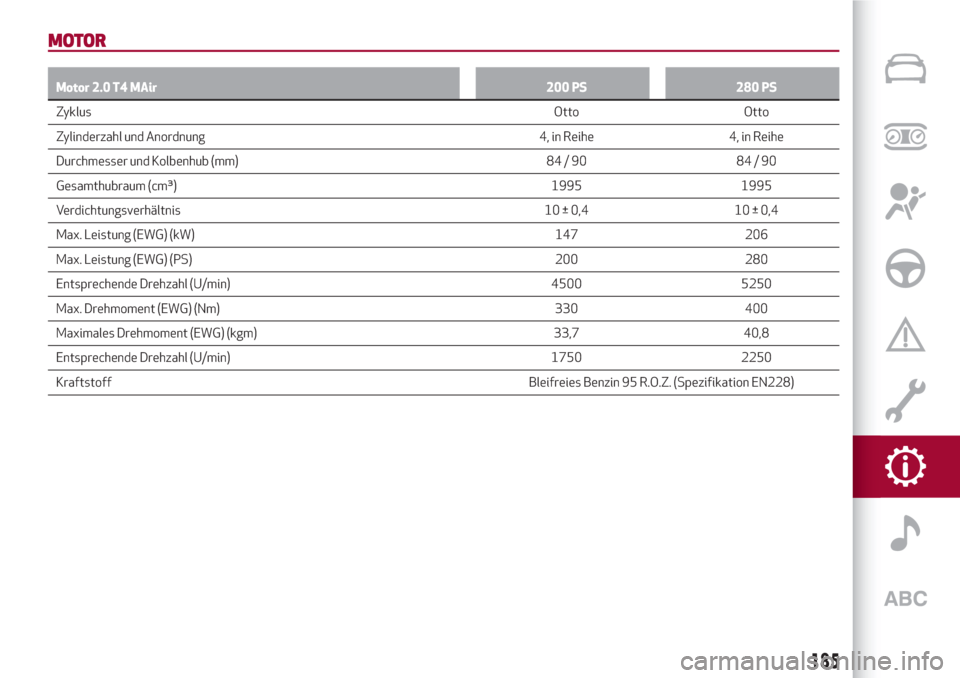

MOTOR
Motor 2.0 T4 MAir 200 PS 280 PS
ZyklusOtto Otto
Z
ylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 84 / 90 84 / 90
Gesamthubraum (cm³) 1995 1995
Verdichtungsverhältnis 10 ± 0,4 10 ± 0,4
Max. Leistung (EWG) (kW) 147 206
Max. Leistung (EWG) (PS) 200 280
Entsprechende Drehzahl (U/min) 4500 5250
Max. Drehmoment (EWG) (Nm) 330 400
Maximales Drehmoment (EWG) (kgm) 33,7 40,8
Entsprechende Drehzahl (U/min) 1750 2250
KraftstoffBleifreies Benzin 95 R.O.Z. (Spezifikation EN228)
185

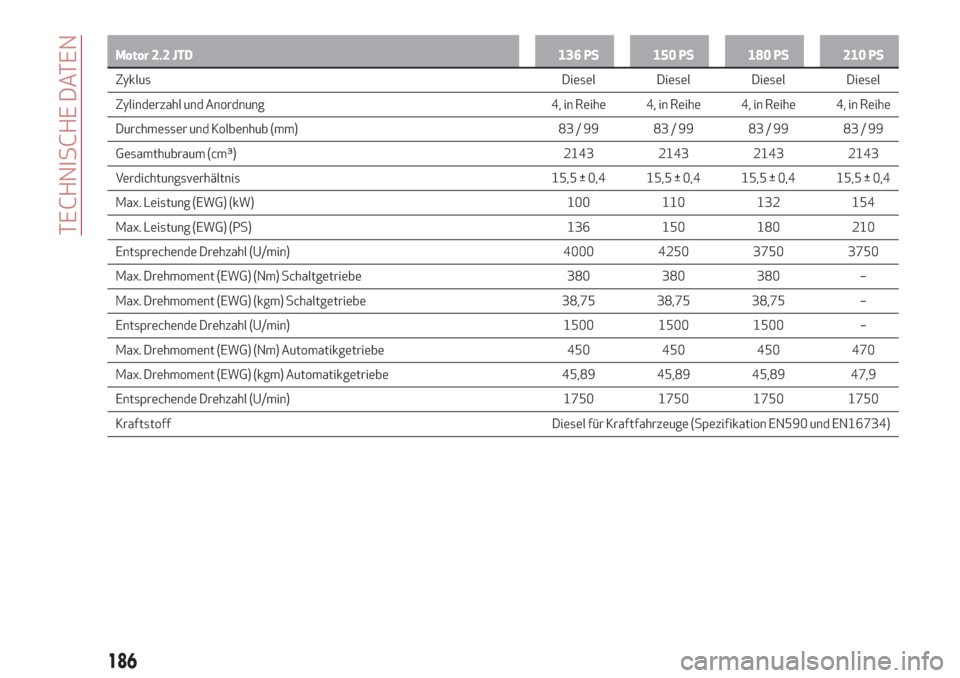

Motor 2.2 JTD 136 PS 150 PS 180 PS 210 PS
Zyklus Diesel Diesel Diesel Diesel
Zylinderzahl
und Anordnung 4, in Reihe 4, in Reihe 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 83 / 99 83 / 99 83 / 99 83 / 99
Gesamthubraum (cm³) 2143 2143 2143 2143
Verdichtungsverhältnis 15,5 ± 0,4 15,5 ± 0,4 15,5 ± 0,4 15,5 ± 0,4
Max. Leistung (EWG) (kW) 100 110 132 154
Max. Leistung (EWG) (PS) 136 150 180 210
Entsprechende Drehzahl (U/min) 4000 4250 3750 3750
Max. Drehmoment (EWG) (Nm) Schaltgetriebe 380 380 380 –
Max. Drehmoment (EWG) (kgm) Schaltgetriebe 38,75 38,75 38,75 –
Entsprechende Drehzahl (U/min) 1500 1500 1500 –
Max. Drehmoment (EWG) (Nm) Automatikgetriebe 450 450 450 470
Max. Drehmoment (EWG) (kgm) Automatikgetriebe 45,89 45,89 45,89 47,9
Entsprechende Drehzahl (U/min) 1750 1750 1750 1750
Kraftstoff Diesel für Kraftfahrzeuge (Spezifikation EN590 und EN16734)
186
TECHNISCHE DATEN

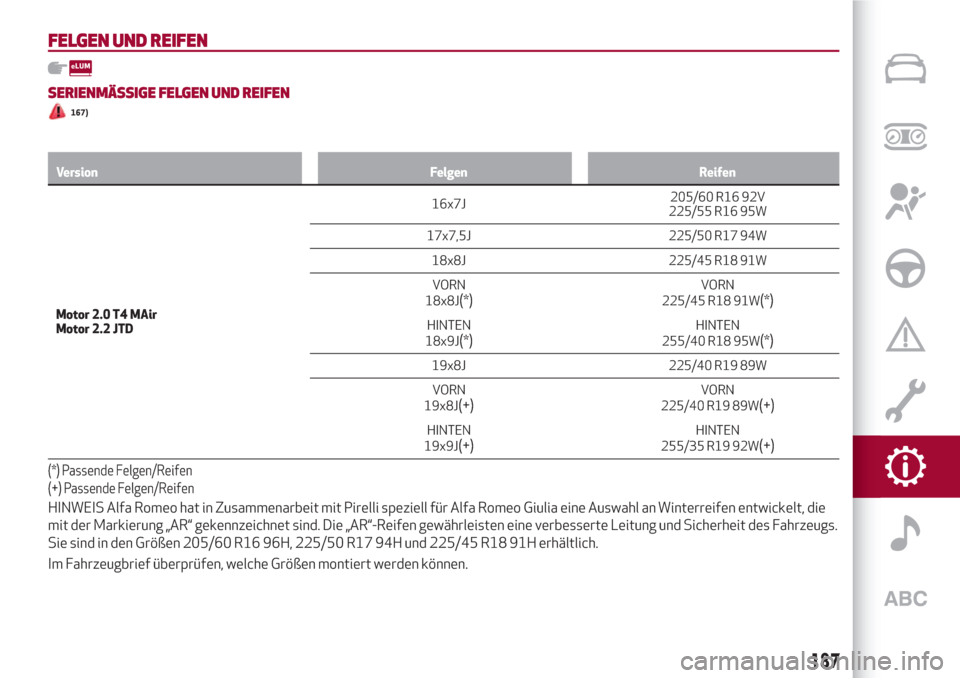

FELGEN UND REIFEN
SERIENMÄSSIGE FELGEN UND REIFEN
167)
Version Felgen Reifen
Motor 2.0 T4 MAir
Motor 2.2JTD16x7J205/60 R16 92V
225/55 R16 95W
17x7,5J 225/50 R17 94W
18x8J 225/45 R18 91W
VORN
18x8J(*)VORN
225/45 R18 91W(*)
HINTEN
18x9J(*)HINTEN
255/40 R18 95W(*)
19x8J 225/40 R19 89W
VORN
19x8J
(+)VORN
225/40 R19 89W(+)
HINTEN
19x9J(+)HINTEN
255/35 R19 92W(+)
(*) Passende Felgen/Reifen
(+) Passende Felgen/Reifen
HINWEIS Alfa Romeo hat in Zusammenarbeit mit Pirelli speziell für Alfa Romeo Giulia eine Auswahl an Winterreifen entwickelt, die
mit der Markierung „AR“ gekennzeichnet sind. Die „AR“-Reifen gewährleisten eine verbesserte Leitung und Sicherheit des Fahrzeugs.
Sie sind in den Größen 205/60 R16 96H, 225/50 R17 94H und 225/45 R18 91H erhältlich.
Im Fahrzeugbrief überprüfen, welche Größen montiert werden können.
187

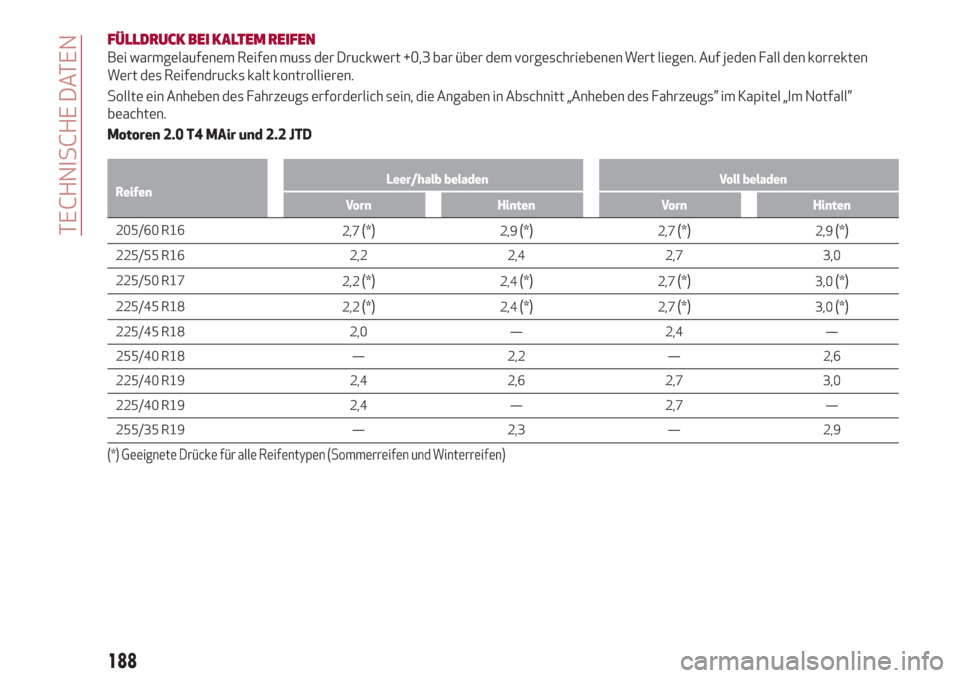

FÜLLDRUCK BEI KALTEM REIFEN
Bei warmgelaufenem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten
Wert des Reifendrucks kalt kontrollieren.
Sollte ein Anheben des Fahrzeugs erforderlich sein, die Angaben in Abschnitt „Anheben des Fahrzeugs” im Kapitel „Im Notfall”
beachten.
Motoren 2.0 T4 MAir und 2.2 JTD
ReifenLeer/halb beladen Voll beladen
Vorn Hinten Vorn Hinten
205/60 R16
2,7(*)2,9(*)2,7(*)2,9(*)
225/55 R16 2,2 2,4 2,7 3,0
225/50 R17
2,2
(*)2,4(*)2,7(*)3,0(*)
225/45 R18
2,2(*)2,4(*)2,7(*)3,0(*)
225/45 R18 2,0 — 2,4 —
255/40 R18 — 2,2 — 2,6
225/40 R19 2,4 2,6 2,7 3,0
225/40 R19 2,4 — 2,7 —
255/35 R19 — 2,3 — 2,9
(*) Geeignete Drücke für alle Reifentypen (Sommerreifen und Winterreifen)
188
TECHNISCHE DATEN

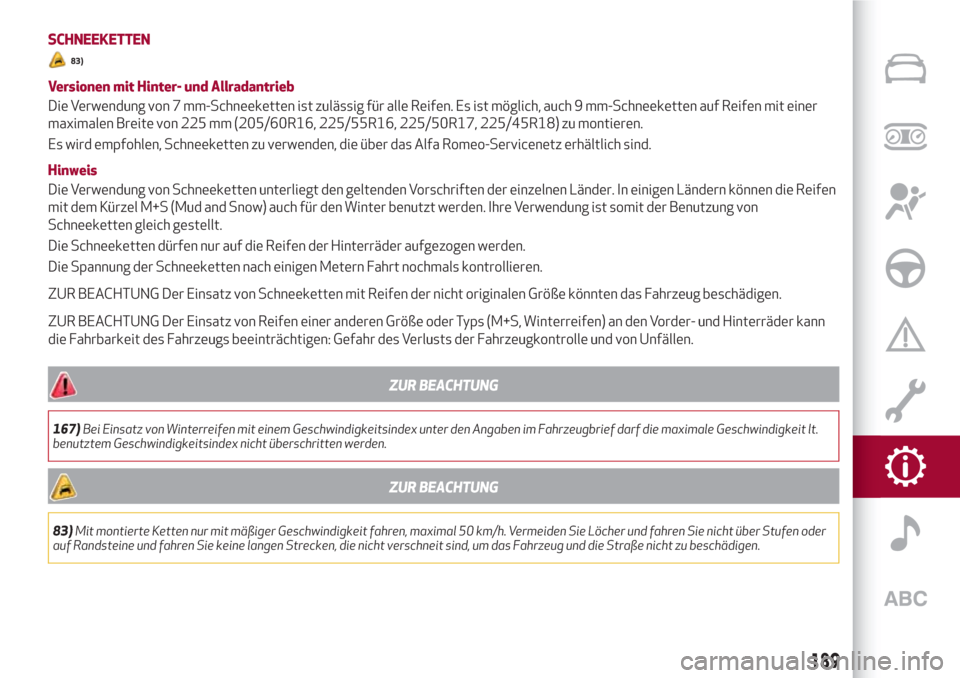

SCHNEEKETTEN
83)
Versionen mit Hinter- und Allradantrieb
Die Verwendung von 7 mm-Schneeketten ist zulässig für alle Reifen. Es ist möglich, auch 9 mm-Schneeketten auf Reifen mit einer
maximalen Breite von 225 mm (205/60R16, 225/55R16, 225/50R17, 225/45R18) zu montieren.
Es wird empfohlen, Schneeketten zu verwenden, die über das Alfa Romeo-Servicenetz erhältlich sind.
Hinweis
Die Verwendung von Schneeketten unterliegt den geltenden Vorschriften der einzelnen Länder. In einigen Ländern können die Reifen
mit dem Kürzel M+S (Mud and Snow) auch für den Winter benutzt werden. Ihre Verwendung ist somit der Benutzung von
Schneeketten gleich gestellt.
Die Schneeketten dürfen nur auf die Reifen der Hinterräder aufgezogen werden.
Die Spannung der Schneeketten nach einigen Metern Fahrt nochmals kontrollieren.
ZUR BEACHTUNG Der Einsatz von Schneeketten mit Reifen der nicht originalen Größe könnten das Fahrzeug beschädigen.
ZUR BEACHTUNG Der Einsatz von Reifen einer anderen Größe oder Typs (M+S, Winterreifen) an den Vorder- und Hinterräder kann
die Fahrbarkeit des Fahrzeugs beeinträchtigen: Gefahr des Verlusts der Fahrzeugkontrolle und von Unfällen.
ZUR BEACHTUNG
167)Bei Einsatz von Winterreifen mit einem Geschwindigkeitsindex unter den Angaben im Fahrzeugbrief darf die maximale Geschwindigkeit lt.
benutztem Geschwindigkeitsindex nicht überschritten werden.
ZUR BEACHTUNG
83)Mit montierte Ketten nur mit mäßiger Geschwindigkeit fahren, maximal 50 km/h. Vermeiden Sie Löcher und fahren Sie nicht über Stufen oder
auf Randsteine und fahren Sie keine langen Strecken, die nicht verschneit sind, um das Fahrzeug und die Straße nicht zu beschädigen.
189

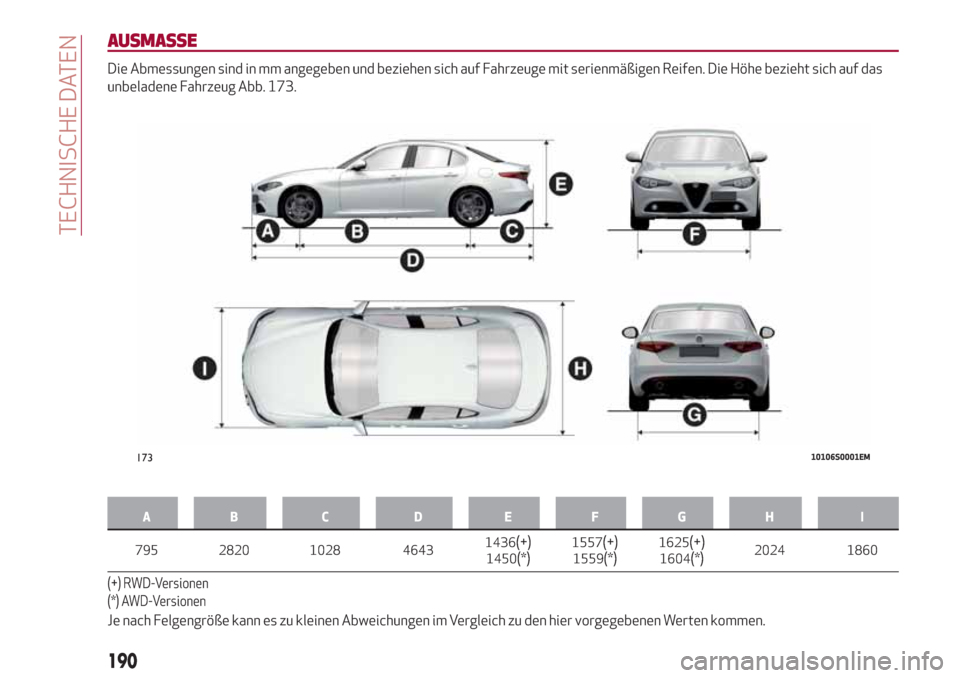

AUSMASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich auf das
unbeladene Fahrzeug Abb. 173.
AB C D EFGH I
795 2820 1028 46431436(+)1450(*)1557(+)1559(*)1625(+)1604(*)2024 1860
(+) RWD-Versionen
(*) AWD-Versionen
Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier vorgegebenen Werten kommen.
17310106S0001EM
190
