2017 Alfa Romeo Giulia Betriebsanleitung (in German)

LAMPENARTEN
Im Fahrzeug sind folgende Lampen installiert
Glaslampen (Typ A): Sie werden eingedrückt. Um sie herauszuziehen,
muss daran gezogen werden.
Glühlampen mit Bajonettsockel (Typ B): Zum Herausnehmen aus der
Halterung kann der Lampenkolben eingedrückt und nach links gedreht
werden, dann herausnehmen.
Zylinderförmige Lampen (Typ C): Um sie zu entnehmen, müssen sie von
den zugehörigen Kontakten gelöst werden.
Halogenlampen (Typ D): Um die Lampe auszubauen, den Stecker drehen
und herausziehen.
Halogenlampen (Typ E): Um die Lampe auszubauen, muss sie entgegen
dem Uhrzeigersinn gedreht werden.
Gasentladungslampen Xenon (Typ F): Für den Ersatz der Lampe den
Alfa Romeo-Kundendienst aufsuchen.
143

Glühlampen Tipo LeistungBezug in der
Abbildung
(1) Fernlicht, vordere Position/Tagfahrlicht (DRL) H15 55/15W D
(1) Abblendlicht H7 55W D
(1)
Fahrtrichtungsanzeiger vorne PY24W 24W B
(1) Nebelscheinwerfer H11 55W E
Fernlicht/Abblendlicht (mit Xenon-Entladung) D5S 25W F
Fernlicht/Abblendlicht (mit Xenon-Entladung) D3S 35 W F
Deckenleuchte auf der Sonnenblende 1.5CP 2.1W C
Leuchte im Ablagefach W5W 4W A
Kofferraumleuchte W5W 5W A
Ausstiegsbeleuchtung (in der Türunterseite) W5W 5W A
(1) Nur für Scheinwerfer der Grundausstattung mit Halogen - Fernlicht/Abblendlicht
144
IM NOTFALL

AUSWECHSELN EINER LAMPE DER
AUSSENBELEUCHTUNG
ZUR BEACHTUNG Die Lampe darf nur
bei stehendem Motor ausgetauscht
werden. Der Motor sollte auch abgekühlt
sein, um Verbrennungen zu vermeiden.
Vordere Kombileuchte mit
Halogen-Fern-/Abblendlicht
Abblendlicht
Zum Auswechseln dieser Lampe wie folgt
vorgehen:
Vom Radkasten die obere Abdeckung
abschrauben durch Lösen der Schrauben
Abb. 134.
Den Deckel entfernen Abb. 135.
die Kombileuchte/Lampensockel aus
dem Scheinwerferkörper
ziehenAbb. 136;
Die Glühlampe vom Stecker abziehen
und entfernen.
Die neue Lampe einsetzen und
sicherstellen, dass sie korrekt in den
Sockel eingeführt ist.
Danach die Kombileuchte mit
Lampensockel in die Aufnahme imScheinwerferkörper einführen und
sicherstellen, dass sie einrastet;
die Abdeckung anbringen und mit den
Schrauben befestigen.
Fernlicht
Zum Auswechseln dieser Lampe wie folgt
vorgehen:
Im Innern des Motorraums Abb. 137;
Den Deckel entfernen Abb. 138.
13408026S0001EM
13508026S0002EM
13608026S0003EM
13708026S0023EM
13808026S0004EM
145

Die Lampengruppe, den Lampensockel
und den Stecker nach links drehen und
dann aus dem Scheinwerferkörper ziehen
Abb. 139;
Die Glühlampe vom Lampensockel
abziehen und entfernen.
Die neue Lampe einsetzen und
sicherstellen, dass sie korrekt in den
Sockel eingeführt ist.
Danach die Lampengruppe mit
Lampensockel und Stecker in die
Aufnahme im Scheinwerferkörper
einführen und sicherstellen, dass sie
einrastet.
Den Schutzdeckel wieder anbringen.Fahrtrichtungsanzeiger
Zum Auswechseln dieser Lampe wie folgt
vorgehen:
Im Innern des Motorraums Abb. 140;
Deckel abschrauben Abb. 141;
Die Lampengruppe, den Lampensockel
und den Stecker abschrauben und dann
aus dem Scheinwerferkörper ziehen
Abb. 142;
Die Glühlampe vom Lampensockel
abziehen und entfernen.
Die neue Lampe einsetzen und
sicherstellen, dass sie korrekt in den
Sockel eingeführt ist.
Danach die Lampengruppe mit
Lampensockel und Stecker in die
Aufnahme im Scheinwerferkörper
einführen und sicherstellen, dass sie
einrastet.
Den Schutzdeckel wieder anbringen.
13908026S0005EM14008026S0023EM
14108026S0006EM
14208026S0007EM
146
IM NOTFALL

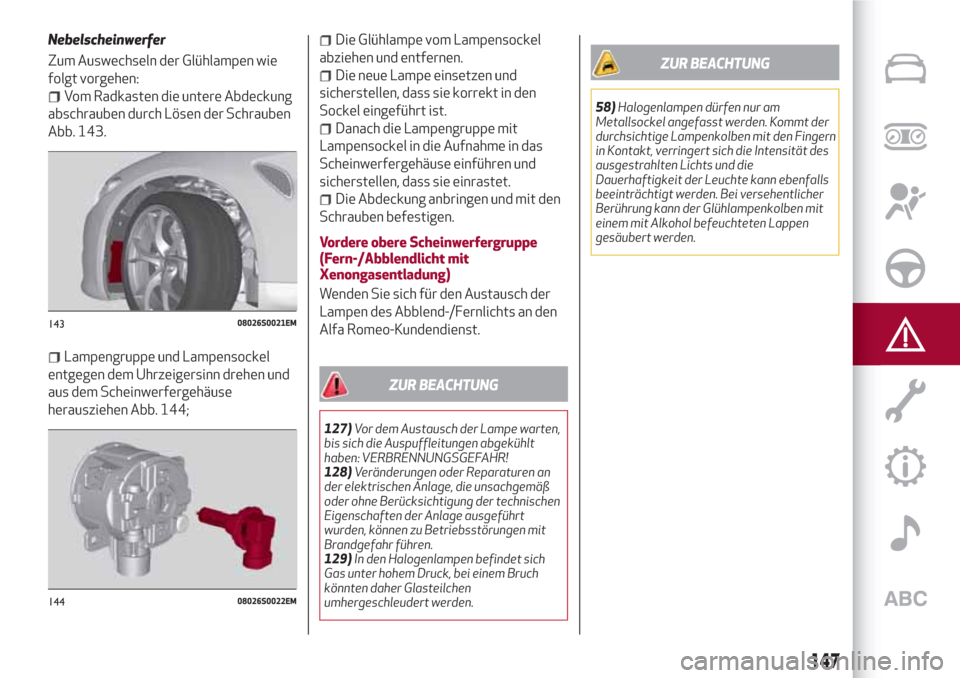

Nebelscheinwerfer
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
Vom Radkasten die untere Abdeckung
abschrauben durch Lösen der Schrauben
Abb. 143.
Lampengruppe und Lampensockel
entgegen dem Uhrzeigersinn drehen und
aus dem Scheinwerfergehäuse
herausziehen Abb. 144;
Die Glühlampe vom Lampensockel
abziehen und entfernen.
Die neue Lampe einsetzen und
sicherstellen, dass sie korrekt in den
Sockel eingeführt ist.
Danach die Lampengruppe mit
Lampensockel in die Aufnahme in das
Scheinwerfergehäuse einführen und
sicherstellen, dass sie einrastet.
Die Abdeckung anbringen und mit den
Schrauben befestigen.
Vordere obere Scheinwerfergruppe
(Fern-/Abblendlicht mit
Xenongasentladung)
Wenden Sie sich für den Austausch der
Lampen des Abblend-/Fernlichts an den
Alfa Romeo-Kundendienst.
ZUR BEACHTUNG
127)Vor dem Austausch der Lampe warten,
bis sich die Auspuffleitungen abgekühlt
haben: VERBRENNUNGSGEFAHR!
128)Veränderungen oder Reparaturen an
der elektrischen Anlage, die unsachgemäß
oder ohne Berücksichtigung der technischen
Eigenschaften der Anlage ausgeführt
wurden, können zu Betriebsstörungen mit
Brandgefahr führen.
129)In den Halogenlampen befindet sich
Gas unter hohem Druck, bei einem Bruch
könnten daher Glasteilchen
umhergeschleudert werden.
ZUR BEACHTUNG
58)Halogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt der
durchsichtige Lampenkolben mit den Fingern
in Kontakt, verringert sich die Intensität des
ausgestrahlten Lichts und die
Dauerhaftigkeit der Leuchte kann ebenfalls
beeinträchtigt werden. Bei versehentlicher
Berührung kann der Glühlampenkolben mit
einem mit Alkohol befeuchteten Lappen
gesäubert werden.
14308026S0021EM
14408026S0022EM
147

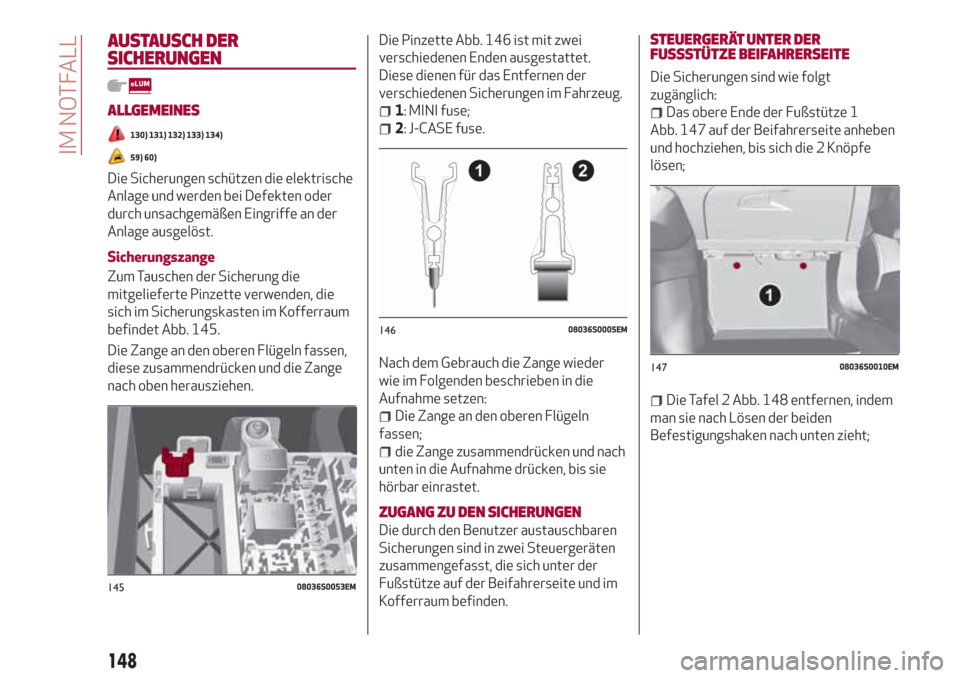

AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINES
130) 131) 132) 133) 134)
59) 60)
Die Sicherungen schützen die elektrische
Anlage und werden bei Defekten oder
durch unsachgemäßen Eingriffe an der
Anlage ausgelöst.
Sicherungszange
Zum Tauschen der Sicherung die
mitgelieferte Pinzette verwenden, die
sich im Sicherungskasten im Kofferraum
befindet Abb. 145.
Die Zange an den oberen Flügeln fassen,
diese zusammendrücken und die Zange
nach oben herausziehen.Die Pinzette Abb. 146 ist mit zwei
verschiedenen Enden ausgestattet.
Diese dienen für das Entfernen der
verschiedenen Sicherungen im Fahrzeug.
1: MINI fuse;
2: J-CASE fuse.
Nach dem Gebrauch die Zange wieder
wie im Folgenden beschrieben in die
Aufnahme setzen:
Die Zange an den oberen Flügeln
fassen;
die Zange zusammendrücken und nach
unten in die Aufnahme drücken, bis sie
hörbar einrastet.
ZUGANG ZU DEN SICHERUNGEN
Die durch den Benutzer austauschbaren
Sicherungen sind in zwei Steuergeräten
zusammengefasst, die sich unter der
Fußstütze auf der Beifahrerseite und im
Kofferraum befinden.
STEUERGERÄT UNTER DER
FUSSSTÜTZE BEIFAHRERSEITE
Die Sicherungen sind wie folgt
zugänglich:
Das obere Ende der Fußstütze 1
Abb. 147 auf der Beifahrerseite anheben
und hochziehen, bis sich die 2 Knöpfe
lösen;
Die Tafel 2 Abb. 148 entfernen, indem
man sie nach Lösen der beiden
Befestigungshaken nach unten zieht;
14508036S0053EM
14608036S0005EM
14708036S0010EM
148
IM NOTFALL

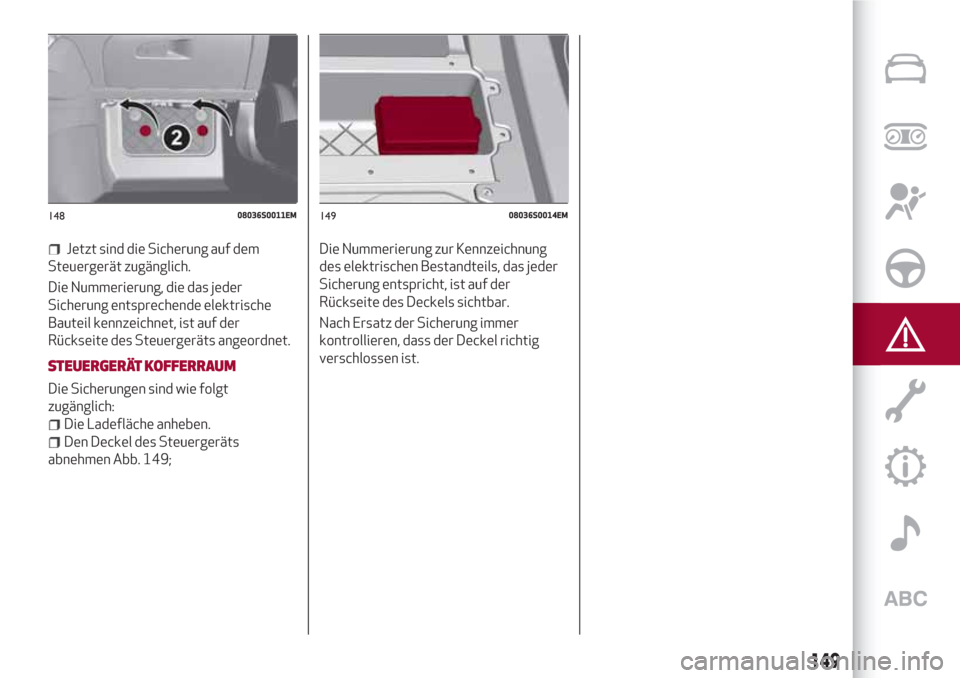

Jetzt sind die Sicherung auf dem
Steuergerät zugänglich.
Die Nummerierung, die das jeder
Sicherung entsprechende elektrische
Bauteil kennzeichnet, ist auf der
Rückseite des Steuergeräts angeordnet.
STEUERGERÄT KOFFERRAUM
Die Sicherungen sind wie folgt
zugänglich:
Die Ladefläche anheben.
Den Deckel des Steuergeräts
abnehmen Abb. 149;Die Nummerierung zur Kennzeichnung
des elektrischen Bestandteils, das jeder
Sicherung entspricht, ist auf der
Rückseite des Deckels sichtbar.
Nach Ersatz der Sicherung immer
kontrollieren, dass der Deckel richtig
verschlossen ist.
14808036S0011EM14908036S0014EM
149

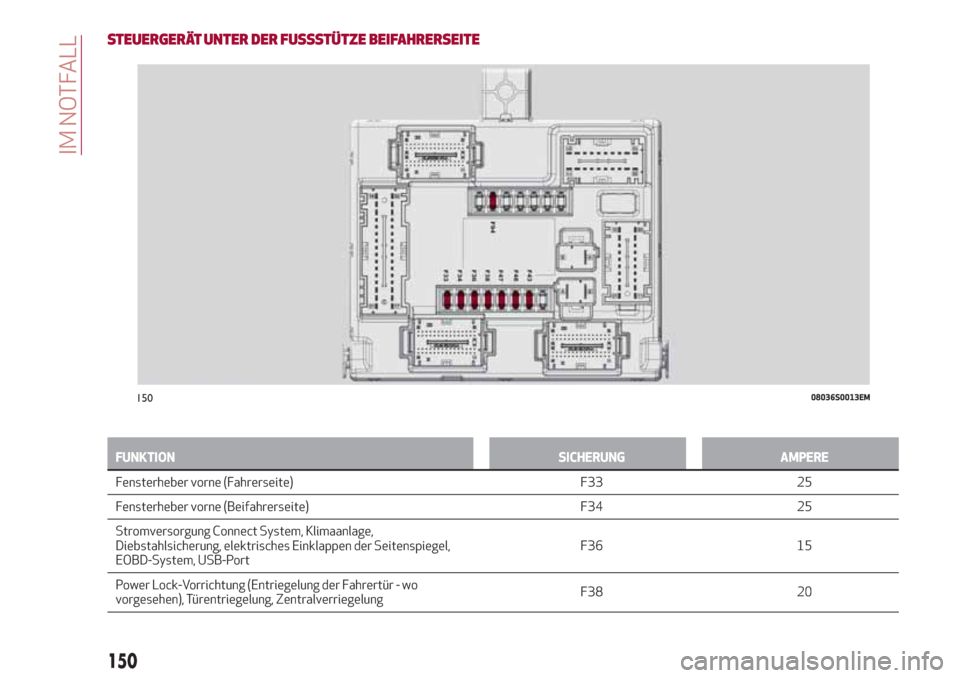

STEUERGERÄT UNTER DER FUSSSTÜTZE BEIFAHRERSEITE
FUNKTION SICHERUNG AMPERE
Fensterheber vorne (Fahrerseite) F33 25
Fensterheber
vorne (Beifahrerseite) F34 25
Stromversorgung Connect System, Klimaanlage,
Diebstahlsicherung, elektrisches Einklappen der Seitenspiegel,
EOBD-System, USB-PortF36 15
Power Lock-Vorrichtung (Entriegelung der Fahrertür - wo
vorgesehen), Türentriegelung, ZentralverriegelungF38 20
15008036S0013EM
150
IM NOTFALL
