2017 Abarth 500 Manual de Empleo y Cuidado (in Spanish)

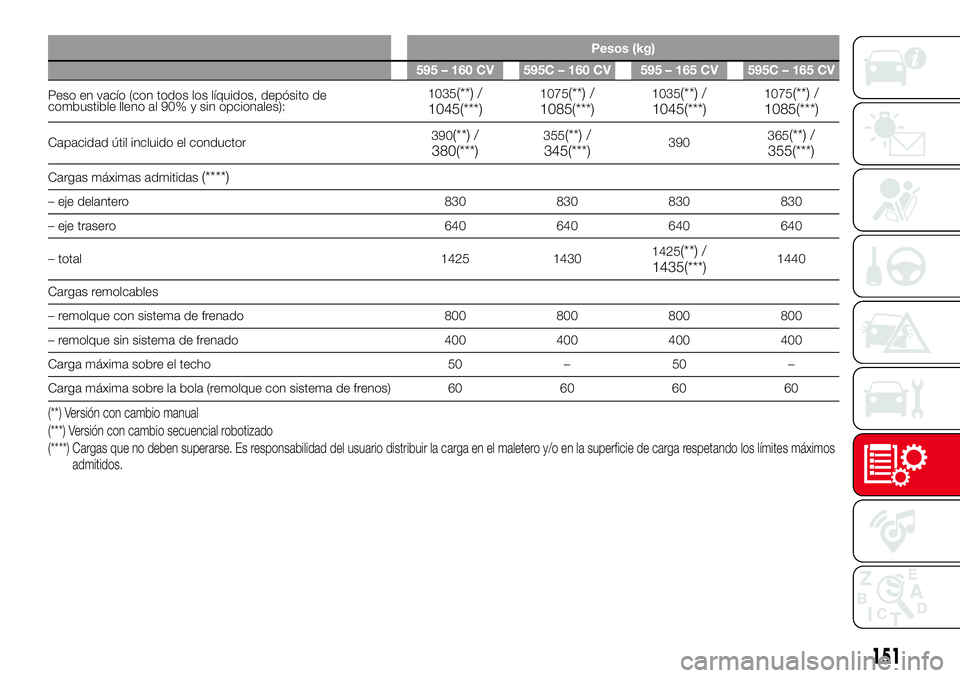

Pesos (kg)
595 – 160 CV 595C – 160 CV 595 – 165 CV 595C – 165 CV
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1035(**) /
1045(***)1075(**) /
1085(***)1035(**) /
1045(***)1075(**) /
1085(***)
Capacidad útil incluido el conductor390(**) /
380(***)355(**) /
345(***)390365(**) /
355(***)
Cargas máximas admitidas(****)
– eje delantero 830 830 830 830
– eje trasero 640 640 640 640
– total 1425 14301425
(**) /
1435(***)1440
Cargas remolcables
– remolque con sistema de frenado 800 800 800 800
– remolque sin sistema de frenado 400 400 400 400
Carga máxima sobre el techo 50 – 50 –
Carga máxima sobre la bola (remolque con sistema de frenos) 60 60 60 60
(**) Versión con cambio manual
(***) Versión con cambio secuencial robotizado
(****) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de carga respetando los límites máximos
admitidos.
151

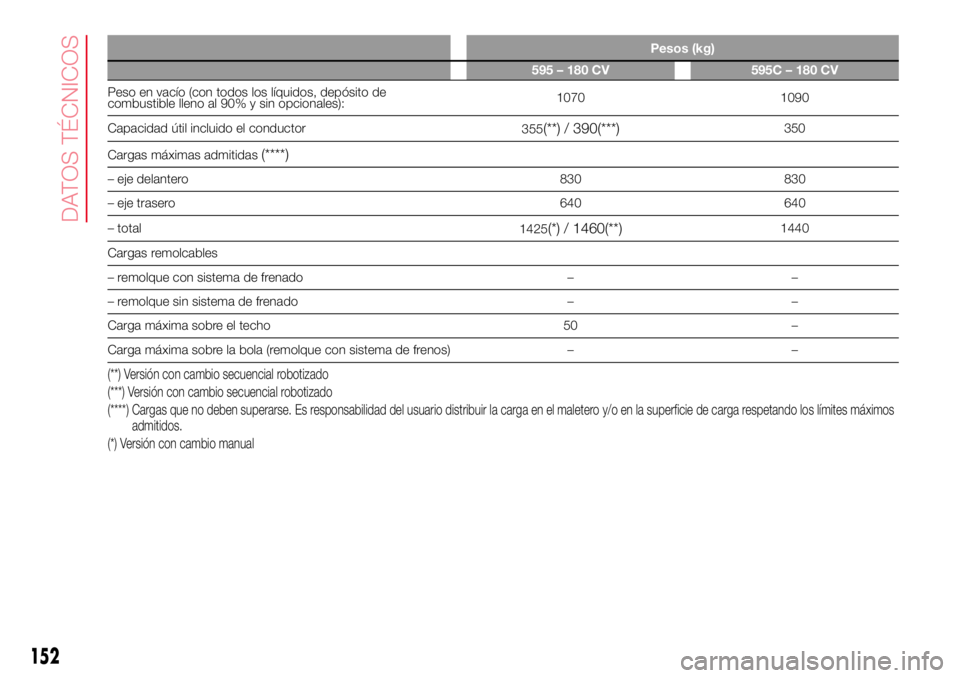

Pesos (kg)
595 – 180 CV 595C – 180 CV
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1070 1090
Capacidad útil incluido el conductor
355
(**) / 390(***)350
Cargas máximas admitidas
(****)
– eje delantero 830 830
– eje trasero 640 640
– total
1425
(*) / 1460(**)1440
Cargas remolcables
– remolque con sistema de frenado – –
– remolque sin sistema de frenado – –
Carga máxima sobre el techo 50 –
Carga máxima sobre la bola (remolque con sistema de frenos) – –
(**) Versión con cambio secuencial robotizado
(***) Versión con cambio secuencial robotizado
(****) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de carga respetando los límites máximos
admitidos.
(*) Versión con cambio manual
152
DATOS TÉCNICOS

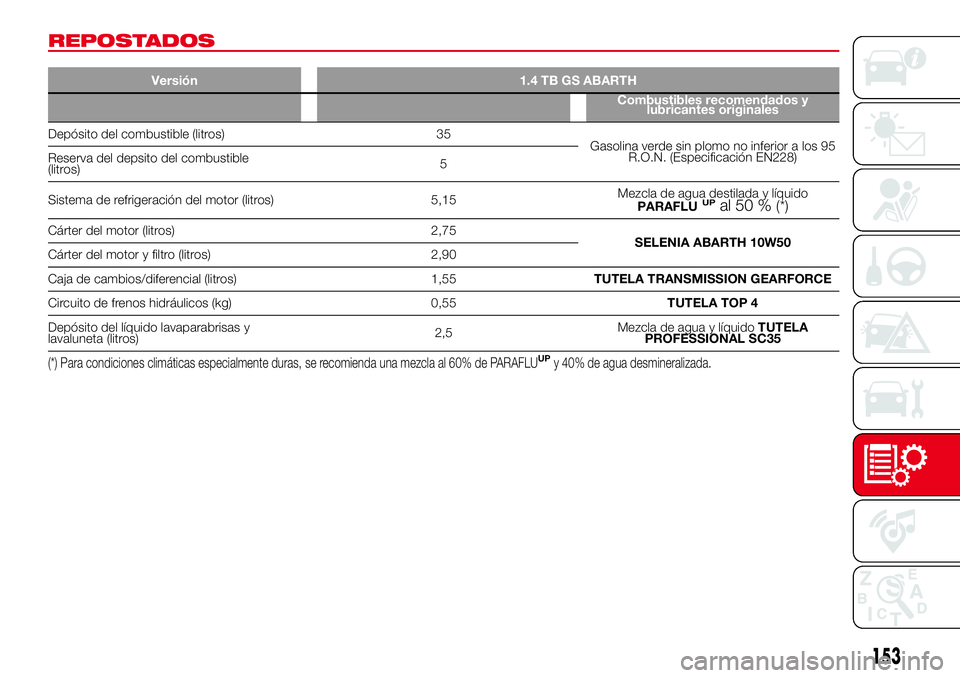

REPOSTADOS
Versión 1.4 TB GS ABARTH
Combustibles recomendados y
lubricantes originales
Depósito del combustible (litros) 35
Gasolina verde sin plomo no inferior a los 95
R.O.N. (Especificación EN228)
Reserva del depsito del combustible
(litros)5
Sistema de refrigeración del motor (litros) 5,15Mezcla de agua destilada y líquido
PARAFLU
UPal 50 %(*)
Cárter del motor (litros) 2,75
SELENIA ABARTH 10W50
Cárter del motor y filtro (litros) 2,90
Caja de cambios/diferencial (litros) 1,55TUTELA TRANSMISSION GEARFORCE
Circuito de frenos hidráulicos (kg) 0,55TUTELA TOP 4
Depósito del líquido lavaparabrisas y
lavaluneta (litros)2,5Mezcla de agua y líquidoTUTELA
PROFESSIONAL SC35
(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLUUPy 40% de agua desmineralizada.
153

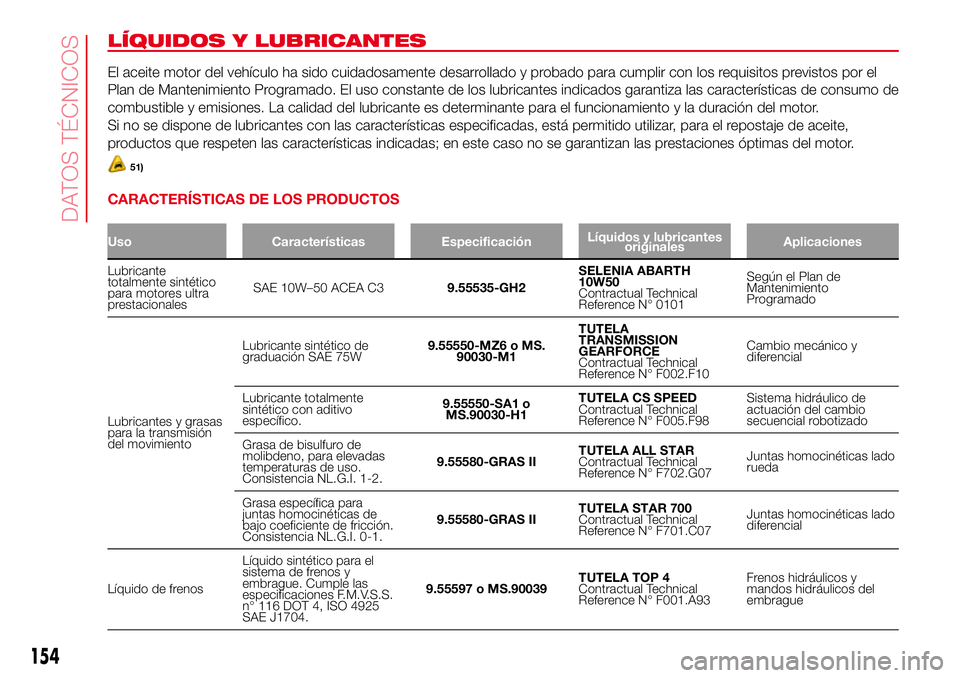

LÍQUIDOS Y LUBRICANTES
El aceite motor del vehículo ha sido cuidadosamente desarrollado y probado para cumplir con los requisitos previstos por el
Plan de Mantenimiento Programado. El uso constante de los lubricantes indicados garantiza las características de consumo de
combustible y emisiones. La calidad del lubricante es determinante para el funcionamiento y la duración del motor.
Si no se dispone de lubricantes con las características especificadas, está permitido utilizar, para el repostaje de aceite,
productos que respeten las características indicadas; en este caso no se garantizan las prestaciones óptimas del motor.
51)
CARACTERÍSTICAS DE LOS PRODUCTOS
Uso Características EspecificaciónLíquidos y lubricantes
originalesAplicaciones
Lubricante
totalmente sintético
para motores ultra
prestacionalesSAE 10W–50 ACEA C39.55535-GH2SELENIA ABARTH
10W50
Contractual Technical
Reference N° 0101Según el Plan de
Mantenimiento
Programado
Lubricantes y grasas
para la transmisión
del movimientoLubricante sintético de
graduación SAE 75W9.55550-MZ6 o MS.
90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambio mecánico y
diferencial
Lubricante totalmente
sintético con aditivo
específico.9.55550-SA1 o
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Sistema hidráulico de
actuación del cambio
secuencial robotizado
Grasa de bisulfuro de
molibdeno, para elevadas
temperaturas de uso.
Consistencia NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas lado
rueda
Grasa específica para
juntas homocinéticas de
bajo coeficiente de fricción.
Consistencia NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas lado
diferencial
Líquido de frenosLíquido sintético para el
sistema de frenos y
embrague. Cumple las
especificaciones F.M.V.S.S.
n° 116 DOT 4, ISO 4925
SAE J1704.9.55597 o MS.90039TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Frenos hidráulicos y
mandos hidráulicos del
embrague
154

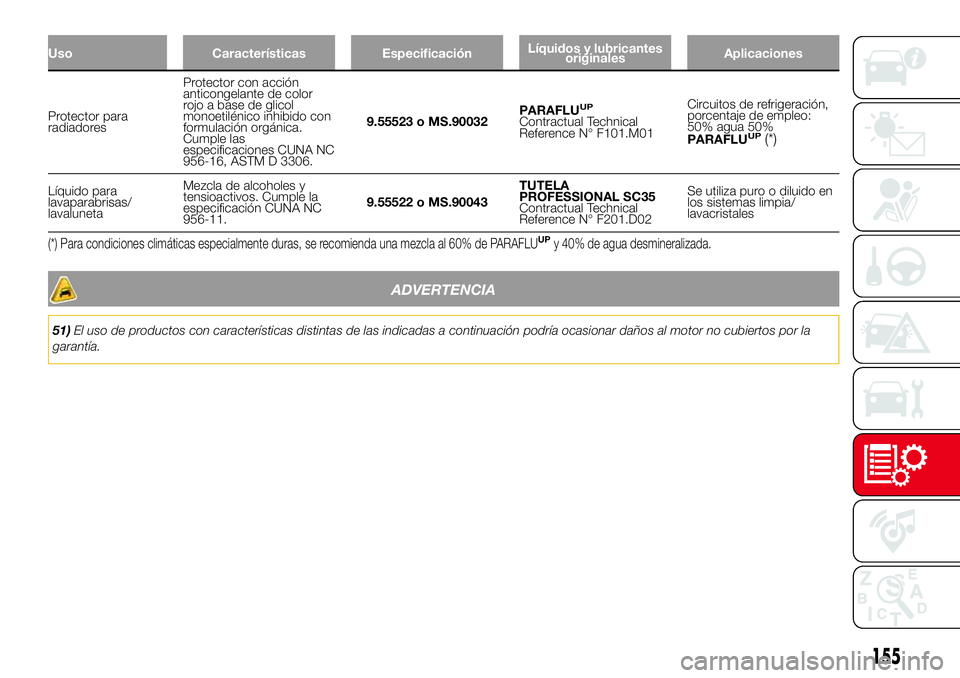

DATOS TÉCNICOS

Uso Características EspecificaciónLíquidos y lubricantes
originalesAplicaciones
Protector para
radiadoresProtector con acción
anticongelante de color
rojo a base de glicol
monoetilénico inhibido con
formulación orgánica.
Cumple las
especificaciones CUNA NC
956-16, ASTM D 3306.9.55523 o MS.90032PARAFLUUP
Contractual Technical
Reference N° F101.M01Circuitos de refrigeración,
porcentaje de empleo:
50% agua 50%
PARAFLUUP(*)
Líquido para
lavaparabrisas/
lavalunetaMezcla de alcoholes y
tensioactivos. Cumple la
especificación CUNA NC
956-11.9.55522 o MS.90043TUTELA
PROFESSIONAL SC35
Contractual Technical
Reference N° F201.D02Se utiliza puro o diluido en
los sistemas limpia/
lavacristales
(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLUUPy 40% de agua desmineralizada.
ADVERTENCIA
51)El uso de productos con características distintas de las indicadas a continuación podría ocasionar daños al motor no cubiertos por la
garantía.
155

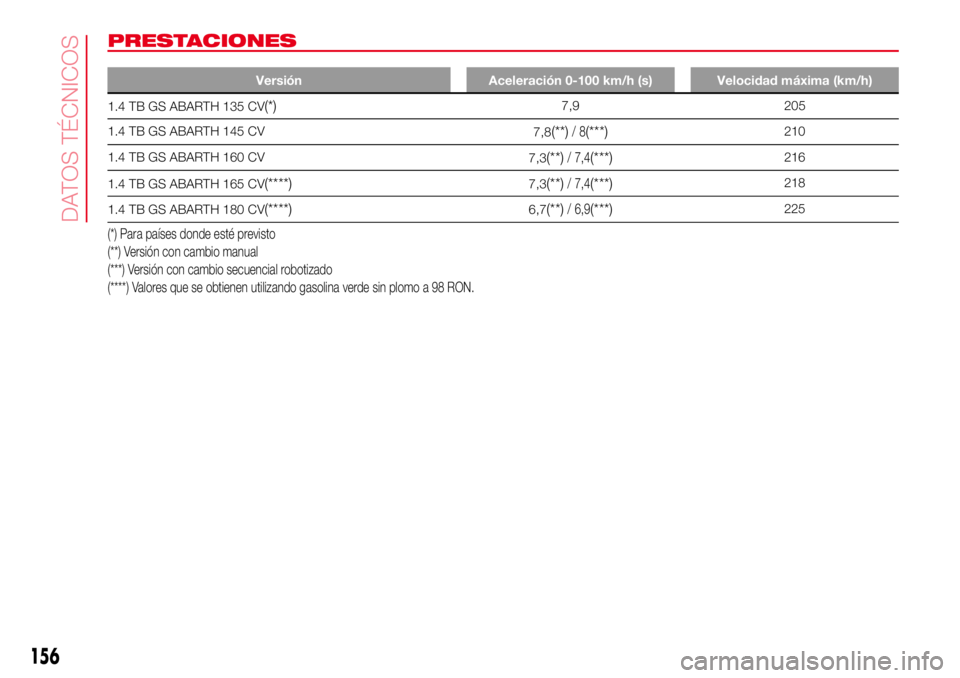

PRESTACIONES
Versión Aceleración 0-100 km/h (s) Velocidad máxima (km/h)
1.4 TB GS ABARTH 135 CV(*)7,9 205
1.4 TB GS ABARTH 145 CV
7,8
(**)/8(***)210
1.4 TB GS ABARTH 160 CV
7,3
(**)/ 7,4(***)216
1.4 TB GS ABARTH 165 CV
(****)7,3(**)/ 7,4(***)218
1.4 TB GS ABARTH 180 CV
(****)6,7(**)/ 6,9(***)225
(*) Para países donde esté previsto
(**) Versión con cambio manual
(***) Versión con cambio secuencial robotizado
(****) Valores que se obtienen utilizando gasolina verde sin plomo a 98 RON.
156
DATOS TÉCNICOS

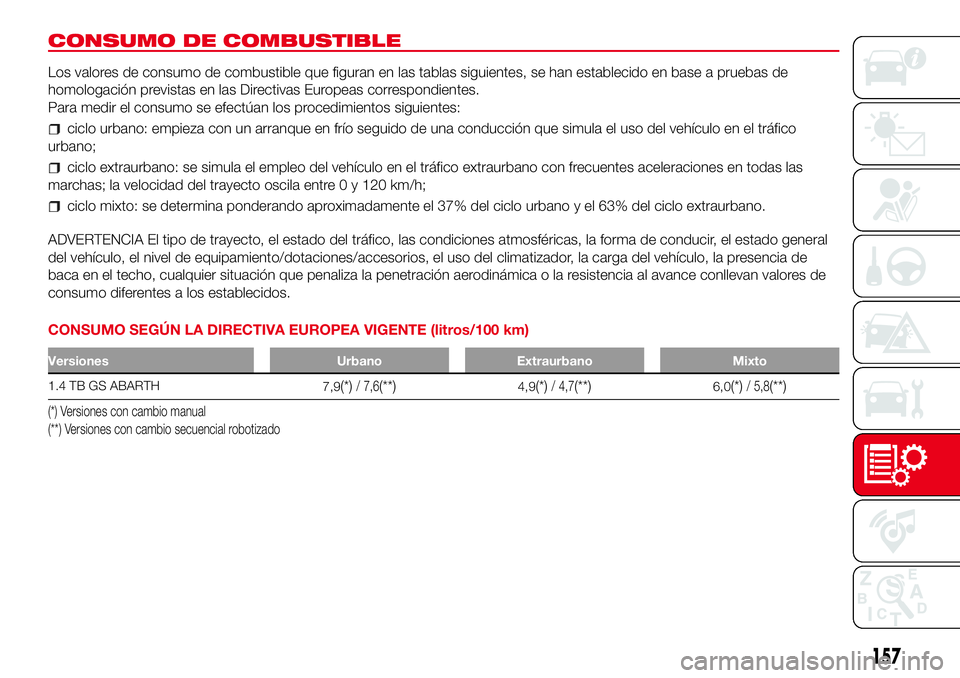

CONSUMO DE COMBUSTIBLE
Los valores de consumo de combustible que figuran en las tablas siguientes, se han establecido en base a pruebas de
homologación previstas en las Directivas Europeas correspondientes.
Para medir el consumo se efectúan los procedimientos siguientes:
ciclo urbano: empieza con un arranque en frío seguido de una conducción que simula el uso del vehículo en el tráfico
urbano;
ciclo extraurbano: se simula el empleo del vehículo en el tráfico extraurbano con frecuentes aceleraciones en todas las
marchas; la velocidad del trayecto oscila entre 0 y 120 km/h;
ciclo mixto: se determina ponderando aproximadamente el 37% del ciclo urbano y el 63% del ciclo extraurbano.
ADVERTENCIA El tipo de trayecto, el estado del tráfico, las condiciones atmosféricas, la forma de conducir, el estado general
del vehículo, el nivel de equipamiento/dotaciones/accesorios, el uso del climatizador, la carga del vehículo, la presencia de
baca en el techo, cualquier situación que penaliza la penetración aerodinámica o la resistencia al avance conllevan valores de
consumo diferentes a los establecidos.
CONSUMO SEGÚN LA DIRECTIVA EUROPEA VIGENTE (litros/100 km)
Versiones Urbano Extraurbano Mixto
1.4 TB GS ABARTH
7,9(*)/ 7,6(**)4,9(*)/ 4,7(**)6,0(*)/ 5,8(**)
(*) Versiones con cambio manual
(**) Versiones con cambio secuencial robotizado
157

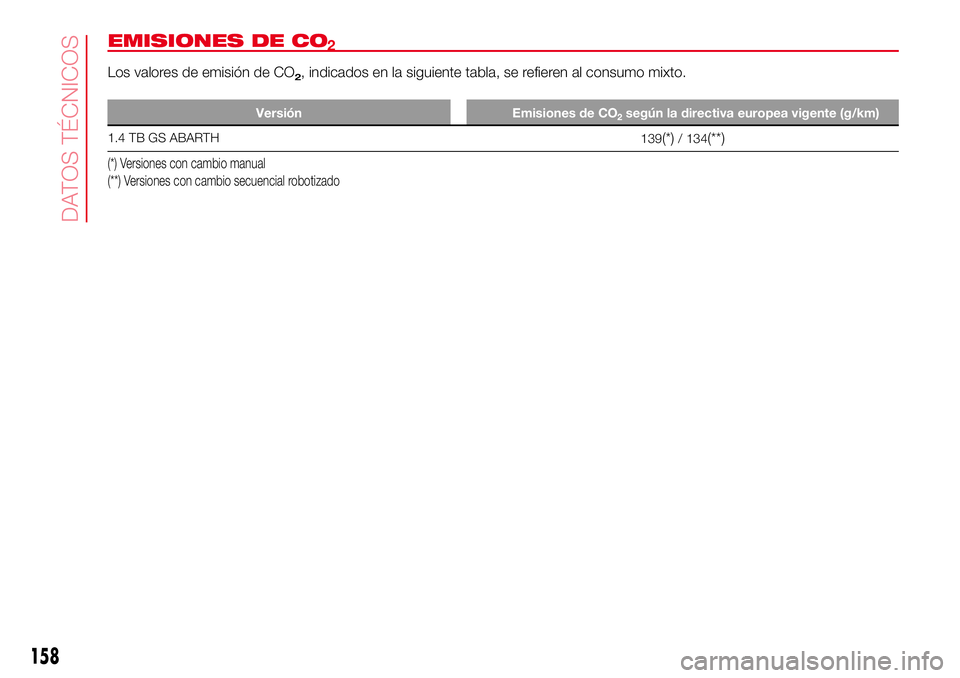

EMISIONES DE CO
Los valores de emisión de CO2, indicados en la siguiente tabla, se refieren al consumo mixto.
Versión Emisiones de CO
1.4 TB GS ABARTH
139(*)/ 134(**)
(*) Versiones con cambio manual
(**) Versiones con cambio secuencial robotizado
158
DATOS TÉCNICOS
segun la directiva europea vigente (g/km)2
2
