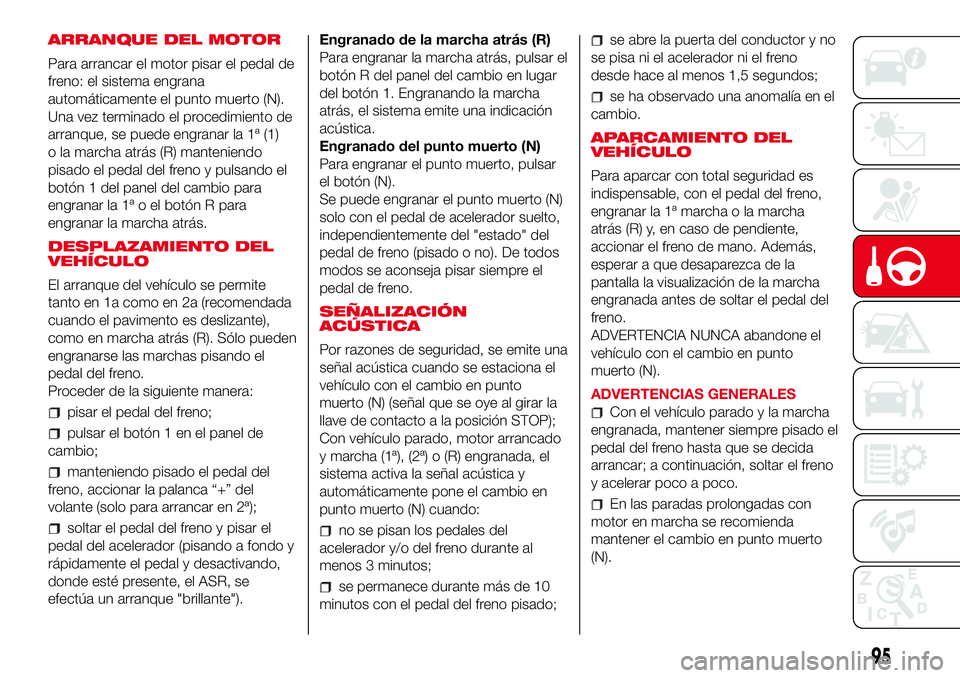

ARRANQUE DEL MOTOR
Para arrancar el motor pisar el pedal de
freno: el sistema engrana
automáticamente el punto muerto (N).
Una vez terminado el procedimiento de
arranque, se puede engranar la 1ª (1)
o la marcha atrás (R) manteniendo
pisado el pedal del freno y pulsando el
botón 1 del panel del cambio para
engranar la 1ª o el botón R para
engranar la marcha atrás.
DESPLAZAMIENTO DEL
VEHÍCULO
El arranque del vehículo se permite
tanto en 1a como en 2a (recomendada
cuando el pavimento es deslizante),
como en marcha atrás (R). Sólo pueden
engranarse las marchas pisando el
pedal del freno.
Proceder de la siguiente manera:
pisar el pedal del freno;
pulsar el botón 1 en el panel de
cambio;
manteniendo pisado el pedal del
freno, accionar la palanca “+” del
volante (solo para arrancar en 2ª);
soltar el pedal del freno y pisar el
pedal del acelerador (pisando a fondo y
rápidamente el pedal y desactivando,
donde esté presente, el ASR, se
efectúa un arranque "brillante").Engranado de la marcha atrás (R)
Para engranar la marcha atrás, pulsar el
botón R del panel del cambio en lugar
del botón 1. Engranando la marcha
atrás, el sistema emite una indicación
acústica.
Engranado del punto muerto (N)
Para engranar el punto muerto, pulsar
el botón (N).
Se puede engranar el punto muerto (N)
solo con el pedal de acelerador suelto,
independientemente del "estado" del
pedal de freno (pisado o no). De todos
modos se aconseja pisar siempre el
pedal de freno.
SEÑALIZACIÓN
ACÚSTICA
Por razones de seguridad, se emite una
señal acústica cuando se estaciona el
vehículo con el cambio en punto
muerto (N) (señal que se oye al girar la
llave de contacto a la posición STOP);
Con vehículo parado, motor arrancado
y marcha (1ª), (2ª) o (R) engranada, el
sistema activa la señal acústica y
automáticamente pone el cambio en
punto muerto (N) cuando:no se pisan los pedales del
acelerador y/o del freno durante al
menos 3 minutos;
se permanece durante más de 10
minutos con el pedal del freno pisado;
se abre la puerta del conductor y no
se pisa ni el acelerador ni el freno
desde hace al menos 1,5 segundos;
se ha observado una anomalía en el
cambio.
APARCAMIENTO DEL
VEHÍCULO
Para aparcar con total seguridad es
indispensable, con el pedal del freno,
engranar la 1ª marcha o la marcha
atrás (R) y, en caso de pendiente,
accionar el freno de mano. Además,
esperar a que desaparezca de la
pantalla la visualización de la marcha
engranada antes de soltar el pedal del
freno.
ADVERTENCIA NUNCA abandone el
vehículo con el cambio en punto
muerto (N).
ADVERTENCIAS GENERALES
Con el vehículo parado y la marcha
engranada, mantener siempre pisado el
pedal del freno hasta que se decida
arrancar; a continuación, soltar el freno
y acelerar poco a poco.
En las paradas prolongadas con
motor en marcha se recomienda
mantener el cambio en punto muerto
(N).
95

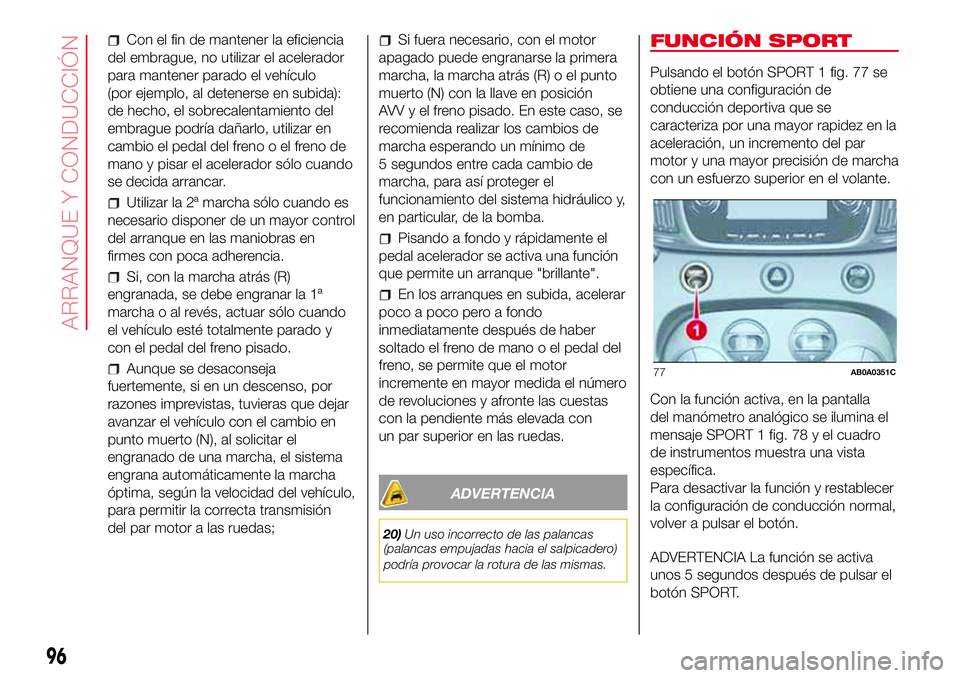

Con el fin de mantener la eficiencia
del embrague, no utilizar el acelerador
para mantener parado el vehículo
(por ejemplo, al detenerse en subida):
de hecho, el sobrecalentamiento del
embrague podría dañarlo, utilizar en
cambio el pedal del freno o el freno de
mano y pisar el acelerador sólo cuando
se decida arrancar.
Utilizar la 2ª marcha sólo cuando es
necesario disponer de un mayor control
del arranque en las maniobras en
firmes con poca adherencia.
Si, con la marcha atrás (R)
engranada, se debe engranar la 1ª
marcha o al revés, actuar sólo cuando
el vehículo esté totalmente parado y
con el pedal del freno pisado.
Aunque se desaconseja
fuertemente, si en un descenso, por
razones imprevistas, tuvieras que dejar
avanzar el vehículo con el cambio en
punto muerto (N), al solicitar el
engranado de una marcha, el sistema
engrana automáticamente la marcha
óptima, según la velocidad del vehículo,
para permitir la correcta transmisión
del par motor a las ruedas;
Si fuera necesario, con el motor
apagado puede engranarse la primera
marcha, la marcha atrás (R) o el punto
muerto (N) con la llave en posición
AVV y el freno pisado. En este caso, se
recomienda realizar los cambios de
marcha esperando un mínimo de
5 segundos entre cada cambio de
marcha, para así proteger el
funcionamiento del sistema hidráulico y,
en particular, de la bomba.
Pisando a fondo y rápidamente el
pedal acelerador se activa una función
que permite un arranque "brillante".
En los arranques en subida, acelerar
poco a poco pero a fondo
inmediatamente después de haber
soltado el freno de mano o el pedal del
freno, se permite que el motor
incremente en mayor medida el número
de revoluciones y afronte las cuestas
con la pendiente más elevada con
un par superior en las ruedas.
ADVERTENCIA
20)Un uso incorrecto de las palancas
(palancas empujadas hacia el salpicadero)
podría provocar la rotura de las mismas.
FUNCIÓN SPORT
Pulsando el botón SPORT 1 fig. 77 se
obtiene una configuración de
conducción deportiva que se
caracteriza por una mayor rapidez en la
aceleración, un incremento del par
motor y una mayor precisión de marcha
con un esfuerzo superior en el volante.
Con la función activa, en la pantalla
del manómetro analógico se ilumina el
mensaje SPORT 1 fig. 78 y el cuadro
de instrumentos muestra una vista
específica.
Para desactivar la función y restablecer
la configuración de conducción normal,
volver a pulsar el botón.
ADVERTENCIA La función se activa
unos 5 segundos después de pulsar el
botón SPORT.
77AB0A0351C
96
ARRANQUE Y CONDUCCIÓN

ADVERTENCIA Durante la aceleración,
con la función SPORT activada, podría
advertirse algún tirón, característico
de la configuración deportiva.
SENSORES DE
APARCAMIENTO
(donde esté presente)
Están ubicados en el parachoques
trasero del vehículo y tienen la función
de detectar y avisar al conductor de
la presencia de obstáculos en la
proximidad de la parte trasera del
vehículo mediante una señal acústica y
visual. El sonido puede ser intermitente
o continuo en función de la distancia
del obstáculo.
ACTIVACIÓN
Los sensores se activan
automáticamente al engranar la marcha
atrás. Al disminuir la distancia del
obstáculo situado detrás del vehículo,
aumenta la frecuencia de la señal
acústica.
SEÑALIZACIÓN
ACÚSTICA
En caso de presencia de un obstáculo
detrás del vehículo, al engranar la
marcha atrás se activa una señal
acústica que aumenta su frecuencia al
reducirse la distancia que separa el
obstáculo del parachoques hasta
convertirse en una señal continua
cuando la distancia de separación es
inferior a 30 cm de distancia.Distancias de detección
Si los sensores detectan varios
obstáculos, sólo se tiene en cuenta el
que está más cerca.
Durante las maniobras de
aparcamiento, prestar siempre la
máxima atención a los obstáculos que
podrían encontrarse por encima o
por debajo del sensor.
En algunas circunstancias, el sistema
no detecta los objetos ubicados a poca
distancia, por lo que pueden dañar el
vehículo o ser dañados.
115)
21) 22)
INDICACIONES EN LA
PANTALLA
Al activarse los sensores, se muestra
en la pantalla la vista indicada en la fig.
79.
1
78AB0A0360C
79AB0A0390C
97

La presencia y la distancia al obstáculo
se comunica no solo a través de una
señal acústica sino también la señal
visual de la pantalla del cuadro de
instrumentos: los arcos en color de la
parte trasera del vehículo indican si
se ha detectado un obstáculo. El
sistema avisa de la presencia de un
obstáculo mostrando un arco en
función de la distancia al obstáculo y
de su posición respecto al vehículo. Si
se detecta un objeto en la zona trasera
(lateral o central), la pantalla muestra
un arco intermitente en la zona
correspondiente y emite una señal
acústica intermitente. Conforme el
vehículo se aproxima al objeto, la
pantalla muestra un arco intermitente
que se aproxima al vehículo y la señal
acústica aumenta su frecuencia hasta
que se convierte en continua. El color
mostrado en la pantalla depende de
la distancia y de la posición del
obstáculo. Al disminuir la distancia
entre el vehículo y el obstáculo, los
arcos cambian de color amarillo a rojo
intermitente (a la derecha, en el centro
o a la izquierda).
ADVERTENCIA
21)Para el funcionamiento correcto del
sistema, es indispensable que los
sensores estén siempre limpios de barro,
suciedad, nieve o hielo. Durante la limpieza
de los sensores, tener mucho cuidado
para no rayarlos ni dañarlos; evitar el uso
de paños secos, ásperos o duros. Los
sensores se deben lavar con agua limpia,
si fuera necesario añadiendo detergente
para automóviles. En las estaciones de
lavado que utilicen pulverizadores de vapor
de agua o a alta presión, limpiar
rápidamente los sensores manteniendo la
boca a más de 10 cm de distancia.
22)En caso de actuaciones en el
parachoques en la zona de los sensores,
acudir a la Red de Asistencia Abarth.
De hecho, las intervenciones en el
parachoques realizadas incorrectamente
podrían alterar el funcionamiento de los
sensores de aparcamiento.
ADVERTENCIA
115)La responsabilidad del aparcamiento
y de otras maniobras peligrosas es
siempre del conductor. Al realizar estas
maniobras, asegurarse siempre de que en
el espacio de maniobra no haya personas
(especialmente niños) ni animales. Los
sensores de aparcamiento constituyen una
ayuda para el conductor, que nunca debe
reducir la atención durante las maniobras
potencialmente peligrosas, incluso cuando
se realicen a baja velocidad.
REPOSTADO DEL
VEHÍCULO
Apagar el motor antes de repostar el
combustible.
ADVERTENCIA No introducir en el
depósito, ni siquiera en casos de
emergencia, una cantidad mínima de
gasolina con plomo: el convertidor
catalítico se dañaría irremediablemente.
REPOSTADO
Para garantizar el repostado completo
del depósito, realizar dos operaciones
de abastecimiento después del primer
disparo del surtidor. Evitar operaciones
posteriores de repostado que podrían
causar anomalías en el sistema de
alimentación.
TAPÓN DEL DEPÓSITO
DE COMBUSTIBLE
El tapón 2 fig. 80 posee un cable que lo
asegura a la tapa 1 impidiendo que se
pierda.
98
ARRANQUE Y CONDUCCIÓN

Desenroscar el tapón 2 utilizando la
llave de arranque. El cierre hermético
puede determinar un leve aumento de
presión en el depósito. Por lo tanto,
es normal que al destaparlo se oiga un
ruido producido por la salida del aire.
Al repostar, enganchar el tapón al
dispositivo que hay dentro de la tapa,
tal como se indica en fig. 80.
116)
ADVERTENCIA
116)No acercarse a la boca del depósito
con llamas o cigarros encendidos: peligro
de incendio. Evitar acercar demasiado
el rostro a la boca de llenado del depósito
para no inhalar vapores nocivos.
ARRASTRE DE
REMOLQUES
ADVERTENCIAS
Para el arrastre de caravanas o
remolques, el vehículo debe estar
provisto del gancho de remolque
homologado y de una instalación
eléctrica adecuada. La instalación debe
realizarla personal especializado que
entregará la documentación adecuada
para la circulación por carretera.
Montar los espejos retrovisores
específicos o adicionales respetando
las normas vigentes del código de
circulación.
Recordar que al arrastrar un remolque
resulta más difícil subir por las
pendientes pronunciadas, aumenta la
distancia de frenado y los
adelantamientos son más lentos,
siempre en función del peso total del
mismo.
En las bajadas, engranar una marcha
corta en lugar de usar el freno
constantemente.El peso que el remolque ejerce sobre el
gancho de remolque del vehículo
reduce proporcionalmente su
capacidad de carga. Para estar seguro
de no superar el peso máximo que
se puede remolcar (indicado en el
permiso de circulación) se debe tener
presente el peso del remolque
completamente cargado, incluidos los
accesorios y el equipaje personal.
Respetar los límites de velocidad
específicos de cada país para los
vehículos que arrastran un remolque.
La velocidad máxima admitida nunca
debe superar los 100 km/h.
117) 118)
ADVERTENCIA
117)El sistema ABS del vehículo no
controla el sistema de frenos del remolque.
Por lo tanto, es necesario prestar especial
atención en los firmes resbaladizos.
118)Bajo ningún concepto se debe
modificar el sistema de frenos del vehículo
para accionar los frenos del remolque. El
sistema de frenos del remolque debe
ser totalmente independiente del sistema
hidráulico del vehículo.
1
2
80AB0A0058C
99

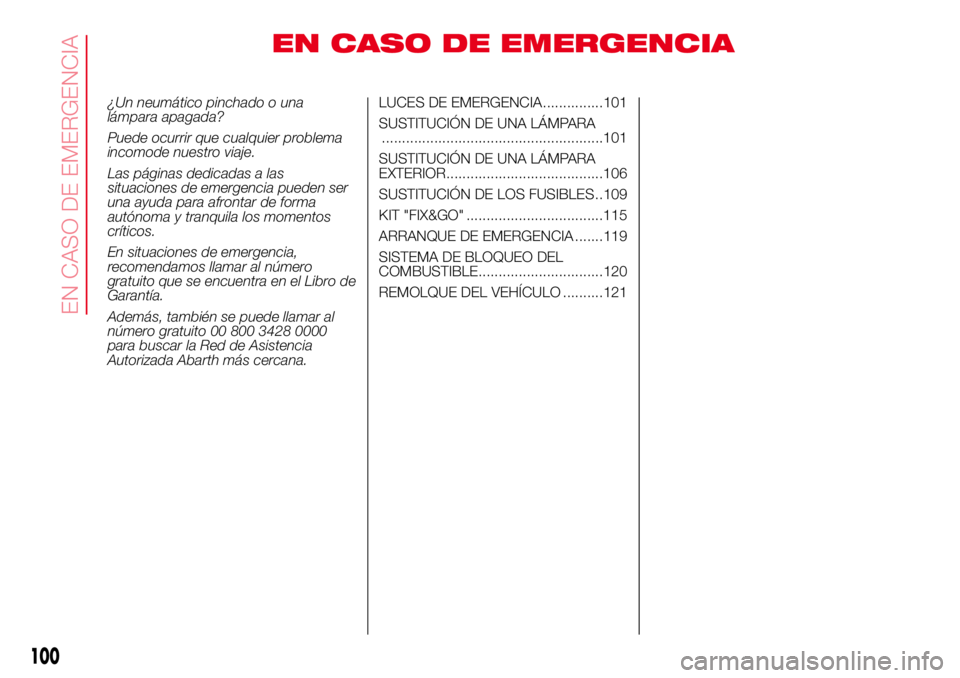

EN CASO DE EMERGENCIA
¿Un neumático pinchado o una
lámpara apagada?
Puede ocurrir que cualquier problema
incomode nuestro viaje.
Las páginas dedicadas a las
situaciones de emergencia pueden ser
una ayuda para afrontar de forma
autónoma y tranquila los momentos
críticos.
En situaciones de emergencia,
recomendamos llamar al número
gratuito que se encuentra en el Libro de
Garantía.
Además, también se puede llamar al
número gratuito 00 800 3428 0000
para buscar la Red de Asistencia
Autorizada Abarth más cercana.LUCES DE EMERGENCIA...............101
SUSTITUCIÓN DE UNA LÁMPARA
.......................................................101
SUSTITUCIÓN DE UNA LÁMPARA
EXTERIOR.......................................106
SUSTITUCIÓN DE LOS FUSIBLES ..109
KIT "FIX&GO" ..................................115
ARRANQUE DE EMERGENCIA .......119
SISTEMA DE BLOQUEO DEL
COMBUSTIBLE...............................120
REMOLQUE DEL VEHÍCULO ..........121
100
EN CASO DE EMERGENCIA

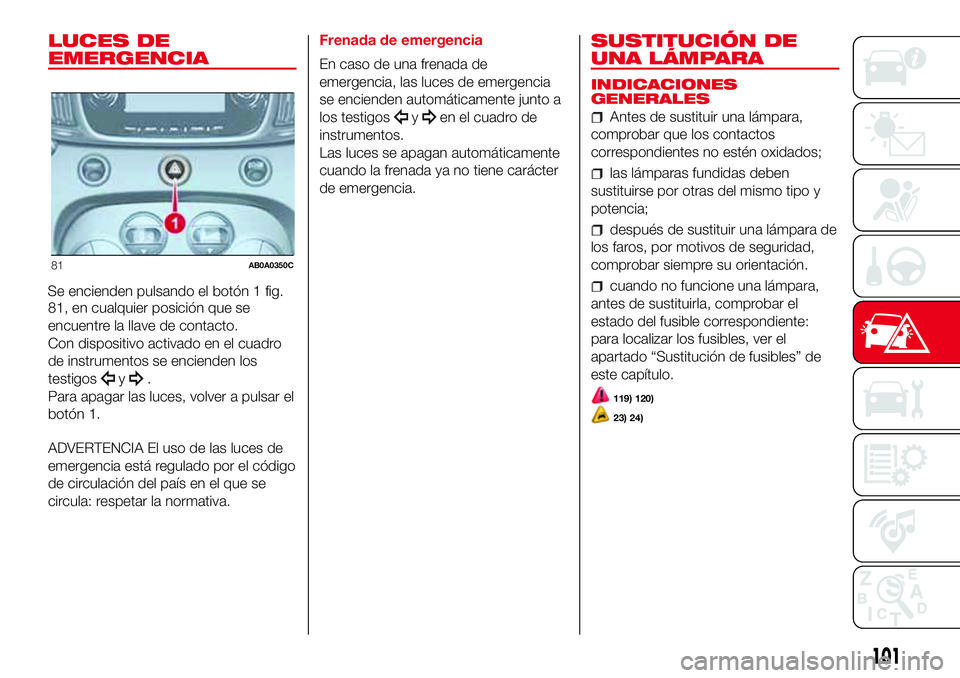

LUCES DE
EMERGENCIA
Se encienden pulsando el botón 1 fig.
81, en cualquier posición que se
encuentre la llave de contacto.
Con dispositivo activado en el cuadro
de instrumentos se encienden los
testigos
y.
Para apagar las luces, volver a pulsar el
botón 1.
ADVERTENCIA El uso de las luces de
emergencia está regulado por el código
de circulación del país en el que se
circula: respetar la normativa.Frenada de emergencia
En caso de una frenada de
emergencia, las luces de emergencia
se encienden automáticamente junto a
los testigos
yen el cuadro de
instrumentos.
Las luces se apagan automáticamente
cuando la frenada ya no tiene carácter
de emergencia.
SUSTITUCIÓN DE
UNA LÁMPARA
INDICACIONES
GENERALES
Antes de sustituir una lámpara,
comprobar que los contactos
correspondientes no estén oxidados;
las lámparas fundidas deben
sustituirse por otras del mismo tipo y
potencia;
después de sustituir una lámpara de
los faros, por motivos de seguridad,
comprobar siempre su orientación.
cuando no funcione una lámpara,
antes de sustituirla, comprobar el
estado del fusible correspondiente:
para localizar los fusibles, ver el
apartado “Sustitución de fusibles” de
este capítulo.
119) 120)
23) 24)
81AB0A0350C
101

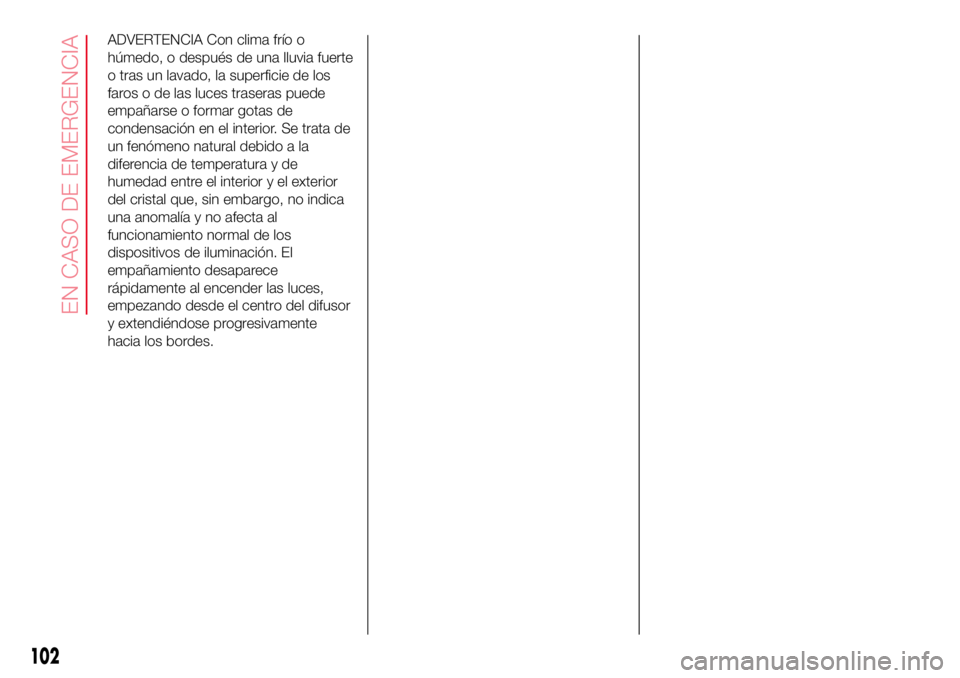

ADVERTENCIA Con clima frío o
húmedo, o después de una lluvia fuerte
o tras un lavado, la superficie de los
faros o de las luces traseras puede
empañarse o formar gotas de
condensación en el interior. Se trata de
un fenómeno natural debido a la
diferencia de temperatura y de
humedad entre el interior y el exterior
del cristal que, sin embargo, no indica
una anomalía y no afecta al
funcionamiento normal de los
dispositivos de iluminación. El
empañamiento desaparece
rápidamente al encender las luces,
empezando desde el centro del difusor
y extendiéndose progresivamente
hacia los bordes.
102
EN CASO DE EMERGENCIA
