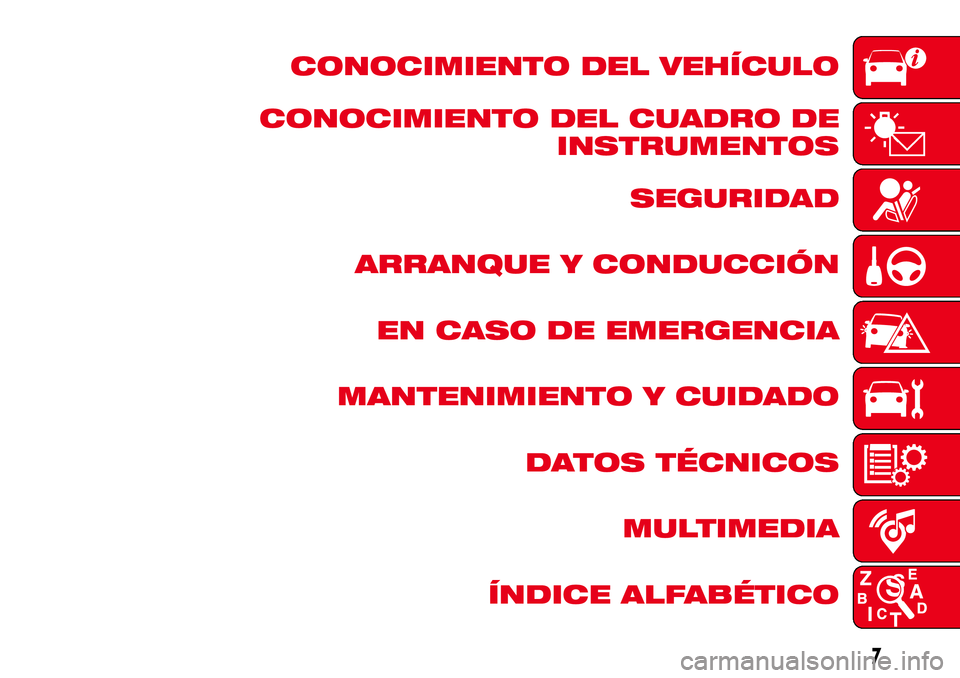

2017 Abarth 500 Manual de Empleo y Cuidado (in Spanish)

CONOCIMIENTO DEL VEHÍCULO
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
SEGURIDAD
ARRANQUE Y CONDUCCIÓN
EN CASO DE EMERGENCIA
MANTENIMIENTO Y CUIDADO
DATOS TÉCNICOS
MULTIMEDIA
ÍNDICE ALFABÉTICO
7

8

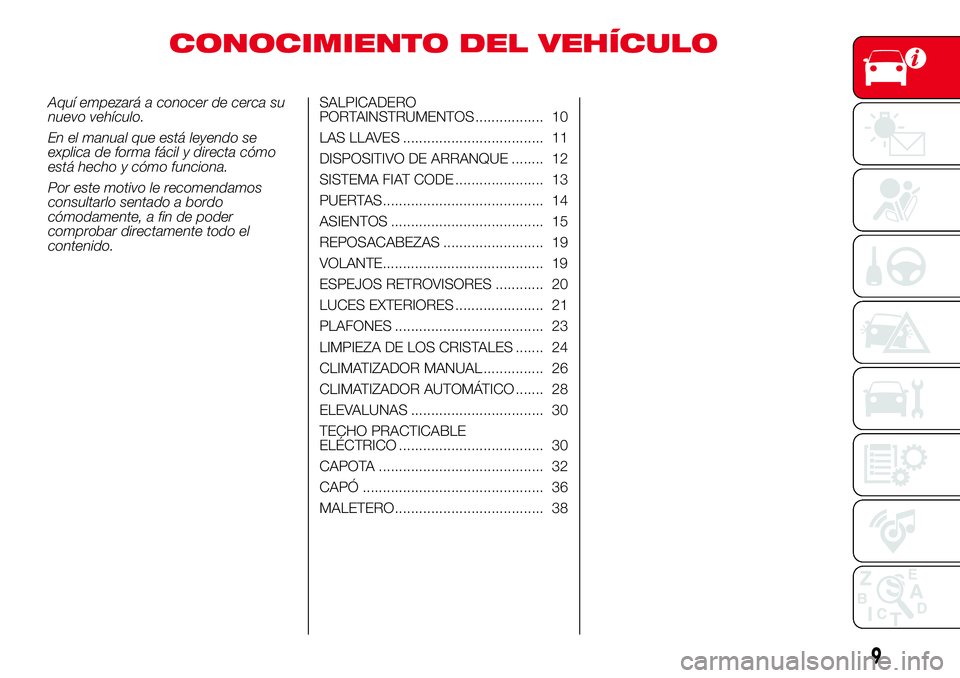

CONOCIMIENTO DEL VEHÍCULO
Aquí empezará a conocer de cerca su
nuevo vehículo.
En el manual que está leyendo se
explica de forma fácil y directa cómo
está hecho y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado a bordo
cómodamente, a fin de poder
comprobar directamente todo el
contenido.SALPICADERO
PORTAINSTRUMENTOS ................. 10
LAS LLAVES ................................... 11
DISPOSITIVO DE ARRANQUE ........ 12
SISTEMA FIAT CODE ...................... 13
PUERTAS........................................ 14
ASIENTOS ...................................... 15
REPOSACABEZAS ......................... 19
VOLANTE........................................ 19
ESPEJOS RETROVISORES ............ 20
LUCES EXTERIORES ...................... 21
PLAFONES ..................................... 23
LIMPIEZA DE LOS CRISTALES ....... 24
CLIMATIZADOR MANUAL ............... 26
CLIMATIZADOR AUTOMÁTICO ....... 28
ELEVALUNAS ................................. 30
TECHO PRACTICABLE
ELÉCTRICO .................................... 30
CAPOTA ......................................... 32
CAPÓ ............................................. 36
MALETERO..................................... 38
9

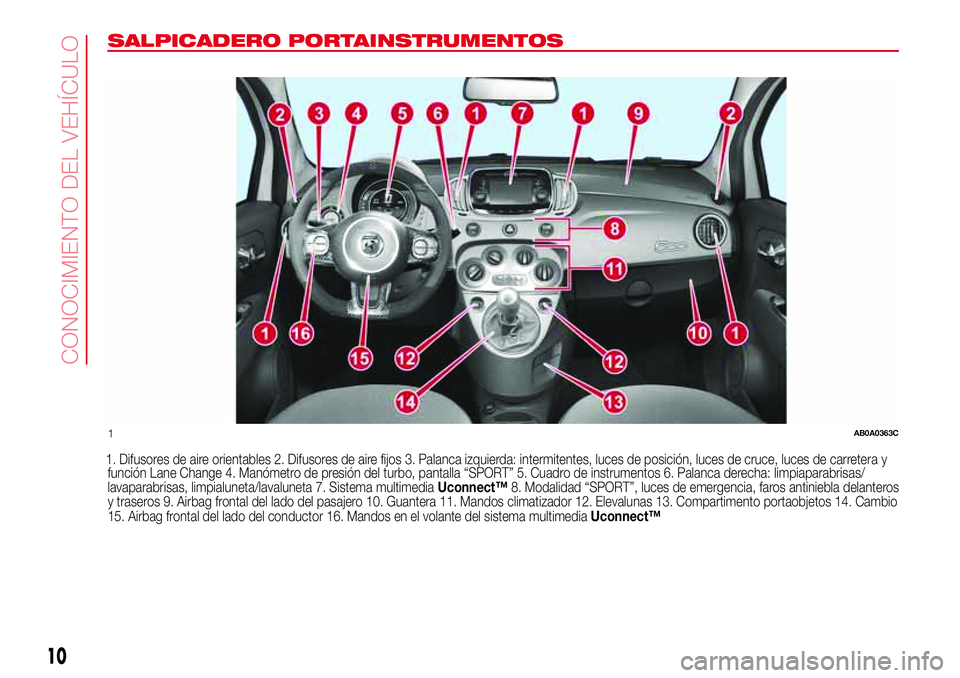

SALPICADERO PORTAINSTRUMENTOS
1. Difusores de aire orientables 2. Difusores de aire fijos 3. Palanca izquierda: intermitentes, luces de posición, luces de cruce, luces de carreteray
función Lane Change 4. Manómetro de presión del turbo, pantalla “SPORT” 5. Cuadro de instrumentos 6. Palanca derecha: limpiaparabrisas/
lavaparabrisas, limpialuneta/lavaluneta 7. Sistema multimediaUconnect™8. Modalidad “SPORT”, luces de emergencia, faros antiniebla delanteros
y traseros 9. Airbag frontal del lado del pasajero 10. Guantera 11. Mandos climatizador 12. Elevalunas 13. Compartimento portaobjetos 14. Cambio
15. Airbag frontal del lado del conductor 16. Mandos en el volante del sistema multimediaUconnect™
1AB0A0363C
10
CONOCIMIENTO DEL VEHÍCULO

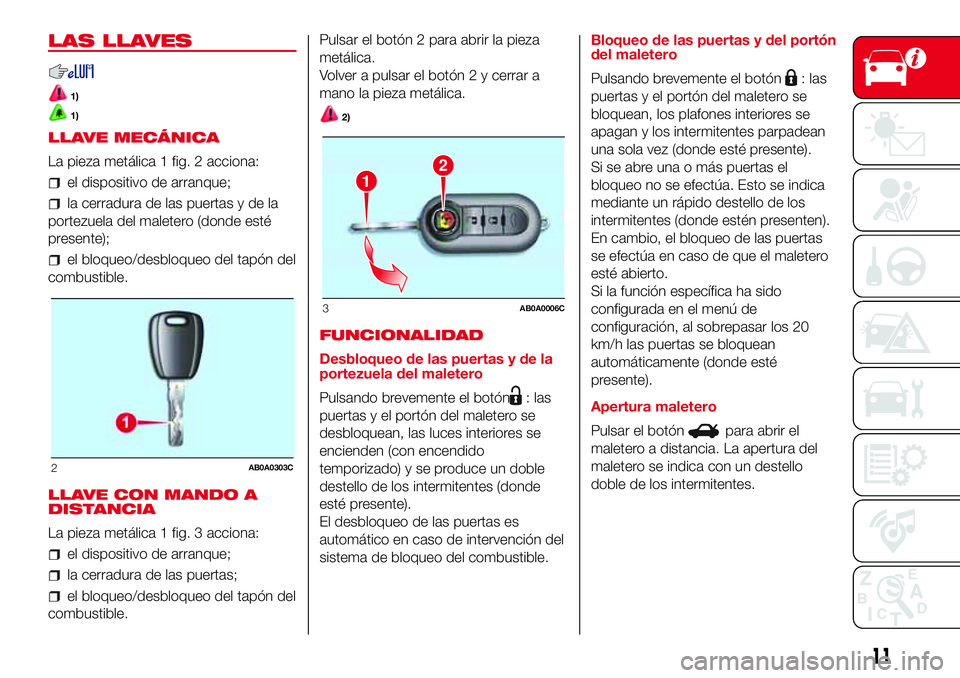

LAS LLAVES
1)
1)
LLAVE MECÁNICA
La pieza metálica 1 fig. 2 acciona:
el dispositivo de arranque;
la cerradura de las puertas y de la
portezuela del maletero (donde esté
presente);
el bloqueo/desbloqueo del tapón del
combustible.
LLAVE CON MANDO A
DISTANCIA
La pieza metálica 1 fig. 3 acciona:
el dispositivo de arranque;
la cerradura de las puertas;
el bloqueo/desbloqueo del tapón del
combustible.Pulsar el botón 2 para abrir la pieza
metálica.
Volver a pulsar el botón 2 y cerrar a
mano la pieza metálica.
2)
FUNCIONALIDAD
Desbloqueo de las puertas y de la
portezuela del maletero
Pulsando brevemente el botón
: las
puertas y el portón del maletero se
desbloquean, las luces interiores se
encienden (con encendido
temporizado) y se produce un doble
destello de los intermitentes (donde
esté presente).
El desbloqueo de las puertas es
automático en caso de intervención del
sistema de bloqueo del combustible.Bloqueo de las puertas y del portón
del maletero
Pulsando brevemente el botón
: las
puertas y el portón del maletero se
bloquean, los plafones interiores se
apagan y los intermitentes parpadean
una sola vez (donde esté presente).
Si se abre una o más puertas el
bloqueo no se efectúa. Esto se indica
mediante un rápido destello de los
intermitentes (donde estén presenten).
En cambio, el bloqueo de las puertas
se efectúa en caso de que el maletero
esté abierto.
Si la función específica ha sido
configurada en el menú de
configuración, al sobrepasar los 20
km/h las puertas se bloquean
automáticamente (donde esté
presente).
Apertura maletero
Pulsar el botón
para abrir el
maletero a distancia. La apertura del
maletero se indica con un destello
doble de los intermitentes.
2AB0A0303C
12
3AB0A0006C
11

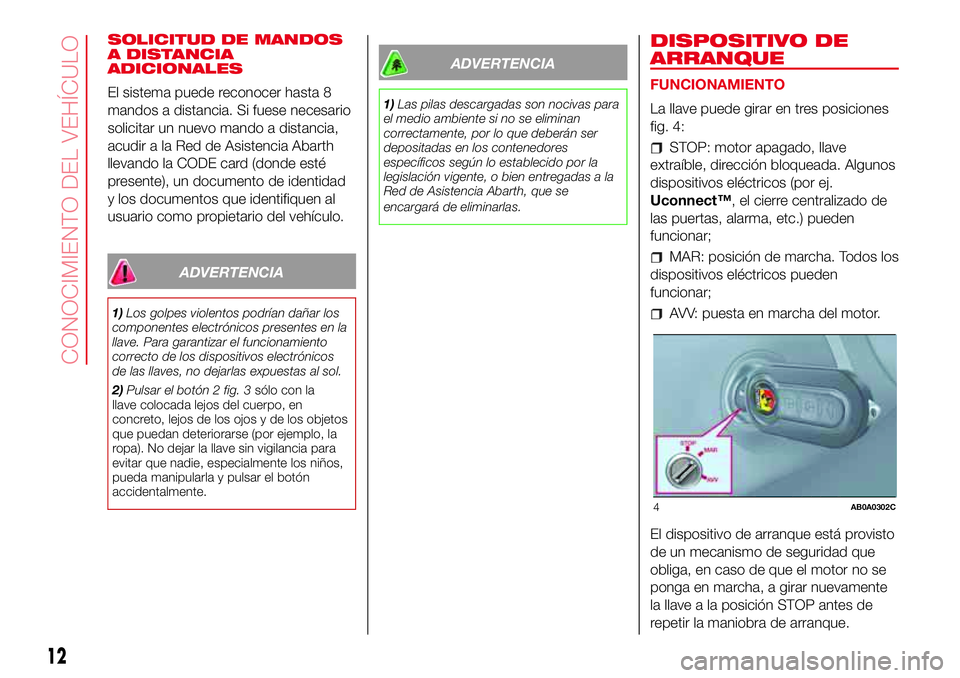

SOLICITUD DE MANDOS
A DISTANCIA
ADICIONALES
El sistema puede reconocer hasta 8
mandos a distancia. Si fuese necesario
solicitar un nuevo mando a distancia,
acudir a la Red de Asistencia Abarth
llevando la CODE card (donde esté
presente), un documento de identidad
y los documentos que identifiquen al
usuario como propietario del vehículo.
ADVERTENCIA
1)Los golpes violentos podrían dañar los
componentes electrónicos presentes en la
llave. Para garantizar el funcionamiento
correcto de los dispositivos electrónicos
de las llaves, no dejarlas expuestas al sol.
2)Pulsar el botón 2 fig. 3sólo con la
llave colocada lejos del cuerpo, en
concreto, lejos de los ojos y de los objetos
que puedan deteriorarse (por ejemplo, la
ropa). No dejar la llave sin vigilancia para
evitar que nadie, especialmente los niños,
pueda manipularla y pulsar el botón
accidentalmente.
ADVERTENCIA
1)Las pilas descargadas son nocivas para
el medio ambiente si no se eliminan
correctamente, por lo que deberán ser
depositadas en los contenedores
específicos según lo establecido por la
legislación vigente, o bien entregadas a la
Red de Asistencia Abarth, que se
encargará de eliminarlas.
DISPOSITIVO DE
ARRANQUE
FUNCIONAMIENTO
La llave puede girar en tres posiciones
fig. 4:
STOP: motor apagado, llave
extraíble, dirección bloqueada. Algunos
dispositivos eléctricos (por ej.
Uconnect™, el cierre centralizado de
las puertas, alarma, etc.) pueden
funcionar;
MAR: posición de marcha. Todos los
dispositivos eléctricos pueden
funcionar;
AVV: puesta en marcha del motor.
El dispositivo de arranque está provisto
de un mecanismo de seguridad que
obliga, en caso de que el motor no se
ponga en marcha, a girar nuevamente
la llave a la posición STOP antes de
repetir la maniobra de arranque.
4AB0A0302C
12
CONOCIMIENTO DEL VEHÍCULO

3) 4) 5) 6)

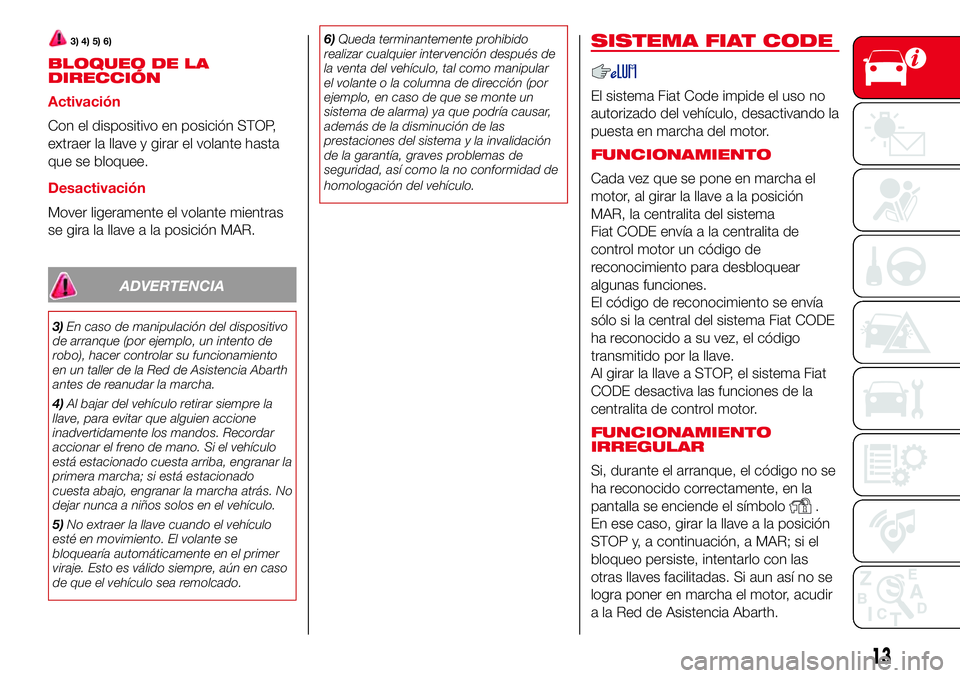

BLOQUEO DE LA
DIRECCIÓN
Activación
Con el dispositivo en posición STOP,
extraer la llave y girar el volante hasta
que se bloquee.
Desactivación
Mover ligeramente el volante mientras
se gira la llave a la posición MAR.
ADVERTENCIA
3)En caso de manipulación del dispositivo
de arranque (por ejemplo, un intento de
robo), hacer controlar su funcionamiento
en un taller de la Red de Asistencia Abarth
antes de reanudar la marcha.
4)Al bajar del vehículo retirar siempre la
llave, para evitar que alguien accione
inadvertidamente los mandos. Recordar
accionar el freno de mano. Si el vehículo
está estacionado cuesta arriba, engranar la
primera marcha; si está estacionado
cuesta abajo, engranar la marcha atrás. No
dejar nunca a niños solos en el vehículo.
5)No extraer la llave cuando el vehículo
esté en movimiento. El volante se
bloquearía automáticamente en el primer
viraje. Esto es válido siempre, aún en caso
de que el vehículo sea remolcado.6)Queda terminantemente prohibido
realizar cualquier intervención después de
la venta del vehículo, tal como manipular
el volante o la columna de dirección (por
ejemplo, en caso de que se monte un
sistema de alarma) ya que podría causar,
además de la disminución de las
prestaciones del sistema y la invalidación
de la garantía, graves problemas de
seguridad, así como la no conformidad de
homologación del vehículo.
SISTEMA FIAT CODE
El sistema Fiat Code impide el uso no
autorizado del vehículo, desactivando la
puesta en marcha del motor.
FUNCIONAMIENTO
Cada vez que se pone en marcha el
motor, al girar la llave a la posición
MAR, la centralita del sistema
Fiat CODE envía a la centralita de
control motor un código de
reconocimiento para desbloquear
algunas funciones.
El código de reconocimiento se envía
sólo si la central del sistema Fiat CODE
ha reconocido a su vez, el código
transmitido por la llave.
Al girar la llave a STOP, el sistema Fiat
CODE desactiva las funciones de la
centralita de control motor.
FUNCIONAMIENTO
IRREGULAR
Si, durante el arranque, el código no se
ha reconocido correctamente, en la
pantalla se enciende el símbolo
.
En ese caso, girar la llave a la posición
STOP y, a continuación, a MAR; si el
bloqueo persiste, intentarlo con las
otras llaves facilitadas. Si aun así no se
logra poner en marcha el motor, acudir
a la Red de Asistencia Abarth.
13

ADVERTENCIA Cada llave posee un
código propio que la centralita del
sistema deberá memorizar. Para
memorizar las llaves nuevas, hasta un
máximo de 8, acudir a la Red de
asistencia Abarth.
Si el símbolo
se enciende, junto
con un mensaje específico, significa
que el sistema está efectuando una
autodiagnosis (debido, por ejemplo, a
una caída de tensión). Si el símbolo
permanece encendido, acudir a la
Red de Asistencia Abarth.

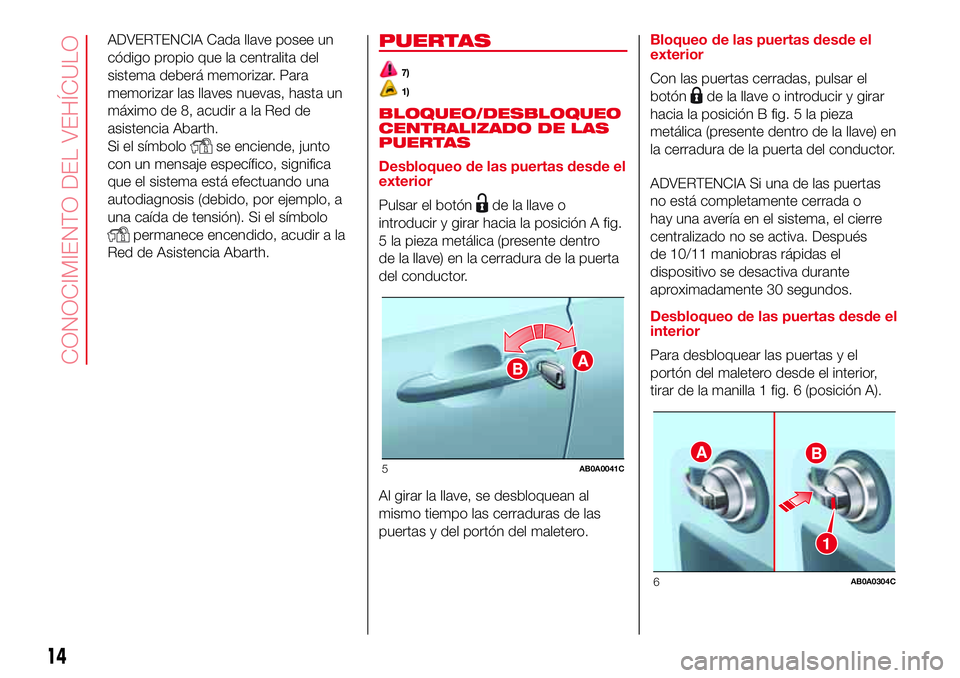

PUERTAS
7)
1)
BLOQUEO/DESBLOQUEO
CENTRALIZADO DE LAS
PUERTAS
Desbloqueo de las puertas desde el
exterior
Pulsar el botón
de la llave o
introducir y girar hacia la posición A fig.
5 la pieza metálica (presente dentro
de la llave) en la cerradura de la puerta
del conductor.
Al girar la llave, se desbloquean al
mismo tiempo las cerraduras de las
puertas y del portón del maletero.Bloqueo de las puertas desde el
exterior
Con las puertas cerradas, pulsar el
botón
de la llave o introducir y girar
hacia la posición B fig. 5 la pieza
metálica (presente dentro de la llave) en
la cerradura de la puerta del conductor.
ADVERTENCIA Si una de las puertas
no está completamente cerrada o
hay una avería en el sistema, el cierre
centralizado no se activa. Después
de 10/11 maniobras rápidas el
dispositivo se desactiva durante
aproximadamente 30 segundos.
Desbloqueo de las puertas desde el
interior
Para desbloquear las puertas y el
portón del maletero desde el interior,
tirar de la manilla 1 fig. 6 (posición A).
BA
5AB0A0041CAB
1
6AB0A0304C
14
CONOCIMIENTO DEL VEHÍCULO
