2017 Abarth 500 Manual de Empleo y Cuidado (in Spanish)

SISTEMAS DE
SEGURIDAD ACTIVA
El vehículo está equipado con los
siguientes dispositivos de seguridad
activa:
ABS (Anti-lock Braking System);
EBD (Electronic Brakingforce
Distribution);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
HH (Hill Holder);
ASR (Antislip Regulation);
PBA (Panic Brake Assist);
TTC (Torque Transfert Control)
Para más información sobre el
funcionamiento de los sistemas, ver lo
descrito a continuación.
SISTEMA ABS (Anti-lock
Braking System)
Es un sistema que forma parte del
sistema de frenos y evita, bajo
cualquier condición del firme de la
carretera y de intensidad de la acción
de frenado, el bloqueo y el consiguiente
deslizamiento de una o varias ruedas,
con el fin de garantizar el control del
vehículo incluso durante una frenada de
emergencia, reduciendo la distancia
de frenado.El sistema interviene en frenada cuando
las ruedas están a punto de
bloquearse, en condiciones de frenada
de emergencia o de baja adherencia,
cuando los bloqueos pueden ser más
frecuentes.
El sistema también aumenta la
capacidad de control y la estabilidad
del vehículo cuando se frena en una
superficie con diferentes tipos de
adherencia entre las ruedas del lado
derecho e izquierdo o en curva.
Completa el sistema el EBD (Electronic
Braking Force Distribution) que
distribuye la acción de frenado entre las
ruedas delanteras y traseras.
Intervención del sistema
La intervención del ABS se indica a
través de una ligera pulsación del pedal
de freno y un ruido: se trata de un
comportamiento completamente
normal del sistema en fase de
intervención.
39) 40) 41) 42) 43) 44) 45) 46) 47)
SISTEMA DTC (Drag
Torque Control)
El sistema evita el bloqueo de las
ruedas motrices que podría verificarse,
por ejemplo, si se suelta de improviso
el pedal del acelerador o se baja de
marcha bruscamente en condiciones
de escasa adherencia. En esa
situación, el efecto de frenado del
motor podría causar el deslizamiento
de las ruedas motrices con la
consiguiente pérdida de estabilidad del
vehículo. Cuando el sistema DTC
detecta este inconveniente, aumenta la
velocidad del motor para mantener la
estabilidad y las condiciones de
estabilidad.
63

SISTEMA ESC
(Electronic Stability
Control)
El sistema ESC mejora el control de la
dirección y la estabilidad del vehículo
en diferentes condiciones de
conducción. El sistema ESC corrige el
subviraje y el sobreviraje del vehículo,
repartiendo el frenado en las ruedas de
manera adecuada. Además, el par
suministrado por el motor puede
reducirse para mantener el control del
vehículo. El sistema ESC utiliza
sensores instalados en el vehículo para
interpretar la trayectoria que el
conductor desea seguir y la compara
con la real del vehículo. Cuando la
trayectoria deseada y la real son
diferentes, el sistema ESC interviene
contrarrestando el subviraje o el
sobreviraje del vehículo.
Sobreviraje: se produce cuando el
vehículo gira más de lo debido para el
ángulo del volante realizado.
Subviraje: se produce cuando el
vehículo gira menos de lo debido para
el ángulo del volante realizado.Intervención del sistema
La intervención del sistema se indica
mediante el parpadeo del testigo
en el cuadro de instrumentos, para
informar al conductor de que el
vehículo está en condiciones críticas de
estabilidad y adherencia.
48) 49) 50) 51) 52) 53)
SISTEMA HH (Hill Holder)
Forma parte del sistema ESC y facilita
el arranque en subida, activándose
automáticamente en los siguientes
casos:
en subida, con el vehículo parado en
una carretera con una pendiente
superior al 5%, motor encendido, freno
pisado y cambio en punto muerto o
con una marcha engranada que no sea
la marcha atrás;
en bajada, con el vehículo parado
en una carretera con una pendiente
superior al 5%, motor encendido, freno
pisado y marcha atrás engranada.
En fase de aceleración la centralita del
sistema ESC mantiene la presión de
frenado en las ruedas hasta que se
alcanza el par motor necesario para el
arranque, o en cualquier caso durante
un tiempo máximo de 2 segundos,
permitiendo pasar fácilmente el pie
derecho del freno al acelerador.Pasados 2 segundos, si no se ha
efectuado la puesta en marcha, el
sistema se desactiva automáticamente
disminuyendo poco a poco la presión
de frenado.
Durante esta fase puede escucharse un
ruido típico del desenganche mecánico
de los frenos, que indica el inminente
movimiento del vehículo.
54) 55)
SISTEMA ASR (AntiSlip
Regulation)
Forma parte del sistema ESC y actúa
automáticamente en caso de
deslizamiento, de pérdida de
adherencia sobre firme mojado
(aquaplaning), aceleración sobre firmes
resbaladizos, nevados o helados, etc.
de una o ambas ruedas motrices.
En función de las condiciones de
deslizamiento, se activan dos sistemas
diferentes de control:
si el deslizamiento afecta a las dos
ruedas motrices, el sistema ASR actúa
reduciendo la potencia transmitida
por el motor;
si el deslizamiento sólo afecta a una
de las dos ruedas motrices, interviene
frenando automáticamente la rueda
que patina.
64
SEGURIDAD

Intervención del sistema
Se indica con el encendido del testigo
en el cuadro de instrumentos para
informar al conductor de que el
vehículo está en condiciones críticas de
estabilidad y adherencia.
Accionamiento/desaccionamiento
manual
El ASR se activa automáticamente al
arrancar el motor. Durante la marcha se
puede desactivar y después volver a
activar el ASR presionando el pulsador
1 fig. 49 (TTC). Cuando se desactiva
el sistema, se enciende el LED en dicho
botón y, en algunas versiones, se
muestra un mensaje en la pantalla.
Después de la desactivación del ASR
durante la marcha, se vuelve a activar
automáticamente en el siguiente
arranque del vehículo.
Durante la marcha sobre un firme
nevado y con las cadenas para la nieve
montadas, puede ser útil desactivar el
ASR: en estas condiciones, el hecho de
que las ruedas motrices patinen en
fase de aceleración permite obtener
una mayor tracción.
56) 57) 58) 59) 60) 61)
SISTEMA PBA (Panic
Brake Assist)
El sistema PBA se ha diseñado para
optimizar la capacidad de frenado del
vehículo durante una frenada de
emergencia.
El sistema detecta la frenada de
emergencia monitorizando la velocidad
y la fuerza con la que se pisa el pedal
del freno y aplica, en consecuencia,
la presión óptima en los frenos. Esto
puede ayudar a reducir la distancia de
frenado: el sistema PBA complementa
así el sistema ABS.
Se logra la máxima asistencia del
sistema PBA al pisar muy rápidamente
el pedal del freno; asimismo, para
beneficiarse de las ventajas del
sistema, es necesario pisar de manera
continuada el pedal del freno durante
la frenada, evitando pisarlo
intermitentemente.
No reducir la presión en el pedal del
freno hasta que ya no sea necesario
frenar.
El sistema PBA se desactiva cuando se
suelta el pedal del freno.
62) 63) 64) 65)
SISTEMA TTC (Torque
Transfert Control)
Forma parte del sistema ESC. Es un
sistema que mejora la repartición del
par motor a las ruedas garantizando
una conducción segura y más
deportiva, sobre todo al entrar en una
curva, y una respuesta más rápida
conteniendo el subviraje.
Activación del sistema
El sistema se activa pulsando el botón
1 fig. 49 del salpicadero. La activación
se indica mediante el encendido del
LED en el botón TTC.
1
1
49AB0A0226C
65

ADVERTENCIA
39)Cuando el ABS está interviniendo y se
notan las pulsaciones en el pedal del
freno, no disminuir la presión y seguir
pisando el pedal sin ningún temor; de este
modo, el espacio de frenada será el
mínimo posible permitido por el estado del
firme de la calzada.
40)Para obtener el máximo rendimiento
del sistema de frenos, es necesario
recorrer 500 km aproximadamente para su
ajuste: durante este período no se debe
frenar de manera brusca, continua o
prolongada.
41)Si el ABS interviene, significa que se
está alcanzando el límite de adherencia
entre los neumáticos y la calzada: será
necesario disminuir la velocidad para
adaptar la marcha.
42)El sistema ABS no puede contrariar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de
la calzada.
43)El sistema ABS no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.
44)Las capacidades del sistema ABS no
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad
del conductor y de los demás ocupantes.45)Para el funcionamiento correcto del
sistema ABS es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén
en buen estado y sobre todo que respeten
el tipo y las dimensiones indicadas.
46)En caso de utilizar la rueda de repuesto
(donde esté presente), el sistema ABS
sigue funcionando. De todos modos, hay
que tener en cuenta que la rueda de
repuesto, al disponer de una dimensión
inferior a la normal, posee una menor
adherencia respecto a los demás
neumáticos del vehículo.
47)El ABS aprovecha toda la adherencia
disponible pero no puede aumentarla,
por lo que se debe prestar atención sobre
firmes resbaladizos para no correr riesgos
injustificados.
48)Para el funcionamiento correcto del
sistema ESC es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén
en buen estado y sobre todo que respeten
el tipo y las dimensiones indicadas.
49)En caso de utilizar la rueda de
repuesto, el sistema ESC sigue
funcionando. De todos modos, hay que
tener en cuenta que la rueda de recambio,
al disponer de una dimensión inferior a la
estándar, posee una menor adherencia
respecto a los demás neumáticos del
vehículo.50)Las prestaciones del sistema ESC no
deben inducir al conductor a correr riesgos
inútiles e injustificados. El estilo de
conducción debe adaptarse siempre al
estado de la calzada, a la visibilidad y
al tráfico. La responsabilidad de la
seguridad en carretera corresponde
siempre al conductor.
51)El sistema ESC no puede modificar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de
la calzada.
52)El sistema ESC no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.
53)Las funciones del sistema ESC nunca
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad
de todos los usuarios de la carretera.
54)El sistema HH no es un freno de
estacionamiento, por lo tanto no se puede
salir del vehículo sin accionar el freno de
mano, apagar el motor y engranar la
primera marcha, dejando así el vehículo
parado en condiciones de seguridad.
55)Puede haber situaciones con
pendientes poco pronunciadas (inferiores
al 8%), en condiciones de vehículo cargado
o con remolque enganchado (donde esté
presente), en las que el sistema HH podría
no activarse y causar un ligero retraso y
aumentando así el riesgo de una colisión
con otro vehículo o un objeto. La
responsabilidad de la seguridad en
carretera corresponde siempre al
conductor.
66
SEGURIDAD

56)Para el funcionamiento correcto del
sistema ASR es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén
en buen estado y sobre todo que respeten
el tipo y las dimensiones indicadas.
57)En caso de utilizar la rueda de repuesto
(donde esté presente), el sistema ASR
sigue funcionando. De todos modos, hay
que tener en cuenta que la rueda de
repuesto, al disponer de una dimensión
inferior a la normal, posee una menor
adherencia respecto a los demás
neumáticos del vehículo.
58)El sistema ASR no puede contrariar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de
la calzada.
59)El sistema ASR no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.
60)Las capacidades del sistema ASR no
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad
del conductor y de los demás ocupantes.
61)Las prestaciones del sistema ASR
no deben inducir al conductor a correr
riesgos inútiles e innecesarios. El estilo de
conducción debe adaptarse siempre al
estado de la calzada, a la visibilidad y
al tráfico. La responsabilidad de la
seguridad en carretera corresponde
siempre al conductor.62)El sistema PBA no es capaz de
incrementar el agarre de los neumáticos en
la calzada más allá de los límites
impuestos por las leyes de la física:
conducir siempre con cuidado,
dependiendo del estado del firme.
63)El sistema PBA no es capaz de evitar
los accidentes, incluidos aquellos debidos
a una velocidad excesiva en curva, al
conducir sobre superficies deslizantes o en
caso de aquaplaning.
64)El sistema PBA constituye una ayuda
durante la conducción: el conductor nunca
debe reducir la atención mientras conduce.
La responsabilidad de la conducción
recae siempre en el conductor.
65)Las capacidades del sistema PBA
nunca deben probarse de manera
irresponsable y peligrosa, comprometiendo
la seguridad del conductor, de los demás
ocupantes a bordo del vehículo y de todos
los demás usuarios de la carretera.SISTEMA iTPMS
(indirect Tyre
Pressure
Monitoring System)
(donde esté presente)
DESCRIPCIÓN
El vehículo puede disponer de un
sistema de control de la presión de los
neumáticos denominado iTPMS
(indirect Tyre Pressure Monitoring
System) que, mediante los sensores de
velocidad de la rueda, puede
comprobar el estado de inflado de los
neumáticos.
Para acceder a las páginas ( fig. 50 -
fig. 51) Sistema iTPMS, pulsar el botón
TRIP.
La página fig. 51 solo se visualiza si
uno o más neumáticos están
desinflados.
Presión correcta de los neumáticos
Si la presión de todos los neumáticos
corresponde al valor correcto, en la
pantalla se visualiza la página de fig.
50.
Presión insuficiente de los
neumáticos
El sistema avisa al conductor si uno o
varios neumáticos están desinflados
mediante el encendido del testigo
en el cuadro de instrumentos.
67

En la pantalla se muestran los
mensajes "KO" junto a los neumáticos
fig. 51 y aparece un mensaje de
advertencia.
Si el sistema no reconoce el valor de
presión de uno o varios neumáticos, en
la pantalla se muestran unos guiones
"– –"Dicha indicación se muestra también
ante un apagado y nuevo arranque del
motor hasta que se realiza el
procedimiento de RESET.
PROCEDIMIENTO DE
RESET
El sistema iTPMS necesita una primera
fase de "autoaprendizaje" (cuya
duración depende del estilo de
conducción y de las condiciones de la
carretera: la condición óptima es la
conducción en carretera recta a 80
km/h durante al menos 20 minutos),
que comienza realizando el
procedimiento de Reset.
El procedimiento de Reset debe
realizarse:
cada vez que se modifique la
presión de los neumáticos;
cuando sólo se sustituye un
neumático;
cuando se rotan/invierten los
neumáticos;
cuando se monta la rueda de
recambio.
Antes de realizar el RESET, inflar los
neumáticos a los valores nominales de
presión indicados en la tabla de las
presiones de inflado (ver lo indicado en
el apartado "Ruedas" en el capítulo
"Datos técnicos").Si no se realiza el Reset, en todos los
casos anteriormente indicados, el
testigo
puede dar falsas
indicaciones en uno o varios
neumáticos.
Para realizar el Reset, con el vehículo
parado y la llave de contacto girada en
posición MAR, utilizar el menú de
configuración (consultar lo indicado en
el apartado "Opciones del menú").
Una vez realizado el Reset, en la
pantalla se mostrará el mensaje "Reset
guardado", que indica que el
autoaprendizaje ha comenzado.
CONDICIONES DE
FUNCIONAMIENTO
66),67),68),69),70),71)
El sistema está activo para velocidades
superiores a los 15 km/h.
En algunas situaciones, como en caso
de conducción deportiva o en
condiciones particulares del firme de la
carretera (p. ej., hielo, nieve, tierra,
etc.), la indicación de uno o más
neumáticos desinflados puede
retrasarse o bien ser parcial.
50AB0A0123C
51AB0A0217C
68
SEGURIDAD

En condiciones específicas (por
ejemplo, vehículo cargado de forma
asimétrica sobre un lado, neumático
dañado o desgastado, uso de la rueda
de recambio, uso de cadenas para la
nieve o uso de neumáticos diferentes
en el mismo eje), el sistema puede
dar indicaciones falsas o desactivarse
temporalmente.
En caso de que el sistema se desactive
temporalmente, el testigo
parpadeará durante
aproximadamente 75 segundos y, a
continuación, permanecerá encendido
con luz fija; al mismo tiempo, en la
pantalla se mostrará un mensaje de
advertencia.
Dicha indicación se visualiza también
tras un apagado y sucesivo arranque
del motor, en caso de que no se
restablecieran las condiciones de
correcto funcionamiento.En caso de indicaciones anómalas, se
aconseja efectuar el procedimiento
de RESET. Si, con el RESET iniciado,
se vuelven a presentar las indicaciones,
controlar que los cuatro neumáticos
sean del mismo tipo y que no estén
dañados. Si se utiliza la rueda de
repuesto, sustituirla cuanto antes por la
rueda con el neumático de tamaño
normal. Quitar las cadenas de nieve si
es posible, verificar la distribución
correcta de los pesos y repetir el
RESET en una carretera limpia
y asfaltada. Si las indicaciones no
desaparecen, acudir a la Red de
Asistencia Abarth.
ADVERTENCIA
66)Si el sistema indica la caída de presión
en uno o más neumáticos, se recomienda
comprobar siempre la presión en todos
los neumáticos.
67)El iTPMS no exime al conductor de la
obligación de controlar la presión de los
neumáticos cada mes; no debe
entenderse como un sistema de
sustitución del mantenimiento o de
seguridad.
68)La presión de los neumáticos debe
comprobarse con los neumáticos fríos. Sí,
por cualquier motivo, se comprueba la
presión con los neumáticos en caliente, no
reducir la presión aunque sea superior al
valor previsto sino repetir la comprobación
cuando los neumáticos estén fríos.69)El sistema iTPMS no puede indicar la
pérdida repentina de presión de los
neumáticos (por ejemplo en caso de
reventón de un neumático). En este caso,
parar el vehículo frenando con cuidado
y sin realizar giros bruscos.
70)El sistema proporciona únicamente un
aviso de baja presión de los neumáticos:
no puede inflarlos.
71)El inflado insuficiente de los
neumáticos aumenta el consumo de
combustible, reduce la duración de la
banda de rodadura y puede influir en la
capacidad de conducir el vehículo de un
modo seguro.
69

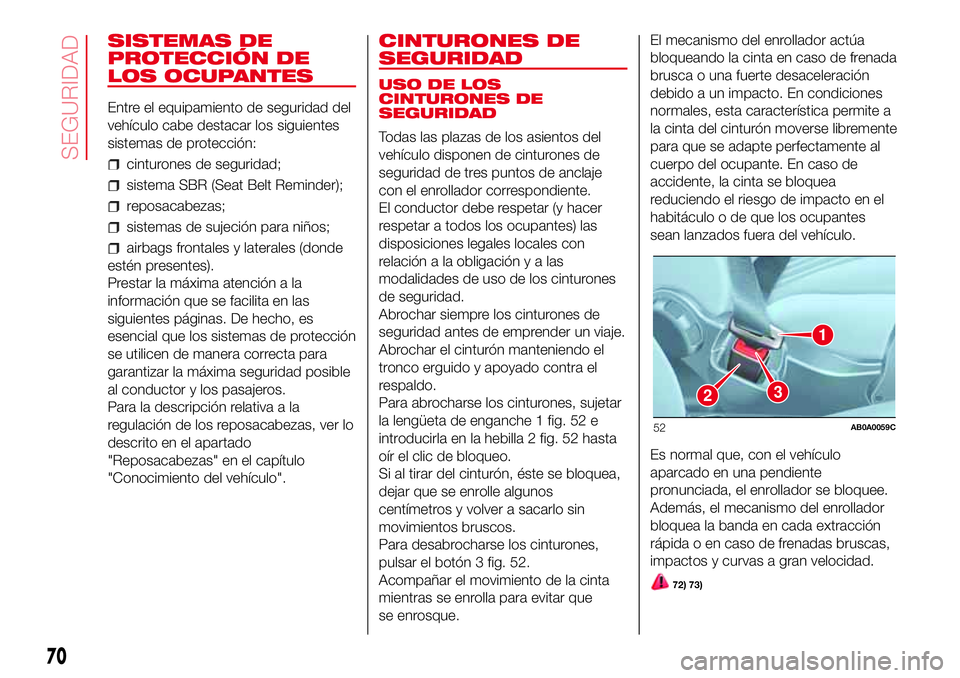

SISTEMAS DE
PROTECCIÓN DE
LOS OCUPANTES
Entre el equipamiento de seguridad del
vehículo cabe destacar los siguientes
sistemas de protección:
cinturones de seguridad;
sistema SBR (Seat Belt Reminder);
reposacabezas;
sistemas de sujeción para niños;
airbags frontales y laterales (donde
estén presentes).
Prestar la máxima atención a la
información que se facilita en las
siguientes páginas. De hecho, es
esencial que los sistemas de protección
se utilicen de manera correcta para
garantizar la máxima seguridad posible
al conductor y los pasajeros.
Para la descripción relativa a la
regulación de los reposacabezas, ver lo
descrito en el apartado
"Reposacabezas" en el capítulo
"Conocimiento del vehículo".
CINTURONES DE
SEGURIDAD
USO DE LOS
CINTURONES DE
SEGURIDAD
Todas las plazas de los asientos del
vehículo disponen de cinturones de
seguridad de tres puntos de anclaje
con el enrollador correspondiente.
El conductor debe respetar (y hacer
respetar a todos los ocupantes) las
disposiciones legales locales con
relación a la obligaciónyalas
modalidades de uso de los cinturones
de seguridad.
Abrochar siempre los cinturones de
seguridad antes de emprender un viaje.
Abrochar el cinturón manteniendo el
tronco erguido y apoyado contra el
respaldo.
Para abrocharse los cinturones, sujetar
la lengüeta de enganche 1 fig. 52 e
introducirla en la hebilla 2 fig. 52 hasta
oír el clic de bloqueo.
Si al tirar del cinturón, éste se bloquea,
dejar que se enrolle algunos
centímetros y volver a sacarlo sin
movimientos bruscos.
Para desabrocharse los cinturones,
pulsar el botón 3 fig. 52.
Acompañar el movimiento de la cinta
mientras se enrolla para evitar que
se enrosque.El mecanismo del enrollador actúa
bloqueando la cinta en caso de frenada
brusca o una fuerte desaceleración
debido a un impacto. En condiciones
normales, esta característica permite a
la cinta del cinturón moverse libremente
para que se adapte perfectamente al
cuerpo del ocupante. En caso de
accidente, la cinta se bloquea
reduciendo el riesgo de impacto en el
habitáculo o de que los ocupantes
sean lanzados fuera del vehículo.
Es normal que, con el vehículo
aparcado en una pendiente
pronunciada, el enrollador se bloquee.
Además, el mecanismo del enrollador
bloquea la banda en cada extracción
rápida o en caso de frenadas bruscas,
impactos y curvas a gran velocidad.
72) 73)
1
32
52AB0A0059C
70
SEGURIDAD
