2017 Abarth 500 Manual de Empleo y Cuidado (in Spanish)

31)Si viajando en zonas en las que es
difícil repostar se desea transportar
combustible en un bidón de reserva, es
necesario hacerlo conforme a lo dispuesto
por la ley, utilizando únicamente un bidón
homologado y debidamente fijado. Sin
embargo, de este modo aumenta el riesgo
de incendio en caso de accidente.
32)No viajar con el portón trasero abierto:
los gases de escape podrían entrar en el
habitáculo.
ADVERTENCIA
12)Tener cuidado de no golpear los
objetos del portaequipaje al abrir el portón.
39

CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
Este capítulo del manual contiene toda
la información útil para conocer,
interpretar y utilizar correctamente el
cuadro de instrumentos.CUADRO E INSTRUMENTOS DE A
BORDO........................................... 41
OPCIONES DEL MENÚ................... 43
ORDENADOR DE VIAJE (TRIP
COMPUTER) ................................... 45
TESTIGOS Y MENSAJES ................ 47
-CINTURONES DE SEGURIDAD
DESABROCHADOS ........................... 47
-AVERÍA EBD ...................................... 48
-AVERÍA AIRBAGS .............................. 48
-LÍQUIDO DE FRENOS
INSUFICIENTE/FRENO DE MANO
ACCIONADO ....................................... 49
-AVERÍA DIRECCIÓN ASISTIDA
ELÉCTRICA "DUALDRIVE" .................. 50
-DESGASTE PASTILLAS DE FRENO ... 50
-SISTEMA ESC.................................... 51
-AVERÍA SISTEMA
EOBD/INYECCIÓN .............................. 52
-LUZ ANTINIEBLA TRASERA .............. 52
-AVERÍA ABS ...................................... 52
-SISTEMA iTPMS ................................ 53
-LUCES DE POSICIÓN Y DE
CRUCE/FOLLOW ME HOME .............. 53
-LUCES ANTINIEBLA DELANTERAS ... 54
- INTERMITENTE IZQUIERDO ............. 54
-INTERMITENTE DERECHO ................ 54
-LUCES DE CARRETERA .................... 54
-PUERTAS/CAPÓ/MALETERO
ABIERTOS........................................... 55
- INSUFICIENTE RECARGA BATERÍA.. 55
-PRESIÓN DE ACEITE DEL MOTOR
BAJA/ACEITE DEL MOTOR
DEGRADADO ...................................... 55-TEMPERATURA EXCESIVA LÍQUIDO
DE REFRIGERACIÓN MOTOR............. 56
- AVARÍA CAMBIO SECUENCIAL
ROBOTIZADO ..................................... 56
-VELOCIDAD LÍMITE SUPERADA........ 57
- POSIBLE PRESENCIA DE HIELO EN
LA CALZADA....................................... 57
-AVERÍA SENSORES DE
APARCAMIENTO ................................. 57
-SERVICE (MANTENIMIENTO
PROGRAMADO) VENCIDO ................. 57
-SISTEMA ASR.................................... 57
-AVERÍA HILL HOLDER ....................... 58
-SISTEMA DE BLOQUEO DEL
COMBUSTIBLE ................................... 58
-AVERÍA SISTEMA DE BLOQUEO DEL
COMBUSTIBLE ................................... 58
-AVERÍA LUCES EXTERIORES ............ 58
-AVERÍA LUCES DE FRENO ................ 59
-AVERÍA EN EL SISTEMA FIAT CODE . 59
- RESERVA DE COMBUSTIBLE -
AUTONOMÍA LIMITADA....................... 59
-SEÑALIZACIÓN DE AVERÍA EN EL
SENSOR DE PRESIÓN DEL ACEITE
MOTOR ............................................... 59
-CAMBIO DE ACEITE .......................... 59
-PRESIÓN DEL PEDAL DEL
EMBRAGUE PARA ARRANCAR .......... 59
-AVERÍA SENSOR DE NIVEL DE
COMBUSTIBLE ................................... 60
-CORRECTOR DE ALINEACIÓN DE
FAROS ................................................ 60
40
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

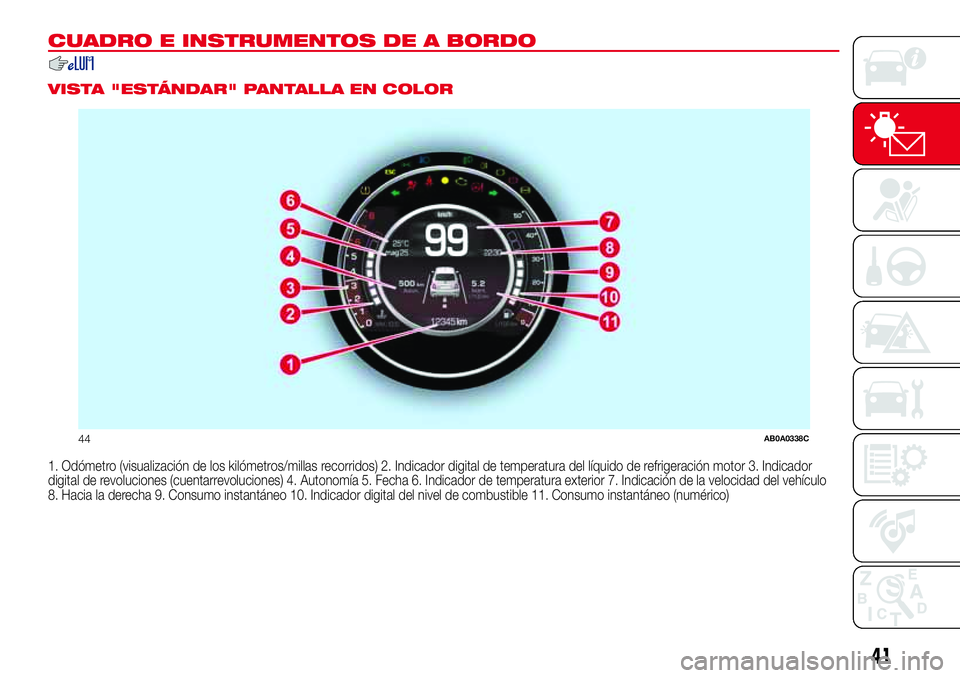

CUADRO E INSTRUMENTOS DE A BORDO
.
VISTA "ESTÁNDAR" PANTALLA EN COLOR
1. Odómetro (visualización de los kilómetros/millas recorridos) 2. Indicador digital de temperatura del líquido de refrigeración motor 3. Indicador
digital de revoluciones (cuentarrevoluciones) 4. Autonomía 5. Fecha 6. Indicador de temperatura exterior 7. Indicación de la velocidad del vehículo
8. Hacia la derecha 9. Consumo instantáneo 10. Indicador digital del nivel de combustible 11. Consumo instantáneo (numérico)
44AB0A0338C
41

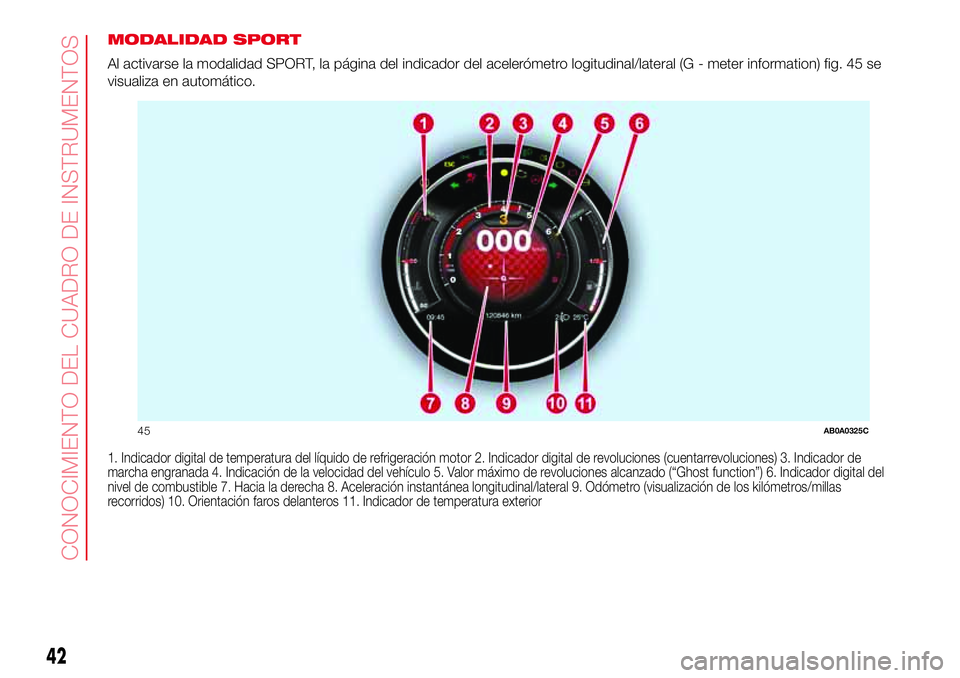

MODALIDAD SPORT
Al activarse la modalidad SPORT, la página del indicador del acelerómetro logitudinal/lateral (G - meter information) fig. 45 se
visualiza en automático.
1. Indicador digital de temperatura del líquido de refrigeración motor 2. Indicador digital de revoluciones (cuentarrevoluciones) 3. Indicador de
marcha engranada 4. Indicación de la velocidad del vehículo 5. Valor máximo de revoluciones alcanzado (“Ghost function”) 6. Indicador digital del
nivel de combustible 7. Hacia la derecha 8. Aceleración instantánea longitudinal/lateral 9. Odómetro (visualización de los kilómetros/millas
recorridos) 10. Orientación faros delanteros 11. Indicador de temperatura exterior
45AB0A0325C
42
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

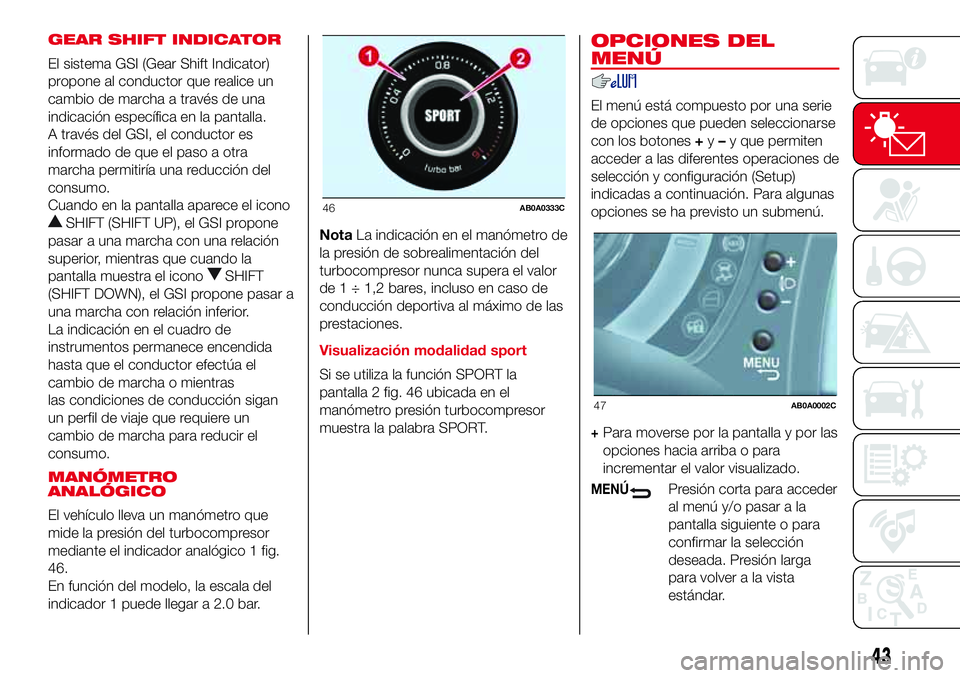

GEAR SHIFT INDICATOR
El sistema GSI (Gear Shift Indicator)
propone al conductor que realice un
cambio de marcha a través de una
indicación específica en la pantalla.
A través del GSI, el conductor es
informado de que el paso a otra
marcha permitiría una reducción del
consumo.
Cuando en la pantalla aparece el icono
SHIFT (SHIFT UP), el GSI propone
pasar a una marcha con una relación
superior, mientras que cuando la
pantalla muestra el icono
SHIFT
(SHIFT DOWN), el GSI propone pasar a
una marcha con relación inferior.
La indicación en el cuadro de
instrumentos permanece encendida
hasta que el conductor efectúa el
cambio de marcha o mientras
las condiciones de conducción sigan
un perfil de viaje que requiere un
cambio de marcha para reducir el
consumo.
MANÓMETRO
ANALÓGICO
El vehículo lleva un manómetro que
mide la presión del turbocompresor
mediante el indicador analógico 1 fig.
46.
En función del modelo, la escala del
indicador 1 puede llegar a 2.0 bar.NotaLa indicación en el manómetro de
la presión de sobrealimentación del
turbocompresor nunca supera el valor
de 1 ÷ 1,2 bares, incluso en caso de
conducción deportiva al máximo de las
prestaciones.
Visualización modalidad sport
Si se utiliza la función SPORT la
pantalla 2 fig. 46 ubicada en el
manómetro presión turbocompresor
muestra la palabra SPORT.
OPCIONES DEL
MENÚ
El menú está compuesto por una serie
de opciones que pueden seleccionarse
con los botones+y–y que permiten
acceder a las diferentes operaciones de
selección y configuración (Setup)
indicadas a continuación. Para algunas
opciones se ha previsto un submenú.
+Para moverse por la pantalla y por las
opciones hacia arriba o para
incrementar el valor visualizado.
MENÚPresión corta para acceder
al menú y/o pasar a la
pantalla siguiente o para
confirmar la selección
deseada. Presión larga
para volver a la vista
estándar.
46AB0A0333C
47AB0A0002C
43

–Para moverse por la pantalla y por las
opciones hacia abajo o para disminuir
el valor visualizado.
NotaLos botones+y–activan
distintas funciones según las siguientes
situaciones:
dentro del menú permiten moverse
hacia arriba o hacia abajo;
durante las operaciones de
programación permiten aumentar o
disminuir los valores.
El menú se compone de las siguientes
funciones:
LUMINOSIDAD: regulación de la
luminosidad del salpicadero y del
cuadro de instrumentos
BIP VELOCIDAD: configuración del
límite de velocidad del vehículo (km/h
o mph); al superarlo, se avisa al
conductor
ACTIVACIÓN/DATOS TRIP B:
activación ("On") o desactivación ("Off")
de la visualización del Trip B (trip
parcial)
AJUSTE HORA: regulación del reloj
de la pantalla
AJUSTE FECHA: regulación de la
fecha de la pantalla
AUTOCLOSE: Activación del
bloqueo automático de las puertas al
rebasar los 20 km/h
UNIDADES DE MEDIDA:
configuración de las unidades de
medida de las distancias y los
consumos
IDIOMA: configuración del idioma de
la pantalla
VOLUMEN AVISOS: regulación (8
niveles) del volumen de la señalización
acústica (buzzer) que acompaña las
visualizaciones de avería / advertencia.
BIP CINTURONES: reactivación
avisador acústico para señalización
SBR (solo se visualiza cuando el
sistema SBR ha sido desactivado por la
Red de Abarth)
SERVICIO: visualización de las
indicaciones relativas a los kilómetros
de las revisiones de mantenimiento
AIRBAG/AIRBAG PASAJERO:
activación/desactivación del airbag del
lado del pasajero
LUCES DIURNAS: activación/
desactivación de las luces diurnas
RESET ITPMS: reset del sistema
iTPMS (“autoaprendizaje” del sistema,
ver el apartado “Sistema iTPMS”)
VER RADIO (donde esté presente):
activación/desactivación de la
repetición en la pantalla del cuadro de
instrumentos de cierta información
radio visualizada en la pantalla del
sistemaUconnect™.
VER TELÉFONO (donde esté
presente): activación/desactivación de
la repetición en la pantalla del cuadro
de instrumentos de cierta información
relativa a las llamadas visualizada en
la pantalla del sistemaUconnect™.
VER NAVEGACIÓN (donde esté
presente): activación/desactivación de
la repetición en la pantalla del cuadro
de instrumentos de cierta información
relativa a la navegación visualizada
en la pantalla del sistemaUconnect™.
SALIDA DEL MENÚ
44
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

ORDENADOR DE
VIAJE (TRIP
COMPUTER)
El "Ordenador de viaje" permite
visualizar, con la llave de contacto en
posición MAR, los valores relativos
al estado de funcionamiento del
vehículo.
Esta función incluye dos memorias
separadas denominadas "Trip A" y "Trip
B", en las que se registran los datos
de los "viajes completos" del vehículo
de modo independiente uno del otro y,
en las versiones donde está presente,
"Info istantáneas" y "Mejor consumo
medio".
Ambas memorias pueden ponerse a
cero: reset - inicio de un nuevo viaje.
El "Trip A" permite visualizar las
siguientes magnitudes:
Autonomía (donde esté presente)
Distancia recorrida A
Consumo medio A
Consumo istantáneo (donde esté
presente)
Velocidad media A
Tiempo de viaje A (tiempo de
conducción)
Reset Trip A.
El "Trip B" permite visualizar las
siguientes magnitudes:
Distancia recorrida B
Consumo medio B
Velocidad media B
Tiempo de viaje B (tiempo de
conducción)
Reset Trip B.
"Trip B" es una función excluible (ver el
apartado "Habilitación del Trip B").
Las magnitudes "Autonomía" y
"Consumo instantáneo" no pueden
ponerse a cero.
"Info instantáneas" permite visualizar
(cuando, donde están presentes, no se
visualizan en la vista principal) los
siguientes valores:
Autonomía
Consumo instantáneo
"Mejor consumo medio" permite
visualizar la vista resumen del mejor
consumo medio (donde está presente).
Esta información puede ponerse a
cero.
VALORES VISUALIZADOS
Autonomía (donde esté presente)
Indica la distancia que puede recorrerse
con el combustible presente en el
depósito, suponiendo que se
siga conduciendo del mismo modo. En
la pantalla se visualizará la indicación
“----” al producirse los siguientes
eventos:
valor de autonomía inferior a 50 km
(o 30 mi)
en caso de que se detenga el
vehículo con el motor en marcha
durante un periodo de tiempo
prolongado.
ADVERTENCIA La variación del valor
de autonomía puede verse influida por
diferentes factores: estilo de
conducción (ver la descripción en el
apartado "Estilo de conducción" en el
capítulo "Puesta en marcha y
conducción"), tipo de recorrido
(autopista, urbano, montañoso, etc.),
condiciones de uso del vehículo (carga
transportada, presión de los
neumáticos, etc.). La programación de
un viaje debe realizarse de acuerdo
con lo descrito anteriormente.
Distancia recorrida
Indica la distancia recorrida desde el
inicio del nuevo viaje.
Consumo medio
Representa la media indicativa de los
consumos desde el inicio del nuevo
viaje.
45

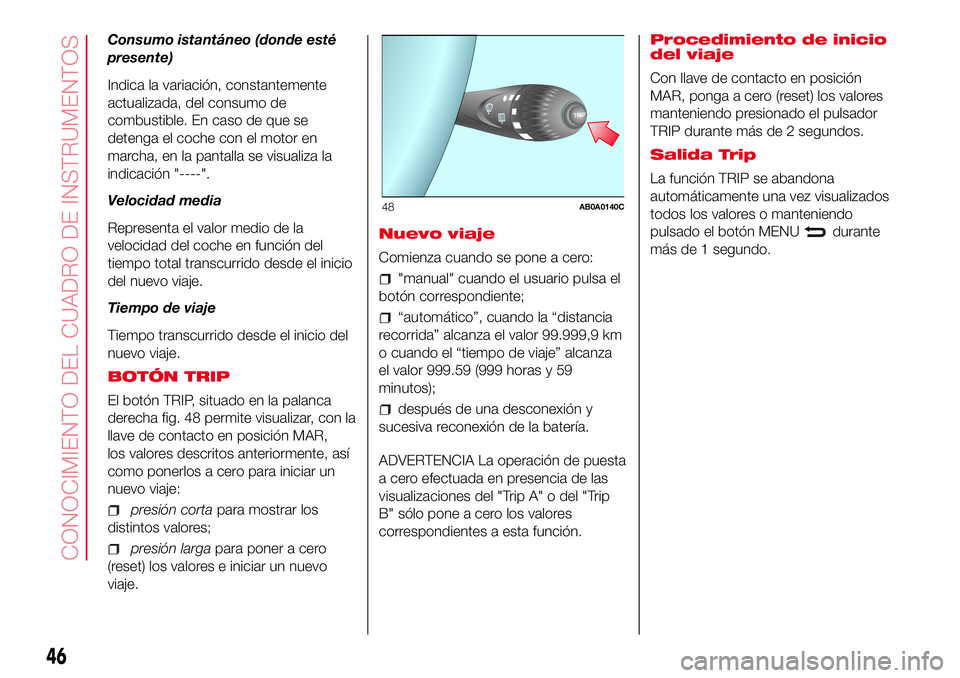

Consumo istantáneo (donde esté
presente)
Indica la variación, constantemente
actualizada, del consumo de
combustible. En caso de que se
detenga el coche con el motor en
marcha, en la pantalla se visualiza la
indicación "----".
Velocidad media
Representa el valor medio de la
velocidad del coche en función del
tiempo total transcurrido desde el inicio
del nuevo viaje.
Tiempo de viaje
Tiempo transcurrido desde el inicio del
nuevo viaje.
BOTÓN TRIP
El botón TRIP, situado en la palanca
derecha fig. 48 permite visualizar, con la
llave de contacto en posición MAR,
los valores descritos anteriormente, así
como ponerlos a cero para iniciar un
nuevo viaje:
presión cortapara mostrar los
distintos valores;
presión largapara poner a cero
(reset) los valores e iniciar un nuevo
viaje.Nuevo viaje
Comienza cuando se pone a cero:
"manual" cuando el usuario pulsa el
botón correspondiente;
“automático”, cuando la “distancia
recorrida” alcanza el valor 99.999,9 km
o cuando el “tiempo de viaje” alcanza
el valor 999.59 (999 horas y 59
minutos);
después de una desconexión y
sucesiva reconexión de la batería.
ADVERTENCIA La operación de puesta
a cero efectuada en presencia de las
visualizaciones del "Trip A" o del "Trip
B" sólo pone a cero los valores
correspondientes a esta función.Procedimiento de inicio
del viaje
Con llave de contacto en posición
MAR, ponga a cero (reset) los valores
manteniendo presionado el pulsador
TRIP durante más de 2 segundos.
Salida Trip
La función TRIP se abandona
automáticamente una vez visualizados
todos los valores o manteniendo
pulsado el botón MENU
durante
más de 1 segundo.
TRIPTRIP
48AB0A0140C
46
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
