CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
Este capítulo del manual contiene toda
la información útil para conocer,
interpretar y utilizar correctamente el
cuadro de instrumentos.CUADRO E INSTRUMENTOS DE A
BORDO........................................... 41
OPCIONES DEL MENÚ................... 43
ORDENADOR DE VIAJE (TRIP
COMPUTER) ................................... 45
TESTIGOS Y MENSAJES ................ 47
-CINTURONES DE SEGURIDAD
DESABROCHADOS ........................... 47
-AVERÍA EBD ...................................... 48
-AVERÍA AIRBAGS .............................. 48
-LÍQUIDO DE FRENOS
INSUFICIENTE/FRENO DE MANO
ACCIONADO ....................................... 49
-AVERÍA DIRECCIÓN ASISTIDA
ELÉCTRICA "DUALDRIVE" .................. 50
-DESGASTE PASTILLAS DE FRENO ... 50
-SISTEMA ESC.................................... 51
-AVERÍA SISTEMA
EOBD/INYECCIÓN .............................. 52
-LUZ ANTINIEBLA TRASERA .............. 52
-AVERÍA ABS ...................................... 52
-SISTEMA iTPMS ................................ 53
-LUCES DE POSICIÓN Y DE
CRUCE/FOLLOW ME HOME .............. 53
-LUCES ANTINIEBLA DELANTERAS ... 54
- INTERMITENTE IZQUIERDO ............. 54
-INTERMITENTE DERECHO ................ 54
-LUCES DE CARRETERA .................... 54
-PUERTAS/CAPÓ/MALETERO
ABIERTOS........................................... 55
- INSUFICIENTE RECARGA BATERÍA.. 55
-PRESIÓN DE ACEITE DEL MOTOR
BAJA/ACEITE DEL MOTOR
DEGRADADO ...................................... 55-TEMPERATURA EXCESIVA LÍQUIDO
DE REFRIGERACIÓN MOTOR............. 56
- AVARÍA CAMBIO SECUENCIAL
ROBOTIZADO ..................................... 56
-VELOCIDAD LÍMITE SUPERADA........ 57
- POSIBLE PRESENCIA DE HIELO EN
LA CALZADA....................................... 57
-AVERÍA SENSORES DE
APARCAMIENTO ................................. 57
-SERVICE (MANTENIMIENTO
PROGRAMADO) VENCIDO ................. 57
-SISTEMA ASR.................................... 57
-AVERÍA HILL HOLDER ....................... 58
-SISTEMA DE BLOQUEO DEL
COMBUSTIBLE ................................... 58
-AVERÍA SISTEMA DE BLOQUEO DEL
COMBUSTIBLE ................................... 58
-AVERÍA LUCES EXTERIORES ............ 58
-AVERÍA LUCES DE FRENO ................ 59
-AVERÍA EN EL SISTEMA FIAT CODE . 59
- RESERVA DE COMBUSTIBLE -
AUTONOMÍA LIMITADA....................... 59
-SEÑALIZACIÓN DE AVERÍA EN EL
SENSOR DE PRESIÓN DEL ACEITE
MOTOR ............................................... 59
-CAMBIO DE ACEITE .......................... 59
-PRESIÓN DEL PEDAL DEL
EMBRAGUE PARA ARRANCAR .......... 59
-AVERÍA SENSOR DE NIVEL DE
COMBUSTIBLE ................................... 60
-CORRECTOR DE ALINEACIÓN DE
FAROS ................................................ 60
40
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

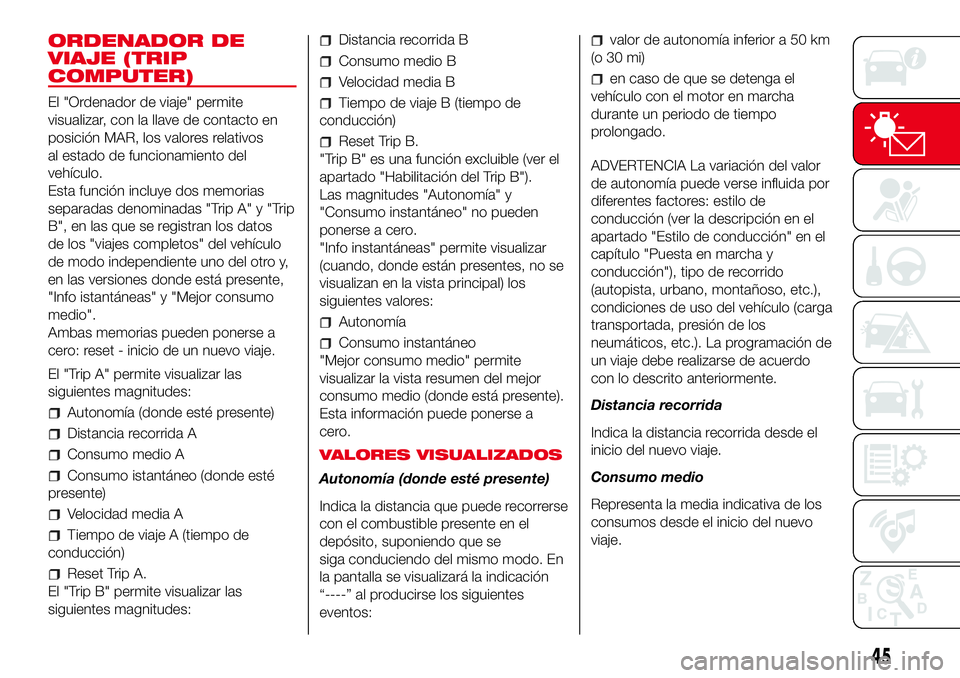

ORDENADOR DE
VIAJE (TRIP
COMPUTER)
El "Ordenador de viaje" permite
visualizar, con la llave de contacto en
posición MAR, los valores relativos
al estado de funcionamiento del
vehículo.
Esta función incluye dos memorias
separadas denominadas "Trip A" y "Trip
B", en las que se registran los datos
de los "viajes completos" del vehículo
de modo independiente uno del otro y,
en las versiones donde está presente,
"Info istantáneas" y "Mejor consumo
medio".
Ambas memorias pueden ponerse a
cero: reset - inicio de un nuevo viaje.
El "Trip A" permite visualizar las
siguientes magnitudes:
Autonomía (donde esté presente)
Distancia recorrida A
Consumo medio A
Consumo istantáneo (donde esté
presente)
Velocidad media A
Tiempo de viaje A (tiempo de
conducción)
Reset Trip A.
El "Trip B" permite visualizar las
siguientes magnitudes:
Distancia recorrida B
Consumo medio B
Velocidad media B
Tiempo de viaje B (tiempo de
conducción)
Reset Trip B.
"Trip B" es una función excluible (ver el
apartado "Habilitación del Trip B").
Las magnitudes "Autonomía" y
"Consumo instantáneo" no pueden
ponerse a cero.
"Info instantáneas" permite visualizar
(cuando, donde están presentes, no se
visualizan en la vista principal) los
siguientes valores:
Autonomía
Consumo instantáneo
"Mejor consumo medio" permite
visualizar la vista resumen del mejor
consumo medio (donde está presente).
Esta información puede ponerse a
cero.
VALORES VISUALIZADOS
Autonomía (donde esté presente)
Indica la distancia que puede recorrerse
con el combustible presente en el
depósito, suponiendo que se
siga conduciendo del mismo modo. En
la pantalla se visualizará la indicación
“----” al producirse los siguientes
eventos:
valor de autonomía inferior a 50 km
(o 30 mi)
en caso de que se detenga el
vehículo con el motor en marcha
durante un periodo de tiempo
prolongado.
ADVERTENCIA La variación del valor
de autonomía puede verse influida por
diferentes factores: estilo de
conducción (ver la descripción en el
apartado "Estilo de conducción" en el
capítulo "Puesta en marcha y
conducción"), tipo de recorrido
(autopista, urbano, montañoso, etc.),
condiciones de uso del vehículo (carga
transportada, presión de los
neumáticos, etc.). La programación de
un viaje debe realizarse de acuerdo
con lo descrito anteriormente.
Distancia recorrida
Indica la distancia recorrida desde el
inicio del nuevo viaje.
Consumo medio
Representa la media indicativa de los
consumos desde el inicio del nuevo
viaje.
