2017 Abarth 500 Manual de Empleo y Cuidado (in Spanish)

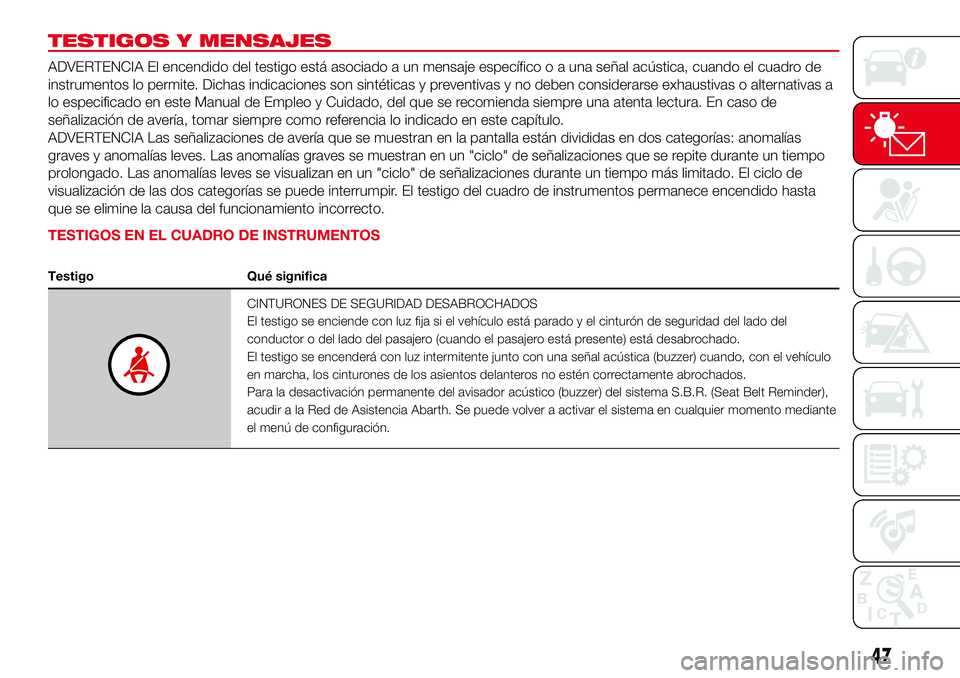

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico o a una señal acústica, cuando el cuadro de
instrumentos lo permite. Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a
lo especificado en este Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de
señalización de avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo
prolongado. Las anomalías leves se visualizan en un "ciclo" de señalizaciones durante un tiempo más limitado. El ciclo de
visualización de las dos categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta
que se elimine la causa del funcionamiento incorrecto.
TESTIGOS EN EL CUADRO DE INSTRUMENTOS
Testigo Qué significa
CINTURONES DE SEGURIDAD DESABROCHADOS
El testigo se enciende con luz fija si el vehículo está parado y el cinturón de seguridad del lado del
conductor o del lado del pasajero (cuando el pasajero está presente) está desabrochado.
El testigo se encenderá con luz intermitente junto con una señal acústica (buzzer) cuando, con el vehículo
en marcha, los cinturones de los asientos delanteros no estén correctamente abrochados.
Para la desactivación permanente del avisador acústico (buzzer) del sistema S.B.R. (Seat Belt Reminder),
acudir a la Red de Asistencia Abarth. Se puede volver a activar el sistema en cualquier momento mediante
el menú de configuración.
47

Testigo Qué significa

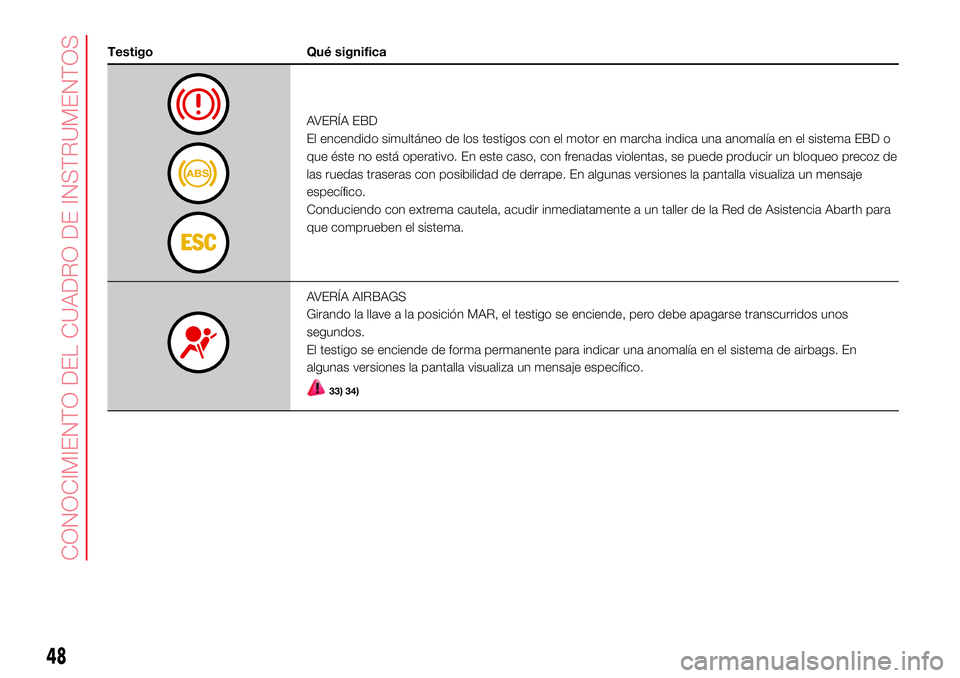

AVERÍA EBD
El encendido simultáneo de los testigos con el motor en marcha indica una anomalía en el sistema EBD o
que éste no está operativo. En este caso, con frenadas violentas, se puede producir un bloqueo precoz de
las ruedas traseras con posibilidad de derrape. En algunas versiones la pantalla visualiza un mensaje
específico.
Conduciendo con extrema cautela, acudir inmediatamente a un taller de la Red de Asistencia Abarth para
que comprueben el sistema.
AVERÍA AIRBAGS
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende de forma permanente para indicar una anomalía en el sistema de airbags. En
algunas versiones la pantalla visualiza un mensaje específico.
33) 34)
48
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa

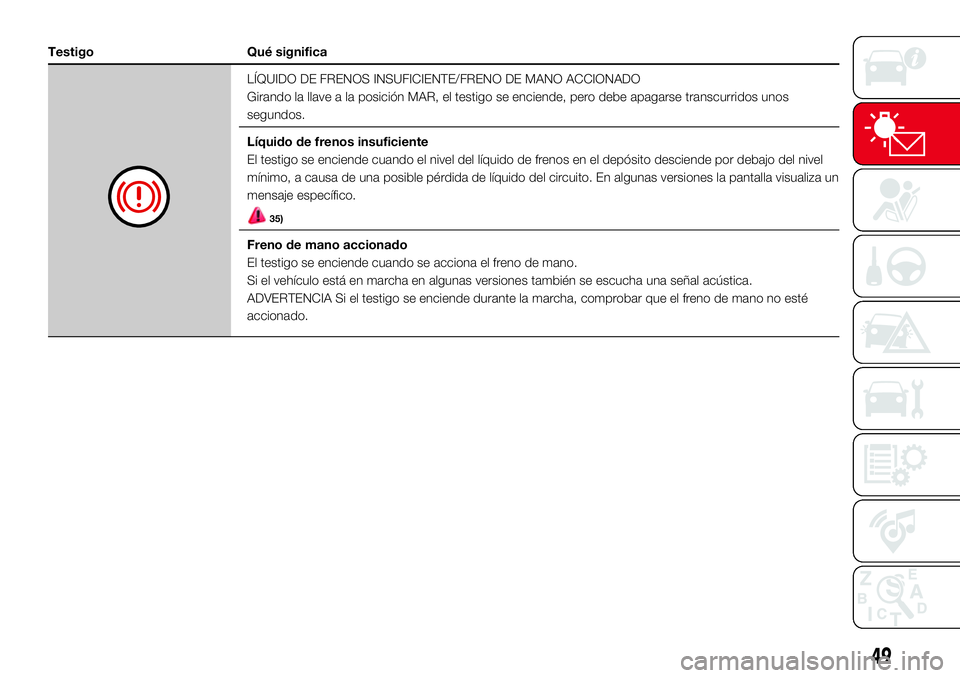

LÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO ACCIONADO
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del circuito. En algunas versiones la pantalla visualiza un
mensaje específico.
35)
Freno de mano accionado
El testigo se enciende cuando se acciona el freno de mano.
Si el vehículo está en marcha en algunas versiones también se escucha una señal acústica.
ADVERTENCIA Si el testigo se enciende durante la marcha, comprobar que el freno de mano no esté
accionado.
49

Testigo Qué significa

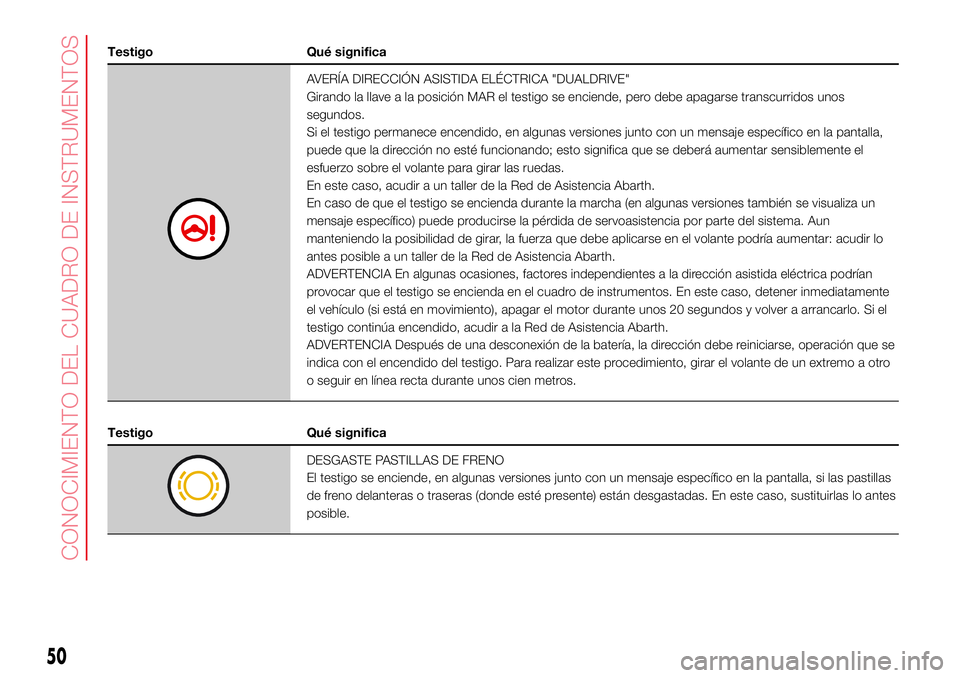

AVERÍA DIRECCIÓN ASISTIDA ELÉCTRICA "DUALDRIVE"
Girando la llave a la posición MAR el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
Si el testigo permanece encendido, en algunas versiones junto con un mensaje específico en la pantalla,
puede que la dirección no esté funcionando; esto significa que se deberá aumentar sensiblemente el
esfuerzo sobre el volante para girar las ruedas.
En este caso, acudir a un taller de la Red de Asistencia Abarth.
En caso de que el testigo se encienda durante la marcha (en algunas versiones también se visualiza un
mensaje específico) puede producirse la pérdida de servoasistencia por parte del sistema. Aun
manteniendo la posibilidad de girar, la fuerza que debe aplicarse en el volante podría aumentar: acudir lo
antes posible a un taller de la Red de Asistencia Abarth.
ADVERTENCIA En algunas ocasiones, factores independientes a la dirección asistida eléctrica podrían
provocar que el testigo se encienda en el cuadro de instrumentos. En este caso, detener inmediatamente
el vehículo (si está en movimiento), apagar el motor durante unos 20 segundos y volver a arrancarlo. Si el
testigo continúa encendido, acudir a la Red de Asistencia Abarth.
ADVERTENCIA Después de una desconexión de la batería, la dirección debe reiniciarse, operación que se
indica con el encendido del testigo. Para realizar este procedimiento, girar el volante de un extremo a otro
o seguir en línea recta durante unos cien metros.
Testigo Qué significa
DESGASTE PASTILLAS DE FRENO
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, si las pastillas
de freno delanteras o traseras (donde esté presente) están desgastadas. En este caso, sustituirlas lo antes
posible.
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa

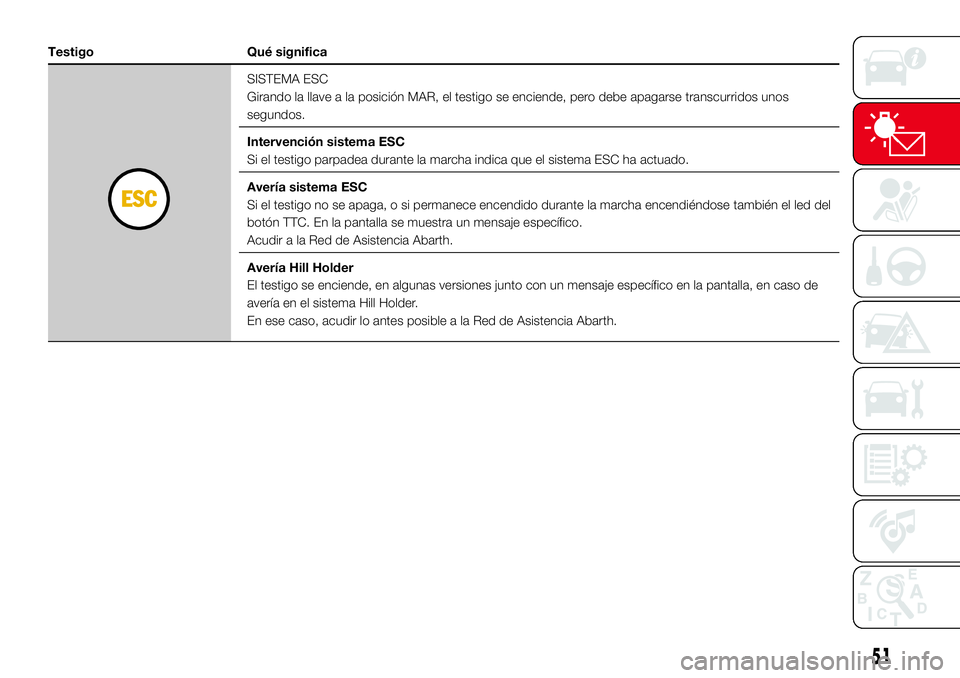

SISTEMA ESC
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
Intervención sistema ESC
Si el testigo parpadea durante la marcha indica que el sistema ESC ha actuado.
Avería sistema ESC
Si el testigo no se apaga, o si permanece encendido durante la marcha encendiéndose también el led del
botón TTC. En la pantalla se muestra un mensaje específico.
Acudir a la Red de Asistencia Abarth.
Avería Hill Holder
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, en caso de
avería en el sistema Hill Holder.
En ese caso, acudir lo antes posible a la Red de Asistencia Abarth.
51

Testigo Qué significa
AVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al girar la llave de contacto a la posición MAR, el testigo se enciende, pero debe
apagarse inmediatamente después de que se arranque el motor.
Si el testigo permanece encendido o se enciende durante la marcha, en algunas versiones junto con un
mensajes específico en la pantalla, indica un funcionamiento incorrecto del sistema de inyección;
concretamente, el testigo que se enciende con luz fija indica un funcionamiento incorrecto del sistema de
alimentación/encendido que podría provocar emisiones elevadas en el escape, una posible pérdida de
prestaciones, dificultad de conducción y consumos elevados.
En estas condiciones, se puede continuar la marcha, pero evitando exigir al motor grandes esfuerzos o
altas velocidades. El uso prolongado del vehículo con el testigo encendido con luz fija puede causar
daños, acudir lo antes posible a la Red de Asistencia Abarth.
El testigo que se enciende con luz intermitente indica la posibilidad de daños en el catalizador.
Si el testigo se enciende con luz intermitente, soltar el pedal del acelerador para disminuir el régimen del
motor hasta que el testigo deje de parpadear; continuar la marcha a velocidad moderada tratando de
evitar condiciones de conducción que puedan provocar parpadeos posteriores y acudir lo antes posible a
un taller de la Red de Asistencia Abarth.
38)
LUZ ANTINIEBLA TRASERA
El testigo se enciende cuando se activa la luz antiniebla trasera.
AVERÍA ABS
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, cuando el
sistema resulta ineficiente o no está disponible. En este caso, el sistema de frenos mantiene inalterada su
eficacia, pero sin las potencialidades ofrecidas por el sistema ABS.
Conducir con cuidado y acudir lo antes posible a la Red de Asistencia Abarth.
52
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa
SISTEMA iTPMS
(donde esté presente)
Presión insuficiente de los neumáticos
El testigo se enciende con luz fija para indicar que la presión de uno o varios neumáticos es inferior al valor
recomendado para garantizar la mayor duración del neumático y un consumo de combustible óptimo o
para indicar una pérdida lenta de presión.
De ese modo, el sistema iTPMS avisa al conductor indicando la posibilidad de uno o varios neumáticos
desinflados y, por tanto, de un posible pinchazo. En este caso, se recomienda restablecer el valor de
presión correcto. Una vez restablecidas las condiciones de uso normales del vehículo, llevar a cabo el
procedimiento de Reset de los neumáticos.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados, ya que podría afectar a
la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
Avería sistema iTPMS/Sistema iTPMS temporalmente desactivado
El testigo se enciende con luz intermitente durante unos 75 segundos y, a continuación, permanecerá
encendido con luz fija (junto con un mensaje específico en la pantalla) para indicar que el sistema está
temporalmente desactivado o en avería. El sistema vuelve a funcionar correctamente cuando las
condiciones de funcionamiento lo permiten; si no fuera así, llevar a cabo el procedimiento de Reset de los
neumáticos después de restablecer las condiciones de funcionamiento normal.
Si la señalización de funcionamiento incorrecto continúa, acudir lo antes posible a la Red de Asistencia
Abarth.
Testigo Qué significa
LUCES DE POSICIÓN Y DE CRUCE/FOLLOW ME HOME
Luces de posición y de cruce
El testigo se enciende al activar las luces de posición o las de cruce.
Follow me home
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, cuando se
utiliza el dispositivo "Follow me home".
53

Testigo Qué significa

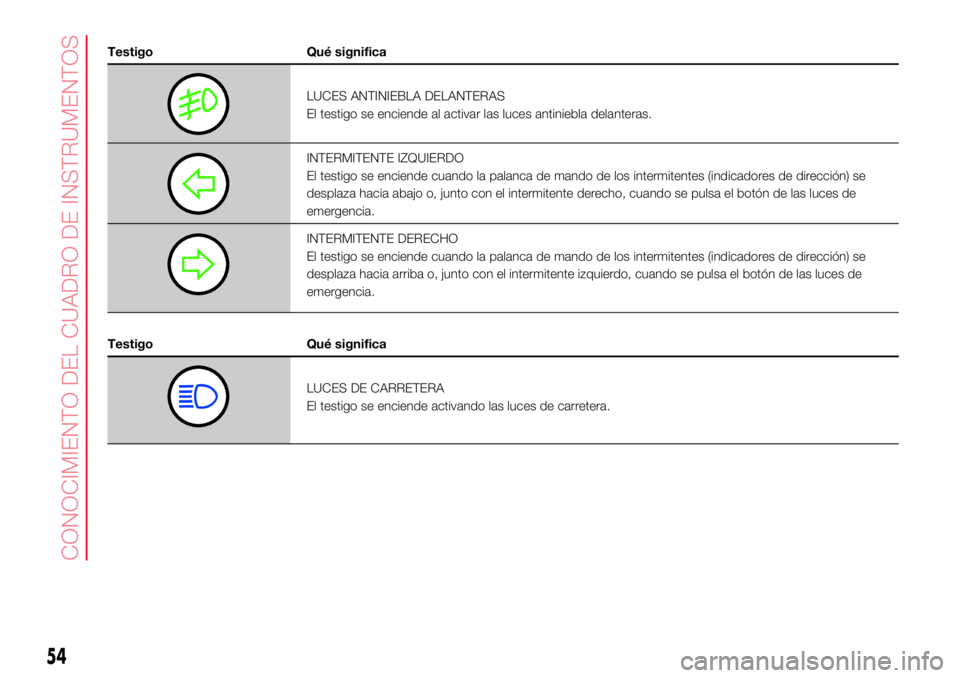

LUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla delanteras.
INTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia abajo o, junto con el intermitente derecho, cuando se pulsa el botón de las luces de
emergencia.
INTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de
emergencia.
Testigo Qué significa
LUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
54
