2017.75 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

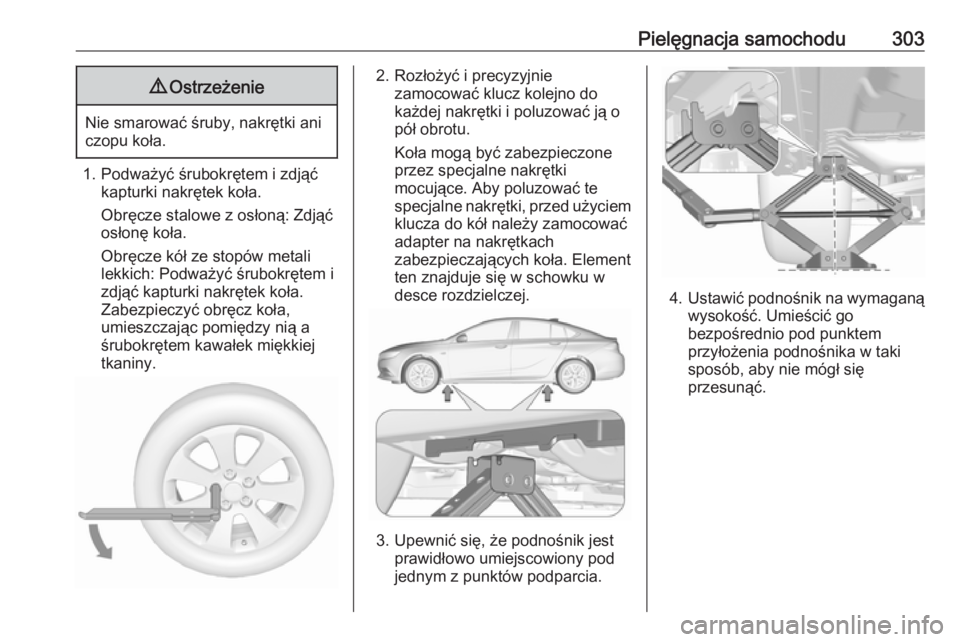

Pielęgnacja samochodu3039Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Podważyć śrubokrętem i zdjąć kapturki nakrętek koła.
Obręcze stalowe z osłoną: Zdjąć
osłonę koła.
Obręcze kół ze stopów metali
lekkich: Podważyć śrubokrętem i
zdjąć kapturki nakrętek koła.
Zabezpieczyć obręcz koła,
umieszczając pomiędzy nią a
śrubokrętem kawałek miękkiej
tkaniny.
2. Rozłożyć i precyzyjnie zamocować klucz kolejno do
każdej nakrętki i poluzować ją o
pół obrotu.
Koła mogą być zabezpieczone
przez specjalne nakrętki
mocujące. Aby poluzować te
specjalne nakrętki, przed użyciem klucza do kół należy zamocować
adapter na nakrętkach
zabezpieczających koła. Element ten znajduje się w schowku w
desce rozdzielczej.
3. Upewnić się, że podnośnik jest prawidłowo umiejscowiony pod
jednym z punktów podparcia.
4. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.

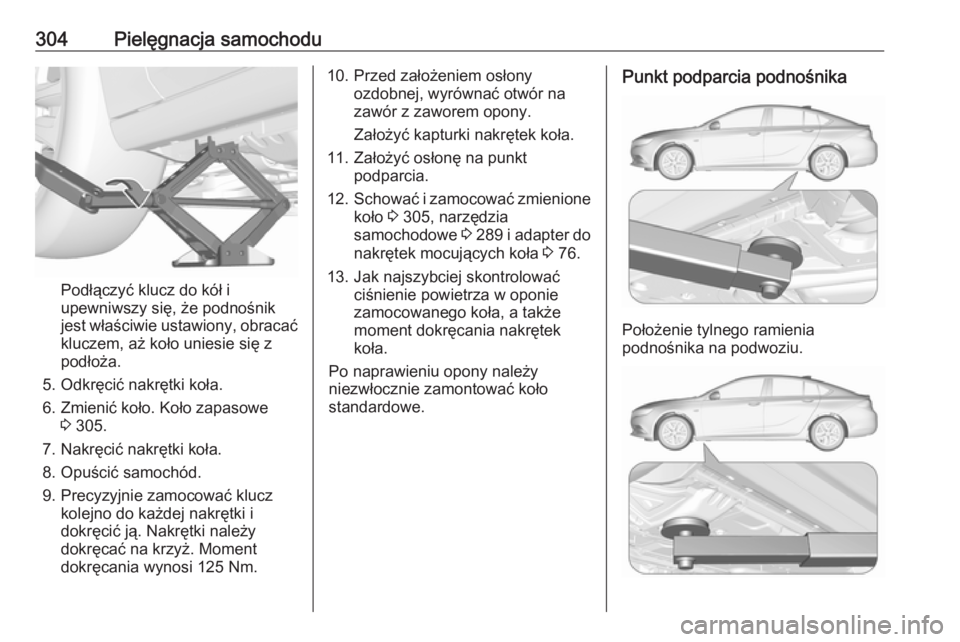

304Pielęgnacja samochodu
Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
5. Odkręcić nakrętki koła. 6. Zmienić koło. Koło zapasowe 3 305.
7. Nakręcić nakrętki koła. 8. Opuścić samochód.
9. Precyzyjnie zamocować klucz kolejno do każdej nakrętki i
dokręcić ją. Nakrętki należy
dokręcać na krzyż. Moment
dokręcania wynosi 125 Nm.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
11. Założyć osłonę na punkt podparcia.
12. Schować i zamocować zmienione
koło 3 305, narzędzia
samochodowe 3 289 i adapter do
nakrętek mocujących koła 3 76.
13. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.Punkt podparcia podnośnika
Położenie tylnego ramienia
podnośnika na podwoziu.

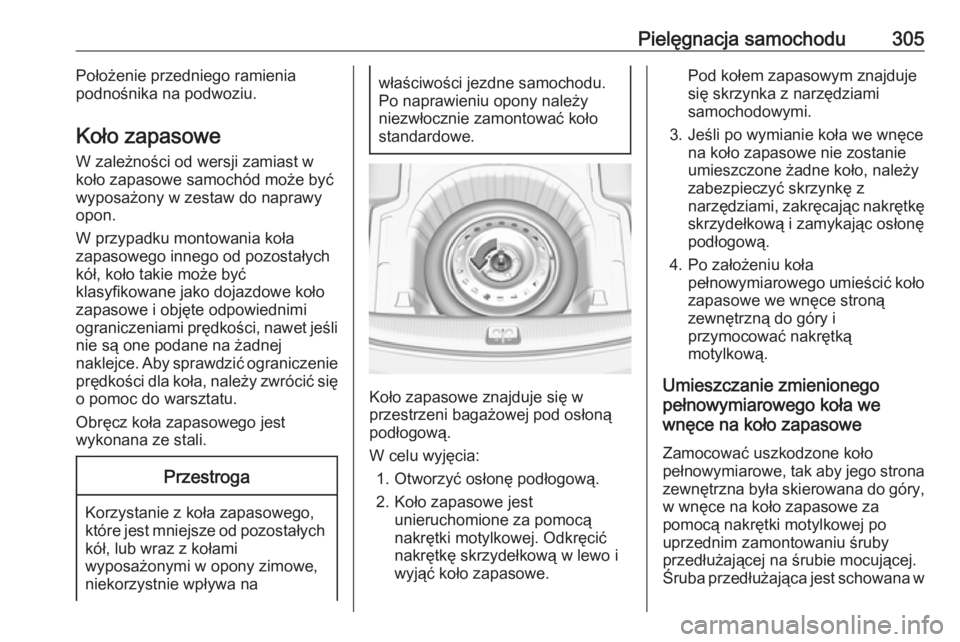

Pielęgnacja samochodu305Położenie przedniego ramienia
podnośnika na podwoziu.
Koło zapasowe
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon.
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być
klasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie prędkości dla koła, należy zwrócić się
o pomoc do warsztatu.
Obręcz koła zapasowego jest
wykonana ze stali.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe znajduje się w
przestrzeni bagażowej pod osłoną
podłogową.
W celu wyjęcia: 1. Otworzyć osłonę podłogową.
2. Koło zapasowe jest unieruchomione za pomocą
nakrętki motylkowej. Odkręcić
nakrętkę skrzydełkową w lewo i
wyjąć koło zapasowe.
Pod kołem zapasowym znajduje
się skrzynka z narzędziami
samochodowymi.
3. Jeśli po wymianie koła we wnęce na koło zapasowe nie zostanie
umieszczone żadne koło, należy
zabezpieczyć skrzynkę z
narzędziami, zakręcając nakrętkę skrzydełkową i zamykając osłonę
podłogową.
4. Po założeniu koła pełnowymiarowego umieścić kołozapasowe we wnęce stroną
zewnętrzną do góry i
przymocować nakrętką
motylkową.
Umieszczanie zmienionego
pełnowymiarowego koła we
wnęce na koło zapasowe
Zamocować uszkodzone koło
pełnowymiarowe, tak aby jego strona
zewnętrzna była skierowana do góry, w wnęce na koło zapasowe za
pomocą nakrętki motylkowej po
uprzednim zamontowaniu śruby
przedłużającej na śrubie mocującej.
Śruba przedłużająca jest schowana w

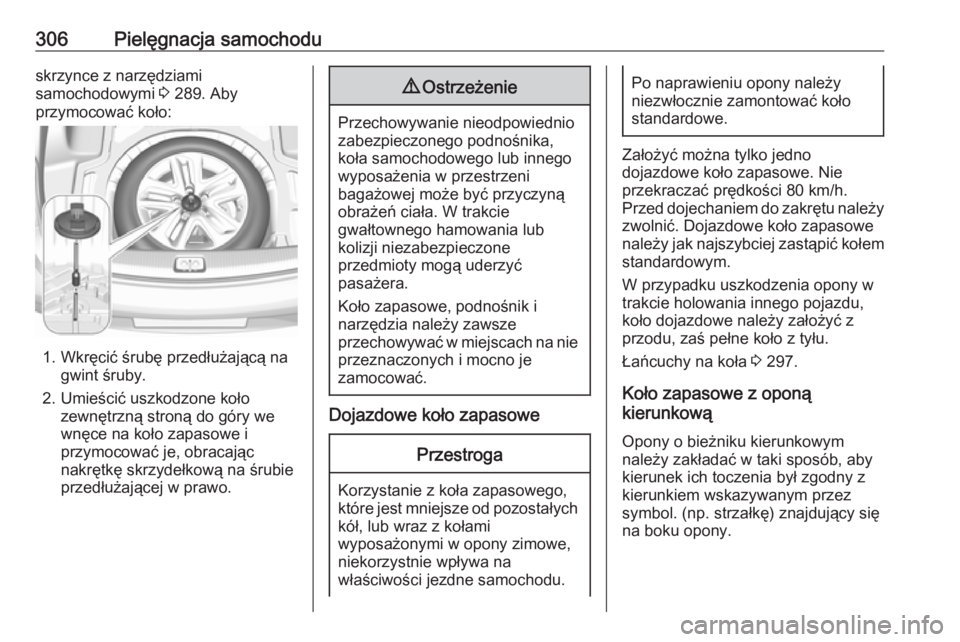

306Pielęgnacja samochoduskrzynce z narzędziami
samochodowymi 3 289. Aby
przymocować koło:
1. Wkręcić śrubę przedłużającą na gwint śruby.
2. Umieścić uszkodzone koło zewnętrzną stroną do góry we
wnęce na koło zapasowe i
przymocować je, obracając
nakrętkę skrzydełkową na śrubie
przedłużającej w prawo.
9 Ostrzeżenie
Przechowywanie nieodpowiednio
zabezpieczonego podnośnika,
koła samochodowego lub innego
wyposażenia w przestrzeni
bagażowej może być przyczyną
obrażeń ciała. W trakcie
gwałtownego hamowania lub
kolizji niezabezpieczone
przedmioty mogą uderzyć
pasażera.
Koło zapasowe, podnośnik i
narzędzia należy zawsze
przechowywać w miejscach na nie
przeznaczonych i mocno je
zamocować.
Dojazdowe koło zapasowe
Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem
standardowym.
W przypadku uszkodzenia opony w trakcie holowania innego pojazdu,
koło dojazdowe należy założyć z
przodu, zaś pełne koło z tyłu.
Łańcuchy na koła 3 297.
Koło zapasowe z oponą
kierunkową
Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez
symbol. (np. strzałkę) znajdujący się
na boku opony.

Pielęgnacja samochodu307W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
● Właściwości jezdne samochodu mogą być pogorszone. Zlecić
możliwie jak najszybszą naprawę opony lub wymianę opony na
nową i zamontować koło z nową/
naprawioną oponą zamiast koła
zapasowego.
● Szczególną ostrożność zachować podczas jazdy po
mokrych lub zaśnieżonych
nawierzchniach dróg.Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu urządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora
pojazdu silnik można uruchomić za
pomocą przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
9 Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
● Nie zbliżać się do akumulatora z
otwartym ogniem lub źródłem
iskier.
● Rozładowany akumulator może zamarznąć nawet przy
temperaturze zewnętrznej 0 °C.
Przed podłączeniem przewodów
rozruchowych rozmrozić
akumulator.
● Podczas pracy z akumulatorem zakładać okulary i odzież
ochronną.
● Akumulator wspomagający musi mieć takie samo napięcie
zasilania (12 V) jak akumulator
używany w samochodzie. Jego
pojemność (wyrażona w Ah) nie

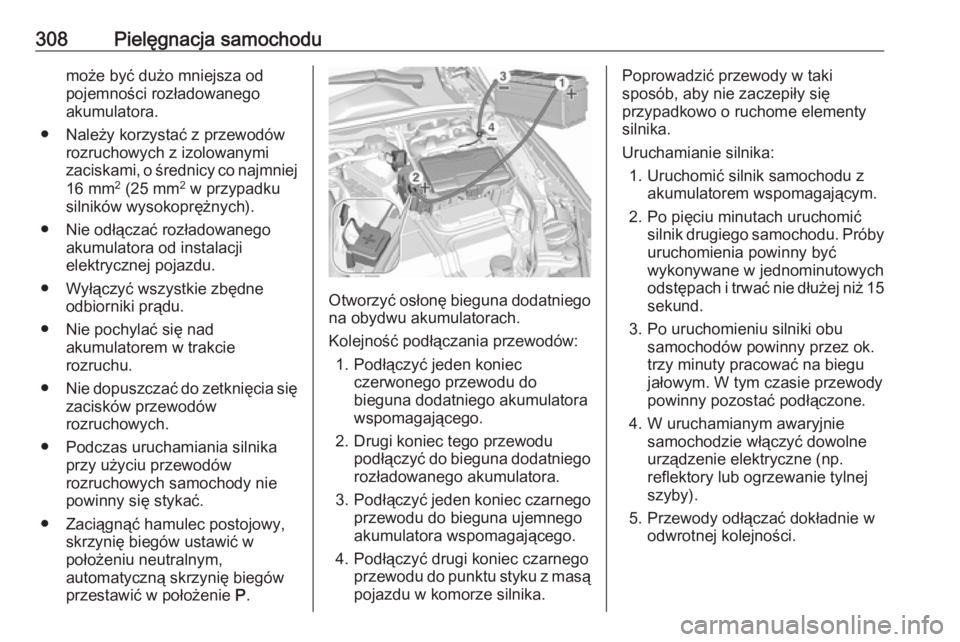

308Pielęgnacja samochodumoże być dużo mniejsza od
pojemności rozładowanego
akumulatora.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
● Nie odłączać rozładowanego akumulatora od instalacji
elektrycznej pojazdu.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.
● Zaciągnąć hamulec postojowy, skrzynię biegów ustawić w
położeniu neutralnym,
automatyczną skrzynię biegów przestawić w położenie P.
Otworzyć osłonę bieguna dodatniego
na obydwu akumulatorach.
Kolejność podłączania przewodów: 1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Podłączyć drugi koniec czarnego przewodu do punktu styku z masą
pojazdu w komorze silnika.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po pięciu minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w jednominutowych
odstępach i trwać nie dłużej niż 15 sekund.
3. Po uruchomieniu silniki obu samochodów powinny przez ok.
trzy minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.
4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne (np.
reflektory lub ogrzewanie tylnej
szyby).
5. Przewody odłączać dokładnie w odwrotnej kolejności.

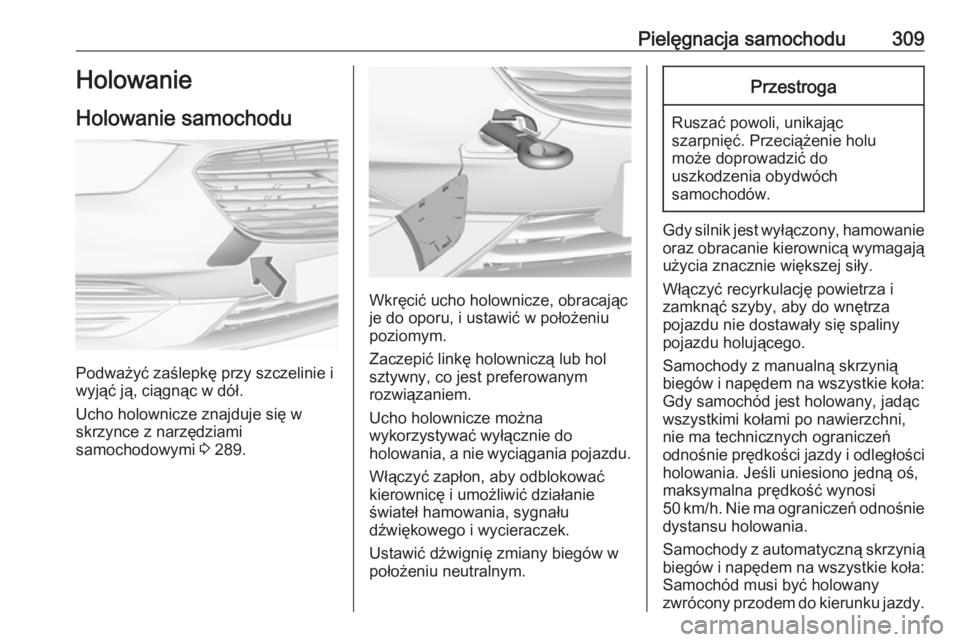

Pielęgnacja samochodu309Holowanie
Holowanie samochodu
Podważyć zaślepkę przy szczelinie i
wyjąć ją, ciągnąc w dół.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 289.
Wkręcić ucho holownicze, obracając
je do oporu, i ustawić w położeniu poziomym.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Włączyć zapłon, aby odblokować kierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.
Ustawić dźwignię zmiany biegów w położeniu neutralnym.
Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza i
zamknąć szyby, aby do wnętrza
pojazdu nie dostawały się spaliny
pojazdu holującego.
Samochody z manualną skrzynią
biegów i napędem na wszystkie koła:
Gdy samochód jest holowany, jadąc
wszystkimi kołami po nawierzchni,
nie ma technicznych ograniczeń
odnośnie prędkości jazdy i odległości holowania. Jeśli uniesiono jedną oś,
maksymalna prędkość wynosi
50 km/h. Nie ma ograniczeń odnośnie
dystansu holowania.
Samochody z automatyczną skrzynią
biegów i napędem na wszystkie koła:
Samochód musi być holowany
zwrócony przodem do kierunku jazdy.

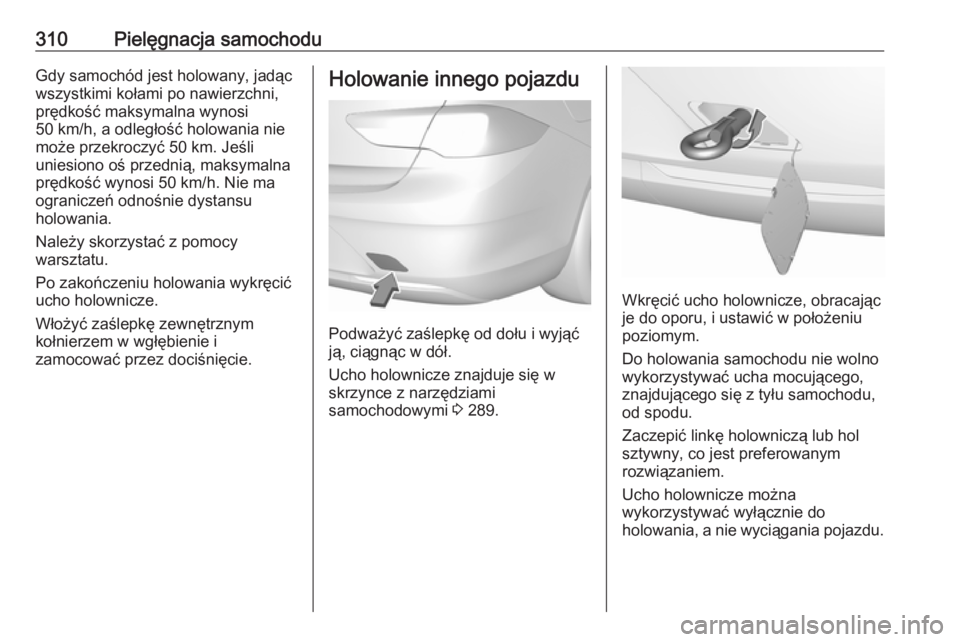

310Pielęgnacja samochoduGdy samochód jest holowany, jadąc
wszystkimi kołami po nawierzchni,
prędkość maksymalna wynosi
50 km/h, a odległość holowania nie
może przekroczyć 50 km. Jeśli
uniesiono oś przednią, maksymalna
prędkość wynosi 50 km/h. Nie ma
ograniczeń odnośnie dystansu
holowania.
Należy skorzystać z pomocy
warsztatu.
Po zakończeniu holowania wykręcić
ucho holownicze.
Włożyć zaślepkę zewnętrznym
kołnierzem w wgłębienie i
zamocować przez dociśnięcie.Holowanie innego pojazdu
Podważyć zaślepkę od dołu i wyjąć
ją, ciągnąc w dół.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 289.
Wkręcić ucho holownicze, obracając
je do oporu, i ustawić w położeniu poziomym.
Do holowania samochodu nie wolno
wykorzystywać ucha mocującego,
znajdującego się z tyłu samochodu,
od spodu.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
