2017.75 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy111
Menu wskaźnika pozostałego okresu
przydatności oleju wyświetla się na
wyświetlaczu informacyjnym
kierowcy 3 120.
Na wyświetlaczu w wersji Baselevel
wybrać ?, naciskając MENU na
dźwigni kierunkowskazów. Obrócić
pokrętło, aby wybrać stronę
Pozostała żywotność oleju .
Na wyświetlaczu w wersji Midlevel i
Uplevel wybrać menu Info, naciskając
è na kierownicy. Nacisnąć å, aby
wybrać stronę Pozostała żywotność
oleju .
Pozostały okres żywotności oleju jest wskazywany w procentach.
Resetowanie
Aby zresetować wskazanie na
wyświetlaczu w wersji Baselevel,
nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać
przez kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby otworzyć podfolder na
wyświetlaczu w wersji Midlevel lub
Uplevel, nacisnąć é na kierownicy.
Wybrać Reset i potwierdzić przez
naciśnięcie 9 i przytrzymanie przez
kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanieGdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego,
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
Wymień olej silnikowy . Należy wtedy

112Wskaźniki i przyrządyzlecić warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Informacje dotyczące czynności
serwisowych 3 315.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Położenie lampek kontrolnych może
się zmieniać, zależnie od
wyposażenia pojazdu. W momencie
włączania zapłonu na chwilę zapala
się większość lampek kontrolnych w
ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia
Patrz wszystkie lampki kontrolne w
różnych zestawach wskaźników
3 102.
Kierunkowskaz Lampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę
Włączone są światła pozycyjne.
Lampka miga Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówek 3 275,
bezpieczniki 3 284.
Kierunkowskazy 3 154.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X fotela kierowcy, w zestawie
wskaźników, świeci lub miga na
czerwono.
k fotela przedniego pasażera, w
konsoli sufitowej, świeci lub miga na
czerwono, gdy fotel jest zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.

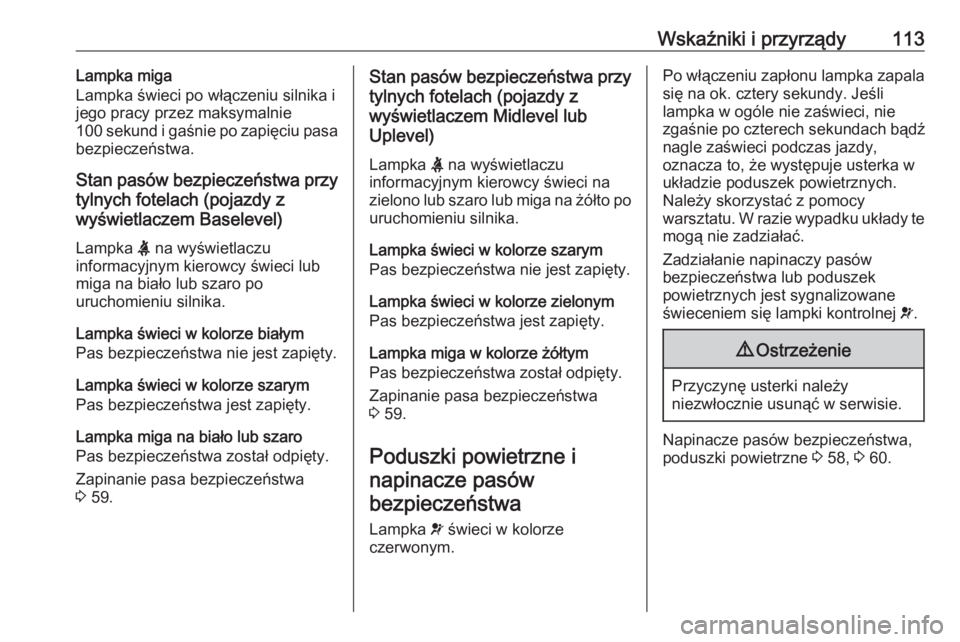

Wskaźniki i przyrządy113Lampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa
bezpieczeństwa.
Stan pasów bezpieczeństwa przy
tylnych fotelach (pojazdy z
wyświetlaczem Baselevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci lub
miga na biało lub szaro po
uruchomieniu silnika.
Lampka świeci w kolorze białym
Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze szarym
Pas bezpieczeństwa jest zapięty.
Lampka miga na biało lub szaro
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 59.Stan pasów bezpieczeństwa przy
tylnych fotelach (pojazdy z
wyświetlaczem Midlevel lub
Uplevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci na
zielono lub szaro lub miga na żółto po uruchomieniu silnika.
Lampka świeci w kolorze szarym Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze zielonym
Pas bezpieczeństwa jest zapięty.
Lampka miga w kolorze żółtym
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa 3 59.
Poduszki powietrzne i napinacze pasówbezpieczeństwa
Lampka v świeci w kolorze
czerwonym.Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie
zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 58, 3 60.

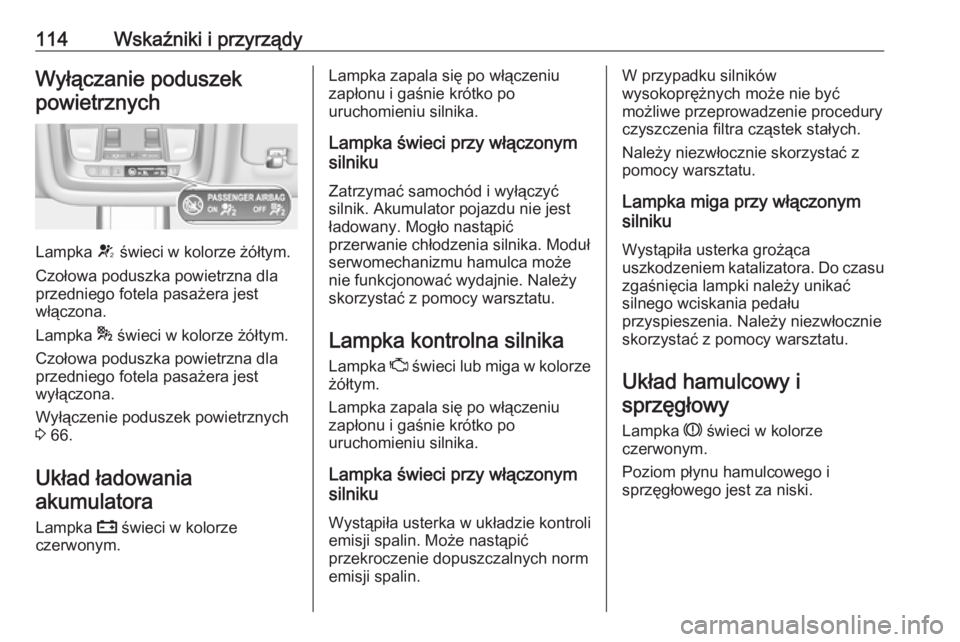

114Wskaźniki i przyrządyWyłączanie poduszekpowietrznych
Lampka V świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona.
Wyłączenie poduszek powietrznych
3 66.
Układ ładowania akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin.W przypadku silników
wysokoprężnych może nie być
możliwe przeprowadzenie procedury
czyszczenia filtra cząstek stałych.
Należy niezwłocznie skorzystać z
pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy isprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest za niski.

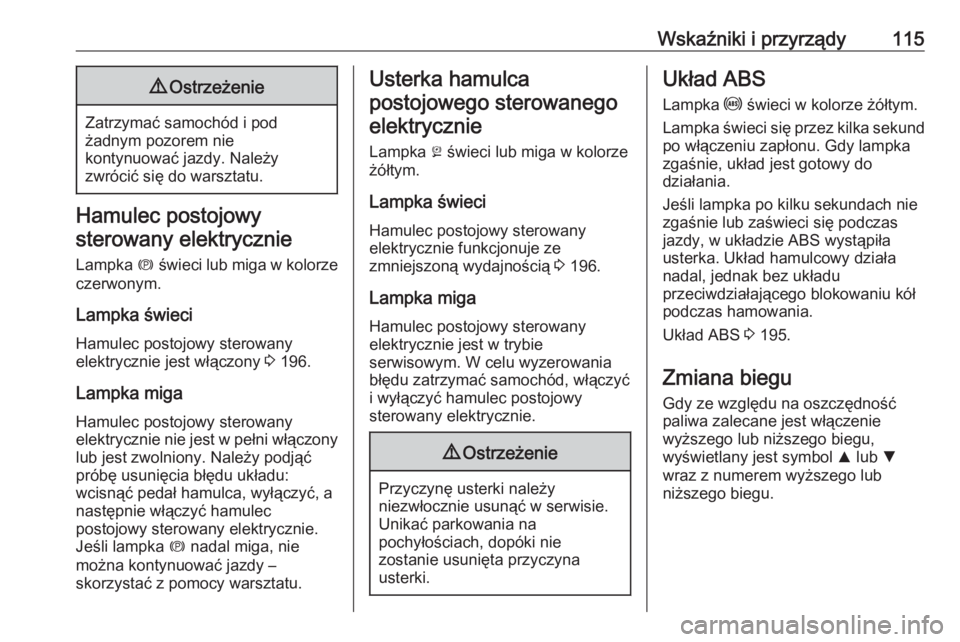

Wskaźniki i przyrządy1159Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Hamulec postojowy
sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci Hamulec postojowy sterowany
elektrycznie jest włączony 3 196.
Lampka miga
Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony lub jest zwolniony. Należy podjąćpróbę usunięcia błędu układu:
wcisnąć pedał hamulca, wyłączyć, a
następnie włączyć hamulec
postojowy sterowany elektrycznie.
Jeśli lampka m nadal miga, nie
można kontynuować jazdy –
skorzystać z pomocy warsztatu.
Usterka hamulca
postojowego sterowanego elektrycznie
Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 196.
Lampka miga Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Unikać parkowania na
pochyłościach, dopóki nie
zostanie usunięta przyczyna
usterki.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 195.
Zmiana biegu Gdy ze względu na oszczędnośćpaliwa zalecane jest włączenie
wyższego lub niższego biegu,
wyświetlany jest symbol R lub S
wraz z numerem wyższego lub
niższego biegu.

116Wskaźniki i przyrządyOdległość odpoprzedzającego pojazdu
E wskazuje ustawienie odległości od
poprzedzającego pojazdu (czułości
systemu ostrzegającego o zderzeniu
czołowym) za pomocą wypełnionych
pasków odległości.
Ostrzeżenie o zderzeniu czołowym
3 218.
Asystent pasa ruchu
Lampka a świeci w kolorze
zielonym albo żółtym lub miga w
kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.
Lampka świeci w kolorze żółtym
Pojazd zbliża się do wykrytego
oznaczenia pasa ruchu bez
włączonego kierunkowskazu po tej
stronie.Lampka miga w kolorze żółtym
System wykrywa znaczne
przekroczenie linii pasa ruchu.
Asystent pasa ruchu 3 253
Układ stabilizacji toru jazdy wyłączony
Lampka t świeci w kolorze żółtym.
Układ wyłączony.
Elektroniczny układ
stabilizacji toru jazdy i kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy.
Jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Elektroniczna stabilizacja toru jazdy
3 199, System kontroli trakcji
3 198.
Układ kontroli trakcji
wyłączony
Lampka k świeci w kolorze żółtym.
Układ wyłączony.
Temperatura płynuchłodzącego
Lampka W świeci w kolorze
czerwonym.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik.

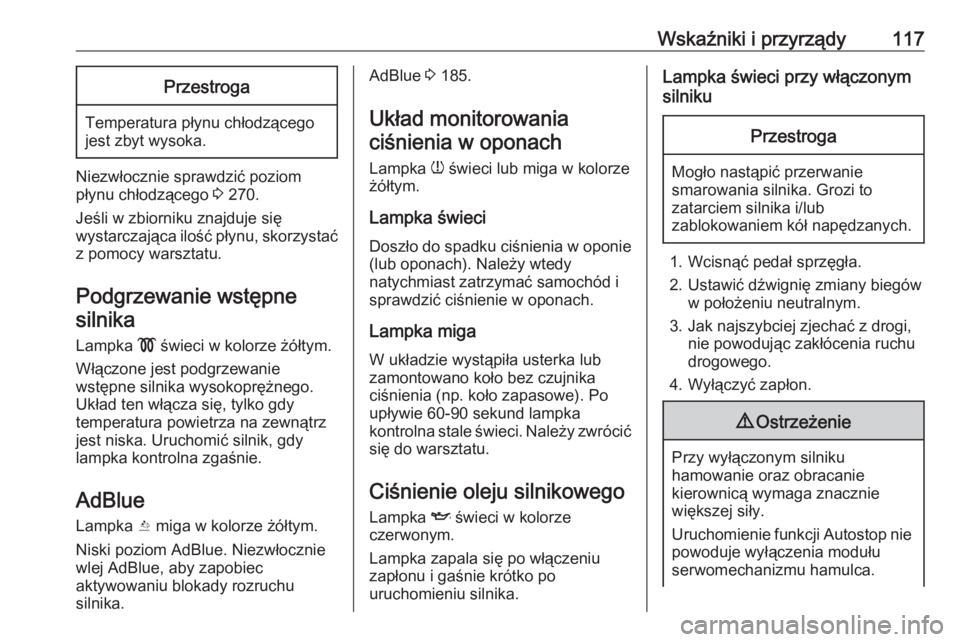

Wskaźniki i przyrządy117Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Niezwłocznie sprawdzić poziom
płynu chłodzącego 3 270.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Podgrzewanie wstępnesilnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne silnika wysokoprężnego.
Układ ten włącza się, tylko gdy
temperatura powietrza na zewnątrz
jest niska. Uruchomić silnik, gdy
lampka kontrolna zgaśnie.
AdBlue
Lampka Y miga w kolorze żółtym.
Niski poziom AdBlue. Niezwłocznie
wlej AdBlue, aby zapobiec
aktywowaniu blokady rozruchu
silnika.
AdBlue 3 185.
Układ monitorowania ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym.
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły.
Uruchomienie funkcji Autostop nie
powoduje wyłączenia modułu
serwomechanizmu hamulca.

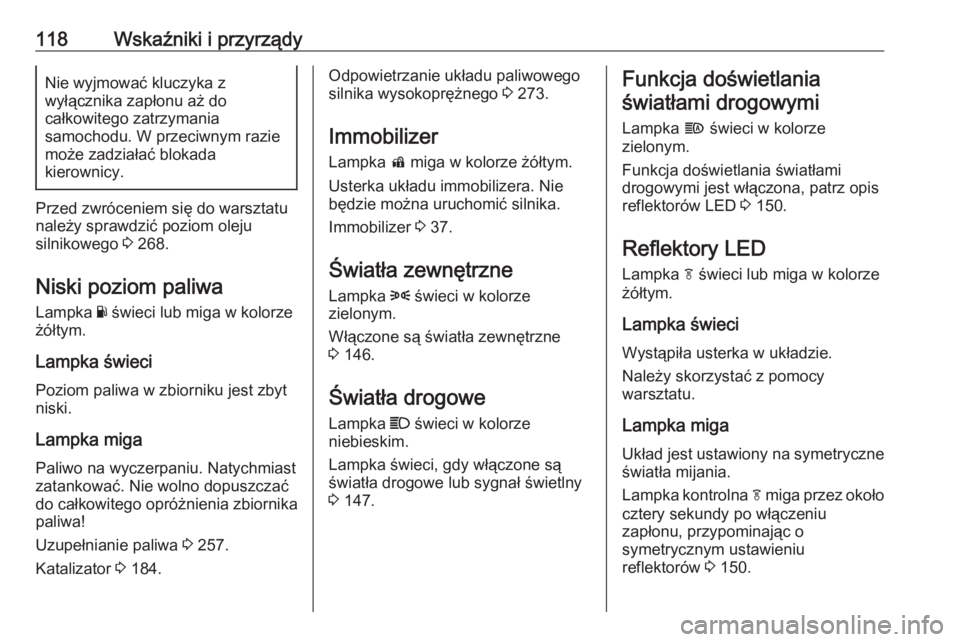

118Wskaźniki i przyrządyNie wyjmować kluczyka z
wyłącznika zapłonu aż do
całkowitego zatrzymania
samochodu. W przeciwnym razie
może zadziałać blokada
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 268.
Niski poziom paliwa Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt niski.
Lampka miga
Paliwo na wyczerpaniu. Natychmiast
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 257.
Katalizator 3 184.
Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 273.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
będzie można uruchomić silnika.
Immobilizer 3 37.
Światła zewnętrzne Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 146.
Światła drogowe Lampka C świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe lub sygnał świetlny
3 147.Funkcja doświetlania
światłami drogowymi
Lampka f świeci w kolorze
zielonym.
Funkcja doświetlania światłami
drogowymi jest włączona, patrz opis
reflektorów LED 3 150.
Reflektory LED Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci Wystąpiła usterka w układzie.
Należy skorzystać z pomocy
warsztatu.
Lampka miga
Układ jest ustawiony na symetryczne
światła mijania.
Lampka kontrolna f miga przez około
cztery sekundy po włączeniu
zapłonu, przypominając o
symetrycznym ustawieniu
reflektorów 3 150.
