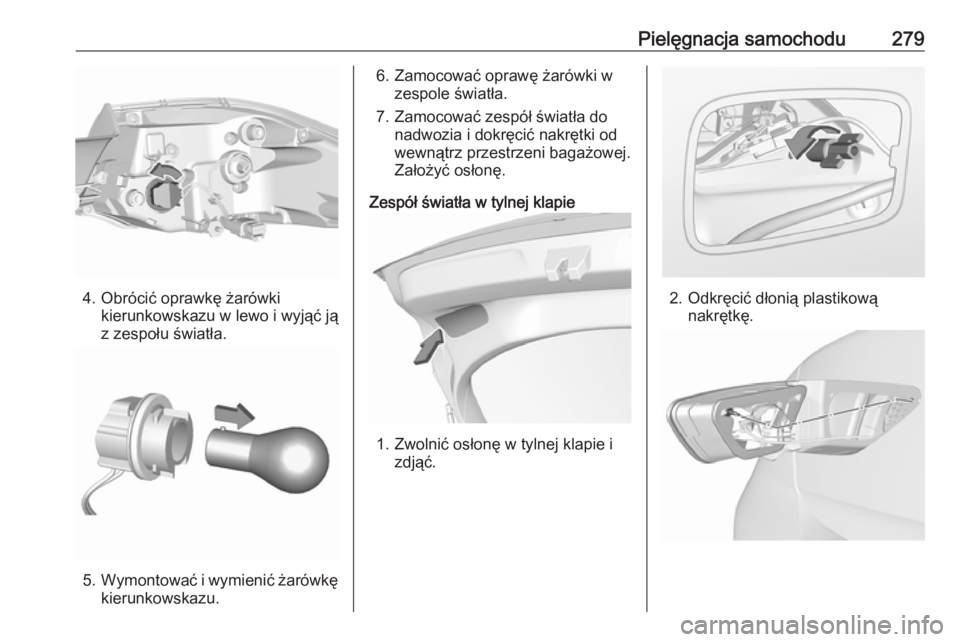

4. Obrócić oprawkę żarówkikierunkowskazu w lewo i wyjąć jąz zespołu światła.
5. Wymontować i wymienić żarówkę
kierunkowskazu.
6. Zamocować oprawę żarówki w zespole światła.
7. Zamocować zespół światła do nadwozia i dokręcić nakrętki od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.
Zespół światła w tylnej klapie

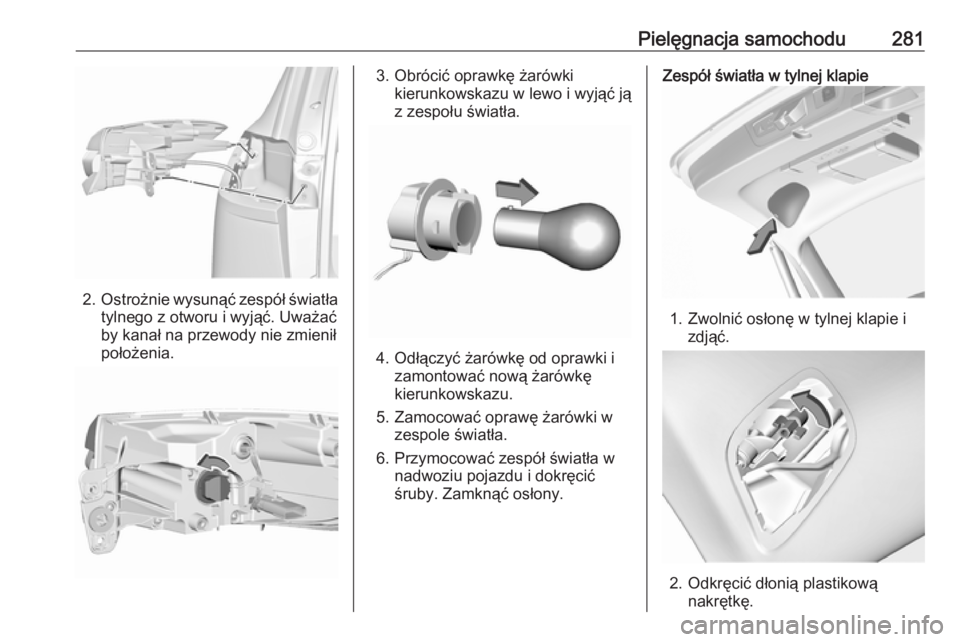

1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.

280Pielęgnacja samochodu3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć. Uważać by
kanał na przewody nie zmienił
położenia.

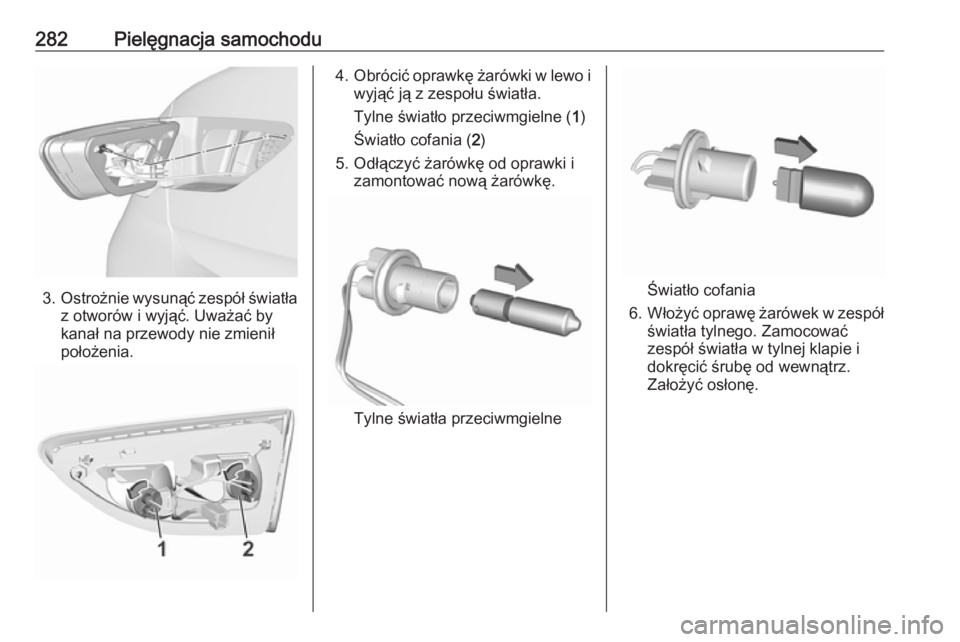

4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
Tylne światło przeciwmgielne ( 1)
Światło cofania ( 2)
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
Tylne światła przeciwmgielne
Światło cofania
6. Włożyć oprawę żarówek w zespół
światła tylnego. Zamocować
zespół światła w tylnej klapie i
dokręcić śrubę od wewnątrz.
Założyć osłonę.
Sports Tourer
Zespół lampy w nadwoziu

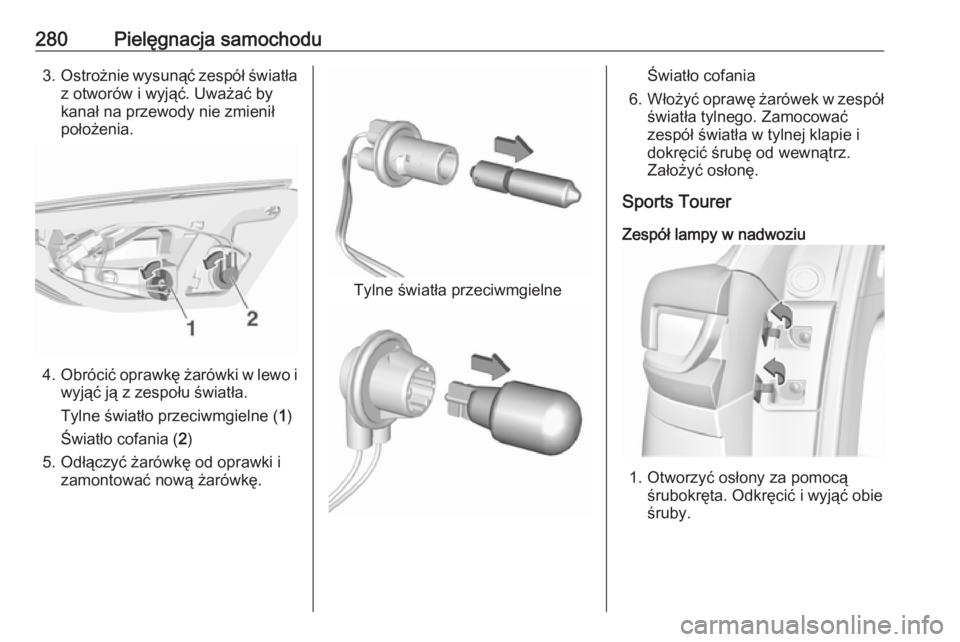

1. Otworzyć osłony za pomocą śrubokręta. Odkręcić i wyjąć obie
śruby.

Pielęgnacja samochodu281
2.Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił położenia.
3. Obrócić oprawkę żarówki kierunkowskazu w lewo i wyjąć jąz zespołu światła.
4. Odłączyć żarówkę od oprawki i zamontować nową żarówkę
kierunkowskazu.
5. Zamocować oprawę żarówki w zespole światła.
6. Przymocować zespół światła w nadwoziu pojazdu i dokręcić
śruby. Zamknąć osłony.
Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.

282Pielęgnacja samochodu
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć. Uważać by
kanał na przewody nie zmienił
położenia.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
Tylne światło przeciwmgielne ( 1)
Światło cofania ( 2)
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
Tylne światła przeciwmgielne
Światło cofania
6. Włożyć oprawę żarówek w zespół
światła tylnego. Zamocować
zespół światła w tylnej klapie i
dokręcić śrubę od wewnątrz.
Założyć osłonę.

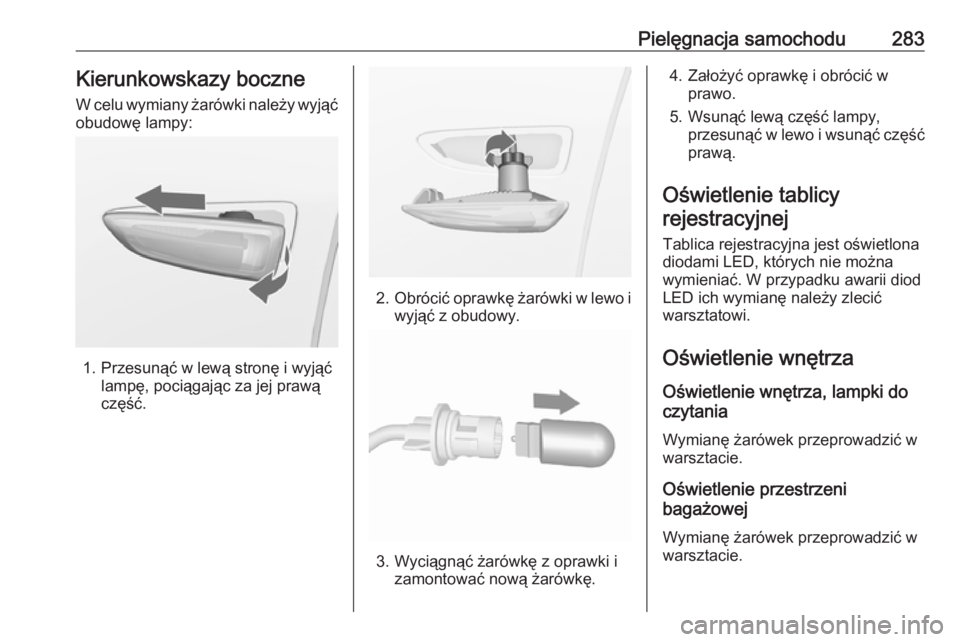

Pielęgnacja samochodu283Kierunkowskazy boczneW celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
Tablica rejestracyjna jest oświetlona
diodami LED, których nie można
wymieniać. W przypadku awarii diod
LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.

284Pielęgnacja samochoduPodświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza

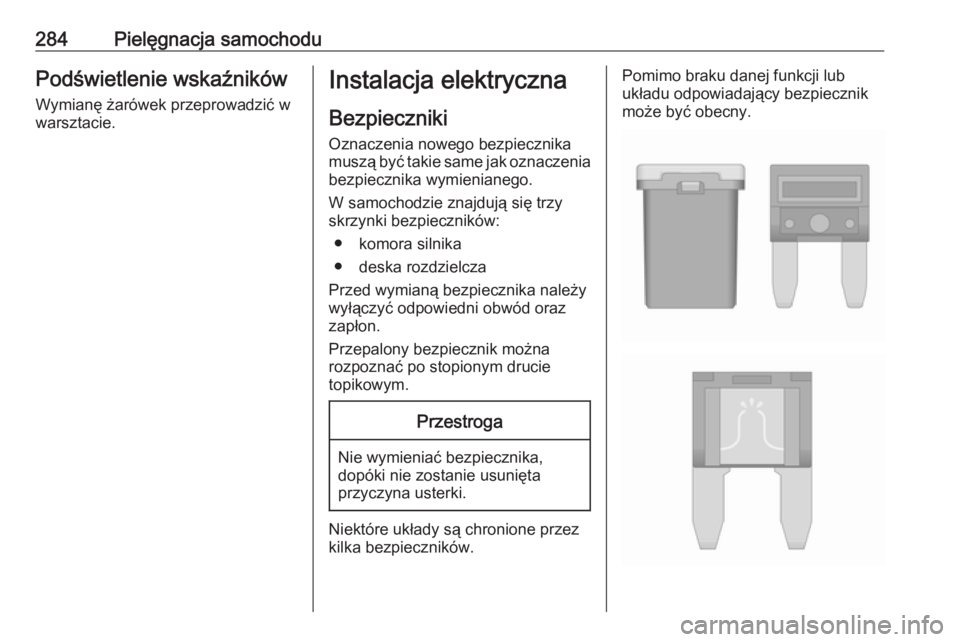

Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

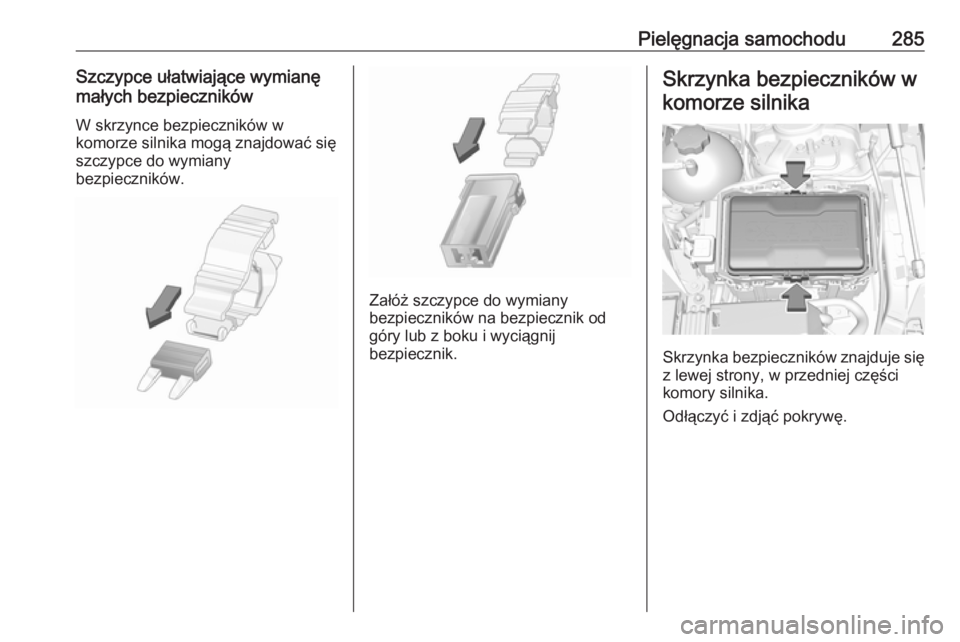

Pielęgnacja samochodu285Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.

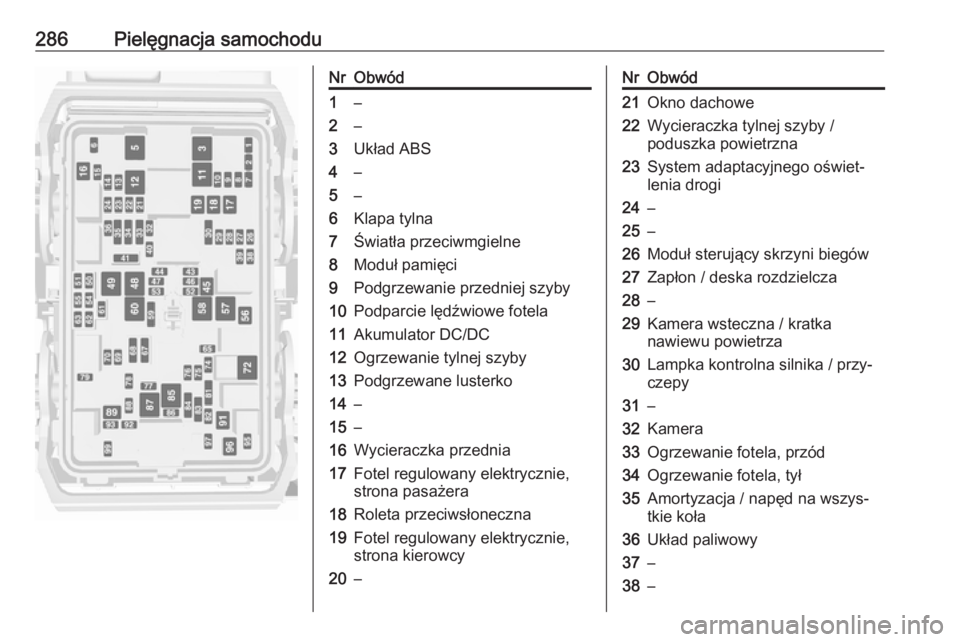

286Pielęgnacja samochoduNrObwód1–2–3Układ ABS4–5–6Klapa tylna7Światła przeciwmgielne8Moduł pamięci9Podgrzewanie przedniej szyby10Podparcie lędźwiowe fotela11Akumulator DC/DC12Ogrzewanie tylnej szyby13Podgrzewane lusterko14–15–16Wycieraczka przednia17Fotel regulowany elektrycznie,
strona pasażera18Roleta przeciwsłoneczna19Fotel regulowany elektrycznie,
strona kierowcy20–NrObwód21Okno dachowe22Wycieraczka tylnej szyby /
poduszka powietrzna23System adaptacyjnego oświet‐
lenia drogi24–25–26Moduł sterujący skrzyni biegów27Zapłon / deska rozdzielcza28–29Kamera wsteczna / kratka
nawiewu powietrza30Lampka kontrolna silnika / przy‐
czepy31–32Kamera33Ogrzewanie fotela, przód34Ogrzewanie fotela, tył35Amortyzacja / napęd na wszys‐
tkie koła36Układ paliwowy37–38–
