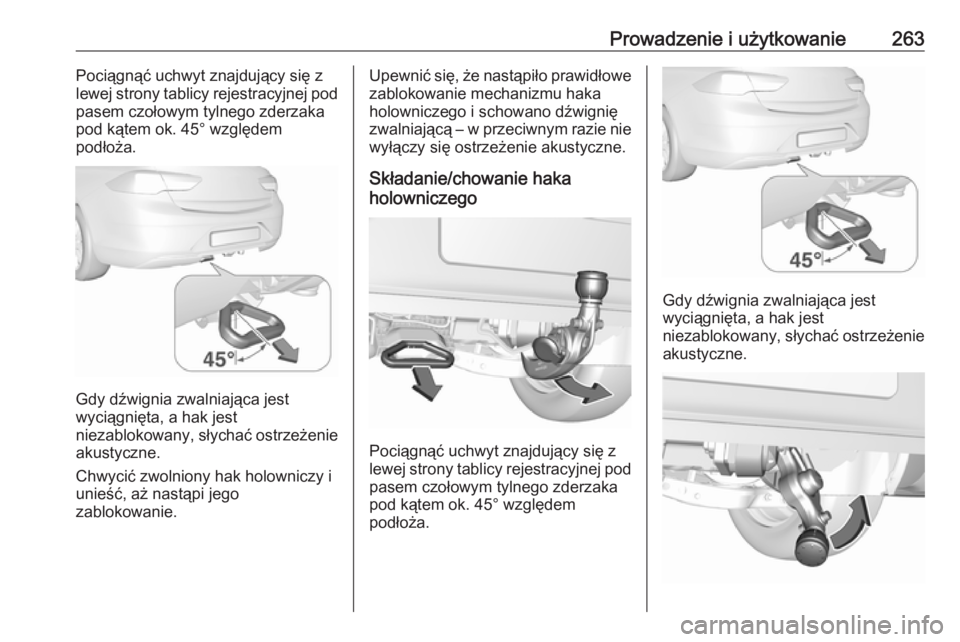

Prowadzenie i użytkowanie263Pociągnąć uchwyt znajdujący się z
lewej strony tablicy rejestracyjnej pod
pasem czołowym tylnego zderzaka
pod kątem ok. 45° względem
podłoża.
Gdy dźwignia zwalniająca jest
wyciągnięta, a hak jest
niezablokowany, słychać ostrzeżenie akustyczne.
Chwycić zwolniony hak holowniczy i
unieść, aż nastąpi jego
zablokowanie.
Upewnić się, że nastąpiło prawidłowe
zablokowanie mechanizmu haka
holowniczego i schowano dźwignię
zwalniającą – w przeciwnym razie nie
wyłączy się ostrzeżenie akustyczne.
Składanie/chowanie haka
holowniczego
Pociągnąć uchwyt znajdujący się z
lewej strony tablicy rejestracyjnej pod
pasem czołowym tylnego zderzaka
pod kątem ok. 45° względem
podłoża.
Gdy dźwignia zwalniająca jest
wyciągnięta, a hak jest
niezablokowany, słychać ostrzeżenie akustyczne.

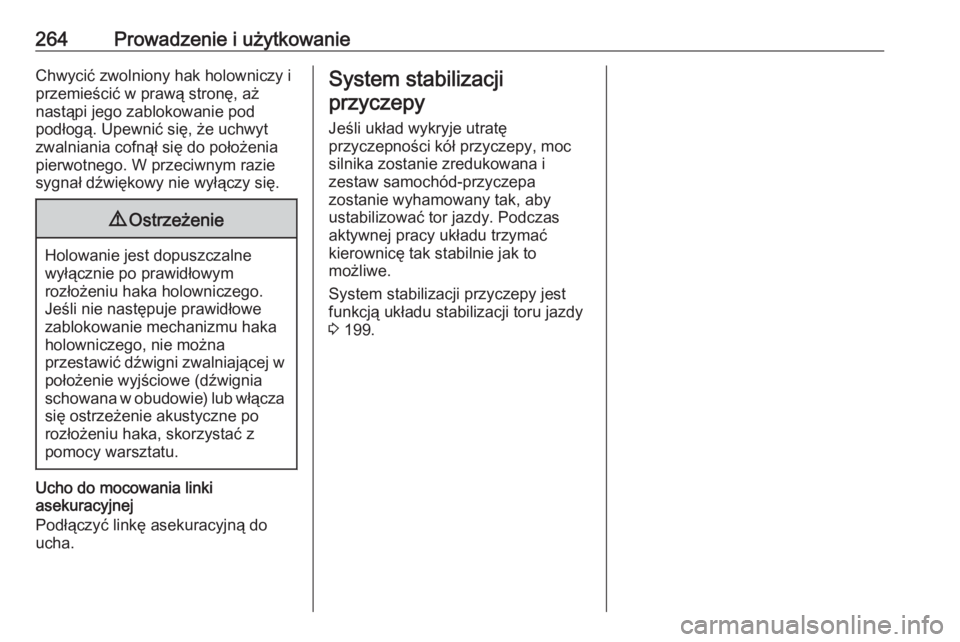

264Prowadzenie i użytkowanieChwycić zwolniony hak holowniczy i
przemieścić w prawą stronę, aż
nastąpi jego zablokowanie pod
podłogą. Upewnić się, że uchwyt
zwalniania cofnął się do położenia
pierwotnego. W przeciwnym razie
sygnał dźwiękowy nie wyłączy się.9 Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
rozłożeniu haka holowniczego.
Jeśli nie następuje prawidłowe
zablokowanie mechanizmu haka holowniczego, nie można
przestawić dźwigni zwalniającej w położenie wyjściowe (dźwignia
schowana w obudowie) lub włącza się ostrzeżenie akustyczne po
rozłożeniu haka, skorzystać z
pomocy warsztatu.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
System stabilizacji
przyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas aktywnej pracy układu trzymać
kierownicę tak stabilnie jak to
możliwe.
System stabilizacji przyczepy jest
funkcją układu stabilizacji toru jazdy
3 199.

Pielęgnacja samochodu265Pielęgnacja
samochoduWskazówki ogólne .....................266
Akcesoria i modyfikacje pojazdu ................................... 266
Garażowanie samochodu ........266
Złomowanie i recykling samochodu ............................. 267
Czynności kontrolne ..................267
Wykonywanie prac ..................267
Pokrywa silnika ........................268
Olej silnikowy ........................... 268
Płyn chłodzący silnika .............270
Płyn do spryskiwaczy ..............271
Hamulce .................................. 271
Płyn hamulcowy ......................271
Akumulator pojazdu .................272
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................273
Wymiana piór wycieraczek ......274
Wymiana żarówek .....................275
Reflektory halogenowe ............275
Reflektory LED ........................ 277
Światła przeciwmgielne ...........277
Światła tylne ............................ 278Kierunkowskazy boczne ..........283
Oświetlenie tablicy rejestracyjnej .......................... 283
Oświetlenie wnętrza ................283
Podświetlenie wskaźników ......284
Instalacja elektryczna ................284
Bezpieczniki ............................ 284
Skrzynka bezpieczników w komorze silnika ....................... 285
Skrzynka bezpieczników w desce rozdzielczej ..................288
Narzędzia samochodowe ..........289
Narzędzia ................................ 289
Koła i opony ............................... 290
Opony zimowe ......................... 290
Oznaczenia opon ....................291
Ciśnienie w oponach ...............291
Układ monitorowania ciśnienia w oponach .............................. 293
Głębokość bieżnika .................295
Zmiana rozmiaru opon i kół .....296
Osłony ozdobne kół .................296
Łańcuchy na koła ....................297
Zestaw do naprawy opon ........297
Zmiana koła ............................. 302
Koło zapasowe ........................ 305
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....307Holowanie .................................. 309
Holowanie samochodu ............309
Holowanie innego pojazdu ......310
Pielęgnacja wizualna .................311
Pielęgnacja nadwozia ..............311
Pielęgnacja wnętrza ................314

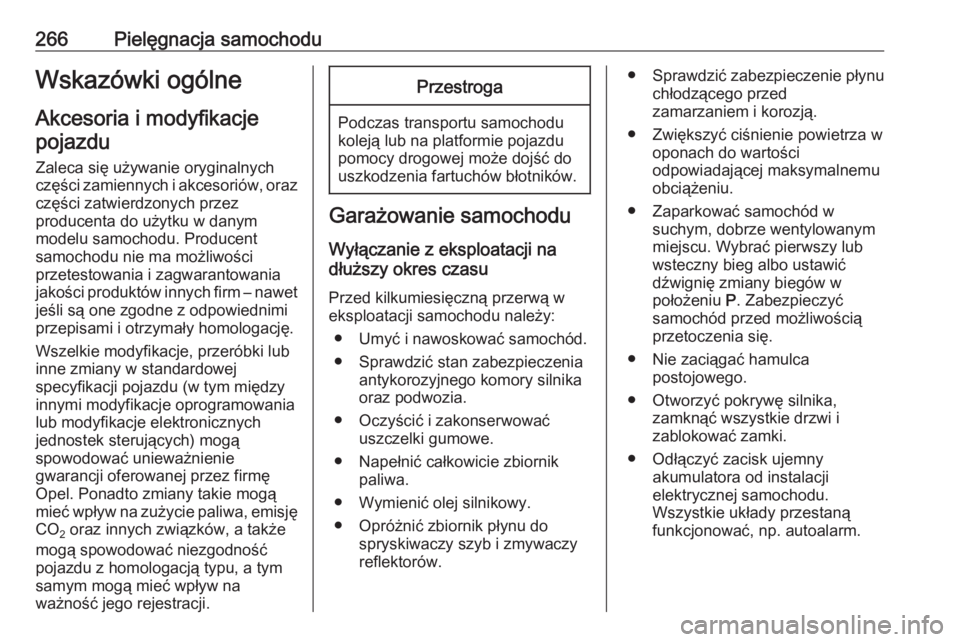

266Pielęgnacja samochoduWskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na zużycie paliwa, emisję CO 2 oraz innych związków, a także
mogą spowodować niezgodność
pojazdu z homologacją typu, a tym
samym mogą mieć wpływ na
ważność jego rejestracji.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.
● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu.
Wszystkie układy przestaną
funkcjonować, np. autoalarm.

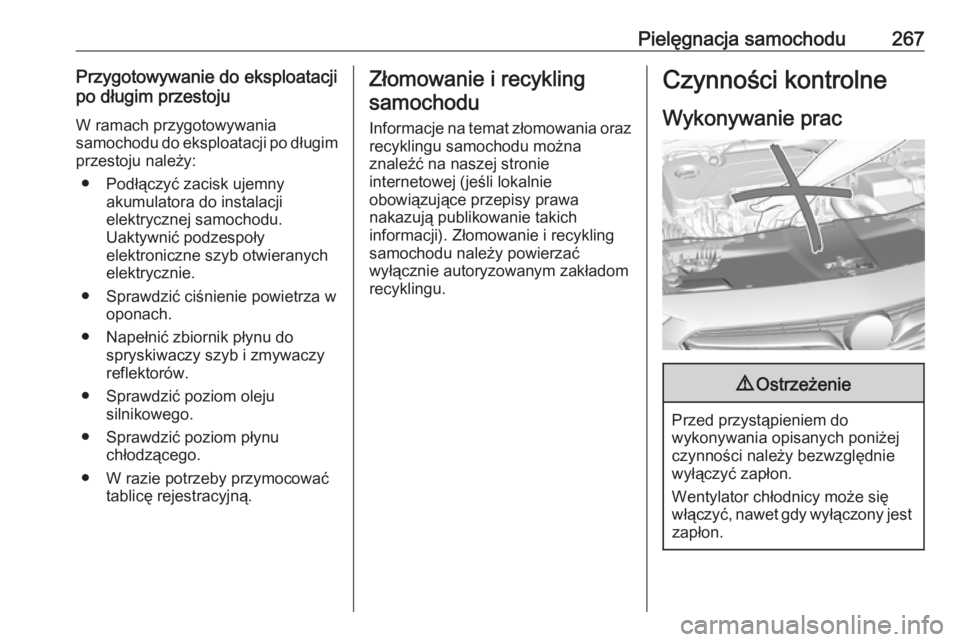

Pielęgnacja samochodu267Przygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
● Sprawdzić ciśnienie powietrza w oponach.
● Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić poziom oleju silnikowego.
● Sprawdzić poziom płynu chłodzącego.
● W razie potrzeby przymocować tablicę rejestracyjną.Złomowanie i recykling
samochodu
Informacje na temat złomowania oraz recyklingu samochodu można
znaleźć na naszej stronie
internetowej (jeśli lokalnie
obowiązujące przepisy prawa
nakazują publikowanie takich
informacji). Złomowanie i recykling samochodu należy powierzać
wyłącznie autoryzowanym zakładom
recyklingu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

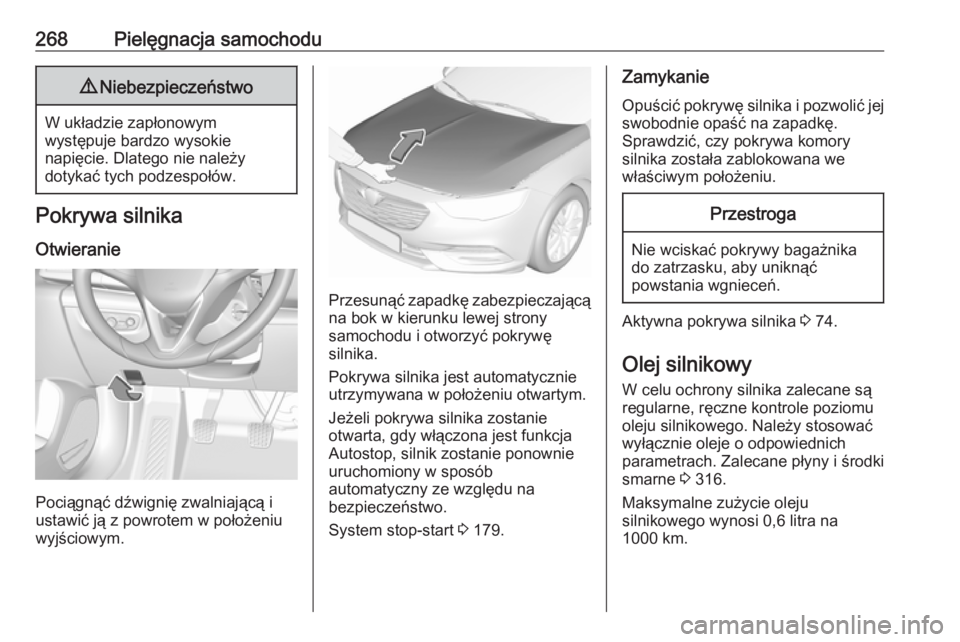

268Pielęgnacja samochodu9Niebezpieczeństwo
W układzie zapłonowym
występuje bardzo wysokie
napięcie. Dlatego nie należy
dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zapadkę zabezpieczającą na bok w kierunku lewej strony
samochodu i otworzyć pokrywę
silnika.
Pokrywa silnika jest automatycznie
utrzymywana w położeniu otwartym.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
System stop-start 3 179.
Zamykanie
Opuścić pokrywę silnika i pozwolić jej swobodnie opaść na zapadkę.
Sprawdzić, czy pokrywa komory
silnika została zablokowana we
właściwym położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.
Aktywna pokrywa silnika 3 74.
Olej silnikowy
W celu ochrony silnika zalecane są
regularne, ręczne kontrole poziomu
oleju silnikowego. Należy stosować
wyłącznie oleje o odpowiednich
parametrach. Zalecane płyny i środki
smarne 3 316.
Maksymalne zużycie oleju
silnikowego wynosi 0,6 litra na
1000 km.

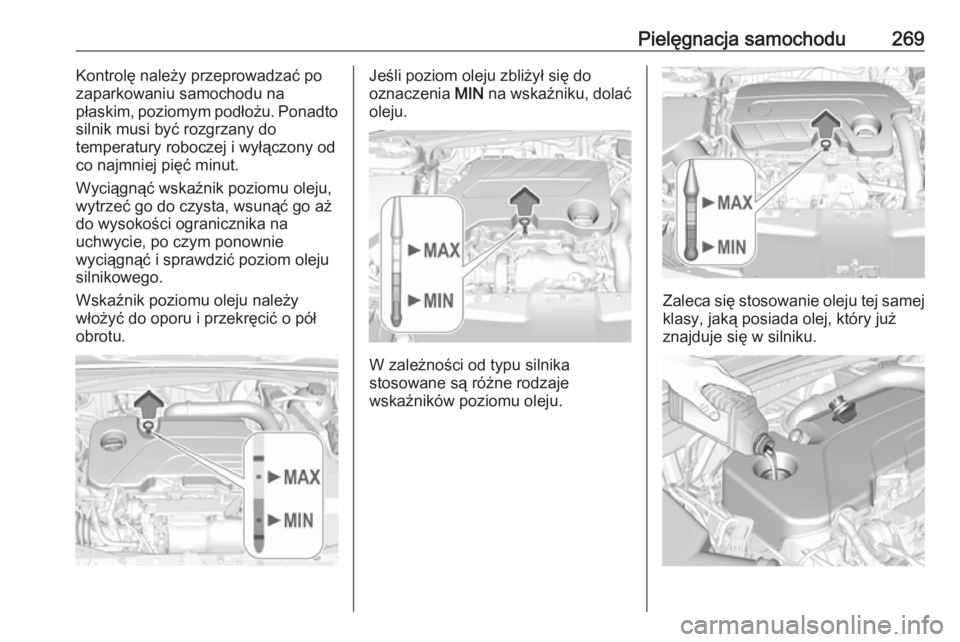

Pielęgnacja samochodu269Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od
co najmniej pięć minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć go do czysta, wsunąć go aż
do wysokości ogranicznika na
uchwycie, po czym ponownie
wyciągnąć i sprawdzić poziom oleju
silnikowego.
Wskaźnik poziomu oleju należy
włożyć do oporu i przekręcić o pół
obrotu.Jeśli poziom oleju zbliżył się do
oznaczenia MIN na wskaźniku, dolać
oleju.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.

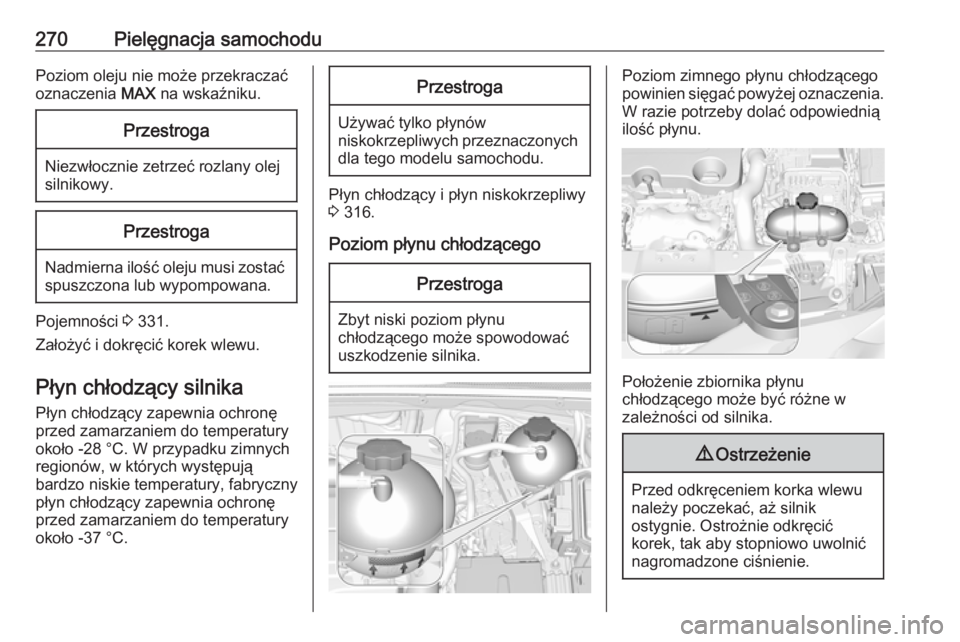

270Pielęgnacja samochoduPoziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.Przestroga
Niezwłocznie zetrzeć rozlany olej
silnikowy.
Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
Pojemności 3 331.
Założyć i dokręcić korek wlewu.
Płyn chłodzący silnika
Płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -28 °C. W przypadku zimnych
regionów, w których występują
bardzo niskie temperatury, fabryczny
płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -37 °C.
Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Płyn chłodzący i płyn niskokrzepliwy
3 316.
Poziom płynu chłodzącego
Przestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.
Położenie zbiornika płynu
chłodzącego może być różne w
zależności od silnika.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
