2017.75 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

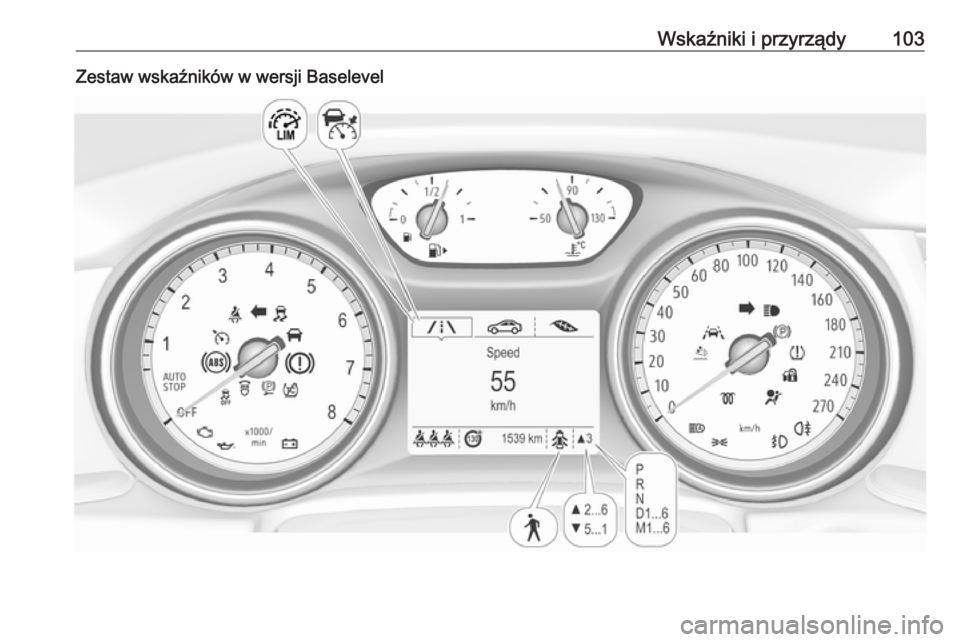

Wskaźniki i przyrządy103Zestaw wskaźników w wersji Baselevel

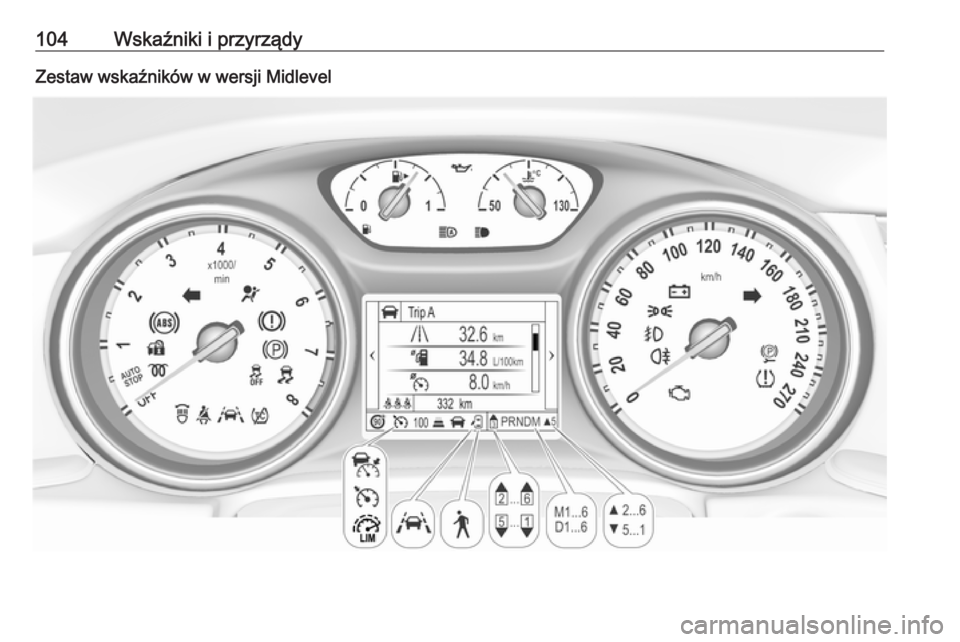

104Wskaźniki i przyrządyZestaw wskaźników w wersji Midlevel

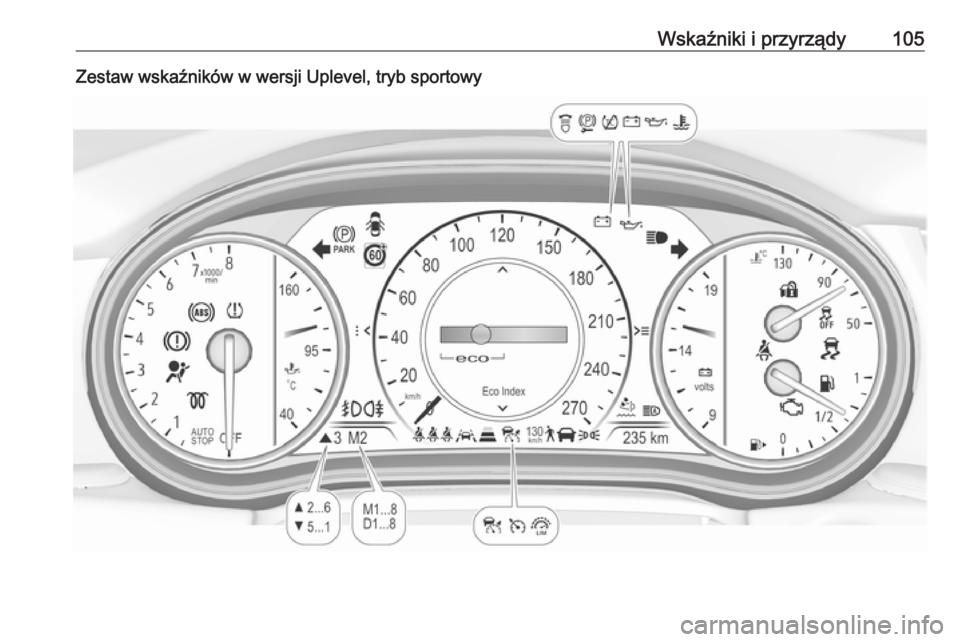

Wskaźniki i przyrządy105Zestaw wskaźników w wersji Uplevel, tryb sportowy

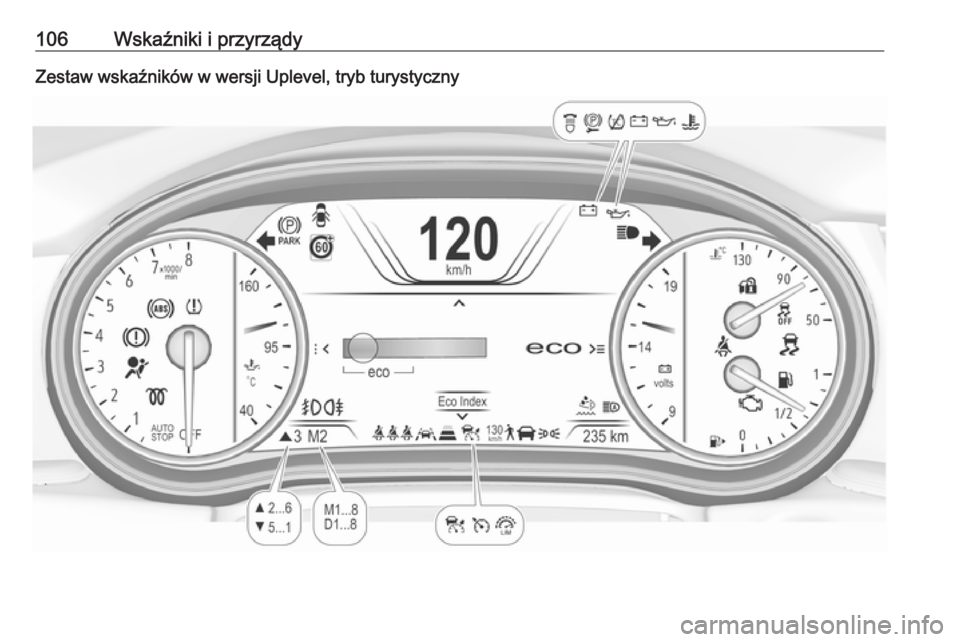

106Wskaźniki i przyrządyZestaw wskaźników w wersji Uplevel, tryb turystyczny

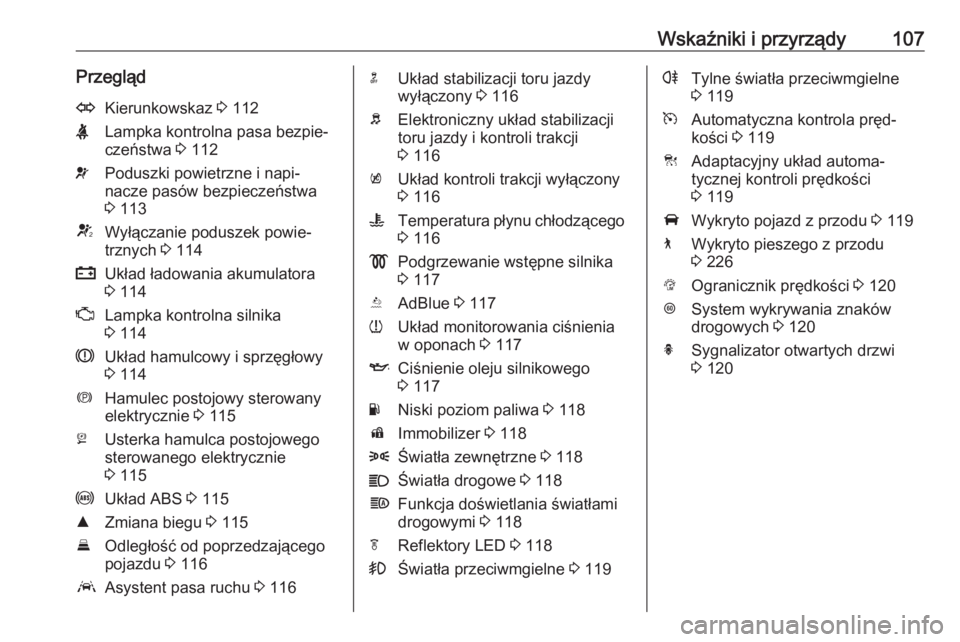

Wskaźniki i przyrządy107PrzeglądOKierunkowskaz 3 112XLampka kontrolna pasa bezpie‐
czeństwa 3 112vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 113VWyłączanie poduszek powie‐
trznych 3 114pUkład ładowania akumulatora
3 114ZLampka kontrolna silnika
3 114RUkład hamulcowy i sprzęgłowy
3 114mHamulec postojowy sterowany
elektrycznie 3 115jUsterka hamulca postojowego
sterowanego elektrycznie
3 115uUkład ABS 3 115RZmiana biegu 3 115EOdległość od poprzedzającego
pojazdu 3 116aAsystent pasa ruchu 3 116nUkład stabilizacji toru jazdy
wyłączony 3 116bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 116kUkład kontroli trakcji wyłączony
3 116WTemperatura płynu chłodzącego
3 116!Podgrzewanie wstępne silnika
3 117YAdBlue 3 117wUkład monitorowania ciśnienia
w oponach 3 117ICiśnienie oleju silnikowego
3 117YNiski poziom paliwa 3 118dImmobilizer 3 1188Światła zewnętrzne 3 118CŚwiatła drogowe 3 118fFunkcja doświetlania światłami
drogowymi 3 118fReflektory LED 3 118>Światła przeciwmgielne 3 119rTylne światła przeciwmgielne
3 119mAutomatyczna kontrola pręd‐
kości 3 119CAdaptacyjny układ automa‐
tycznej kontroli prędkości
3 119AWykryto pojazd z przodu 3 1197Wykryto pieszego z przodu
3 226LOgranicznik prędkości 3 120LSystem wykrywania znaków
drogowych 3 120hSygnalizator otwartych drzwi
3 120

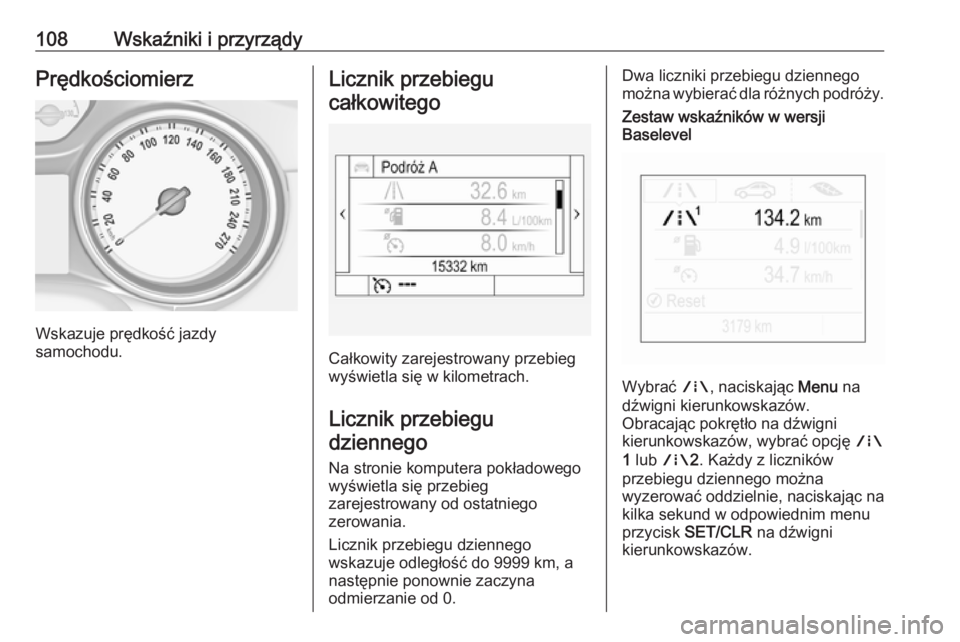

108Wskaźniki i przyrządyPrędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Licznik przebiegu dziennego
Na stronie komputera pokładowegowyświetla się przebieg
zarejestrowany od ostatniego
zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Dwa liczniki przebiegu dziennego
można wybierać dla różnych podróży.Zestaw wskaźników w wersji
Baselevel
Wybrać ;, naciskając Menu na
dźwigni kierunkowskazów.
Obracając pokrętło na dźwigni
kierunkowskazów, wybrać opcję ;
1 lub ;2. Każdy z liczników
przebiegu dziennego można
wyzerować oddzielnie, naciskając na
kilka sekund w odpowiednim menu
przycisk SET/CLR na dźwigni
kierunkowskazów.

Wskaźniki i przyrządy109Zestaw wskaźników w wersji Midlevel
Wybrać stronę Info J w menu
głównym. Wybrać stronę Trasa A lub
Trasa B przez naciśnięcie o na
kierownicy.
Każdy licznik przebiegu dziennego
można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć >.
Potwierdzić, naciskając 9.
Wyświetlacz informacyjny kierowcy
3 120.
Zestaw wskaźników w wersji Uplevel
Wybrać stronę Info w menu głównym.
Wybrać stronę Trasa A lub Trasa B
przez naciśnięcie o na kierownicy.
Każdy licznik przebiegu dziennego można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć >.
Potwierdzić, naciskając 9.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.

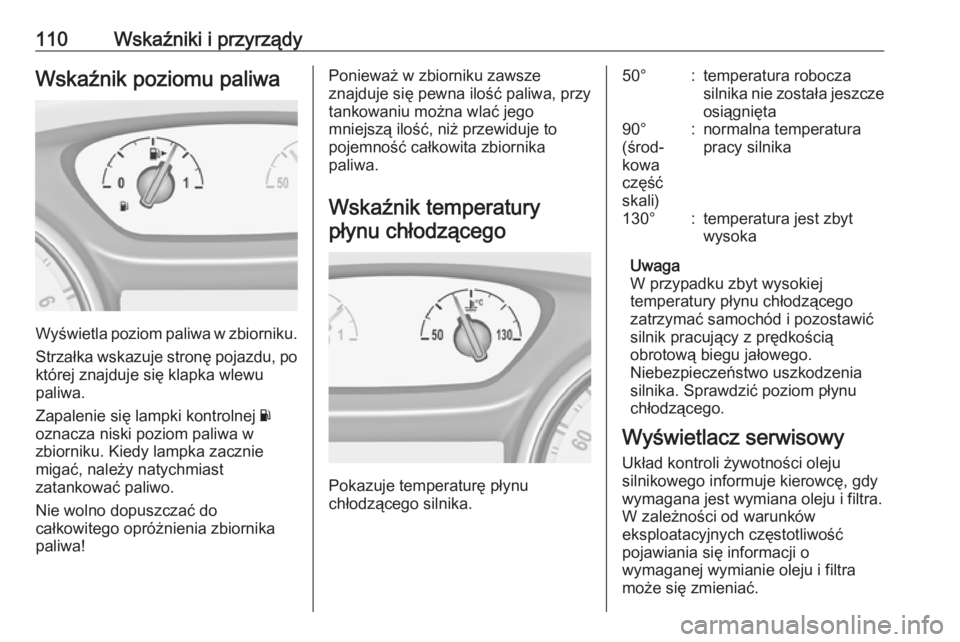

110Wskaźniki i przyrządyWskaźnik poziomu paliwa
Wyświetla poziom paliwa w zbiorniku.
Strzałka wskazuje stronę pojazdu, po której znajduje się klapka wlewu
paliwa.
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika
paliwa.
Wskaźnik temperatury płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
50°:temperatura robocza
silnika nie została jeszcze osiągnięta90°
(środ‐
kowa
część
skali):normalna temperatura
pracy silnika130°:temperatura jest zbyt
wysoka
Uwaga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i pozostawić
silnik pracujący z prędkością
obrotową biegu jałowego.
Niebezpieczeństwo uszkodzenia
silnika. Sprawdzić poziom płynu
chłodzącego.
Wyświetlacz serwisowy
Układ kontroli żywotności oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
